Diy sončne celice

Mnogi ljudje so zainteresirani za pretvorbo sončne energije v električno energijo. Alternativni viri energije so vedno zasedli ljudje, danes pa vsakdo lahko dobi energijo sonca. V članku bomo opisali, kako samostojno izdelovati plošče pretvornikov iz razpoložljivih orodij (doma), in navodila po korakih po tem, kako sestaviti strukturo.

Kako deluje

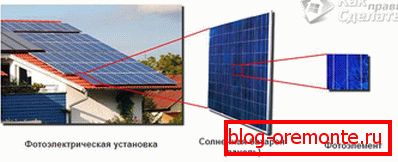

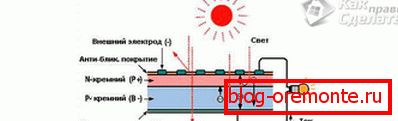

Alternativni vir energije je generator, ki deluje na podlagi fotoelektričnega učinka. Omogoča vam pretvorbo sončne energije v električno energijo. Ko pridemo do silicijevih rezin, ki so sestavine sončne baterije, svetlobni kvanti premaknejo elektrone iz zadnje orbite vsakega silicijevega atoma. Tako lahko dobite veliko število prostih elektronov, ki tvorijo električni tok.

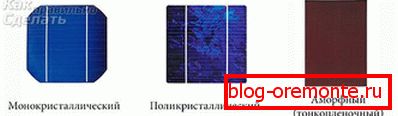

Preden nadaljujete s proizvodnjo sončne celice, morate izbrati modulje pretvornika, ki se bodo uporabljali: enokristali, polikristalni ali amorfni. Najbolj dostopne so prve in druge možnosti. Da bi izbrali ustrezne elemente, je potrebno vedeti njihove natančne značilnosti:

  1. Polikristalne plošče s silicijem dajejo precej nizko učinkovitost - ne več kot 8-9%. Vendar pa ugodno primerjajo z dejstvom, da lahko delujejo celo v oblačnem vremenu ali oblačnosti.
  2. Monokristalne plošče dajejo približno 13-14% učinkovitosti, vendar oblaki, da ne omenjamo oblačnega vremena, bistveno zmanjšajo moč baterije, sestavljene iz takšnih plošč.

Obe vrsti plošč se razlikujejo glede na dolgo življenjsko dobo - od 20 do 40 let.

Z nakupom silicijevih rezin za samonastavljanje lahko vzamete elemente z majhnimi napakami - tako imenovani moduli tipa B. Nekatere sestavne dele plošč lahko zamenjate in s tem zbirate baterijo za veliko manj denarja.

Solar Panel Design

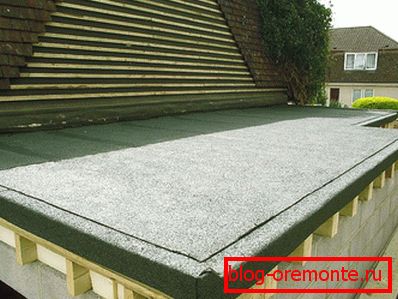

Pri načrtovanju namestitve pretvornikov morate izbrati kraj namestitve, tako da je nagnjen, pri čemer sončne žarke bolj ali manj pravokotno. Idealen način bi bil, da bi baterije postavili tako, da bi lahko prilagodili svoj naklon nagiba. Morali bi biti nameščeni na osvetljeni strani parcele, in višje, bolje - na primer na strehi hiše. Vendar pa vse strehe ne morejo vzdržati teže popolne sončne baterije, zato je v nekaterih primerih priporočljivo namestiti posebne podporne stojala za pretvornike.

Zahtevani kot, pri katerem je treba namestiti akumulator, se lahko izračuna na podlagi geografske lege območja in ravni solstice v območju.

Materiali za proizvodnjo

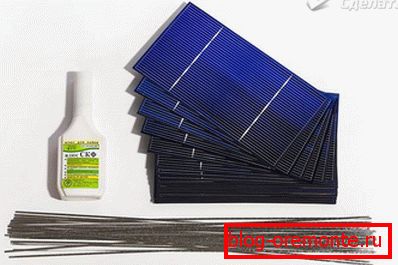

Potrebovali boste:

  • B-pretvorni moduli
  • aluminijaste vogale ali že pripravljene okvirje za bodočo baterijo,
  • listov za module.

Podporne okvire lahko izdelate neodvisno z aluminijastimi okvirji ali pa lahko kupite že pripravljene, različne velikosti.

Zaščitni premaz za sončne celice je lahko odsoten in je lahko:

  • steklo,
  • polikarbonat,
  • оргsteklo,
  • Pleksiglas.

Načeloma se lahko vse zaščitne prevleke uporabljajo brez velikih izgub pretvorjene energije, vendar pa pleksiglas oddaja žarke slabše od vseh navedenih materialov.

Namestitev

Velikost okvirja sončne baterije je odvisna od tega, koliko modulov bo uporabljeno. Pri načrtovanju lokacije elementov je treba med moduli pustiti razdaljo 3-5 mm za kompenzacijo morebitnih sprememb velikosti zaradi temperaturnih razlik.

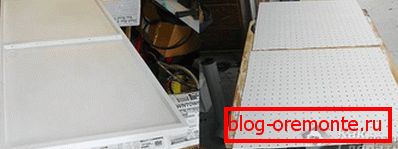

  • Po izračunavanju podatkov in pridobitvi potrebnih dimenzij, lahko nadaljujete z namestitvijo okvirja. Če uporabljate že pripravljene okvirje, morate samo izbrati module, ki jih v celoti izpolnijo. Aluminijasti vogali vam omogočajo, da ustvarite baterijo vseh velikosti.

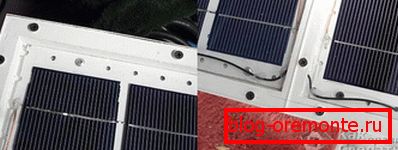

  • Okvir aluminijastih vogalov je sestavljen iz pritrdilnih elementov. Silikonska tesnilna masa se nanaša na notranjost okvirja. Pazljivo ga je treba uporabljati, ne da bi pri tem izgubili en milimeter, zato je baterija odvisna od tega.
  • Naslednji v okvirju se namesti plošča izbranega zaščitnega materiala. S pomočjo strojne opreme priporočamo, da material pritrdite na okvir. Za to potrebujete vijake in izvijač. Po končanem delu mora biti steklo ali njegov ekvivalent očiščen pred prahom in ruševinami.

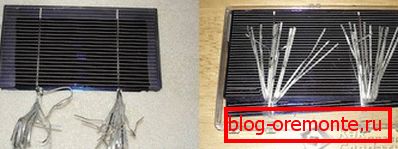

  • Kupljeni moduli lahko vsebujejo že spajkane stike ali ne. V vsakem primeru je priporočljivo, da spajkate od nič, to je trikrat - za večjo zanesljivost - z uporabo spajkanja in kislin za spajkanje ali pa s spajkanjem na spajkanju že opravljeno.

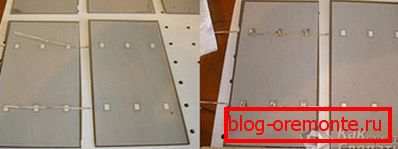

  • Sončno ploščo lahko sestavite bodisi neposredno na pripravljenem okvirju ali najprej na označenem kartonu. Po tem, ko elemente na steklu postavite na potreben način, jih morate povezati s spajkanjem: na eni strani proge, ki vodi tok, s znakom "plus"; na drugi strani pa z znakom minus. Stiki zadnjih elementov morajo biti nameščeni na široki dielektrični prevodnik, tako imenovani avtobus.

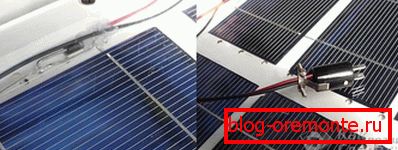

Strokovnjaki priporočajo namestitev terminala z zagotovljeno "srednjo" točko. Postavitev preklopne diode na to bo preprečila praznjenje baterije ponoči ali oblačno vreme.

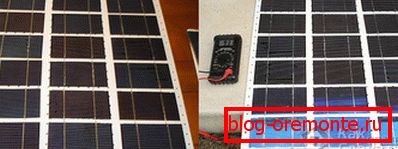

  • Po koncu spajkanja je potrebno preveriti delo in skrbno odpraviti vse težave, poskrbite, da plošča deluje.

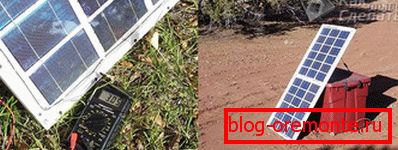

Končna faza dela bo zapečatiti izdelane plošče s posebno elastično tesnilno maso. Vse mešane module so v celoti zajete. Po popolnem sušenju morate postaviti drugo ploščo zaščitnega materiala in postaviti dobljeni vir alternativne energije pod pravim kotom na načrtovano mesto.

Video

Popolna video navodila za izdelavo sončne baterije za vaš dom:
