Kako določiti velikost žice

Eden pomembnih in najpomembnejših delov električne napeljave so prevodni kabli. Da bi vse delovalo tako, kot bi se moralo, brez kratkih stikov in staljenih žic, je pomembno izbrati ožičenje, tako da bo zadržalo napetost. Prepričajte se, da je žica zanesljiva, varna in ustreza zahtevam delovanja, lahko izračunate prečni prerez žice. Če je žica v prerezu nezadostna, lahko povzroči kratek stik in požar v hiši. Ugotovimo, kako določiti prečni prerez žice, da bi se izognili takim posledicam.

Resno vprašanje

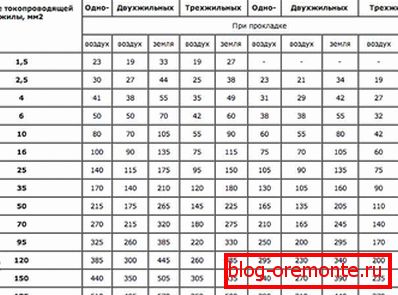

Če imate načrt za zamenjavo električnih napeljav, najprej morate odločiti, katera velikost žice je potrebna. Ko izračunate načrtovano obremenitev žice s tokom, bo takoj pojasnjeno, kateri oddelek je potreben za normalno delovanje. V ta namen uporabite spodnjo tabelo.

Recimo, potem ko ste vse prešteli, ste določili sedanjo jakost 27 A. Izkazalo se je, da potrebujete dvožilni žico s presekom 2,5 mm2. Odšli ste v trgovino, kupili dober žico, z razdelkom 2,5 mm, ki ga je navedel proizvajalec2 in so namestili električne žice. Po času, ko je bil sistem vklopljen, se stroj na armaturni plošči izklopi. To lahko pomeni poškodovano črto.

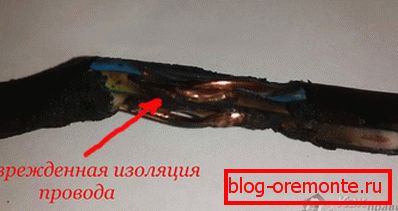

Po pregledu ožičenja lahko postane jasno, da je prišlo do kratkega stika. Razlog je preprost - izolacija na žici se je iztekla zaradi močne toplote. Ampak kako to? Vse naredili pravilno, izračunali in kupili potrebno žico. In vsa stvar ni v izračunih in napaki pri povezovanju. Celoten razlog je v prevaro. Da, v prevaram je, ker proizvajalci, ki proizvajajo žice, zelo pogosto dobavljajo blago, ki ne ustreza prijavljenemu delu. Na primer, kupili ste kabel z žico 2,5 mm2, vendar ko ste sami preverili, se je izkazalo, da je kabelski odsek samo 2,1 mm2To je manj kot potrebujete na oblasti. Izkazalo se je, da se žica ogreva in poveča nevarnost vezja.

Toda zakaj naj to storijo kabelska podjetja? Gre za pohlep, ker z zniževanjem preseka žice proizvajalčeva družba privarčuje dokaj precejšen znesek denarja. Sodnik sami: naredite 1000 metrov žic s prerezom 2,5 mm2Približno 22,3 kg bakra. Ampak, če jih naredite z manjšim delom, 2,1 mm2, potem bo njihova proizvodnja zahtevala 18,8 kg. Izkazalo se je, da prihranek v korist proizvajalca znaša 3,5 kg bakra. In ko se proizvajajo velike količine izdelkov, ta številka znatno raste.

Izkazalo se je, da je definicija preseka žice pomemben in resen korak, ki ga je treba narediti pri namestitvi ožičenja. Na ta način se lahko izognete taljenju izolacije, vezja in posledično ognja.

Kako lahko določim presek kabla

Torej, kupili ste žico, ugotovimo, kako lahko merite svoj prerez. V ta namen boste potrebovali:

  • Vernier čeljusti;
  • kalkulator;
  • kabel sam;
  • uradni nož ali striptizator za odstranjevanje.

Določen s premerom žice. Poglejmo, kako to storiti v fazah.

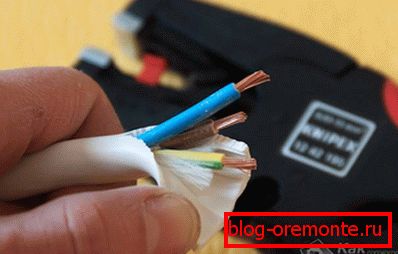

  1. Vzemite žico in odstranite izolacijo s stripperjem ali pisarniškim nožem.
  2. Z merilnikom izmerite premer žice.
  3. Zdaj se moraš spomniti na lekcijo o geometriji v šoli. Za določitev območja kroga obstaja določena formula:

Scr=? r2,

kje je številka = 3.14, in r je polmer žice.

Toda tu imamo problem: uporaba kladiva za merjenje polmera je nemogoča - samo premer. Zato je treba formulo nekoliko spremeniti na premer. Kot vemo, je polmer pol premera. Da bi bili naši podatki primerni, je treba formulo preoblikovati na naslednji način:

Scr= (? d2)/4,

kjer je d premer jedra.

В таком случае формулу можно соcrатить, разделив число ? на четыре. В итоге выходим на стандартную формулу для вычисления сечения жилы по диаметру:

Scr=0,785d2

Осталось только подставить числа к формуле и получить площадь crуга, которая и будет его сечением. К примеру, диаметр вашего медного провода составляет 1,68 мм. Это число в квадрате составляет 2,8224. Умножаем 2,8224 на 0,785. Если оcrуглить, то в итоге искомое сечение получилось 2,2 мм2.

To je vse, kot si lahko ogledate, ta postopek ne traja veliko časa in truda, vendar je zelo pomemben del namestitve električne energije. Navsezadnje lahko celo odstopanje več desetin milimetrov igra kruto šalo. Kaj pa, če niste električar in nimate pri roki? Ne hitite, da bi teče v trgovino, obstaja preprosta metoda za izračun premera s pomočjo razpoložljivih orodij.

Preprosta metoda za določanje premera

Vse, kar potrebujete, je na roki. Ta metoda bo zahtevala le svinčnik ali pero in ravnilo.

  1. Najprej vzemite žico, katerega prečni prerez želite izvedeti, in po njej odstranite izolacijo 300-400 mm.

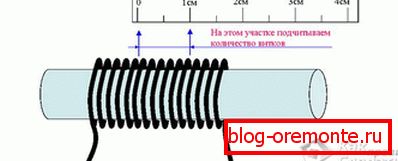

  2. Vzemite svinčnik, pero, pero iz čutne vrvi ali karkoli bo pri roki in na njej veter. Da bi dosegli najbolj natančen rezultat, je treba tuljave namestiti blizu drug drugemu.
    Več zavojev naredi, bolj natančen bo rezultat. Priporočena številka je 10 ali več zavojev.
  3. Potem štetje števila zavojev, ki ste jih navili na svinčniku, in napišite to številko ali se spomnite.
  4. Uporabite ravnilo za merjenje celotne dolžine štetih obratov. Na primer, imate 19 zavojev, ki so dolgi 32 mm.
  5. Za določitev premera žice ostane le deljena dolžina s številom vrtljajev. Izkazalo se je tako: 32/19 = 1,68 mm.

To je vse, sedaj pa ostane samo nadomestiti premer žice v formuli in dobite presek žice 2,2 mm2. Ta rezultat se lahko šteje za točen pod dvema pogojema: tuljave so bile navitje natančno in njihovo število presega 10 kosov - več je bolje. Zato vam ni treba porabiti dodatnega denarja.

Edina pomanjkljivost te metode: če živite z velikim prečnim prerezom, ga ne boste mogli vreti na svinčniku.

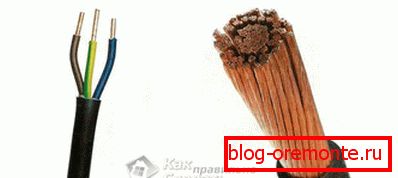

Kako izmeriti prerez, če je žica nasedla

No, pravite, če je žica ena, je enostavno izračunati prerez. In kaj, če je nasedlo? Tam je veliko takih žic, kako ga prepoznati v takem primeru? Določitev prereza nasedle žice ni tako težka, kot se zdi. Vse, kar potrebujete za določitev prereza ene od ven.

  1. Najprej vzemite žico in odstranite izolacijo iz njega.
  2. Zdaj je treba vse vnose ločiti od drugih in preračunati njihovo število.
  3. Vzemite eno od žic in izmerite njegov premer.
  4. Z uporabo formule, ki je predstavljena zgoraj, določite območje enega jedra.
  5. Če imate prerez enega jedra, lahko ugotovite celoten prerez. Če želite to narediti, je območje ene žice pomnoženo s skupno številko. Na primer, imate žico, sestavljeno iz 15 žic. Naučili ste se, da je prečni prerez ene žice 0,2 mm2. Za ugotovitev njihovega celotnega preseka je treba 0,2 pomnožiti z 15. Pridobi: 0,2? 15 = 3 mm2.

Но следует учесть, что все жилы в проводе не могут быть соединены вплотную. Из-за того, что они crуглые, между ними образуется воздушный зазор. Его нужно учитывать. Для этого получившийся результат умножьте на 0,91. Допустим, если сечение провода составило 3 мм2, nato pa pomnožimo s faktorjem 0,91, dobimo presek 2,7 mm2. To je vse. Nič ni težko, morate le slediti navodilom.

Kot vidite, določite prečni prerez žice pod silo vsakogar, ki ve, kako uporabljati formule. Ampak, kljub preprostosti takega dela, je eden od najpomembnejših korakov, ki jih je treba storiti pred ožičenjem po celotni hiši.
