Kako narediti tleh v hiši

Do sedaj je bil razvit cel niz posebnih ukrepov, ki zagotavljajo zanesljivo zaščito uporabnika pred električnim šokom v vsakdanjem življenju, zaradi česar je proces varne uporabe električne opreme varnejši.

Dejavnosti tega razreda bi morale vključevati pripravo tal, ki je znana večini lastnikov zasebnih stanovanj pod imenom "zemeljska zanka", ki običajno sestavljajo naslednji strukturni elementi:

  • ozemljitvena naprava (ozemljitev);
  • niz ozemljitvenih vodnikov;
  • poseben zemeljski avtobus.

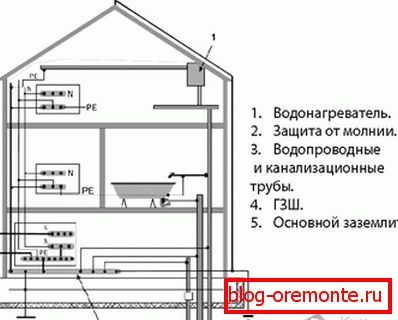

V članku bomo govorili o tem, kako z ustrezno roko pritrditi ozemljitev v zasebni hiši, prikazali bomo diagrame, fotografije in video navodila.

Izbira in priprava ozemljitve

Pri organizaciji sistema ozemljitve v deželi lahko uporabite eno od naslednjih kovinskih struktur naravnega izvora kot ozemljitveni prevodnik:

  • kakršne koli armirano betonirane pilote, pokopane v tleh;
  • kovinske cevi ali tirnice, ki se nahajajo na površini zemlje;
  • drugi kovinski elementi gradbenih konstrukcij, pokopanih v tleh.

V primeru, da v bližini vašega doma ne najdete ničesar podobnega, boste morali sami pripraviti stikalo za ozemljitev.

Če želite narediti ta ozemljitveni element, boste morali pripraviti tri jeklene elektrode dolžine 1,2 metra, ki se nato varijo skupaj, tako da se s temi preskusi pojavijo trikotniki pravilne oblike.

(Pri izbiri segmentov jeklene cevi kot elektrode mora biti njegov premer najmanj 30 milimetrov).

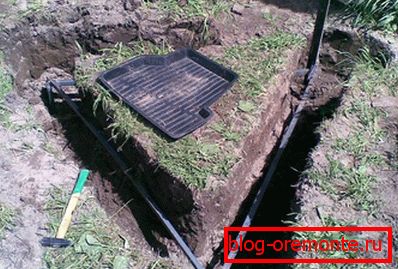

Pri uporabi elektrod različnih profilov mora biti prečni prerez elementov najmanj 150 mm2in dolžine samih segmentov niso manjše od 2 metrov. Preden postavite takšno strukturo v tla, jo morate vnaprej pripraviti, tako da kopljejo tri jarke, globoke pa dve metri (v obliki trikotnika s stranicami, dolge približno 1,2 metra). Nato v vogalih nastale figure z majhnim kovaškim kladivom kladite v tri predhodno pripravljene in dobro usmerjene na eni strani elektrode. Če želite priključiti kokile elektrode med seboj, uporabite jeklene trakove s prečnim prerezom najmanj 50 mm.2. Vsi deli nastale strukture na spojih so zanesljivo zvarjeni (ali zglobni z vijaki).

Po zaključku teh postopkov boste morali jekleni trak, izbran za ozemljitveno stikalo, premakniti v točko predvidenega ozemljitvenega vhoda v hišo (priporočljivo ga je približati stikalni omari in na koncu zvariti majhen sornik).

Nato z uporabo bakrene žice 6 mm2, skozi luknjo v steni in pritrjena na tem vijaku, morate priključiti izpuščeni avtobus na glavni zemeljski vod (GZSH), ki se nahaja na stikalni plošči. Od tu lahko zaščitno ozemljitev razredčimo na vseh področjih doma (kot del delovne električne napeljave).

Priprava zemeljskega avtobusa

Da bi pravilno rešili vprašanje, kako pravilno narediti ozemljitev, boste morali opraviti operacijo tako imenovanega "cepitev" vodnika PEN, ki je del kabla, iz katerega se napaja vaša hiša.

Za pridobitev ločenega zemeljskega vodila je treba to žico razdeliti na zaščitni in delovni vodnik (PE in N)

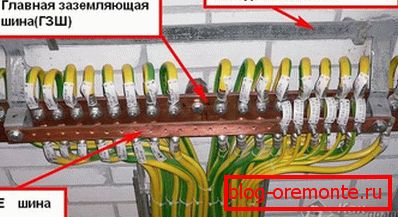

Tovrstno razdelitev lahko organiziramo z uporabo glavnega ozemljenega avtobusa, ki je že znan.

Poleg PEN-vodnika (navijanje do stikalne plosce iz linije "vozdushki" ali iz podzemnega kabla) je predhodno zasnovani ozemljitveni vodnik, ki je pritrjen na ozemljitveno palico, povezan s tem vodilom.

Zaradi prisotnosti takega ozemlja (ki se v bistvu ponovi) lahko umetno uredite ožičenje ločenega ničelnega vodila in ničelnega vodnika za vse potrošnike neposredno od glavnega zemeljskega vodila. V tem primeru je fazna žica (L) ločena z njimi.

Treba je opozoriti, da OLC vključujejo posebne zahteve glede dogovora na strani potrošnikov, tako imenovane preusmeritve. Uporabljajo se v sektorskih industrijskih omrežjih, vključitev tovora, v kateri se proizvaja v skladu s shemo z gluhim ozemljenim nevtralnim. Ta način povezave zagotavlja delovanje celotnega zaščitnega sistema za ozemljitev tudi v primeru, ko je vodnik PEN v sili v sili.

Upoštevati je treba dejstvo, da v mestnih stanovanjih za organizacijo razdelitve PEN-dirigenta zaradi ponovnega ozemljitve ne boste uspeli.

Video

Nekaj ​​besed o namestitvi ozemljitve in ozemljitve:
