Kako narediti vetrni generator z lastnimi rokami

Sposobnost uporabe alternativnih virov energije pogosto privlači ljudi. Zato so bili pred skupnim obdobjem poskušeni pridobiti energijo iz moči narave. V tem članku bomo razložili, kako narediti vetrni generator z lastnimi rokami doma (iz odpadnih materialov).

Vetrni generator se lahko uporablja za naslednje namene:

  • sobna razsvetljava
  • povezovanje televizijske ali avdio opreme
  • priključite gospodinjske aparate ali pisarniško opremo.

Najpogosteje generator vetra v deželni ploskvi ne more biti edini vir energije, razen če je nameščen na mestu, ki ni v enem primeru.

Včasih si lahko ogledate celo mrežo vetrnih turbin, ki pretvarjajo energijo vetra v električno energijo in jo kopičijo v pripravljene baterije. Tovrstne vire električne energije se lahko namerno uporabijo za upravljanje samo enega gospodinjskega aparata ali za varčevanje z njimi kot varnostno kopijo pri odklopu glavnega vira električne energije.

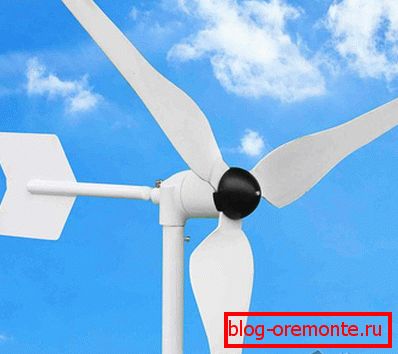

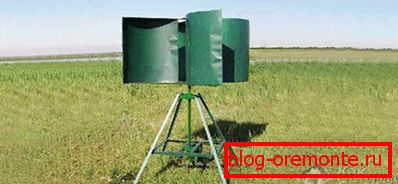

Glavna razlika, ki omogoča ločevanje dveh vrst vetrnih turbin, je v obliki propelerja: propelerja ali jadranja.

Preden naredite vetrno postajo, se morate odločiti za namen, ki ga potrebujete. Težje naloge so postavljene za tak vir energije, težje bo njegovo načrtovanje.

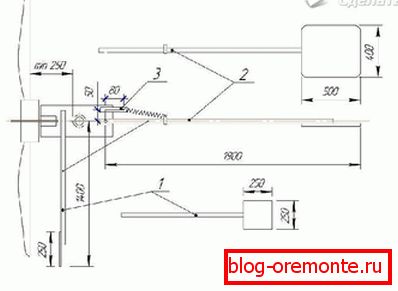

Struktura vetrnega generatorja vključuje:

  • vetrno kolo z rezili;
  • menjalnik (mehanizem, ki spreminja in prenaša navor);
  • jambor, na katerem bo nameščen;
  • baterija;
  • pretvornik (mehanizem za pretvorbo enosmerne napetosti iz napajalnika na izmenični tok).

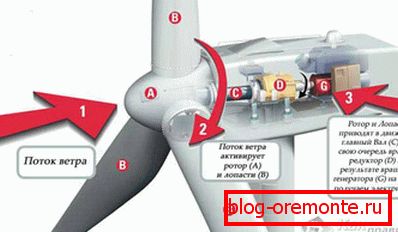

Delo vetrnega generatorja je sledeče: veter vrti vetrovno kolo z lopaticami z energijo in navor se prenaša skozi gonilo na gred generatorja.

Pri samopostavljanju alternativnega vira energije bodite pozorni na rotacijski ali navpični tip take naprave - vam omogoča, da dobite več energije zaradi učinkovitega vpliva vetrne energije na to.

Najprej morate pripraviti:

  1. Generator je 12 V, baterija je 12 V. Najpogosteje uporabljane baterije so kislina, gel ali oklepna - odporna so na največje število izpustov - od 250 do 1200 ciklov. Ne priporočamo uporabe avtomobilske baterije zaradi dejstva, da ne zdrži niti polnih 100 izpustov akumulatorja, kar pomeni, da bo hitreje izpadlo in zahtevalo zamenjavo.
  2. Velikost rotorja od 1,5 do 2 m.
  3. Kovinski cev ali volumsko vedro za izdelavo rezil.
  4. Dva releja - napolnite baterijo in napolnite žarnico (navadna žarnica z močjo od 25 do 150 W - to bo pokazalo, da vetrni generator deluje pravilno).
  5. Preklopi.
  6. Voltmeter
  7. Spojnica
  8. Tlak do 10 m (na primer kovinska cev ali PVC cev s premerom najmanj 160 mm, namenjen za odplake ali tlačne cevi. Cevi za enostavno odplake ne bodo delovale, ker so preveč tanke in krhke).
  9. Strjene žice (2-3 žile) s prečnim prerezom najmanj 4 mm.
  10. M6 vijaki, ustrezne matice in podložke v količini 4 kos.
  11. Žica iz nerjavečega jekla s premerom od 0,5 do 1 cm.

Orodja bodo zahtevala različne vijake, vrtalnik, izvijač in rezkarje žice.

Ustvarjanje in namestitev vetrnega generatorja

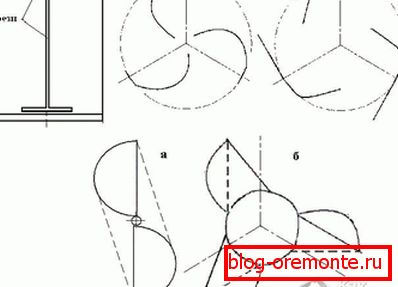

  1. Prvotno je bilo potrebno izdelati vetrni generator rotacijskega tipa. Premer rotorja je neposredno odvisen od povprečne hitrosti vetra med letom. Rotor je valjasto oblikovana struktura, katere rezila izgledajo kot loki v odseku. Za izdelavo uporabljene pločevine, ukrivljene v obliki loka. Rezila so pritrjena na zgornje in spodnje plošče z zakovicami in vogali. Potrebno je pritrditi prirobnico na spodnji disk. Namenjen je pritrditvi rezil na rotor.
  2. Potrebno je, da vzamete vedro, ga označite s svinčnikom na 4 delov, pazljivo ga odrežite do konca. V spodnjem delu pripravite luknje za vijake, tako da je os generatorja očitno v središču dna vedra. Na stenah lopatice se morajo zaviti v želenem kotu - odvisno od smeri in intenzivnosti vetra. Večja je upogibanje rezil, večja je hitrost vrtenja naprave, vendar naprava lahko hitreje propade.
  3. Po tem je treba modificirano vedro, in sicer njegovo dno, pritrditi na škripcu s sorniki. Priključne točke je treba izbrati zelo previdno - neustrezna namestitev povzroči potrebo po nenehnem prilagajanju položaja lopatic in prilagoditvi vrtenja, kar je težko narediti na vetrnem generatorju, ki je že nameščen na drogu.
  4. Žice morajo biti priključene na generator. Če žica ni večbarvna, je zaželeno označiti mesto žic in njihovo oznako z večbarvnimi oznakami.
  5. Po priključitvi žic na generator, sestavite vezje v razvodni škatli. Pripravljen generator na ta način je treba pritrditi na drog, po katerem morajo biti žice pritrjene na generator in na drog. Generator mora biti priključen na vezje, nato pa na akumulator. Obremenitev je treba povezati z žicami s prečnim prerezom najmanj 4 mm.

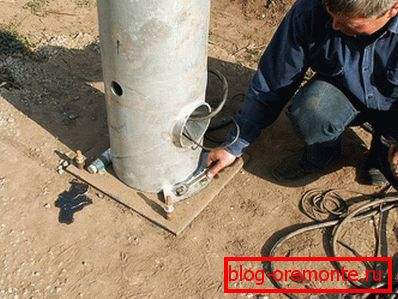

Namestitev jambora

Vetrna turbina mora biti previdno zavarovana. Če želite to narediti, pripravite luknjo v tleh, ki je nekoliko večja od premera jambora. Globina luknje mora biti najmanj 50 cm. Polaganje peska z gramoznim peskom na dnu s plastjo 10 cm je potrebno previdno potopiti in razliti z vodo. Po tem je treba cementno malto vliti v luknjo za 10 cm. V njem je potrebno namestiti jambor in ga pritrditi, dokler ne konča luknjo z betonom z malto.

Če je potrebno povečati učinkovitost vetrnega generatorja, povečajte dolžino dvižnega teleskopa za 30%. Visoki jambor omogoča ne samo povečanje količine energije vetra, temveč tudi odpravljanje motenj vetra v obliki zgradb ali dreves.

Video: propelerski vetrogenerator

In to je primer vetrnice propelerja, ki daje:
