Kako odstraniti žico

V procesu namestitve žic je eden od najbolj kritičnih stopenj dela odstranitev izolacije. Ni važno aluminijasta žica, baker, emajlirana ali plastična izolacija, v vsakem primeru je treba upoštevati tehnologijo, ko jo odstranimo. Če ne upoštevate priporočil in nasvetov o odstranjevanju žice, bodo tehnične značilnosti izdelanega električnega sistema majhne. Razmislite o več tehnikah za odstranjevanje izolacije iz široke palete prevlečenih žic.

Značilnosti strukture žic

Žice imajo dve vrsti:

  1. Odnožilni.
  2. Strme.

Z enim jedrom je mišljena žica, v kateri je prečni prerez sestavljen iz enega samega vodnika ali žice. Kar se tiče nasedlega, je prerez takšne žice tvorjen s tanjšimi žicami, ki se v nekaterih primerih prepletajo med seboj. Da bi bila nasedana žica elastična in prožna, se v strukturo, ki spominja na kapronsko žico, doda nit. Upoštevanje teh značilnosti se lahko tehnologija odstranjevanja izolacije v posameznem primeru razlikuje.

Čiščenje nožev

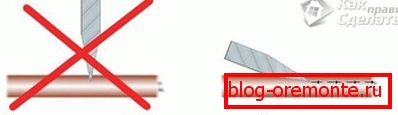

Pri odstranjevanju izolacije z nožem je mogoče žice v krogu rezati z rezilom v navpičnem položaju - lahko nastane zareze bakrenega vodnika. Zaradi tega se bo z rahlim krivuljami enostavno in hitro zlomilo na tem mestu, še posebej, če ste vzeli žico z debelino 0,6-0,8 mm. Po več ovinkih se žica popolnoma prekine. Pri odstranjevanju žice z nožem mora biti rezilo skoraj v isti ravnini z osjo žice. Predizolacija se razreže vzdolž jedra. Izolacija, ki se razreže vzdolž nje, je odložena in preprosto odrezana.

S to možnostjo odstranjevanja je pomembno biti previden, saj lahko zlahka poškodujete roke.

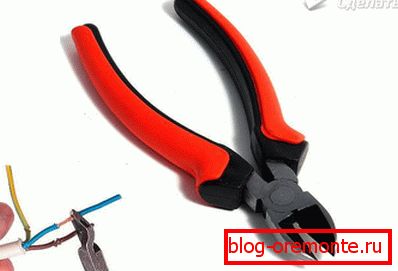

Uporaba stranskih rezil

Takšno orodje kot stranski rezalniki se pogosto uporablja nepravilno. Orodje je v roki, kot je potrebno, nikakor ne posvečamo pozornosti smeri rezalnih robov. Če se nepravilno uporabljajo, bodo morali stranski rezalniki veliko truda. Poleg tega v tem primeru obstaja velika nevarnost, da se žica zlomi skupaj z izolacijo.

Pomembno je, da so rezalni robovi v nasprotni smeri orodja. S to možnostjo se rezilo razreže v izolacijo, tudi z malo napora. Kot rezultat, izolacijska cev odstranimo s površine prevodnika, ne da bi jo poškodovali.

Metoda Reflow

V prisotnosti spajkalnika lahko hitro odstranite izolacijo s toplotno metodo. Da bi to naredili, segrejte konico spajkalnika in rahlo potujte skozi plastično izolacijo. Po segrevanju se plastika talini in lupi. Ta metoda ne krši prevodnika. Če morate s takšnim navijanjem odstraniti veliko žic, je priporočljivo uporabljati posebno napravo. Na primer, poseben gorilnik bi bil primeren za drevo, ki je bilo prej znano kot "Pattern".

Metoda reflow je najbolj učinkovita, če je vaše ožičenje staro. Po dolgi življenjski dobi plastični navit na žici postane težka in krhka. Poleg tega, če žica gleda iz razvodne škatle za dva ali tri centimetre, ne smejo niti klešče niti nož. Če uporabljate vžigalnik za cigarete ali pa plezajte s spajkalnikom, odrežite žico.

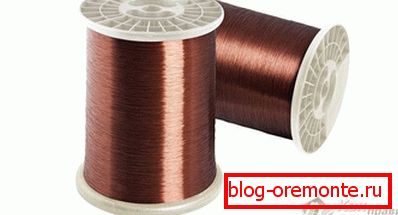

In če je emajlirana žica

Če ima prevodnik debelino 0,2 mm, je najboljša možnost mehanska metoda odstranjevanja. Če želite to narediti, uporabite nož ali brusni papir, ki je strgana izolacija.

  • Za obdelavo kabla, ki ima tanko izolacijo, lahko uporabite brusilni papir iz finega dela. Upognite ga na polovici z brusnim papirjem. Nato napeljite kabel v upognjeno pločevino in z rahlim pritiskom prsta potegnite žico. Ta postopek je treba nadaljevati, dokler se emajl ne odtalji.
  • Če uporabljate nož, je treba del kabla postaviti na trdno podlago. Potem ga morate obrniti v krog, dokler se emajla ne strga s površine prevodnika.

Če je prevodnik še tanjši in ima premer manj kot 0,2 milimetra, potem mehanska metoda ne bo učinkovita. To je posledica dejstva, da emajl kot posledica ne izgine, žica pa se lahko zlomi. V tem primeru lahko obvladate termokemične metode z uporabo izolacije za spajkanje železa in vinil klorida. Za začetek segrejemo spajkalno železo, nato pa položimo vinil klorid na mizo, na vrhu žice pa po njej spajkamo železo. Pod vplivom visoke temperature se proizvaja klor, ki bo žico čistil iz emajla.

V večini primerov se takšne žice uporabljajo v radijskih zvezah in se navijejo na induktivne tuljave. Ima tudi ime - Litz. V svojem videzu je značilna prisotnost velikega števila tankih žic, ki so zviti v en vodnik in sočasno prekrite z emajlom.

Nič manj zanimiva je druga možnost za odstranjevanje izolacije iz emajla iz žice. Boste morali kupiti aspirinske tablete. Žica je nameščena na njih, podobno pa jo preidejo s segretim vrhom za spajkanje. Rezultat je, da je žica izpostavljena, poleg tega pa je vse ostalo konzervirano.

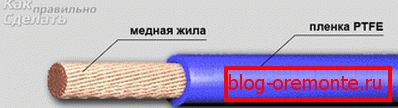

Odstranjevanje izolacije PTFE

S fluoroplastikom je mišljen polimer, ki se proizvaja s kemično metodo. Ima številne pozitivne lastnosti, na primer se ne mokri od vode in je zelo odporna proti organskim snovem. Njene tehnične lastnosti omogočajo, da prenese temperature do 300 ° C! Kot izolacija je idealna možnost, vendar je glavna pomanjkljivost visoka cena. V tem pogledu ga uporabljam v posebnih primerih. V vsakdanjem življenju se uporablja za številne radijske amaterje, saj ima po spajkanju estetski izgled, zavzame malo prostora in se ne stopi.

Material ima obliko tanke ozke trakove. Po drugi strani pa je močno navita na zavito žico. Izolacija je možna samo z nožem. PTFE je očiščen do želene dolžine. Takoj, ko je žica izpostavljena, se izolacija povleče do želene dolžine, preostala fluoroplastična odrezana.

Izolacija iz tkanine, gume, obrezane po katerem koli od zgornjih metod. Glavna stvar je, da preprečite rezanje glavnega jedra!

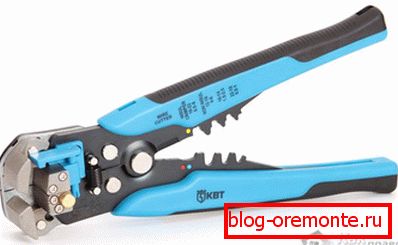

Avtomatski Stripper

Vse zgoraj navedene metode so ročne. Potrebujejo več časa in pozornosti, da ne omenjamo izkušenj, ko gre za nasedle žice z majhnim prerezom. Če delate na tem področju in redno potrebujete čiste žice iz izolacije, je najbolje delno avtomatizirati ta proces. Za to so bili klopi posebej razviti ali pa se imenujejo - striptizeta.

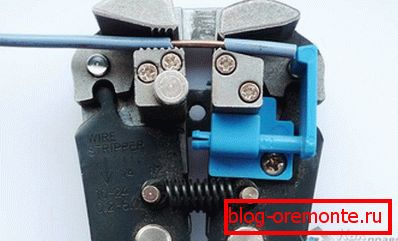

Z odstranjevalcem izolacije odstranimo s pritiskom na dlan. Upoštevajte, kako odstraniti žice z uporabo modela za odstranjevanje sten WS-04.

Tehnične značilnosti odstranjevalca WS-04:

  • Izolacijo lahko odstranite in ugrizite žice O0.5-2.7 mm s prečnim prerezom od 0,2 do 6,0 mm2 brez predhodnega nastavljanja.
  • Ko namestite mikroskopski vijak, lahko izolacijo odstranite iz tanke žice velikosti 0,25 do 0,5 mm.
  • Odstranjevalec vam omogoča, da na žicah brez izolacijskih, izoliranih ali avtomobilskih žic pod dvojno objemko 0,8-2,7 mm.

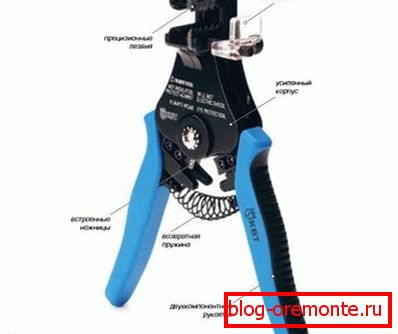

Z videzom je stripper podoben klopom, na koncu katerega je odmična ročica. Zgornje kamne so premične, spodnje pa so pritrjene. Za pritrditev žice je levi par in desna stran za odstranjevanje in obrezovanje izolacije. Na prvi opombi ročic leva cam pritrdi žico, desna pa rezanje ostrih robov v izolacijo. Z nenehnim zmanjševanjem vzvodov se izolacija postopoma odstrani iz žice. Postopek odstranjevanja stripovskih žic traja nekaj sekund.

Postopek zaporednega dela s stripperjevim modelom WS-04 z enostransko, strnjeno in dvožilno žico:

  1. Žica je navita med rezalnimi noži, ki se nahajajo na notranji strani ročaja. Potem jih je treba zmanjšati. Rezultat je konec žice brez deformacije. Za primerjavo, rezanje koncev nožev je vedno sploščeno in rahlo oster.
  2. V naslednjem koraku je med gibljivo in fiksno gobo vstavljen en konec žice. Po stiskanju ročic se izolacija odstrani. S takšnim delom na dirigentu ni nobenih zarez.
  3. Če želite prilagoditi točno dolžino izolacije, ki jo želite odstraniti, lahko uporabite modri premični omejevalnik.
  4. Na dvodimenzionalni žici izolator odstranimo z odstranjevalcem v dveh prehodih.
  5. Od prvega pristopa odstranimo klorvinilno cev.
  6. Na drugi stopnji je izolacija iz dveh žic istočasno odstranjena.

Delovni čas traja največ 5 sekund!

Poleg tega se odstranjevalec lahko uporabi tudi za izoliranje telefonskega kabla pred pritiskom na priključek RJ-11. Če uporabljate vijačno povezavo, je izolacija iz žic odstranjena samo z enim premikom.

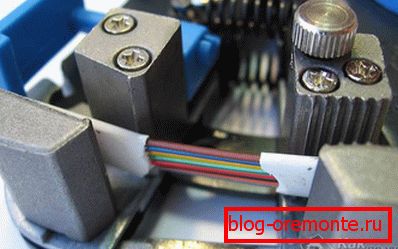

Odstranjevalec lahko uporabite tudi za odstranitev zaščitenih žic. Najprej je treba opozoriti, da je to precej težka naloga, še posebej pa je zapletena, če je vodnik tanek. Torej, najprej izolacija se odstrani iz zaščitne pletenice. Za osrednjo žico se plašč odvija z iglo ali konico. Še vedno se premika z odstranjevalcem in žica se sprosti iz izolacije. Ročna zaščita oklopljene žice je težko delo, še posebej, če imate samo nož. Nož je zelo lahko poškodovati žico!

Torej, očitno je stripper zelo vsestransko orodje, ki očisti različne žice iz izolacije.

Koaksialni kabel

Izolacijo lahko izolirate tudi na koaksialnem kablu z lastnimi rokami. Čeprav je oprema za ta namen poceni in cenovno dostopna, vam bomo povedali, kako delati s kleščami in nožem. Ta kabel se praviloma uporablja za priključitev satelitske televizije in standardnih priključkov F.

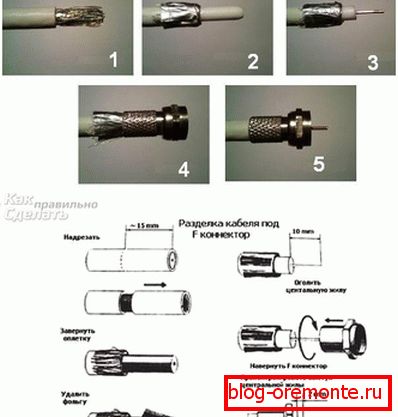

Korak za korakom, kako odstraniti koaksialno žico:

  1. Kabel je treba odstraniti iz telesa.
  2. Vzemite pisalni nož in trdno pritisnite na kabel pod pravim kotom od konca kabla na razdalji 2,5 cm. Ne morete pritisniti na konec rezila, drugače se bo prekinil in se lahko odklonil v oči.
  3. Na tej stopnji je potrebno rezati skozi zunanjo lupino, ovoj, plast folije in dielektrično peno. V večini primerov je bela. To so takšne plasti in okrogle vene. V procesu potopitve rezila v kabel, boste občutili nekaj upora. Takoj ko se rezilo spusti na polovico žice, ga je potrebno potisniti manj. Zelo pomembno je, da ne poškodujete osrednjega jedra!
  4. Potem bi morali iti skozi krog kabla. Pri tem pazite, da ne zapustite zareze na jedru.
  5. Sedaj povlecite in zavite rezni rob izolacije. S temi ukrepi lahko odstranite rezni del izolacije.
  6. Če ožičenje štrli iz podnožja kabla, jih razrežite s kleščami, tako da ne segajo čez rob ovoja. Pomembno je raziskati žico serifov. Če obstaja, bo treba zgornji postopek ponoviti.
  7. Dielektrična pena lahko delno ostane na glavnem jedru. Lahko ga odstranite samo z nohtom.
  8. Če želite kabel priključiti na priključek F, najprej odstranite majhen del zgornje lupine.
  9. Če želite to narediti, iz prejšnjega mesta odrežite mero osem milimetrov. Narežite na zgornjo lupino. Kot v prejšnjem primeru je rez narejen pravokotno na žico. Bodite previdni, da ne zavrtite plašča. V nekaterih modifikacijah priključka F ni potrebno odstraniti plašča, medtem ko bi ga drugi morali odstraniti.
  10. Če niste prepričani, ali potrebujete pletenice v vašem primeru, potem pustite začasno. Ta pletenica se nahaja okoli dielektrične pene. Njegova ožičenja so manjše od človeških las, zato je treba vse delo opraviti previdno. Prav tako je zdaj treba rezati s konico rezila po žici.
  11. Odklopite osem milimetrov kabelske plasti, tako da dielektrična pena, obdana v navitje, ostane na jedru.
  12. Braid zaviti čez zunanji lupini. Torej, je dielektrični izpostavljen. Na tej stopnji bodite pozorni na zahtevo priključka F: natančno, kateri konec žice mora biti v vašem primeru.
  13. Med pletenico in osrednjim jedrom ne sme biti možnih ožičenja. Na ozadju belega dielektrika bo jasno vidna.
  14. Na koncu kabla je nameščen F-priključek.
  15. Dielektrični del mora biti nameščen na dnu priključka, potem ko je nameščen na njej. Nesprejemljivo je, da je pogledal ven ali ni dosegel dna konektorja.

V nobenem primeru ni dovoljen kontakt z žico F-priključka.

Zdaj je F-konektor pripravljen za delovanje.

Stebri za izolacijo kablov

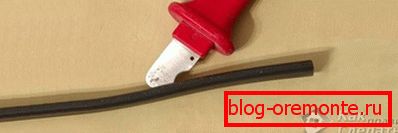

Ločeno je treba omeniti posebne nože, ki se neposredno uporabljajo za odstranjevanje izolacije iz kabla. Na primer, najbolj priljubljen je nož za kvačkanje. Med obratovanjem je veliko bolj priročno kot pisarniški material. Poleg tega, zahvaljujoč debelim rezilom, lahko delajo bolj samozavestno in pogumno. Težko jim bo, da bodo rezali izolacijo žice, toda kabli bodo presekali: to je tisto, kar potrebujete. Tak kavelj se dobro prilega kablu, tako da ne skoči iz njega. Vendar to orodje nima vseh prednosti, saj ne more zagotoviti dobrega odstranjevanja kablov.

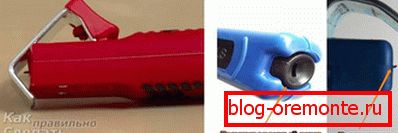

Poznan je še en poseben nož.

Pri delu je zelo preprosta. Za začetek uporabite palec za stiskanje posebnega nosilca. Pod njim je, da boste žico napeljali. Na tej točki se majhen nož, ki se vrti okoli svoje osi, peče z ročaja. Po položitvi kabla držalo pritisne na ta nož. Dva ali tri obrnite okoli žice, dokler ne dobite reza. Zdaj, ne da bi vzel žico, potegnite orodje z naporom do konca. Nož se obrne in razreže vzdolž lupine. Na koncu ostane preprosto odstraniti odrezani del in nadaljujte z delom.

Edina pomanjkljivost te naprave je, da je kolo potrebno naravnati neposredno na globino določene vrste žice. Če želite konfigurirati, lahko uporabite kos žice.

Prav tako se ta nož zelo uspešno spopada z izločanjem izolacije. To je posledica dejstva, da lahko naprava med brezskrbnim delovanjem napihne debel kabel.

Torej smo upoštevali najpogostejše metode, kako odstraniti izolacijo iz žice. Morda bo eden izmed zgornjih metod uporaben v vašem primeru. Uspešno delo za vas!
