Kako povezati rcd

Če ima vaš apartma veliko število gospodinjskih aparatov, morate vedno namestiti napravo, kot je RCD. V nasprotnem primeru bodo vse naprave zelo ogrožene. V članku bomo pogledali, kako pravilno priključiti takšno napravo in avtomatsko v apartmajski in zasebni hiši, prikazali bomo diagrame, fotografijo in video navodila.

Zakaj potrebuješ

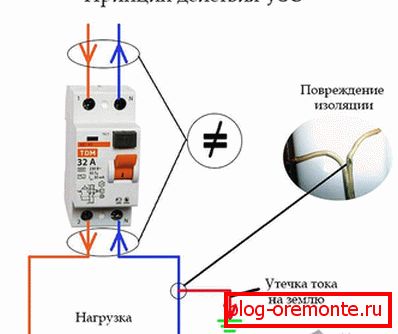

Namestitev takšnih naprav je potrebna zaradi več razlogov. Predvsem je bil zasnovan za zaščito. Zakaj? Prvič, RCD ščiti ljudi pred električnim sunkom, zlasti v primerih, ko pride do okvar v električni instalaciji. Drugič, naprava sproži in izklopi tok zaradi nenamernega ali napačnega stika s prevodnimi deli električnega napajanja v primeru trenutnega uhajanja. In tretjič, preprečimo vžig električnega ožičenja v primeru kratkega stika. Kot je razvidno iz zgornjega, ta avtomat dejansko opravlja pomembno funkcijo.

Danes je mogoče izpolniti diferencialne avtomatske stroje, ki so sestavljeni iz združitve avtomatskega stikala in UZO. Njihova prednost je, da zasedajo manj prostora v panelu. V vseh primerih se pri povezovanju vseh kontaktnih povezav ne sme priti od spodaj, ampak samo od zgoraj. Eden od razlogov je bolj estetski. Vendar pa je veliko težji razlog. Dejstvo, da je RCD sposoben zmanjšati učinkovitost dela vseh gospodinjskih predmetov. Še več, med popravilom električar ne bo zmeden, in ne bo treba preučiti zapletene, zapletene sheme. Torej, zdaj je čas, da razmislimo o možnostih povezave.

Metode povezovanja

Obstajajo štiri možnosti povezave:

  1. Bipolarna povezava z enofaznim omrežjem.
  2. Priključitev štiripolnega v trifazno omrežje z uporabo nevtralnega.
  3. Priključitev štiripolnega v trifazno omrežje brez uporabe nevtralnega.
  4. Priključitev štiripolnega v enofazno omrežje.

Upoštevajte vsak primer posebej.

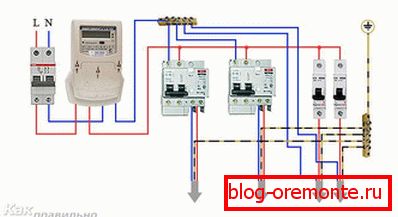

Priključitev bipolarnega RCD v enofazno omrežje

Med vsemi navedenimi metodami povezovanja je to morda najpogostejša shema. Ko je povezan, ni kompleksnih zavojev. Poleg tega se lahko takšna naprava poveže neodvisno. Če želite to narediti na primeru ali v potnem listu, morate natančno ugotoviti, kje je nevtralna ali ničla na napravi, kot tudi faza. Praviloma so taki znaki 1,2 in N. na avtomatu prikazani 1 - implicira vhodni fazni vodnik, 2 - izhodni fazni vodnik in N pomeni nič ali nevtralen.

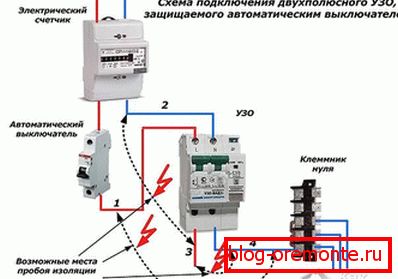

Eden od glavnih pogojev za povezavo takšnega RCD je, da je v vseh primerih nameščen po odklopniku! Ta zahteva omogoča zaščito merilnika od povečanja toka.

Bilo je primerov, ko naprava ni uspela. Zakaj Stvar je, da je skozi to pot preselil tok, ki presega nazivni obratovalni tok. Da bi to preprečili v vašem primeru, kupite napravo z največjim ocenjenim obratovalnim tokom, kolikor je mogoče. Poleg tega je pri povezovanju pomembno upoštevati pravilno zaporedje. V nasprotnem primeru se lahko pojavijo težave med delovanjem. Na primer, če pri priključitvi priključite ničelne priključke z fazo, bo naprava takoj izpadla.

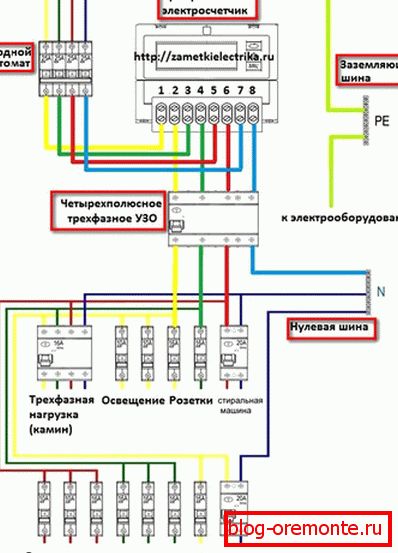

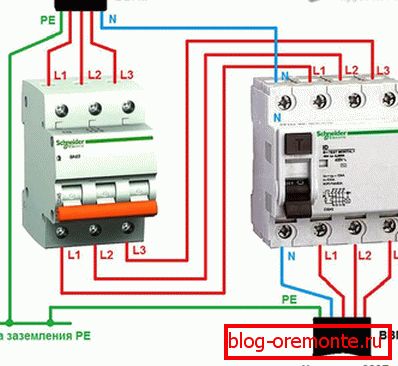

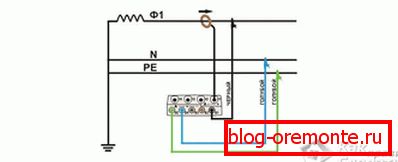

Priključitev štiripolnega RCD v trifazno omrežje z uporabo nevtralnega

Ta način povezave je prav tako zelo pogost. Načelo njegove povezave se praktično ne razlikuje od enofaznega omrežja. Samo v tem primeru je nameščen štiristopenjski RCD. Ima štiri dohode, ki so na stroju označeni z A, B, C in nič (N). Praviloma je ožičenje prikazano na telesu stroja. Edina razlika je lahko, da je na kvadrupolni napravi nič na drugi strani. Najpomembneje je, da pravilno priključite izhode in vhode.

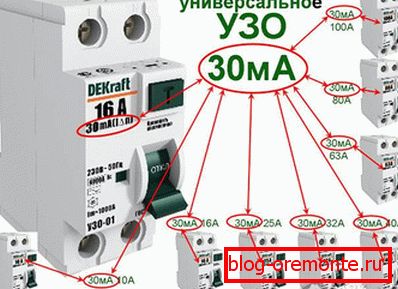

Ti RCD se uporabljajo za zaščito pred požari električnega ožičenja pri visokih uhajalnih tokovih. Če ga uporabljate za zaščito pred električnim udarom, je priporočljivo uporabiti točko puščanja, ki je od 10 do 30 mA.

Za zelo zaščito naprave je samodejno stikalo nameščeno neposredno pred njim.

Najbolje je, da povežete enofazna omrežja preko ničelne šine, ki je nameščena neposredno na DIN-tirnici v ščitu.

Tudi pri povezovanju je izredno pomembno opazovati barvno oznako žice, kot tudi povezavo nevtralnih in faznih vodnikov.

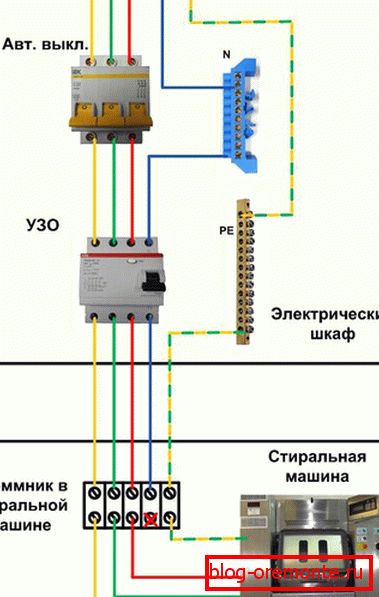

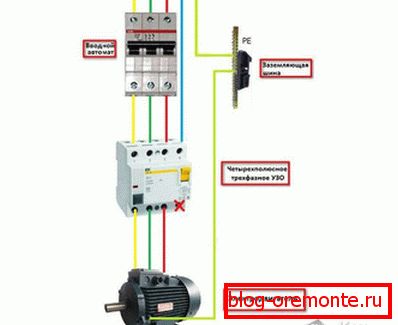

Priključitev štiristopenjskega RCD v trifazno omrežje brez uporabe nevtralnega

Ta shema se v večini primerov uporablja za priključitev trifaznih elektromotorjev. Avtomat se bo odklopil iz omrežja, takoj ko pride do majhnega kratkega stika navitij. Za priključitev trifaznega motorja potrebujemo tri faze napajalne napetosti, in sicer A, B in C. Prav tako je potreben zaščitni vodnik PE, ki bo služil kot ozemljitveno ozemljitev. Kot rezultat, ni smiselno pridobiti petžilnih žic, vendar bodo zadostovale štiri žice.

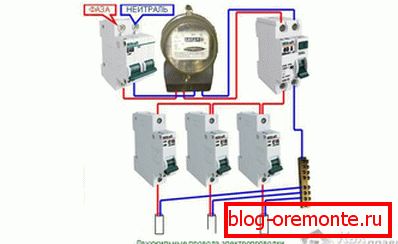

Povezava štiripolnega RCD v enofaznem omrežju

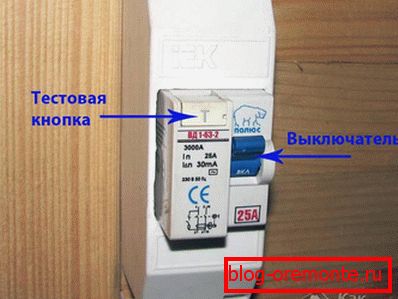

To uporabo lahko imenujemo iracionalno in smiselno. Vendar je v nekaterih primerih to edina prava odločitev. Če na primer načrtujete razširitev električne napeljave v prihodnosti, jo prenesite v trifazno omrežje ali dodate več enofaznih omrežij. Poleg tega se taka shema uporablja v primerih začasne uporabe nujne zamenjave napačnega bipolarnega RCD. Povezava je precej preprosta. Za to je nič in faza priključena na ustrezen terminal. V tem primeru je povezava faznega vodnika s terminalom izvedena le, če je gumb "Test" trenutno priključen. Takšen terminal je blizu nič.

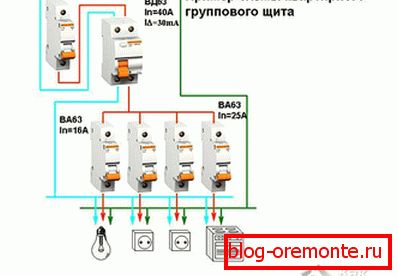

Povezava v apartmaju in zasebni hiši

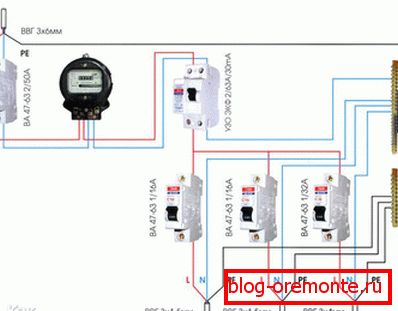

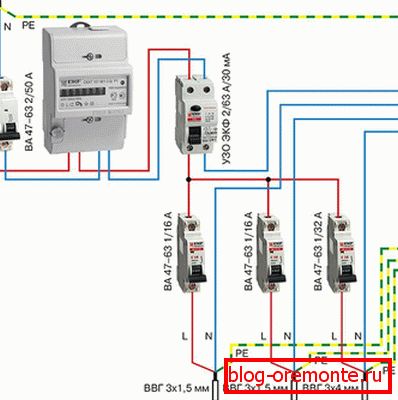

Priključni načrt v stanovanju se izvaja samo v enem faznem omrežju. Zaradi tega se povezava opravi v naslednjem vrstnem redu:

  1. Uvodni stroj.
  2. Električni meter.
  3. WHO 30 mA.
  4. Električna napeljava v stanovanju.

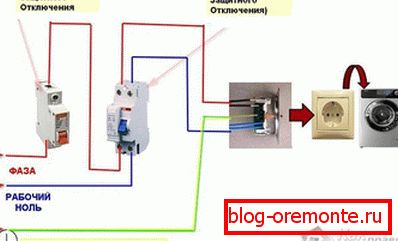

Če imate v vašem stanovanju električno energijo, npr. Pralni stroj ali električno pečico, je priporočljivo priključiti dodatno zaščitno napravo na RCD.

Glede povezave naprave v zasebni hiši je povezovalno zaporedje naslednje:

  1. Uvodni stroj.
  2. Električni meter.
  3. Samodejno od 100 do 300 mA, je izbira izvedena glede na količino toka, ki jo porabijo vsi gospodinjski aparati.
  4. Avtomatski stroj za individualno porabo toka. Tipično se uporablja 10 do 30 mA.

Torej smo pri vas pregledali nekatere lastnosti in razlike v povezavi RCD v določenih okoliščinah. Najpomembneje je, da ne pozabite, da če nimate pojma o tem sistemu, potem je bolje, da ne preizkusite.

Video

Nekaj ​​besed o tipičnih napakah pri povezovanju RCD:

Sheme

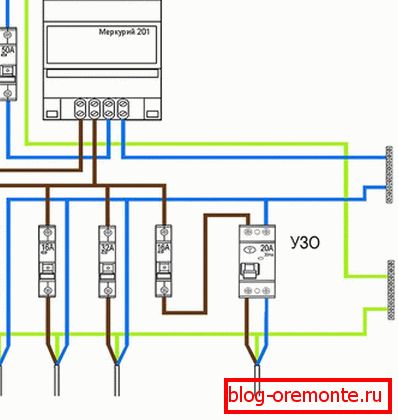

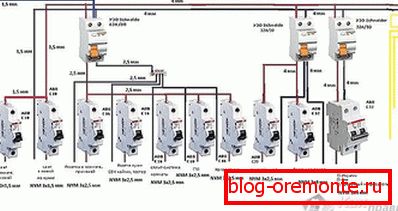

Da bi pravilno namestili RCD, vas vabimo, da se seznanite z nekaterimi diagrami povezave:
