Kako povezati stikalo zanke

Vsakdo se je srečal s situacijo, v kateri je bilo potrebno prečkati temno sobo, da bi vključile luči. To daje veliko neprijetnosti, v takšni situaciji je mogoče namestiti stikalo, ki omogoča nadzor nad osvetlitvijo z različnih krajev. V tem članku vam bomo povedali, kako povezati stikalo z zanko, prikazati shematski načrt in prikazati tudi navodila za fotografijo in video.

Namen stikala

Prehodna stikala se uporabljajo za vklop in izklop svetlobnih naprav iz različnih delov prostora, koridorja ali na stopnišču. Shema njihovega dela vam omogoča, da se ne vrnete na prvo napravo in izklopite luč s primernega mesta.

Glede na njihovo uspešnost so:

  • enojni ključ;
  • dvokrilna;
  • tri ključa.

Zasnova naprave določa število priključenih svetlobnih naprav in odklopne točke. Poleg ključnega upravljanja obstaja tudi senzorični model.

Vsak stikalnik se uporablja za prekinitev faznega vodnika in za odvajanje energije električnih naprav, toda specifičnost stikalnega stikala je, da z odpiranjem enega vezja zapre kontakt stikalnega stikala.

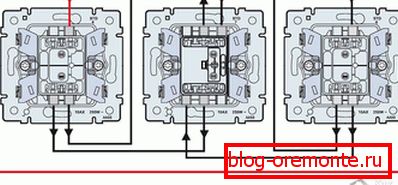

V nasprotju s konvencionalno napravo, ki jo povezujeta dve žici, je prehodno stikalo potrebno tri-jedrno preklapljanje. V jedru je stikalo, ki usmerja napetost iz enega kontakta v drugega. Lučka se vklopi, ko sta tipki na obeh napravah v istem položaju in se izklopita, ko se položaj spremeni. Upravljanje se lahko izvaja ne le iz dveh, temveč tudi iz treh ali več krajev, zato je križni stik povezan z vezjem in po potrebi več. Stikalo z enim gumbom je opremljeno s tremi sponkami. Naprava z dvema gumboma ima 5 sponk: dva za povezovanje s stikalom in eno skupno. Stikalo s tremi ključi ima bolj zapleteno napravo, vendar z vezjem to ne bo težko razumeti.

Namestitev stikala skozi prehod

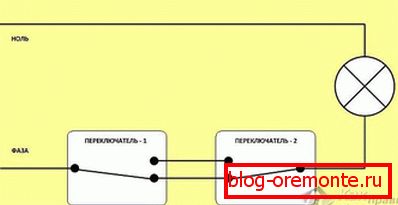

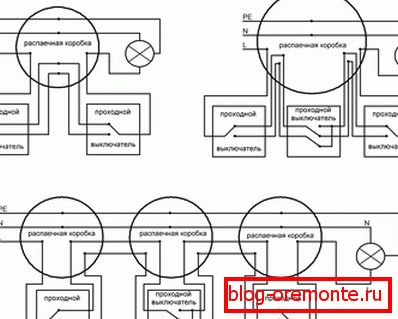

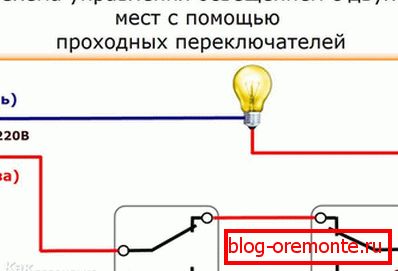

Shema ožičenja se nekoliko razlikuje od vgradnje običajnih stikal, vendar zaradi prisotnosti treh žic namesto dveh vas sprašujete. Razmislite o namenu vsakega od njih. Dva žica se uporabljajo kot skakala med stikali v prostoru, tretja pa se uporablja za dovajanje faze. Preden začnete priključiti stikalo z zanko, kupite stikalo, v katerem bodo priključene žice.

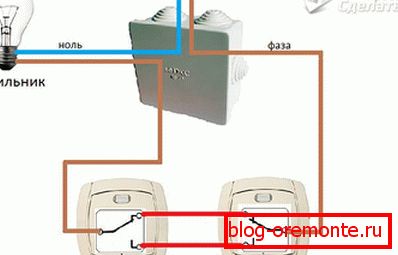

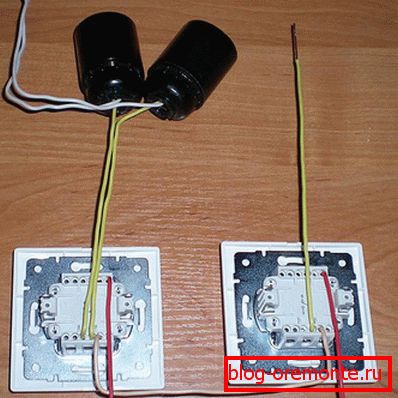

Konci žic so izvzeti iz izolacije za 2-3 cm - to je potrebno za zvijanje. Če so žice povezane z med seboj povezovalnimi blazinicami, je žica odstranjena ne več kot 1 cm. V stikalni plošči je žica, ki napaja energijo iz stikalne plošče, zasukana na vhodni kontakt prvega stikala. Obe preostali izhodni zatiči sta povezani z istimi žicami iz druge naprave. Vhodni kontakt drugega stikala je zasukan z žico iz žarnice. Nič žice iz svetlobne naprave je priključeno na nič, ki prihaja iz ščita. Vsi kraji pletenice so zaprti z električnim trakom. Presek žic za preklopna stikala se izbere z močjo nadzorovane osvetlitve.

Naprava, ki nadzoruje dve skupini napeljav

Priporočljivo je namestiti stikalo za prehod z dvema gumboma v veliki prostori, kjer je potrebno krmiliti več svetlobnih teles. Njegova zasnova je sestavljena iz dveh samostojnih stikal v skupnem ohišju. Namestitev ene naprave za nadzor dveh skupin vam omogoča, da shranite pri polaganju kabla na vsako stikalo z enim ključem.

Ta naprava se uporablja za vklop luči v kopalnici in stranišču ali v hodniku in na pristanku, lahko vklopi luči v lestenec v več skupinah. Za namestitev stikala skozi prehod, ki se izračuna na dveh žarnicah, je potrebna večja količina žic. Vsak od njih je opremljen s šestimi jedri, ker za razliko od preprostega stikala z dvema gumboma prehod nima skupnega priključka. V bistvu gre za dve neodvisni stikali v enem ohišju. Preklopno stikalo z dvema tipkama se izvede v naslednjem zaporedju:

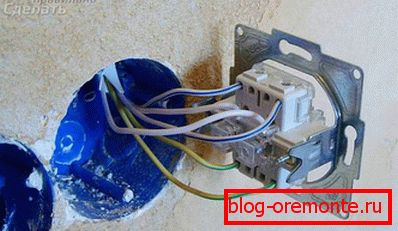

  1. V steni so nameščeni podrožetniki za naprave. Luknjo za njih rezane s perforatorjem s krono. Dve žici s tremi vodniki (ali enim šestim jezičkom iz razvodne škatle) jih napolnimo na steno v steni.
  2. Vsak svetlobni napajalnik je dobavljen tromožilni kabel: nevtralna žica, ozemljitev in faza.

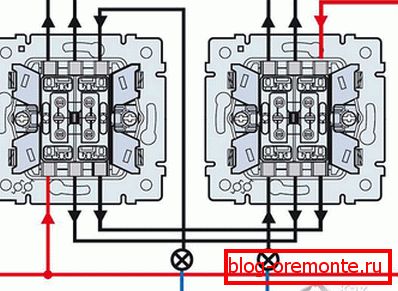

  3. V stikalni omarici je fazni vodnik priključen na dva kontakta prvega stikala. Dve napravi sta med seboj povezani s štirimi skakalci. Stiki iz svetilk so priključeni na drugo stikalo. Druga žica svetlobnih naprav se preklopi z ničlo, ki prihaja iz stikalne plošče. Pri preklapljanju kontaktov so običajna stikala v zaprtih in odprtih pogojih, ki zagotavljajo vklop in izklop ustrezne svetilke.

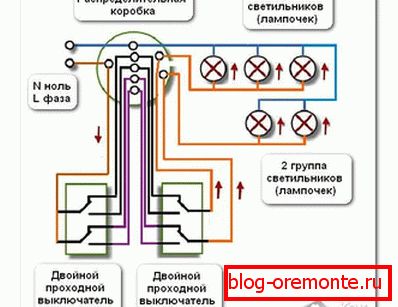

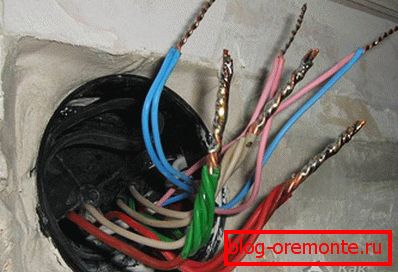

Stikala z dvema gumboma tudi po potrebi uporabljajo nadzor osvetlitve s treh ali štirih mest. Med njimi je nameščeno dvojno stikalo. Njegovo povezavo zagotavljajo 8 žic, 4 za vsako končno stikalo. Priporočljivo je, da uporabite razdelilne omare in vse kable označite za montažo kompleksnih povezav z več žicami. Standardna škatla O 60 mm ne bo ustrezala velikemu številu žic, zato boste morali povečati velikost izdelka ali postaviti nekaj seznanjenih ali kupiti razvodno stičnico O 100 mm.

Pomembno je vedeti, da se vsa dela z električnimi napeljavami in namestitvijo naprav izvajajo z odklopljeno napetostjo.

Priporočamo tudi, da preberete članek »Kako popraviti stikalo za luči«.
