Kako povezati žice iz aluminija

Skoraj vsak električar bo rekel in se strinjal, da je elektrika znanost stikov. V praksi to postane očitno. Veliko število napak pri oskrbi z električno energijo je posledica velike preobremenitve kablov in zaradi slabih kontaktov v razvodni škatli. V tem članku se bomo osredotočili na zadnjo težavo, in sicer kako povezati žice iz aluminija.

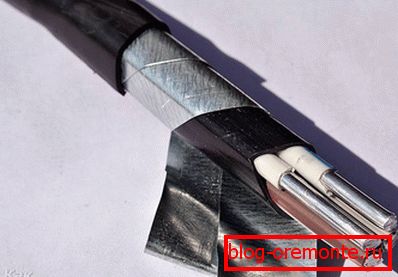

Kakšna je njihova značilnost

Aluminij ima posebne kovinske lastnosti, ki jih je težko povezati. Zaradi oksidacije se oksidni film tvori na aluminiju, kar preprečuje prehod električnega toka. Ta film se bo topil samo pri temperaturi najmanj 2000 ° C, ta številka pa nad točko taljenja aluminija. Še več, če mehansko očistite oksidni film, se čez nekaj časa ponovno prikaže.

Če želite spajkati aluminij, bo ta film preprečil, da bi spajka pritrjena na jedro. Tudi pri varjenju film tvori vključke, ki negativno vplivajo na kakovost stika. Med drugim je aluminij spadal v kategorijo kovin, za katere je značilna visoka tekočnost in krhkost. Posledično mora biti kontakt popolnoma zaščiten pred možnimi mehanskimi vplivi. Če na primer priključite aluminij z objemko za vijake, morate stike redno pritegniti, ker aluminij tako reče, "iztisne" iz pod kontaktom, kar pa oslabi.

Ali obstajajo načini za zavarovanje povezave aluminijaste žice? Razmislite o nekaj skupnih metodah in se odločite, kako najbolje delati to delo.

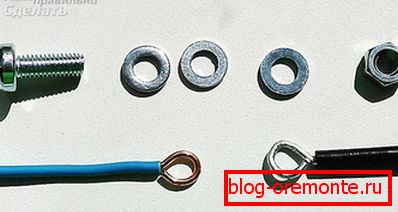

Vijak

Ta način povezave je zelo preprost. Žico iz izolacije je potrebno odstraniti za 20 mm. Ko se žilo priporoča za čiščenje drobnozrnate kože. Nato gularni prevodnik zavrtite v obroč in ga vstavite v pritrdilni vijak, ki mora biti tesno privit.

Pomanjkljivost tega načina povezave je, da je zaradi stiskanja aluminija občasno treba stisniti kontakt. Zato mora biti križišče na dostopnem mestu.

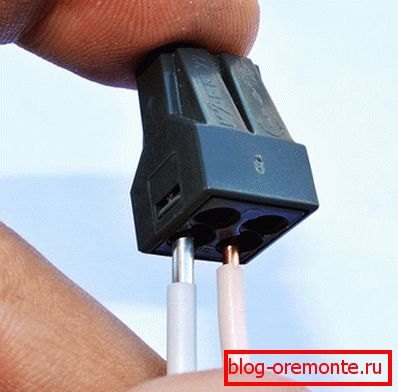

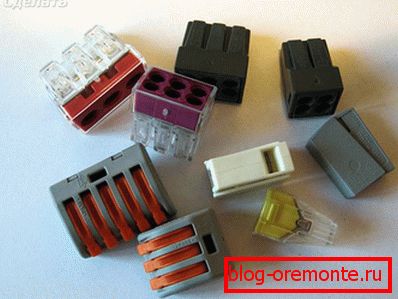

Pomlad

V tem primeru se uporabljajo posebni priključni bloki. Zaradi prisotnosti posebne vzmeti ni potrebe po rednem zategovanju kontakta. Vstavljena aluminijasta žica se varno drži. Terminalne plošče so za enkratno uporabo in ponovno uporabne. Enkratno uporabo se uporablja za povezavo žic, brez nadaljnjega odklopa. Žica je vstavljena v luknjo sponke, ga ne potegnite nazaj. Kar se tiče povezave za večkratno uporabo, lahko žico enostavno potegnete, če pritisnete poseben vzvod, ki drži žico.

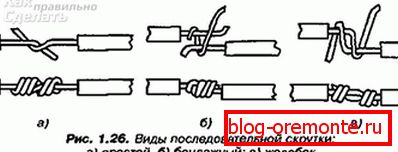

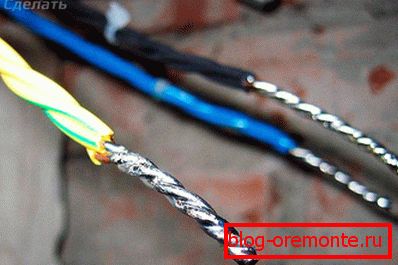

Twist

V redkih primerih je aluminijasta žica mogoče zviti skupaj. Takoj je treba opozoriti, da je ta metoda zelo nezanesljiva in tudi kljub temu, da se je v sotočju uporabljala razmeroma pogosto. To je deloma posledica dejstva, da je bilo v preteklosti število gospodinjskih aparatov in s tem tudi obremenitev na ožičenju manj. Zdaj slika izgleda drugačna.

Poleg tega je trajanje takšne povezave odvisno od različnih dejavnikov, na primer toka, vlažnosti in temperature. Če se temperatura dvigne, se kovina razširi, kar povzroči razkorak med žicami. To lahko povzroči prehodno upornost, kontaktno točko se bo segrelo in nato se bo pojavila oksidacija in sčasoma se bo kontakt popolnoma porušil. Vendar se ta postopek nadaljuje dlje časa, zato je za začasne povezave veljavna metoda zvijanja.

Pri povezovanju aluminija na ta način je pomembno upoštevati naslednja pravila:

  • Žice se morajo enakomerno zvijati.
  • Če je žica debela, potem ne sme biti več kot trije zavoji, za tanko pa najmanj pet.
  • Če so priključene bakrene in aluminijaste žice, je treba bakreno žico kaliti.
  • Kot stična izolacija se priporoča toplotna skrčna cev.

Stalna povezava

V tej kategoriji je več metod, in sicer:

  • Preizkušanje tlaka.
  • Spajkanje.
  • Varjenje

Vsaka od teh metod ima svoje mesto. Na izbiro vpliva več dejavnikov:

  • Razpoložljivost primernih orodij in opreme.
  • Ocenjena trenutna obremenitev.
  • Premer žice.
  • Razpoložljivost potrošnega materiala.
  • Razpoložljivost ustreznih veščin.

Upoštevajte vsako metodo trajne povezave ločeno.

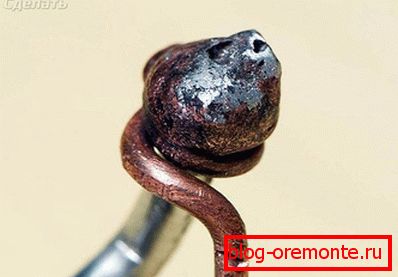

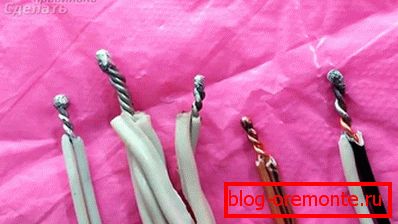

Varjenje

Hitra in zanesljiva povezava. Poleg tega je ta tehnologija pomembna, če morate narediti veliko število povezav. Vendar pa to zahteva varilni transformator in veščine.

Varilni postopek je naslednji:

  • Žice so prepletene med seboj.
  • Na koncu uporabite poseben tok.
  • Po varjenju pride do ogljikovih elektrod do 2 sekund.
  • Zato se na koncu zvijača tvori kapljica.

  • Kapljico je treba obdelati s topilom in nato lakirati.
  • Ko je lak suh, je spojina izolirana.

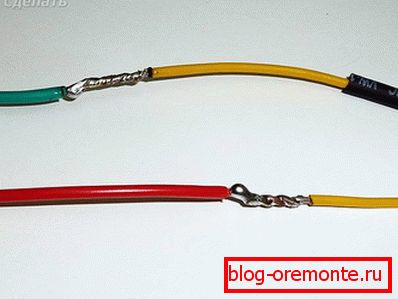

Spajkanje

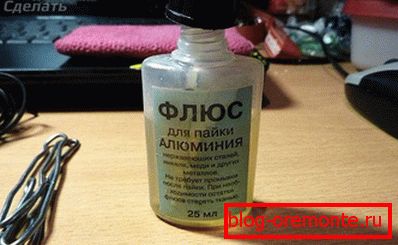

Metoda spajkanja je enostavna. To bo zahtevalo komponente, kot so rosin, spajkalnik, spajkalniki in dodatni elementi. Torej, žica je zasukana in po spajkanju na njih spajka.

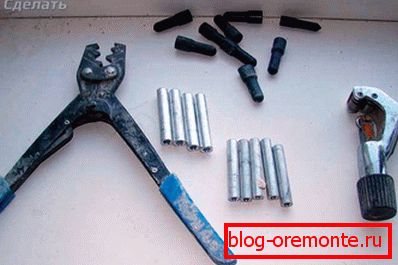

Preizkušanje tlaka

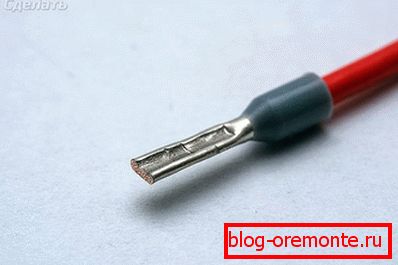

Takšna povezava bo zahtevala posebne klešče in rokavke, ki so votle palice. Za stiskanje očistite konce žic, jih vstavite v rokav in opravite stiskanje na treh mestih. Poleg tega lahko zavrtite žice.

Če je žica aluminija, potem uporabite aluminijasto pušo, za baker - bakreno tuljavo. Če kombinirate aluminij z bakrom, so bakreno-aluminijski rokavi v prodaji.

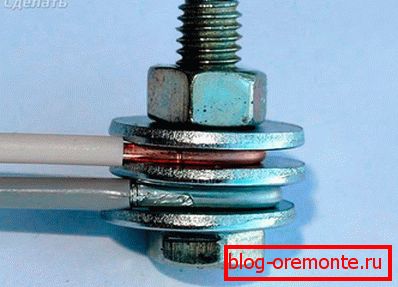

Aluminijasta in bakreno žica

Priključitev 2 žic iz bakra in aluminija lahko povzroči nekaj težav. Težava je v potencialni razliki, katere razlika doseže do 0,65 mV. Če se zaradi te razlike poveča vlaga, se bo stik zlomil. Poleg tega se bo stik segreval, kar lahko pripelje do katastrofalnih posledic.

Zato priporočamo priključitev teh dveh žic, tako da med njimi ni neposrednega stika, in sicer:

  • enodelen;
  • navojni;
  • terminal;
  • z vzmetnim kontaktom.

Z uporabo teh tehnik se aluminij lahko poveže z bakrenimi žicami.

V tem članku smo preučili več načinov povezovanja žic med seboj. Če poznate druge metode, potem na koncu tega članka pustite komentarje.

Video

V zagotovljenem video materialu se lahko seznanite z drugimi tanjšanjem povezave aluminijaste žice:
