Kako povezati žice v razvodni škatli

Brez električnega tokokroga ni mogoče priključiti nobenih priključkov, žic ali kablov. Za to je posebna škatla. Nahaja se pod stropom in je okrogla ali kvadratna škatlasta iz polimernega materiala.

V tem članku bomo opisali, kako pravilno vzpostaviti povezave, prikazali bomo diagrame, fotografije in video navodila.

Zakaj uporabljati spojno omarico

Obstajajo primeri, ko namestitev električne napeljave zanemarja namestitev takšnih distributerjev, saj je to samo zapravljanje časa, ker je treba najprej namestiti škatlo, nato pa mora biti priključen nanjo, kar bo privedlo do dodatnih težav. Lažje je samo, da naredite zvitek, izolacijo in trpežni omet steni. Ampak tukaj morate razmišljati malo naprej, ker v tem primeru manjkajo pomembne točke:

  • Ni prostega dostopa do žic. Na primer, če vtičnica ne deluje v vaši sobi ali je svetloba izginila, po preverjanju pa se je izkazalo, da je problem napaka. Kako narediti ček? Popolnoma očistite konec? Odtrgajte ozadje, omet, da pridete do zasuka? To bo uničilo vaše popravilo.
  • Če želite namestiti dodatno vtičnico. Priključitev ni vedno priročna, saj so žice iz predhodno nameščene vtičnice. Zahvaljujoč razvodni škatli lahko enostavno vzpostavite nove povezave.
  • Regulatorna šifra za OES pravi, da morajo biti "sklepi in podružnice na voljo za pregled in popravilo", zato namestitve takšnega distributerja ni mogoče zanemariti.
  • Odsotnost takih distributerjev je v nasprotju s standardi požarne varnosti.

Kot lahko vidite, ima razdelitveno polje pomembno vlogo. Toda njegova namestitev je le začetek. Še vedno je povezati vse žice v njem. Kateri je najboljši način za to? Poglejmo nekaj načinov.

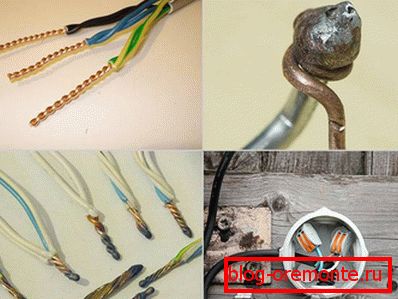

Vrste spojin

Kaj je problem pri povezovanju žic? Zagotovite, da dober stik živi skupaj, tako da se veriga ne zlomi in ni nevarnosti kratkega stika. Da bi to zagotovili, lahko ukrepate na več načinov:

  1. Twist.
  2. Preizkušanje tlaka.
  3. Varjenje.
  4. Spajkalnik.
  5. Uporaba vijačnih sponk.
  6. Vezne povezave.
  7. Samozatezni terminali.

To so dokazane metode v letih, ki jih lahko uporabite za zagotovitev zanesljivega stika. Poglejmo si vse od njih natančneje. Naučili se boste, kako pravilno povezati žice z eno od teh možnosti.

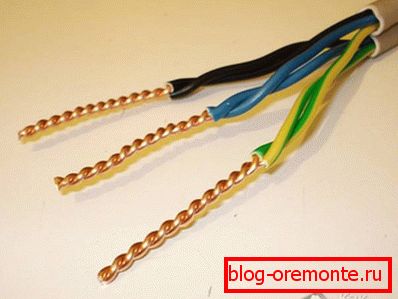

Twist

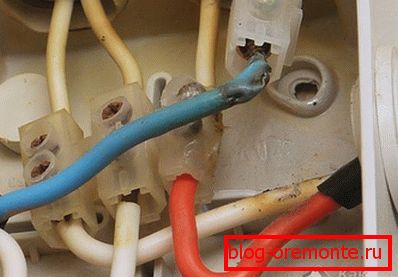

Tako zvijanje v razdelilni omarici je uradno prepovedano. V sedmi izdaji regulativnega dokumenta EMP, poglavje 2, klavzula 2.1 / 21, so naštete vse vrste dovoljenih povezav, vendar niso prepletene. In to ni presenetljivo, saj je tak stik občutljiv na impulzni tok in ima veliko kontaktno upornost. Sčasoma se bo stik poslabšal in samo izgorel. Zaradi dejstva, da je kontaktno območje majhno, s težkimi obremenitvami se zgodi ogrevanje in stik še dodatno oslabi.

Ta vrsta povezave ni priporočljivo uporabljati, kljub dejstvu, da ga nekateri mojstri še vedno uporabljajo. Če izberete twist, vsa odgovornost pade na vas.

Ta možnost je izbrana zaradi njene preprostosti. Dovolj je izolirati 10-20 mm izolacije in s kleščami prepletati žice. Tudi naši očetje in prabadi. Toda takšna povezava je pogosto nezanesljiva, še posebej, če se uporablja aluminijasto jedro.

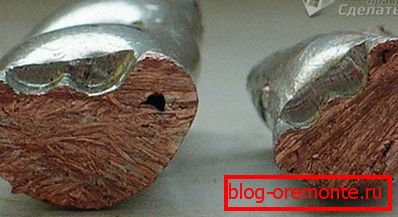

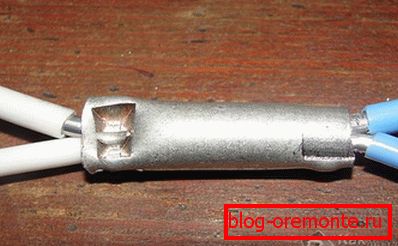

Križna spojka

Precej zanesljiva metoda, za katero boste morali kupiti povezovalni tulec. Morate ga prevzeti glede na premer priključka. Odvisno od žic, ki jih priključite, je izbran material samega rokava. Za bakrene žice mora biti rokav baker, aluminij - aluminij. Če želite povezavo zanesljivo, se rokav stisne s posebnim orodjem, ki se imenuje tiskovni gumbi. Ta tehnologija je precej učinkovita in je skupaj z drugimi metodami v normativnih dokumentih.

Za povezavo na ta način potrebujete:

  1. Odstranite izolacijo, glede na dolžino vašega rokava.
  2. Žice preklopite v snop in jih vstavite v rokav.
  3. Stiskalnico stisnite s pomočjo pritiska.
  4. Izolirajte mesto zvijanja s skrčljivim ali izolirnim trakom.

V tem delu uporaba klešč ni priporočljiva, saj povezava ne bo dovolj zanesljiva. Bolje je, da kupite klešče za tisk ali jih sposodite od dobrih sosedov.

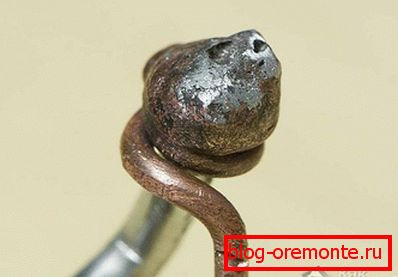

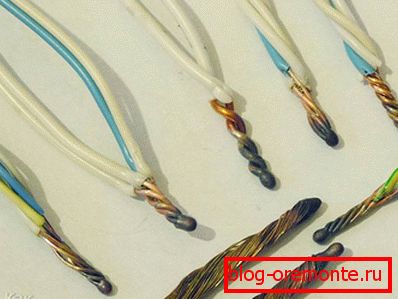

Varjenje

To metodo lahko imenujemo najbolj zanesljiv in varen, saj so žice povezane s fuzijo in postanejo eno. Zaradi dejstva, da varjenje ne bo oksidiralo, s tem časom ta stik ne bo oslabil. Toda za izvedbo takšnega dela boste potrebovali spretnosti za delo z opremo za varjenje.

Poleg spretnosti morate pripraviti:

  • 24-voltni varilni stroj z zmogljivostjo več kot 1 kW;
  • varilne rokavice za zaščito kože;
  • očala ali maska ​​za varjenje;
  • brusni papir za odstranjevanje žic;
  • pisarniški nož za odstranjevanje izolacije;
  • ogljikova elektroda;
  • fluks, zaradi česar se talina zaščiti pred izpostavljenostjo zraku.

Ko so vsa orodja in materiali pripravljeni, ostane samo varjenje, kar ni težko. Delo lahko razdelimo na več korakov:

  1. Odstranite izolacijo pri 60-80 mm in jih posujte z brusnim papirjem. Vene bi morale sijati.
  2. Povežite žice z zvijanjem, navijanjem enega proti drugemu, tako da so konci na drugem nivoju. Priporočljivo je, da dolžine najmanj 50 mm.
  3. Pretočite tok v vdolbino vaše elektrode.
  4. Postavite "maso" naprave na golo žico, vklopite varilni stroj in pritisnite elektrodo na vrh zvitka.
  5. Držite elektrodo, dokler se ne oblikuje krog, ki se imenuje kontaktna točka. Ponavadi traja 1-3 sekunde.
  6. Še naprej je treba očistiti točko toka in izolirati mesto varjenja s skrčno cevjo ali trakom.

Ta vrsta spojin bo trajala dolgo časa. V nekaterih starih Hruščovih tako varjenje hranijo 50 let in stabilno opravlja svojo funkcijo.

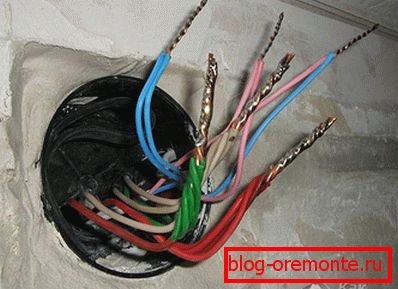

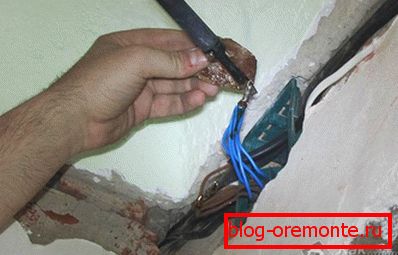

Spajkalnik

Metoda je zelo podobna varjenju, le v tem primeru so žice povezane s spajkanjem. Za ta dela boste potrebovali spajkalnik. Za delo boste potrebovali:

  • spajkalno železo;
  • fino smirkovim papirjem;
  • kanifil (flavta);
  • krtačo za nanašanje kolofonije;
  • kositrovo olovno spajkanje.

Postopek je enak kot pri varjenju:

  1. Odstranjevanje izolacije in odstranjevanja peska.
  2. Twist.
  3. Uporaba fluksa.
  4. Neposredno spajkanje. Spajka se zlije na spajka, ki se mora dotakniti v sam obračalnik in trdno povezati žice.

Pogosto ta metoda spoji bakrene žice, vendar če kupite posebno spajkanje za spajkanje aluminija, potem lahko spajate baker iz aluminija.

Spajkanje je precej zanesljivo, vendar ni priporočljivo na tistih mestih, kjer je močna toplota. Poleg tega lahko pri mehanskem delovanju povezava oslabi.

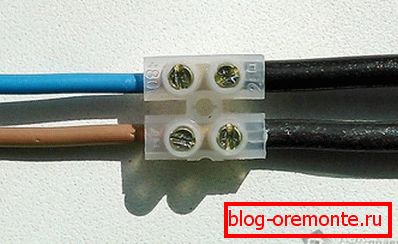

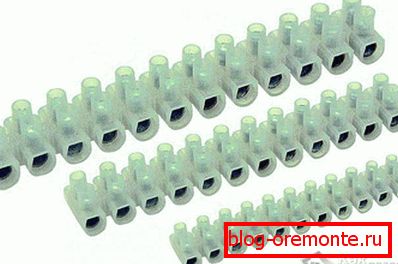

Uporaba vijačnih sponk

Ta metoda je hitra, preprosta in učinkovita. In kar je najpomembnejše, lahko različne kovine skupaj s takimi posnetki. Na primer, če morate povezati aluminij in bakrene prevodnike, za katere je znano, da so kontraindicirane. Ti posnetki so zelo preprosti in kompaktni, njihova vrednost pa vas lahko preseneča.

Če želite žice povezati s posnetki, morate opraviti le dva koraka:

  1. Odstranite 5 mm izolacije.
  2. Vstavite v sponke in privijte vijak.

To je vse, kot si lahko ogledate, vse je zelo preprosto in hitro. Pomembno je samo nadzirati silo, s katero objemate. Preveč lahko privijte vijak, ki lahko poškoduje žice. Pri delu z aluminijastimi žicami morate biti previdni.

Edina pomanjkljivost pri vijačnem povezovanju je, da je pri delu z večžilnim kablom treba z gumo pregibati s posebno šobo, da se zagotovi normalni kontakt in integriteto žice.

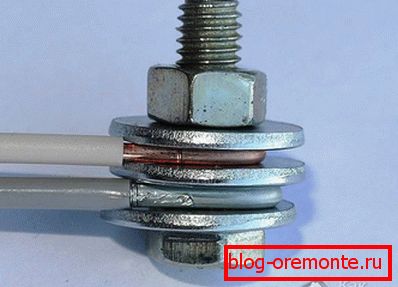

Vezne povezave

Takšna povezava je precej zanesljiva, vendar okorna. Za sodobne razdelilne omarice ne bo delovala zaradi svoje velikosti, ampak za velike škatle v starem stilu - ravno prav. Ta metoda lahko združuje homogene in različne kovine. Delo se izvaja na naslednji način:

  1. Na sornik postavimo jekleno podložko.
  2. Izolacija je odstranjena iz vodnikov in so oblikovana v obliki obroča.
  3. Prvi obroč je pritrjen na vijak.
  4. Potem pa je na drugem jeklenem podložku, ki se po prvem položi na sornik.
  5. Z zgornje postavitve na drugo povezovalno žico.
  6. Celoten "sendvič" je pritrjen z orehom.
  7. Na koncu je vse potrebno izolirati.

To je oblikovanje, ki omogoča, da je kontakt težek. Če morate povezati več parov žic, potem ta možnost ne bo najboljša.

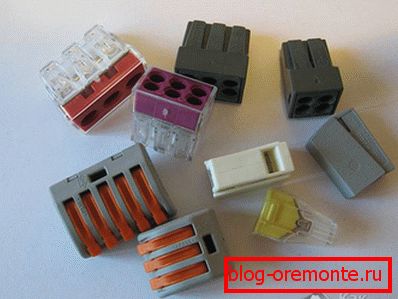

Samozatezni terminali

Ta metoda lahko imenujemo najbolj moderna, priljubljena in enostavna za uporabo. Vse kar potrebujete je kupiti posebne terminale v trgovini. Znotraj teh terminalov je posebna pasta, ki preprečuje oksidacijo kovin. Zaradi tega se v take spojine lahko vstavijo različne kovine.

Naloga je naslednja:

  1. Iz vsake žice se odstrani 10 mm izolacije.
  2. Vzvod, ki se nahaja na sponki, se dvigne.
  3. Provodniki so vstavljeni v priključek.
  4. Ročica je spuščena v prvotni položaj.

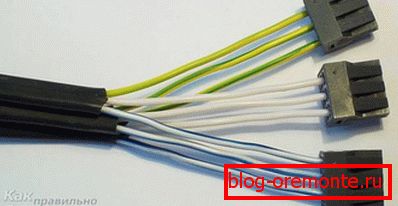

Če vaši posnetki nimajo vzvodov, jih je treba vstaviti, preden se terminal pritrdi na svoje mesto.

Upoštevali smo najbolj zanesljive metode, s katerimi lahko priključite žice v razvodni škatli. To je zelo pomembna faza električnega dela, saj je 70% napak med delom natančno sestavljeno iz napačne povezave vodnikov. Ampak, če vi, tudi brez izkušenj s podobnimi deli, uporabite metode, ki so opisane v tem članku, lahko enostavno storite vse, kar je v skladu z zahtevami standardov. Toda katera od teh metod, ki jih je treba izbrati, je odvisna od vaših sposobnosti in želja.

Video

Ta videoposnetek prikazuje, kako žično spojiti:

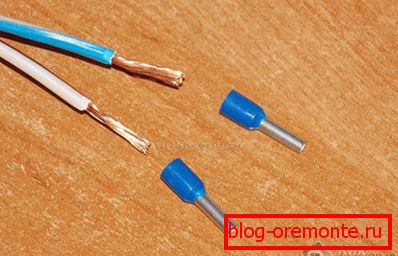

Naučili se boste vse o stiskanju žic ali pregibanju nasvetov iz materiala, navedenega v tem videu:

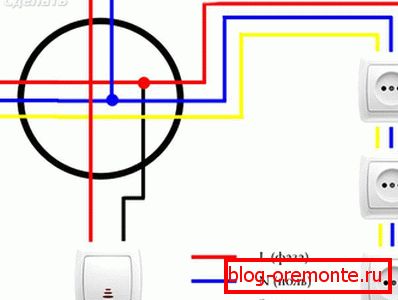

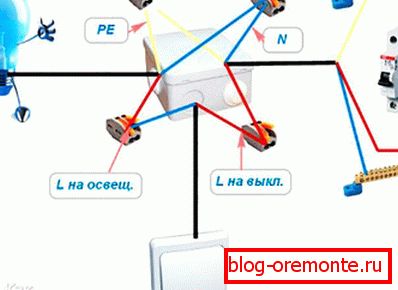

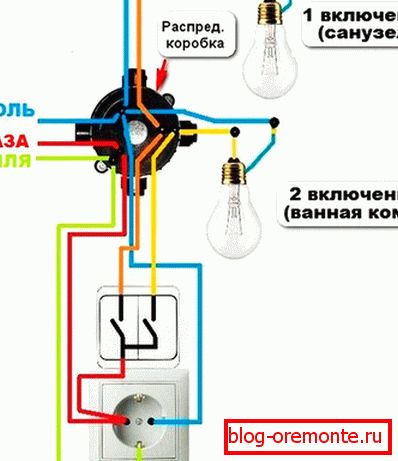

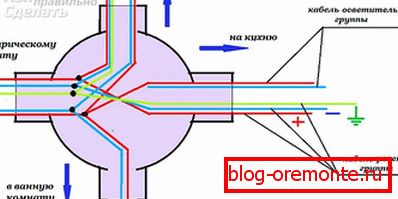

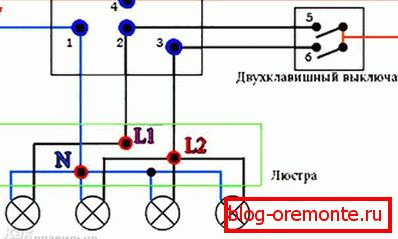

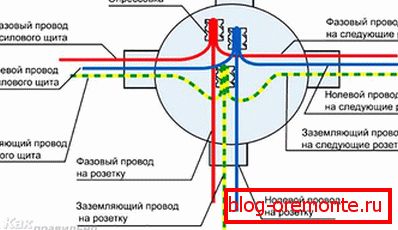

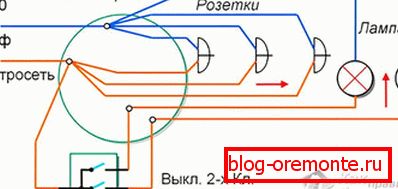

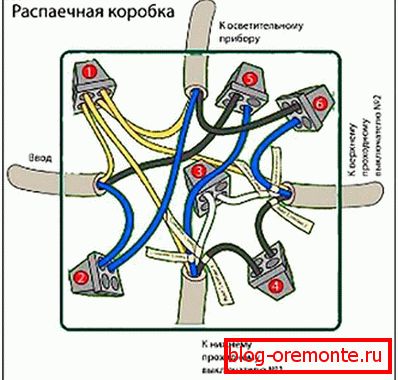

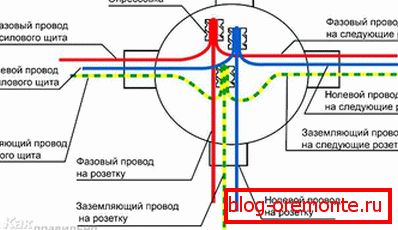

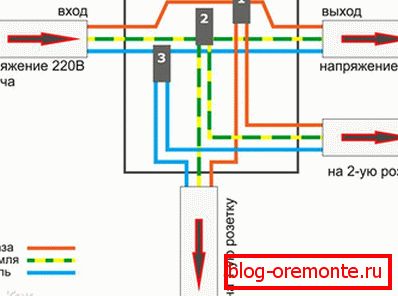

Sheme
