Kako priključiti ozemljeno vtičnico

V zasebnih stavbah in apartmajih novih stavb, katerih ožičenje je izdelano z uporabo trikotno napeljave, se lahko problem ozemljitve praviloma enostavno reši. Toda kako povezati vtičnice z ozemljitvijo v hišah starih stavb, ki jih vsi ne poznajo.

V takih hišah je ožičenje izvedeno v obliki dvožične linije, zato je naloga nekoliko bolj zapletena. Če želite to rešiti, boste morali sprejeti številne dodatne ukrepe. Te operacije se navadno skrčijo na organizacijo drugega (ozemljitvenega) jedra, ki se razteza od ploske plošče do ozemljenega električnega dostopnega ščita.

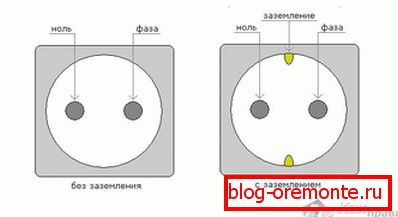

Možnosti ozemljitve

Pri izvedbi električnega dela, ki omogoča enostavno povezavo z omrežno vtičnico z ozemljitvijo, so možne naslednje možnosti:

  • Postavitev dodatnega vodila iz bakrene žice določenega premera in se raztegne iz prostora na distribucijsko ploščo za dostop s prostimi ozemljitvenimi sponkami
  • Namestitev tako imenovane "ničle", katere bistvo je povezati ozemljitveni kontakt izhoda z "ničelno" žico. Strokovnjaki električarji menijo, da je ta način povezave bolj prijeten, saj je v tem primeru mogoče uporabiti zaščitne odklopne naprave v liniji.

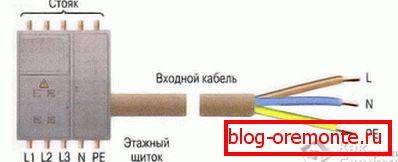

Izolacija žic, dobavljenih v stanovanje za udobje povezave, je narejena v različnih barvah. Talna žica v skladu s standardom je izolirana z mešano rumeno-zeleno barvo, medtem ko je fazni vodnik običajno narejen iz rjavega ali rdečega ovoja. Žica "nič" v večini primerov poteka v modri ali modri izolaciji.

Če so v apartmaju razvodne omarice, se lahko poveže neposredno z njimi (seveda s tretjim ozemljitvenim vodnikom).

Postopek povezave

Takoj, preden priključite dvojno ozemljeno vtičnico, boste morali opraviti naslednje pripravljalne ukrepe:

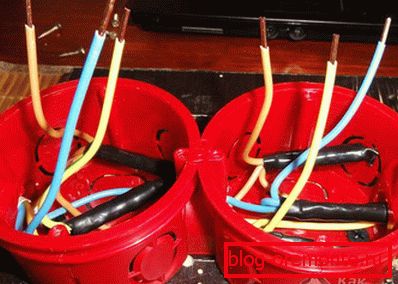

  • odstranite konce žic, ki napajajo vtičnico;
  • odstranite dekorativni pokrov iz vgrajenega izdelka;
  • odvijte pritrdilne vijake na sponkah, na katere bodo žice kasneje priključene.

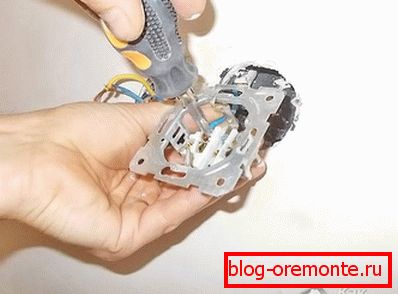

Nadaljnje manipulacije, povezane s priklopom vtičnice, se praviloma zmanjšajo na naslednje postopke:

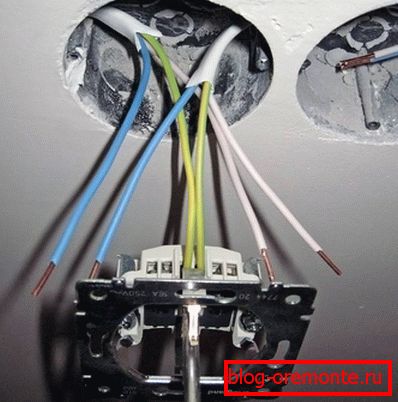

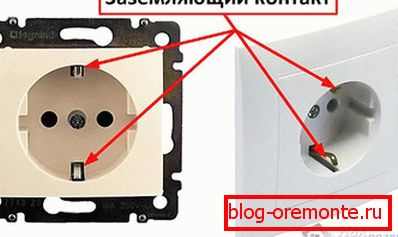

  1. Konci žic, ki so iztisnjeni iz plastične embalaže, potekajo do kontaktov in jih naložijo v ustrezne priključne luknje. Fazne in nevtralne žice se lahko priključijo ne glede na njihov funkcionalni namen (tj. Jih je mogoče zamenjati). Nasprotno pa mora biti ozemljitveni vodnik priključen na priključni blok s posebno oznako, ki je simbol tla.
  2. Po priključitvi žic se ohišje brez pokrova pritrdi z vijaki za samoprezanje v plastično montažno škatlo (škatla); hkrati pa so oskrbovalne žice lepo vtisnjene v svoj primer.
  3. Iztočnice starega tipa so opremljene s posebnimi nogami, ki omogočajo pritrditev ohišja s privijanjem vijakov.
  4. Po pritrditvi vtičnice v spodnjo ploščo ponovno preverite vijake na sponkah in šele potem zamenjajte okrasni pokrov.

Na koncu morate opozoriti, da pred izvajanjem celotnega obsega aktivnosti za priključitev vtičnice odstranite napajanje iz celotnega stanovanja. Takšen izklop se običajno opravi z izklopom ustreznega avtomatskega dela ali odvijanjem čepov.

Video

V naslednjem videu lahko vidite, kako je ozemljena vtičnica nameščena na profesionalni ravni:

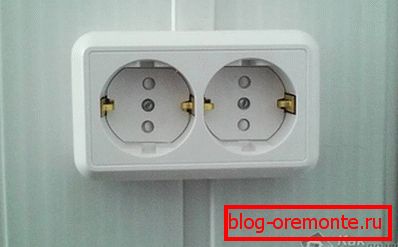

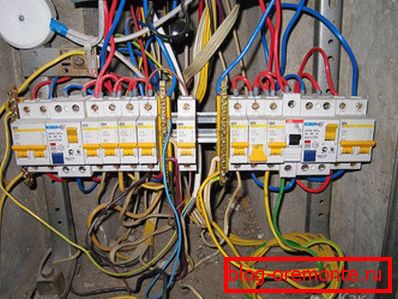

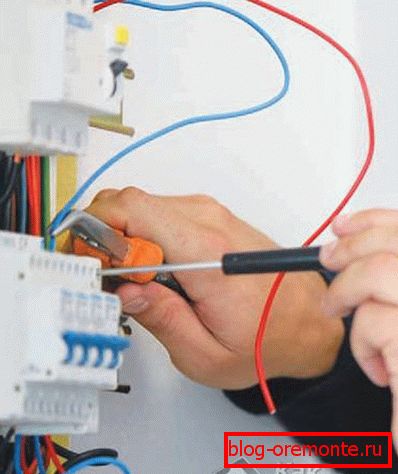

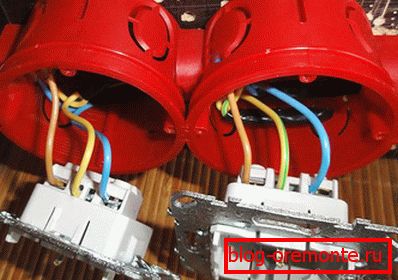

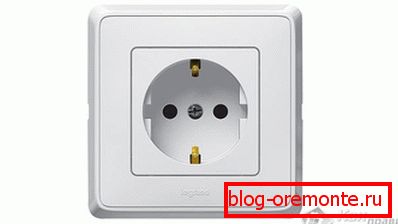

Fotografija

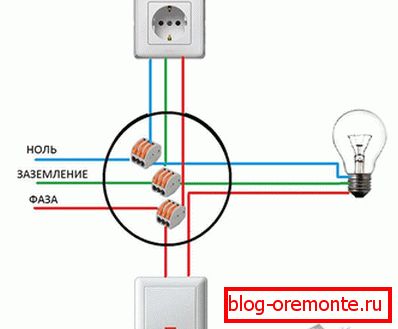

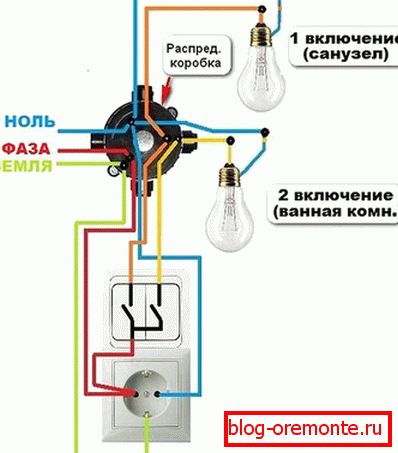

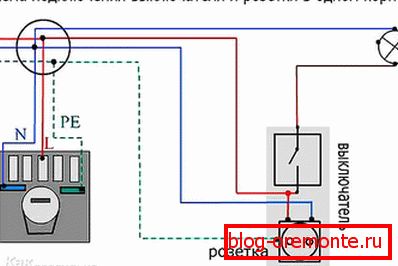

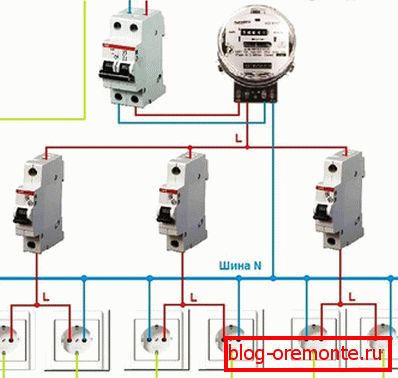

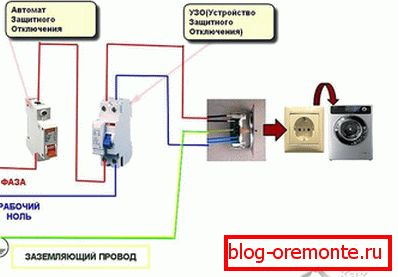

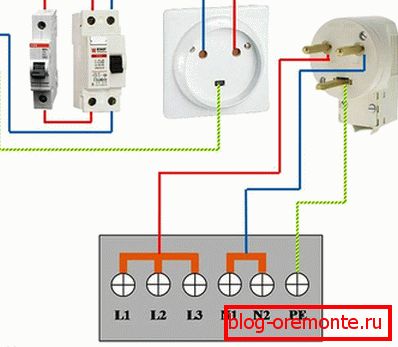

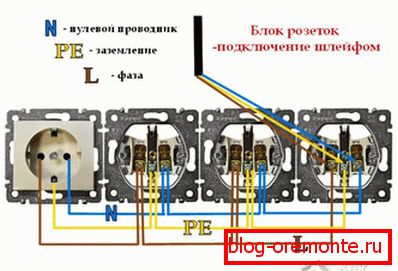

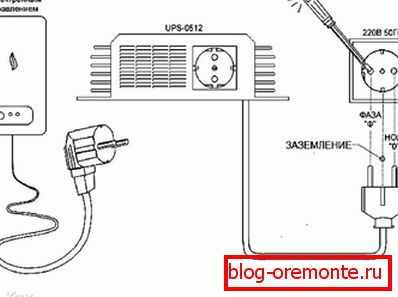

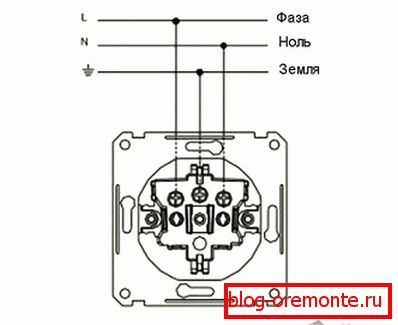

Sheme

Programi, ki vam jih ponujamo, vam bodo pomagali pravilno priključiti vtičnico z ozemljitvijo:
