Namestitev diy led traku

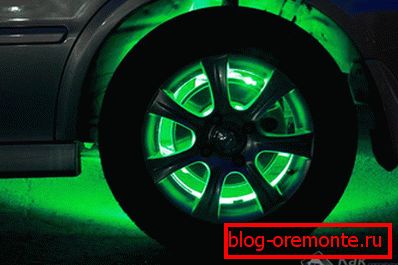

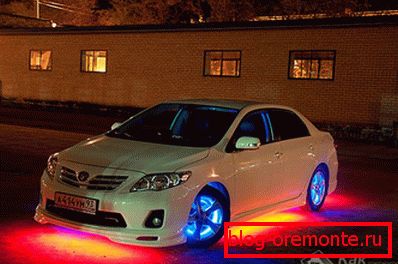

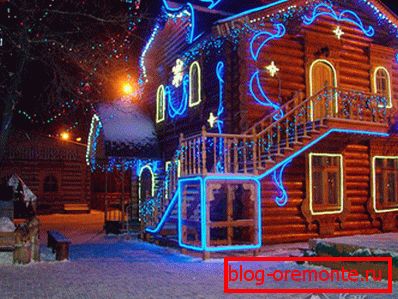

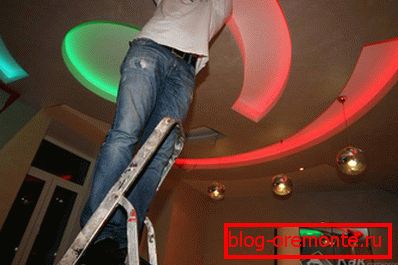

LED trak je sodoben, univerzalen vir razsvetljave, ki se lahko uporablja v dekorativne namene v in zunaj prostorov. Večplastne stropne strukture, notranje luke in niše, pohištvo, avtomobili, panoje - to je majhen seznam krajev, ki preoblikujejo takšno razsvetljavo. Kompaktno in prilagodljivo napravo za osvetljevanje lahko postavite v težko dosegljiva mesta, zato lahko dolgoročna uporaba ne skrbi za pogoste zamenjave. V tem članku bomo pogledali, kako narediti namestitev LED traku naredite sami.

Vrste LED trakov

Svetlobni trakovi so izdelani iz traku dielektričnega materiala, na katerem se diodi, ki oddajajo svetlobo, določijo v enakih intervalih. Na traku se uporabljajo posebne poti, po katerih poteka električni tok. Za omejitev toka v vezje so upori. Širina svetlobne naprave je od 8 do 20 mm, debelina je le 3 mm. Stopnja osvetlitve je odvisna od števila LED na 1 meter traku, lahko se razlikuje desetkrat - 30-240 kosov. Velikost vsake diode je označena z oznako traku, večja je, bolj intenziven svetlobni tok. V močnih napravah so svetlobni viri razporejeni v več vrsticah. Dolžina standardnega traku je 5 metrov, prodana je na kolutih. Rezalni kraji so označeni na podlagi, trak lahko razdelimo le vzdolž teh črt.

Glavna klasifikacija LED trakov temelji na barvi, ki jo oddaja žarek:

  1. SMD - enobarvna barvna slika (bela, modra, zelena, rdeča). Bela različica sijaja je razdeljena na toplo, zmerno in mrzlo.
  2. RGB - LED trak z osvetlitvijo katerekoli barve. V notranjosti primera so nameščene tri diode, označene z imenom barv - rdeče, zelene in modre barve. Njihova kombinacija, ki jo ustvari delo krmilnika, daje sijaj. Stroški tega oblikovanja so trikrat višji od SMD traku.

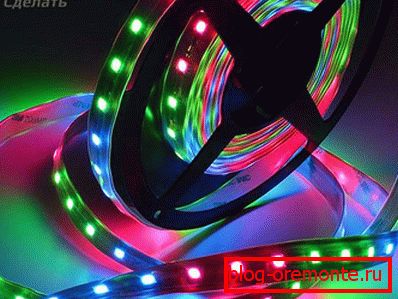

Razsvetljave se izdajajo odprto, namenjene za notranjo montažo in vlago, ki se izračuna za uporabo na cesti in v vodi, razred zaščite - IP. Za lažje montažo so nekateri LED trakovi opremljeni s samolepilnim filmom.

Prednosti in slabosti

  • Kompaktna velikost in plastična struktura, ki traku omogočata, da sprejme želeno obliko.

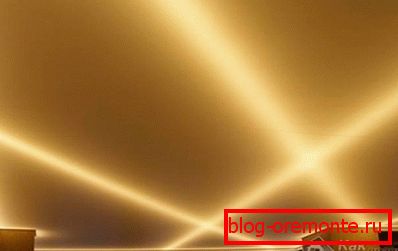

  • Izjema je pregrevanje, kar je pomembno pri osvetlitvi razteznih stropov in drugih temperaturno občutljivih površin.
  • Sposobnost izbire barve z nastavitvijo kombinacije barvnih kombinacij.
  • Enostavnost namestitve, prisotnost dvostranskega traku ne zahteva nobenega napora za namestitev.
  • Veliko trajanje delovanja, znatno večje od trajanja uporabe tradicionalnih žarnic.
  • Številne uporabe.
  • Ekonomična poraba električne energije, ki se ne porabi za ogrevanje.
  • Varnost - ta svetlobni vir ne vsebuje škodljivih plinov in nečistoč, nima pulsacije.

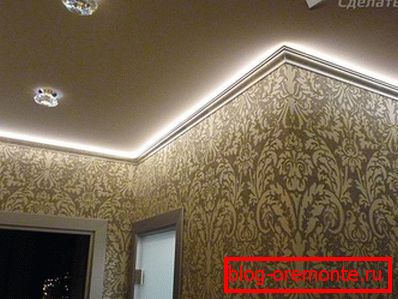

Glavna pomanjkljivost LED razsvetljave je visok strošek, za ustvarjanje popolne glavne osvetlitve pa bodo potrebni visoki stroški. To je povzročilo uporabo trakov kot dodatno ali dekorativno stropno razsvetljavo.

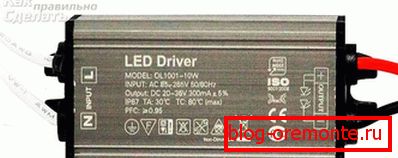

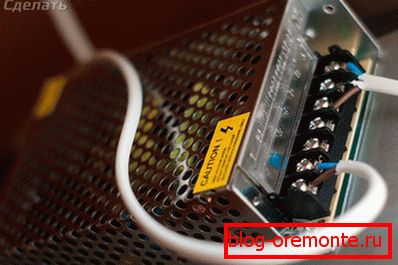

Izbira napajanja

Če želite upravljati LED trak, je potreben vir napajanja DC, zato je izključena povezava s skupnim omrežjem. Napravo morate napravo, ki pretvarja izmenični tok v enosmerni tok, napetost 12 ali 24 voltov. Če želite izbrati pravo napajanje, morate izračunati njegovo moč. Za izračun se upoštevajo vrednost moči 1 meter traku, skupni posnetki uporabljene svetlobne naprave in varnostni faktor. Na primer, SMD 3014 z dolžino 6 metrov - 24? 6? 1,15 = 165,6 W - vrednost električne energije za napajanje. Delovno napetost traku označuje proizvajalec.

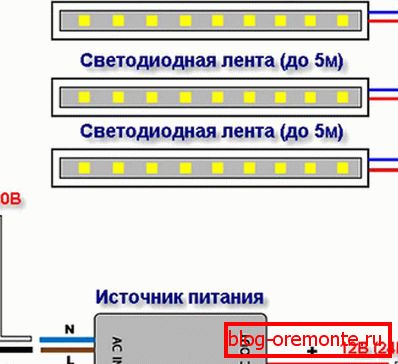

Če uporabljate več trakov, je mogoče narediti splošno napajanje, toda zaradi visoke moči ima taka naprava velike razsežnosti in s skritimi postavitvami bo težko. Za vsak svetlobni trak je primernejši za dviganje ločenega vira energije. Razmišljajte, kako priključiti LED trak na napajanje, izberite vzporedno vezje. Če trak povežete v seriji, bodo oddaljene diode prejele manj napetosti in bodo dolge.

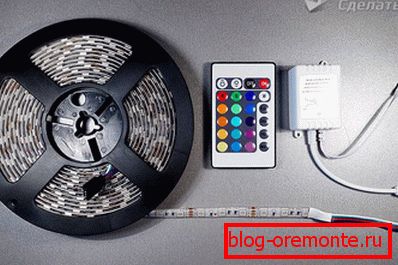

Priključitev traku RGB zahteva vključitev krmilnika v vezje. Če se priključite neposredno na napajanje, se bo trak zasvetil, barva pa se ne bo spremenila. Obstajajo štiri žice za povezavo in na krmilniku so priključki z barvami:

  • B je modra.
  • G - zelena.
  • R je rdeča.

Pri četrti žici je terminal označen z številko napetosti - 12 ali 24 V. Po priključitvi na LED trak je krmilnik priključen na napajanje.

LED trak lahko vsebuje le LED diode iste barve. V tem primeru krmilniku ni treba povezati.

Namestitveni koraki

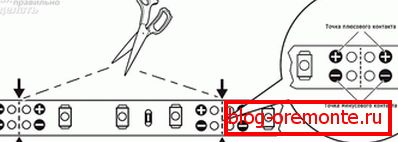

Delo se začne z razrezom trakov želene dolžine, potrebno je zagotoviti, da se rez prekorači s posebnimi oznakami. Povezovalni odseki traku lahko izvedemo na dva načina: z uporabo posebnih priključkov LED ali spajkanja. Sestavljanje vezja s priključki je lahko zelo hitro in dovolj preprosto, da trak postavite na kontaktno ploščico in zaprite pokrov. Ta mehanska metoda ne zahteva nobenih veščin, vendar so stroški dela precej visoki, če je potrebno več povezav, kar bo znatno povečalo stroške razsvetljave.

Najenostavnejši napajalnik ima dva priključka, ena plus druga je minus, zato je pomembno, da jih ne zamenjate pri povezovanju s krmilnikom, sicer bo naprava neuspešna. Po zbiranju celotnega tokokroga je prek vhoda napajanja priključen na omrežje. Če LED trak deluje pravilno, ga lahko nastavite na izbranem mestu.

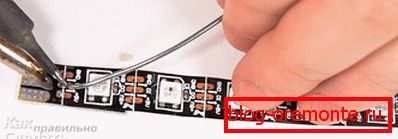

Če je potrebno spojiti konca traku brez priključka, uporabljamo nizko močno spajkalno železo. Na kontaktne blazinice spojnih tirov se nanese sloj spajke, zaščitno folijo pa je treba odstraniti iz traku. Nadalje se oba dela med seboj prekrivata in segrevata s spajkalnikom, dokler se spajka ne stopi.

Dolžina svetlobnega traku ne smete delati več kot pet metrov, ker svetleče diode na koncu traku ne bodo sijale pri polni moči.

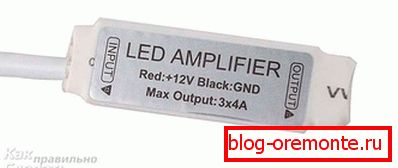

Če želite priključiti več barvnih trakov, je nameščen ojačevalnik. Ta naprava je nameščena za prvi LED trak, druga pa je povezana z njim. Ta shema uporablja en krmilnik in dva napajalnika. Enobarvni svetlobni trak ima samo dve žici za priključitev na napajanje: rdeča pomeni plus in modra sredstvo minus.

Priključek izvedemo mehansko ali s spajkanjem. Za to so konci žic odstranjeni iz izolacije in konzervirani. Na kontaktne dele traku se uporablja tudi plast spajkanja. S pritrditvijo žic na kontakte se jih izmenično dotaknejo s spajkalnikom. Kljub nizki napetosti je treba golo konce zaviti z izolirnim trakom. Zatemnilnik se lahko namesti v vezje med trakom in napajalnikom za uravnavanje svetlobnega toka.

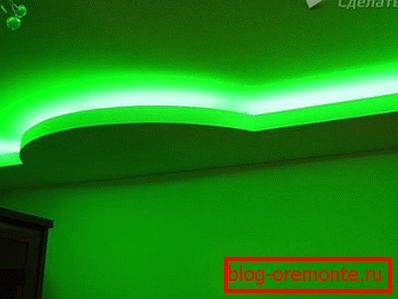

Namestitev LED stropne svetilke je na čisti in razmaščeni površini. Samo s spremljanjem tega stanja zagotovite zanesljivo pritrditev svetlobne naprave.

Najnovejši modeli LED trakov so na voljo s kompletnim sklopom vsega, kar je potrebno za priključitev - napajalno enoto, ki ima zaščito pred napačnimi polarnostnimi priključki in krmilnikom.

Video

V tem videu boste videli, kako namestite LED RGB LED trak na predmetu:

V tem videoposnetku si boste ogledali, kako povezati LED trak z napajalnikom ter kako prilagoditi svetlost daljinskega upravljalnika in spremeniti barvo osvetlitve ozadja:
