Vgradnja grelnih žlebov

Ko ustvarite projekt strehe, ponavadi poskušate upoštevati verjetnost bremen ob padavinah. Če se taki izračuni ne izvajajo pravilno, se lahko celotna struktura zruši. V nekaterih zimah sneg pada več kot običajno. Da ne bi trpeli zaradi tega, morate namestiti ogrevalne žlebove.

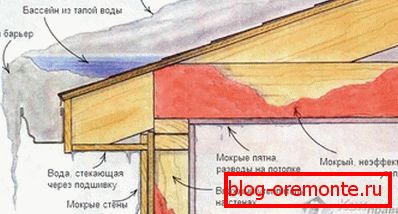

Zakaj se nabira led

Vzroki ledu so povezani z zunanjimi in notranjimi dejavniki:

  • Pogoste spremembe temperature. To vodi k dejstvu, da se je po snegu, ki se je že spuščala, talina strmoglavila, zamrznila in prekrila naslednjo.
  • Ne v kotu nagiba strehe. Izračunati ga je treba v skladu s podnebnimi značilnostmi določenega območja.
  • Neočiščeni odtočni kanali. V jeseni bi lahko žleb zaspal. Zamaši luknje, ki preprečujejo odtok vode.
  • Nezadostno segrevanje podstrešnega prostora.
  • Prisotnost podstrešne sobe. Pri uporabi podstrešja kot dnevne sobe se izpusti para, poleg tega pa se poveča temperatura tla. Od tega snega se topi in voda zamrzne.
  • Nepravilno čiščenje streh.

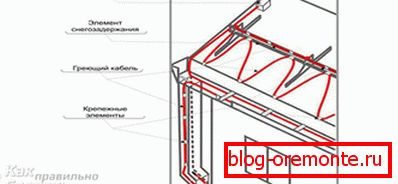

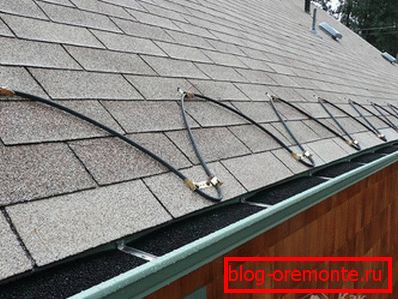

Ogrevalni sistem za žlebove je običajno nameščen skupaj z ogrevanjem nekaterih delov strehe. Naprava te vrste ima naslednje naloge:

  • Odstranjevanje ledenih in zamrznjenih vozličkov na strehi.
  • Preprečite gnilenje strešnih krovov zaradi kopičenja vlage.
  • Osvoboditev zastojev za prehod tekočine.
  • Preprečite nenadne spremembe temperature, kar lahko povzroči poškodbe nekaterih materialov.
  • Zmanjšajte težo padajoče plasti sedimentov, da zmanjšate obremenitev.
  • Podaljšanje življenjske dobe tla in celotnega strešnega sistema.
  • Avtomatizirajte čiščenje streh.

Načelo delovanja ogrevalnega sistema

Ogrevalni sistem deluje v samodejnem načinu. Noben intervencija uporabnika ni potrebna. To je zagotovljeno z dejstvom, da zasnova zagotavlja prisotnost posebnega senzorja, ki nenehno sprejema podatke o temperaturi okolice. Prenaša signal regulatorju, ki zapre napajalno vezje električnega toka in grelni elementi že delujejo, segrevajo plast snežne odeje ali ledu.

Po potrebi lahko aktivirate ročno, ponavadi je to dodatno stikalo.

Izberite vrsto grelnega kabla

Osnova celotnega mehanizma je grelni kabel. Za nekatere je ta koncept nekaj novega, v resnici pa se takšne rešitve uporabljajo več kot eno leto.

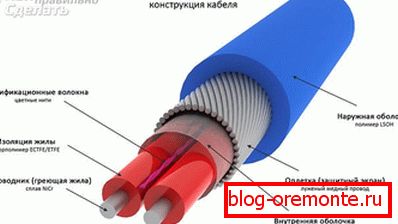

Odporen. Po videzu je podoben navadnemu enostranskem ali strnjenemu aluminijastemu pleteninemu kablu. Ogrevanje pride zaradi notranje upornosti prevodnika. Temperatura se enostavno vzdržuje na isti ravni, kar zagotavlja zanesljivost sistema. Ponavadi je v dostopnem cenovnem razponu.

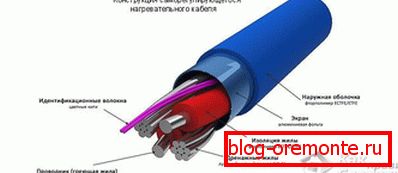

Samoreguliranje. Struktura tega dirigenta je bolj zapletena in njena cena je višja. Kot že ime pove, lahko ta kabel deluje samostojno, brez posredovanja uporabnika. To pomeni, da lahko na različnih področjih obstajajo različne temperature. To je razloženo z naslednjim mehanizmom: med obema prevodnika je izolator, ki v določeni meri prenaša električno energijo. Nižja je temperatura, nižja je upornost, bolj pretočna prehoda in več ogrevanja. Po segrevanju se upor povečuje in prepustnost zmanjša.

Vsaka od teh možnosti ima svoje prednosti in pomanjkljivosti. Uporovni:

  • hitro segrevanje;
  • enostavnost namestitve dvožičnega kabla;
  • enostavnost izračuna moči na linearni meter;
  • S povezavo ni nobenih posebnih odtenkov.

Pomanjkljivosti vključujejo:

  • potreba po določitvi določene deklarirane dolžine;
  • prekomerna poraba električne energije na neenakomernih območjih;
  • Kot pregled pred namestitvijo je na voljo le merjenje upornosti.

Prednosti samoreguliranja vključujejo:

  • možnost uporabe brez termostata;
  • namestitev kosa poljubne dolžine;
  • odpornost proti fizičnemu stresu;
  • bolj ekonomična poraba v primerjavi z uporom;
  • odpornost na padce napetosti;

Nekaj ​​slabosti:

  • relativno visoka cena;
  • počasno segrevanje;
  • visoka zagonska moč.

V nekaterih situacijah zaradi prihranka stroškov se ti dve vrsti združita. Na primer, vzdolž pobočja strehe, kjer je pokrov snega ali ledu približno enak, je dovoljen upor, v žlebovih, odtočnih kanalih in lijakih pa je postavljen samoregulacijski kabel.

Oblikovanje

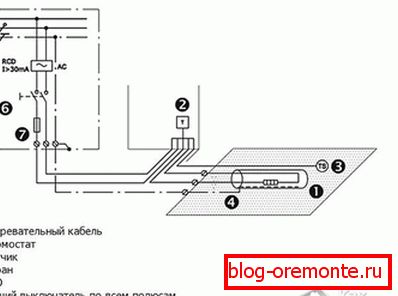

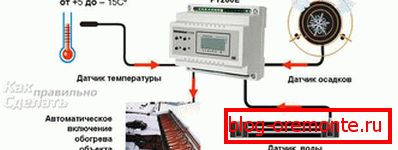

Poleg ogrevalne osnove so še vedno potrebne nekatere komponente:

  1. Temperaturni senzor Najboljša možnost bi bila majhna meteorološka postaja. Lahko bo nadzorovala ne le temperaturo, temveč tudi vlago, pa tudi padavine.
  2. Termostat Za te namene se daje prednost elektronskemu izdelku. Natancneje sledi nihanj in ohranja zadostne obremenitve.
  3. Hladni kabel. Običajno vzamemo v dvojni plašč. Uporabljal bo moč za povezavo tovora. Odsek je izbran glede na skupno porabo sistema.
  4. Signalni kabli. Uporablja se za senzorje temperature in vlažnosti.
  5. Avtomatsko stikalo Število polov je odvisno od dohodnega omrežja.
  6. Montažne škatle. Eden bo potreben za termostat, eden za avtomat, če ni nameščen v splošni ščit in drugi za vremensko postajo.
  7. RCD. Zahtevana postavka. Ta naprava vam bo omogočila, da sledite najmanjšim puščanjem in takoj ustavite pretok električnega toka, da zaščitite vse prebivalce hiše.
  8. Spojke za hermetične kabelske povezave. Pritrditev materiala v obliki vijakov, moznikov, nosilcev za žice.

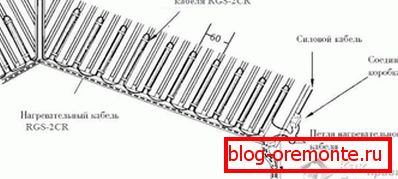

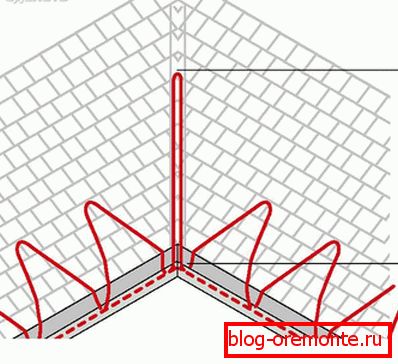

Zdaj je potrebno izračunati dolžino potrebnega ogrevalnega kabla. Da bi to naredili, izmerite dolžino vseh vodoravnih in navpičnih delov. Običajno sta dve črti v žleb, zato je treba rezultat pomnožiti z dvema. Za navpično odtočno cevko obstajata tudi dva, vendar je pomembno, da spodnji del segreva še bolj, saj je bližje tlemi in močneje zamrzne. Pri rezultatu je treba dodati približno 10% staleža. Nadaljeval bo z dodatnimi zavoji v lijakih. Dolžina segmenta, ki bo na strehi, je odvisna od tega, kateri način izbire bo izbran. Lahko se izvaja v več niti ali kači. Višina kačje zanke je izbrana glede na vzorec določenega tlaka, vendar ne sme biti manjša od širine, v kateri se običajno oblikuje zmrzal (v povprečju ta vrednost doseže 35-40 cm). Če na strehi obstaja notranji kot (endova), se ogrevalni kabel nujno prilega. Najmanjša potreba? njegova dolžina v dveh vrsticah.

Kabelska moč vsakega primera se izračuna individualno, vendar je nekaj povprečnih vrednosti:

  • Pri normalnih pogojih je začetno točko 22 W za uporovni kabel in 30 W za samoregulacijski kabel na meter.
  • Za mehke strehe in plastične odtoke moč na linearni meter ne sme preseči 17 vatov.
  • Če obstaja možnost močnega zaledenitve za kovinski žleb, sta dovoljeni dve liniji z močjo 50 W na linearni meter.
  • Z veliko širino se utori lahko prilegajo ne dvema, temveč tri ali več linij.
  • Če je podstrešje hladno, bo dovolj 70 W / m2. Če se podstrešje uporablja pod podstrešjem, se število vrtljajev in linij izračuna tako, da dobimo od 200 W / m2.

Zdaj, če poznamo skupno dolžino celotne črte in moč vsakega vodnika, lahko izračunamo skupno porabo. V skladu s to vrednostjo so izbrani odklopnik, hladen kabelski odsek in termostat.

Namestitev

  • Namestitev je najboljša od zgoraj navzdol. Vendar ne smete začeti z ogrevalnim kablom.
  • Znotraj sobe izberemo lokacijo električne plošče. Če je potrebno, z uporabo perforatorja naredimo vdolbino za to. Izvrtamo luknje in pritrdimo škatlo z vijaki in mozniki.
  • Izvajamo stroje za vsako posamezno vezje. Tukaj namestimo tudi termostat.
  • Izvedemo omrežni kabel. Povlecite ga na nivo, kjer se bo povezal z ogrevanjem.
  • Pod streho je nameščena zaprta razdelilna omarica. Zaganja napajalni kabel.
  • Nato morate temeljito očistiti vse žlebove in mesto na strehi, kjer je načrtovana namestitev.
  • Izmerimo upor grelnega kabla in preverimo vrednost za skladnost s prijavljenim. Indikacije se vnesejo v potni list.

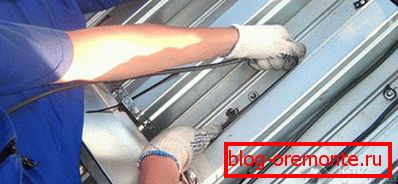

  • Začne se raztezanje grelnega kabla. Prvi korak je na strehi. Da bi ga zavarovali, uporabite posebne plošče z oklepaji ali rešetkami. Omogočajo vam izvajanje potrebnega koraka in vala kače ali razdalje med vzporednimi niti.
  • Izdelana polaganje v vodoravnih žlebovih. Da bi zagotovili potrebno vrzel med kabli (mora biti vsaj 3 cm), se uporabljajo posebni plastični strij ali kovinski oporniki. Nekateri njihovi tipi so obešeni na robu utora, drugi pa jih je treba pritrditi z zakovicami.
  • Okoli lijaka je potrebno narediti nekaj dodatnih zavojev. V nobenem primeru ne sme biti prezasedenosti, to se naredi za hiter odtok vode.
  • Če želite spustiti žico v navpični cevi, uporabite kabel s plastičnim ovojem. Kabli se ne smejo preseči. Če želite to narediti, jih morate vnaprej ločiti s posebnimi distančniki. Na dnu zanke je pritrjen z majhno štrlino. To lahko storite tako, da vrtate štiri luknje in pritrdite prevodnik s pomočjo estriha.

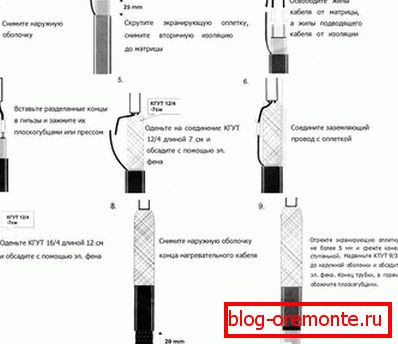

  • Konci prevodnika se prenesejo v nameščeno škatlo. Notranja povezava je izdelana s hladno žico.
  • Temperaturni senzor se lahko namesti neposredno v bližini odtokov ali na severni strani hiše, tako da lahko dvigne najnižjo možno temperaturo.
  • Ko je celoten sistem vgrajen pred zagonom, je treba preveriti RCD. Nato se uporablja napetost in stanje položenih avtocest se spremlja.

V primeru, da pride do toka vode v sistemu atmosferske vode, je treba kabel postaviti v globino zamrzovanja. Pri ravnih strehah je potrebno dodatno ogrevanje uporabiti tudi s posebnimi tokovi ter postaviti kabel okoli odtočnih lukenj na enak način kot pri običajnih tokovih. Med postopkom namestitve pazite, da izolacijski plašč ni poškodovan. Če se to zgodi, bo moral v primeru uporovnega kabla zamenjati celotno avtocesto.

Pred nakupom kabla se prepričajte, da se seznanite z vsemi njegovimi značilnostmi in dopustnimi temperaturami njegove uporabe. V fazi načrtovanja je bolje, da se posvetujete s strokovnjaki, ki že nekaj časa opravljajo podobno delo. Pravzaprav med namestitvenim procesom ni nič, kar ne morete storiti s svojimi rokami.

Video

Različica vgradnje ogrevalnega kabla za grelne žlebove je predstavljena v naslednjem videu:
