Armirane betonske plošče - vrste in načini vgradnje

Trenutno se je gradnja večine tako stanovanjskih kot industrijskih objektov uporabljala z armiranobetonskimi izdelki. Levji delež trga zaseda proizvodnja plošč, ta vrsta betonskih izdelkov ima širok razpon in različne namene. Najbolj priljubljene so votle armirane betonske plošče, vendar poleg njih še vedno obstajajo številni betonski izdelki.

V vsej tej raznolikosti bomo poskušali razumeti zdaj.

Fotografije trdnih plošč.

Kakšne so plošče

Na prvi pogled se lahko zdi, da ni nič težav pri izbiri plošč. Samo kontaktirajte tovarno in prinesli boste vse. Vendar ni vse tako preprosto, vsak izdelek ima svoj namen in zato, da se ne zavede, je priporočljivo razumeti označevanje.

Parametri nekaterih izdelkov.

Nekaj ​​besed o označevanju

  • Kot ste morda že opazili, je vsaka oznaka sestavljena iz vrste alfanumeričnih oznak, kjer vsaka pozicija označuje določen parameter izdelka. Vzemite, na primer, PC 57-15-12-8T.
  • Prvi dve črki označujeta tip plošče "PC". V tem primeru se ukvarjamo s ploščo za tla, v konstrukciji katere so okrogle praznine.
  • Naslednje število numeričnih oznak daje idejo o dimenzijah strukture, to je dolžini, širini in višini (debelini). Podatki so navedeni v decimetrih, zato bo v našem primeru plošča dolga približno 5700 mm, izdelek bo širok 1500 mm in debel 120 mm.
  • Zadnja številka v oznaki daje idejo o največji dovoljeni obremenitvi 1 cm. Za našo zasnovo je dovoljena obremenitev enaka 800 kg / cm3.
  • Zadnja črka v vrstici bo prikazala vrsto betona, v tem primeru je težka stopnja betona.
Ojačane plošče iz betona.

Pomembno: zanimivo je, da v nekaterih primerih ni mogoče označiti številke, ki označuje debelino izdelka, ker imajo armirani betonski votli talni plošči pogosto standardno debelino 220 mm.

Splošne vrste izdelkov

Kot smo že omenili, prvih 2 črk označujeta vrsto izdelka, zdaj pa si oglejmo, kaj so.

Risba standardne plošče.
  • Če je glava črka "P", potem se ukvarjate s trdno armirano betonsko strukturo. V dolžini lahko dosežejo 6 m, širina pa je od 1,2 m do 1,5 m. Debelina je 120, 160 in 220 mm.
  • To je trdno ojačen monolit, z veliko težo od 625kg do 3.6t. Značilno je, da so strukture z debelino 120 mm zaželene opremiti z dodatno zvočno izolacijo.
  • Armirane betonske votle pločevine so označene kot "PC". Glede na njihovo veliko priljubljenost imajo najširšo paleto ponujenih velikosti, samo debelina 220 mm ostane nespremenjena. Teža izdelka je najbolje prepoznavna neposredno v tovarni, nekateri modeli lahko dosežejo težo 5 ton. Votli izdelki se odlikujejo po optimalnih zvočnih in toplotnoizolacijskih značilnostih.
  • Proizvaja tudi širok spekter izdelkov za posebne namene "PS". Te črke lahko označimo z armiranimi betonskimi ploščami, ploščami iz armiranega betona in vsemi vrstami izdelkov po naročilu.

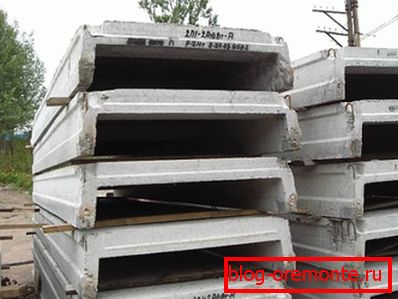

Rebrasti modeli.
  • Za industrijske zgradbe se pogosto uporabljajo rebrasti dizajn "PR". Pogosto s svojo pomočjo montirajo strešne konstrukcije. V nekaterih virih jih lahko imenujemo "kolk". Med vsemi betonskimi izdelki imajo največje velikosti in povečane močne lastnosti. V dolžini lahko takšna plošča doseže 18 m, s širino do 3 m in višino rebra 600 mm.
  • Za bolj zanesljivo pritrditev stebrov v visokih stavbah se uporabljajo tako imenovane distančne plošče "RP".. Praviloma njihova velikost ne presega 1,5 m.
  • Kolone v pritličju za industrijske zgradbe so ojačane z monolitnimi strukturami iz težkega betona "PT".
  • Posebno mesto zaseda tako imenovana armirana betonska stena ali stenske plošče.. Panelne zgradbe so že dolgo znane. Takšna tehnologija je pogosta pri visokih in industrijskih gradnjah.
  • Konfiguracija in parametri panelov so lahko različni. Ker so montažne hiše velikosti po nekaterih arhitekturnih projektih, rastline proizvajajo izdelke s posameznimi parametri..
  • Trenutno je ojačana betonska plošča na voljo v 3 različicah. To je trdno livna enoslojna konstrukcija betona z nizkim koeficientom prenosa toplote. Dvoslojna struktura, ki sestoji iz betonske podlage in toplotno izolacijskega premaza.
  • Troslojna plošča, izdelana v obliki sendviča. Kjer je zgornji in spodnji del betona, in znotraj izolacije. Zasnova ima izboljšane toplotne in zvočne izolacijske lastnosti.

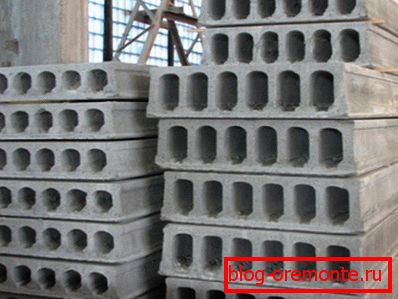

Sorte votlih konstrukcij.

Namig: pogosto lahko najdete oglase, ki se prodajajo iz armiranega betonskega zidu. Pred nakupom natančno preberite natančne dimenzije in značilnosti izdelka, ker pogosto so lahko nestandardne.

Video v tem članku prikazuje proizvodnjo stenskih plošč.

Skrivnosti dela s proizvodi iz betona

Pri pogostejših konstrukcijah armiranega betona se šteje, da so votle pločevine najbolj priljubljene. Toda, ko je izdelek izbran in dobavljen, še vedno obstajajo številna povezana vprašanja, zlasti o tem, kako jih shraniti in namestiti. Poleg tega je pogosto potrebno odrezati ploščo ali rezati nestandardno loputo.

Skladiščenje objektov

Čeprav imajo ploski betonski izdelki dovolj velik varnostni pas, se lahko razpočijo, če niso pravilno prevažani ali shranjeni. Glede na dejstvo, da se njihova cena v povprečju giblje od 150 do 500U. to bo neprijetno presenečenje.

Kar se tiče dostave, je pogosto glavobol za prevozno podjetje, zdaj pa vam bomo povedali o pravilih skladiščenja.

  • Najprej je treba opozoriti, da je treba ravne strukture hraniti izključno horizontalno.
  • Betonska snov je higroskopska, to je s podaljšanim stikom z vlago, deluje kot gobica. Zato morajo biti proizvodi dovolj oddaljeni od tal. Podstavek mora biti močan in ima tesnilo za vodo.
  • Če so plošče zložene, so leseni trakovi med njimi debeli približno 50 mm, vse plošče pa morajo biti na isti navpični liniji. Od robov letvic so nastavljene na razdalji 50 cm.
  • Če imate razmeroma močno bazo, v enem paketu ne sme biti več kot 10 izdelkov.

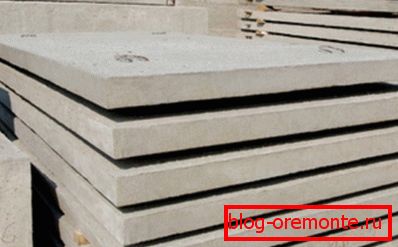

Trdne konstrukcije.

Pomembno: da se naslonite na steno plošče in jih pustite v nagnjenem položaju, je tudi za kratek čas strogo prepovedano. Ker verjetnost razpoke.

Kako rezati betonske izdelke

Seveda sodobna industrija proizvaja široko paleto velikosti, vendar obstajajo situacije, ko je treba prilagoditi ploščo, ki je že na voljo.

V tem primeru je navodilo naslednje.

Diamantno rezanje betona.
  • Najprej potrebujete mlinček z diamantnim kolutom, ostanki in muljem. Tudi perforator, opremljen s svedrom z diamantno vrvjo, ne bo preprečil.
  • Na začetku je plošča položena na poljubno prečno podporo, ki mora biti jasno pod linijo zarez.
  • Nato brusilnik naredi prečni prerez do največje možne globine.
  • Po tem, s kladivom, se je treba vzdolž rezalne linije dotikati vzdolž ravnine in s strani. Praviloma traja približno 10 zadetkov. Plošča se bo pod svojo težo porušila.
  • Odpad, na območjih notranjih praznin, udaril skozi luknje in razširil zlom.
  • Ojačitveno kletko je bolje rezati z rezalnikom za bencin ali plin, vendar brez takega lahko uporabite mlinček.
Bolgarščina z diamantnim diskom.

Namig: armatura na mestu napake je v napetem stanju, tako da, če jo rezite z mlinom, ga ne smete rezati v celoti. Ker je verjetno, da zajema disk. Napravite rez in ubijte preostanek z loparjem ali kladivom.

  • Če morate izdelek prekiniti, potem je algoritem ukrepov približno enak. Postavite ploščo na nosilce, naredite vzdolžni rez, udarite na konstrukcijo s kladivom s kladivom, razširite razkol in odrežite ojačitev. Samo poskušajte narediti rez nad prazno komoro.
  • Vrata na podstrešju so običajno narejene iz pravokotne oblike. Glavno pravilo v svoji ureditvi pravi, da ne morete rezati lopute na eni plošči. To je treba opraviti na stičišču dveh struktur, pri čemer se iz obeh plošč razrežejo enaki deli. Tehnologija, opisana zgoraj, vendar mora biti dolga stran lopute nameščena vzdolž izdelka.

Kaj storiti, če širina plošč ni dovolj

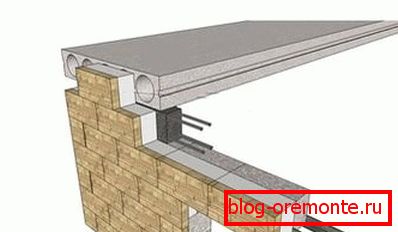

Shema polaganja za ojačitveno kletko.
  • Če izračuni kažejo, da bi bilo treba iz nekega razloga po namestitvi konstrukcij razdalja približno pol metra, potem lahko to storite.
  • Potrebno je umikati vsak rob 250 mm in trdno postaviti strukturo. Vrzeli, ki ostanejo med stranskimi stenami in prekrivanjem, se zaprejo z blokom, ki je položen na ploščo z uporabo metode grobnice. V zgornjih vrsticah se bo to polaganje popravilo in vrzel bo odpravljena.
  • Z uporabo podobnega pristopa z ureditvijo prekrivanja zasebne hiše lahko malo prihranite. Torej, z veliko kvadratno hišo, modeli so zloženi z razmikom do 300 mm.
  • Preostali razmik med izdelki je treba izpolniti z rešitvijo, najbolj optimalna rešitev je uporaba peskobetona z blagovno znamko, ki ni nižja od M300.
  • Navodilo je naslednje: od spodaj lumena morate povezati opečne ščite in obvladati posledično pojejo. Če je širina odprtine večja od 150 mm, je priporočljivo vrtati konec simetričnih lukenj in v njih vstaviti prečne armaturne palice in jih povezati z vzdolžno armaturo.
Polaganje plošč za industrijske zgradbe.

Montažna tehnologija

S pripravljalnimi vprašanji, ki smo jih ugotovili, zdaj nadaljujte s tančinami namestitve. Najprej je treba opozoriti, da je zgornja raven sten jasno razporejena po obzorju. Ni dovoljeno spustiti višine tudi za 2-3 cm.

To je mogoče enostavno preveriti z vodno ali lasersko raven. Manjka višina je treba vliti z betonom, seveda pa se bo namestitev začela šele po popolni nastavitvi malte.

Pomembno: strokovnjaki priporočajo, da v notranjosti stavbe uredite vmesne stebre opor. Potrebni so, če plošča zdrsne z roba stene. Ni jih vredno preoblikovati, saj po namestitvi ni potrebe po njih.

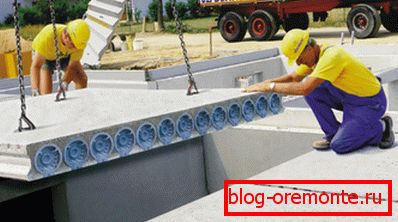

Polaganje žerjavov.

Namestitev ojačevalnega pasu

  • Če je hiša zgrajena iz plinskih silikatnih ali pjenastih betonskih blokov, potem njihova trdnost ni dovolj, da zanesljivo držite ojačane betonske votle jedrne plošče. V tem primeru je na obodu objekta opremljen samonivelirni ojačani okvir.

Pomembno: plošča naj bo na steni opeke na razdalji vsaj 120 mm, na steni poroznega betona najmanj 250 mm.

  • Alternativa takšnemu razdeljevalcu tovora je lahko pas iz opečenega opečnega ognja, položen v 3 vrstice, z obvezno notranjo ojačitvijo.
  • Struktura je odlite z debelino najmanj 120 mm in širino od 250 mm. Prvič, izdelana je oplata, v katero je kovinski okvir vstavljen iz ojačitve s presekom od 8 do 12 mm. Po tem se jermen nalije z betonom z oznako M200 - M400. Tak pas ne bo le zanesljiva podpora za betonske izdelke, temveč bo nadomestil tudi deformacijske spremembe med krčenjem stavbe.

Strukturiranje

Možnosti namestitve.
  • Plošče je treba položiti na cementno-pesceno malto z debelino 20-30 mm. Ker je plačilo žerjava na uro, je bolje, da vnaprej določite rešitev, dovoljeno pa je namestiti izdelke iz armiranega betona na rešitev, ki je pridobila moč do 50%.
  • Oblika mora biti usmerjena v dve osebi, posebno pozornost je treba nameniti točnosti vstopa plošče na steno, saj je izdelek mogoče premikati le vzdolž stene. Presežna rešitev bo iztisnjena, dizajn pa bo na pravem mestu.
  • Tablica mora ležati le na dveh nasprotnih robovih, če je prečna podpora, to je verjetnost, da se bo struktura med krčenjem porušila in nepredvidljiva. Da bi se izognili negativnim posledicam, se na zgornji plošči nahaja sredi vmesne podpore. V tem primeru, tudi če se poruši struktura, bo razpoke predvidljivo.
Uporaba hidroelektrarne.

Pomembno: nekaterim obrtnikom svetujemo, da pod ploščo položite ojačitvene palice, zato tega ni mogoče storiti. Premikanje plošče bo resnično lažje, vendar se lahko zdrsne, obremenitev pa ne bo enakomerno porazdeljena.

  • Po polaganju je treba izvesti sidranje, to pomeni, da morajo biti plošče vezane (varjene) med seboj in pritrjene na nosilne konstrukcije. Najpogostejša možnost je navzkrižno diagonalno parjenje. Uporablja se za ta ojačitveni del 12 mm.

Zaključek

Rada bi tudi opozorila, da je pred montažo treba zapečatiti armirane betonske votle jedrne plošče. Z drugimi besedami, luknje iz koncev so zapečatene. Material se uporablja vse, lahko gre za cementno-pesceno malto, poliuretansko peno ali volno za izolacijo (naucite se tu, kako oceniti beton na temelju).

Na videoposnetku v tem članku najdete dodatne informacije o konkretnih izdelkih.
