Armirane betonske plošče za stene - popoln pregled vrst in

Stenski zunanji beton in plošče iz armiranega betona se pogosto uporabljajo pri gradnji hiš ter industrijskih in javnih objektov. Njihov videz, pred več kot 50 leti, je bil resničen preboj v gradbeništvu in omogočal večkrat skrajšati gradnjo stavb.

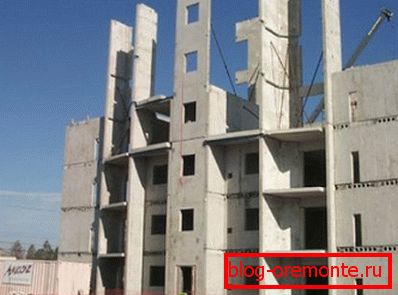

Armirane betonske plošče znatno pospešijo hitrost gradnje.

Vrste panelov iz armiranega betona

Struktura dvoslojne plošče.

Armirani beton je monolit jeklene armature in betona. Interakcija teh materialov je zelo učinkovita. Betonski kamen se zanesljivo ukvarja s kovino in ga dobro ščiti pred rjavenjem. Te komponente dopolnjujejo med seboj v odpornosti proti različnim obremenitvam.

Izhajajoče strukture imajo precejšnjo moč in samo obdelovanje lahko pomaga samo visokotehnološko orodje. V zadnjem času je postalo priljubljeno diamantno vrtanje lukenj v betonu.

Bodite pozorni! Obseg betonskih izdelkov, v glavnem, zasedajo poceni surovine - gramoz, drobljen kamen, pesek. Zato je njihova cena relativno majhna.

Kakšne vrste obstajajo

Super težka plošča.

Armirani betonski izdelki so razdeljeni na:

  • napeti pred-izdelki;
  • analogi, ojačeni z običajno metodo.

Z gostoto (specifična teža) in betonskim razredom:

  • zelo težke betonske plošče, njihova gostota je od 2,5 t / m?;
  • težki analogi, z gostoto 1,8 / 2,5 t / m?;
  • pljuča, njihova specifična teža je do 1,8 t / m;
  • Ultralne izdelke, njihova gostota je 0,7 t / m?.

Armirane betonske plošče so po svoji strukturi razdeljene na:

  • monolitni;
  • votle;
  • proizvedene iz ene vrste raztopine;
  • iz različnih vrst mešanic.

ZHBI lahko cilja:

  • za stanovanjske in javne stavbe;
  • za proizvodne zmogljivosti;
  • za inženirske objekte.

Metode proizvodnje

Metoda izdelave plakatov.

Proizvodnja plošč se izvaja v tovarnah betonskih izdelkov po različnih metodah.

  1. Stojna tehnologija je namenjena izdelavi velikih izdelkov.. Raztopina se vlije v fiksne oblike. Posebne enote: obdelovalnike in vibratorji, ki se obrnejo na stojala in izdelujejo tehnološke korake.
  2. Kasetna metoda je sprememba prejšnje metode.. Paneli so izdelani v fiksnih kasetah, ki jih sestavljajo več jeklenih predelkov. Okvir je izdelan iz armature, nato pa je napolnjen z betonom. Toplotna obdelava se stika s stenami kaset.

Po segrevanju se stene obrazcev odstranijo in plošče odstranijo z nadzemnim žerjavom. Ta metoda proizvaja ploske izdelke: stenske konstrukcije in analogi za tla.

Metoda skupnih tokov.
  1. Ko se pretočno-modularne oblike tehnologije za izdelke premikajo vzdolž verige od enega mehanizma do drugega. Mokra in toplotna obdelava se izvaja neprekinjeno.
  2. Vibro valjanje celotnega proizvodnega cikla poteka na eni sami napravi principa pretoka delovanja. (vibracijski valjarni). To je transporter, sestavljen iz jekla, zaščitenega z gumo.

Njegov trak se premika na tehnoloških mestih. Na njih pride: namestitev okvira ojačitve, vlivanje betona, njeno kompaktiranje s pomočjo vibracij in toplotne obdelave. Navodilo na tak način priporoča izdelavo plošč iz predelnih sten in stropov ter zunanjih stenskih plošč iz lahkega betona.

Tehnične zahteve

Državni standardi postavljajo najstrožje zahteve na stenske ploščice.

  1. Točnost standardnih velikosti in tudi geometrijska oblika.
  2. Optimalna zasnova spojin in vozlišč.
  3. Točna lokacija hipoteke.
  4. Skladnost standardne velikosti in teže betonskega blaga z možnostmi prevoza in dvigovanjem tovora.

Bodite pozorni! Hiša armiranobetonskih plošč mora biti izdelana iz izdelkov, katerih dimenzije ležijo v mejah odstopanj in toleranc. Določajo jih GOST št. 130 / 15.4 / 84.

  1. Velikost hipotek v njih mora ustrezati standardnim vrednostim, napaka ne sme presegati 0,5 cm.
  2. Dovoljeno aksialno premikanje hipotek je največ 1 cm.
  3. Ti elementi morajo biti izravnani z ravnino plošč ali nad njo - ne več kot 0,3 cm.

Več o stenskih ploščah

Velike plošče so bile zasnovane za pospešitev hitrosti gradnje. Na primer, kočo armiranobetonskih plošč lahko zgradite v samo 2 tednih.

Dostoinstva ŽBI

Priljubljenost armiranobetonskih plošč v masovni konstrukciji, poleg visokih stopenj dela, je mogoče razložiti z drugimi prednostmi:

  • visoka trdnost;
  • dobra nosilnost;
  • sprejemljiva raven toplotne izolacije;
  • 100% ognjevarno;
  • odpornost na temperaturne ekstreme;
  • vzdržljivost delovanja.

Vrste konstrukcije plošče

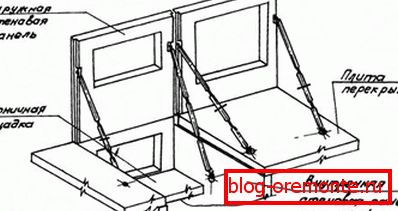

Frameless tip konstrukcije plošče.

Gradnja plošč je lahko okvirna in brez okvirja.

Odvisno od tega, katere stenske plošče se uporabljajo: obešanje in prenašanje ali le obkrožanje.

  1. V stavbah z brezkrtačnimi tipi nosi tla nosijo same stenske plošče.
  2. V analognih analogih nosilne funkcije izvajajo okviri. Stenske plošče se uporabljajo za območje, ograjo, zvok in toplotno izolacijo.

Rastline izdelujejo plošče za zunanje in notranje stene.

  1. Zunanje plošče so sestavljene iz treh kategorij: enoslojne, izdelane iz celičnega ali lahkega betona in sestavljene iz dveh, treh plasti. Slednji so izdelani iz težkih betonskih in toplotnih izolatorjev.
  2. Zunaj strukture so prekrite s fasadnimi keramičnimi ploščicami, dekorativnimi maltami, vremensko odpornimi barvami itd. Notranja stran plošč je obrezana in pripravljena za končno obdelavo.
  3. Višina stenskih armiranih betonskih plošč je enaka višini enega nadstropja. Njihova širina se razteza na 1/2 sobo (300/720 cm), debelina je lahko 20/50 cm. Dimenzije armiranobetonskih stenskih plošč za predelne stene ustrezajo dimenzijam sob. Njihova debelina je 3/16 cm.

Klasifikacija stenskih plošč

Obstajajo različni deli plošč v kategorije, ki temeljijo na načelu, na katerem temeljijo: tipične lastnosti, namen, struktura, sestava materiala.

Gradnja plošč

Izdelane plošče so razdeljene na monolitne in kompozitne analoge.

Po drugi strani pa so plastni izdelki lahko trdni ali imajo plast zraka.

  1. Enoslojni podporniki so izdelani iz homogenega betona z nizko toplotno prevodnostjo. Debelina njihovega zunanjega dela je 2/4 cm. Notranjost je plošča okrašena z furnirjem.
  2. Dvoslojne plošče imajo trdno strukturo. Nosilni sloj je izdelan iz armiranega betona. To je notranjost plošče, ki dodatno igra vlogo parne pregrade. Zunanja toplotna zaščitna plast je prekrita s cementno peskano malto.
  3. Armirane betonske troslojne plošče so narejene iz dveh plošč, povezanih z varjenim okvirjem iz armature. Med njimi so postavili izolacijo.

Z nosilnostjo so stenske plošče razdeljene na:

  • samonosilni izdelki;
  • ki nosijo analoge.
  • krilne plošče.

Stenske plošče

Pregradne plošče.
  1. Te velike plošče imajo višino tal in dolžino do 600 cm. Namenjeni so gradnji montažnih zgradb.

Bodite pozorni! Za izdelavo pregradnih plošč uporabimo z navadnim ali gipsanim betonom visoke trdnosti. Material mora imeti dobro vodoodpornost in odpornost proti zmrzovanju.

  1. Takšne plošče so ojačane z železno žično mrežo ali palicami toplotno in mehansko odpornega jekla razreda A / III, AT / IIIC. Vsi jekleni deli izdelka morajo biti prekriti s protikorozijsko zaščito.

Enoslojne plošče

Enoslojna plošča.
  1. Za izdelavo enoslojnih stenskih plošč, ki se uporabljajo beton, s homogeno strukturo in visoko izolacijo. Najpogosteje gre za lahkoten (celični) material.
  2. Zunanja stran plošč je prekrita z oblogo, debela 2/4 cm, da jih zaščitimo pred vremenskimi vplivi.
  3. Za notranjo obdelavo se uporabljajo različni ometi, ploščice itd.

Dvoslojne plošče

  1. Dvoslojni tip plošče ima praviloma trdno strukturo. Prvi nosilni sloj je izdelan iz gostega armiranega betona. Druga plast je toplotna izolacija.
  2. Nahaja se na zunanji strani in prekrita s cementno-peskano malto.
  3. Nosilni sloj je znotraj prostorov in hkrati služi kot parna zapora.

Troslojna vrsta izdelka

Na sliki je struktura nekaterih znamk sendvič plošč.

Najpomembnejše so zdaj armature betonskih plošč iz stenskih sten.

  1. Osnova troslojne plošče je zunanja stran nosilca, notranja plošča pa jo pritrdi z ojačitvijo. Zaradi razlike med njimi se izguba toplote v strukturi zmanjša.
  2. Mineralna volna, fibrolit na osnovi cementa, pena silikat, poliuretan lahko služi kot toplotni izolator pri teh izdelkih.
  3. Troslojne plošče imajo značilne velikosti in se razlikujejo po njihovi debelini. Izbrali so ga oblikovalci, ki temeljijo na podnebnih razmerah območja in toplotnih parametrih stavbe.
  4. Ta vrsta plošč je izdelana iz lahke, a trajne betonske mešanice ali težkih betonov, katerih razred ni nižji od B-12.5.
  5. Ojačani izdelki z varjenimi mrežami ali jeklenimi okvirji. Vsi kovinski deli plošč so zaščiteni z antikorozijskimi premazi.
  6. Značilnosti troslojnih stenskih plošč določajo norme GOST št. 3110/2005 in GOST št. 13015/2003.
  7. Če je med montažo potrebno plošče obdelati, je armiran beton rezan s kroglami diamantov.

Velikosti izdelkov

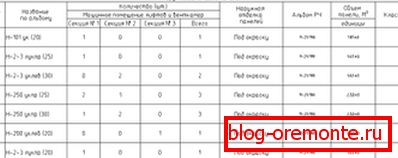

Del gradbenega projekta, ki opisuje lastnosti potrebnih plošč.
  1. Glavni kriterij za izbiro stenskih plošč z lastnimi rokami je njihova velikost. Treba jih je določiti v zasnovi stavbe, pri tem pa upoštevati njegove načrtovalne sheme in tlorisne načrte.
  2. Dimenzije in debelina, velikost in število odprtin, tehnične značilnosti panelov se določijo na podlagi projekta.
  3. Tipične velikosti plošč za stanovanjske stavbe: višina je enaka tle, širina je ena ali dve sobi. Zunanji paneli imajo odprtine za vrata in okna. Plošče za predelne stene so trdne ali imajo vrata.
  4. Plošče za industrijske objekte imajo dolžino 6, 9 in 12.

Bodite pozorni! Debelino stenskih ploščic je treba izbrati glede na podnebne razmere na vašem območju. Zelo pomembno je tudi toplotna kakovost uporabljenih gradbenih materialov. Proizvajalci proizvajajo izdelke z debelino 20/50 centimetrov

Označevanje izdelkov

Tako so izdelki označeni.

Paneli so označeni s črkami in številkami po pomišljaju.

  1. Prva skupina prikazuje vrsto plošče in njene mere: dolžina, višina (v decimetrih), debelina (v centimetrih).
  2. Naslednji fragment določa razred in vrsto betona: L - svetloba, T - težka, I - celična.
  3. Tretji del poroča o dodatni kakovosti izdelka.

Na primer:

  • seizmična odpornost je več kot 7 točk - C;
  • odpornost proti zmrzovanju pod -40 stopinj - M;
  • prepustnost: posebno nizka - Oh, nizka - P, normalna - N.

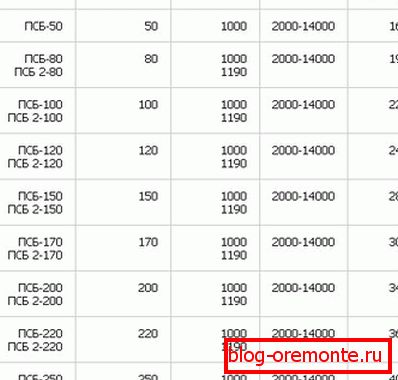

Značilnosti nekaterih vrst stenskih plošč.

Ta skupina blagovnih znamk vključuje indikacije oblikovalskih lastnosti izdelkov:

  • njihova oblika;
  • Končna konfiguracija;
  • vrsto in lokacijo odprtin, če obstajajo;
  • oblika strobe (če je prisotna) v sosednjih sosednjih elementih;
  • vrsto in lokacijo armaturnih in hipotekarnih prodajaln;
  • prisotnost ojačitvenih struktur za zmanjšanje obremenitev zaradi neenakomerne deformacije temeljev.

Navajamo primer označevanja: PST 598-300-20.

  • PST - troslojna stenska plošča;

598 cm - njegova dolžina;

300 cm - njegova višina;

20 cm - širina.

Zaključek

Armirane betonske plošče ograj, sten in stropov so sestavni del sodobne masovne konstrukcije. Uporaba novih tehnologij, materialov in oblikovalskih rešitev pri njihovi izdelavi omogoča optimizacijo gradnje stavb.

Če se seznanite z videoposnetkom v tem članku, boste dobili veliko koristnih informacij.
