Armirani betonski daljnovodi - lastnosti in tipi tovrstnih

Zgodovina uporabe betonskih podpor je več kot pol stoletja zgodovine. Seveda se sodobne različice zelo razlikujejo od prvih izdelkov. Armirani betonski stebri so izdelani v skladu z najvišjimi zahtevami glede varnosti in trajnosti. Varno je reči, da je ta možnost najpogostejša v naši državi, približno polovica vseh takšnih struktur je izdelana iz betona, njihova priljubljenost pa se v naših dneh ne zmanjšuje.

V fototermnih vodih na armiranem betonu, ki ga najdemo skoraj povsod



Seznam glavnih prednosti in pogojev uporabe

Seveda priljubljenost te možnosti ni naključna in je posledica številnih dejavnikov, ki jih bomo podrobneje preučili:

Nizka cena Najnižji stroški proizvodnje vseh možnosti so eden od temeljnih dejavnikov, saj je potrebnih veliko elementov, celo majhna razlika pa povzroča ogromne stroške.
Združevanje Vsi izdelki so izdelani v skladu z enotnimi standardi, in če obstaja pomanjkanje ene ali druge možnosti, ne bo težko najti istega tudi od drugega proizvajalca. To niso kovinske konstrukcije, ki se pogosto opravljajo po posebnem naročilu.
Razpoložljivost Mnoge tovarne za proizvodnjo betonskih izdelkov proizvajajo podpore, zato ne bo nobenih težav pri iskanju dobavitelja
Kakovost Proizvodna tehnologija je izdelana že desetletja, zato so vse značilnosti v skladu z zahtevami regulativne in tehnične dokumentacije.
Trajnost Za razliko od kovine, beton ni dovzeten za korozijo in se v daljšem časovnem obdobju uspešno upira agresivnim učinkom. Življenjska doba je od 40 do 70 let, kar je še ena potrditev kakovosti
Struženi betonski stebri nimajo konkurentov, ko gre za stroške.

Od pomanjkljivosti na prvem mestu bi bilo treba izločiti precej velike stroške prevoza, vendar jih celo upoštevati, so stroški zelo demokratični.

Nasvet! Za izračun optimalne variante in konfiguracije je bolje, da se obrnete na strokovnjake, praktično nemogoče izdelati projekt brez ustreznih kvalifikacij.

SNiP 2.01.07-85 ureja, v katerih podnebnih območjih je dovoljena uporaba podpor in katere zahteve morajo izpolnjevati. Betonski elementi odlično opravljajo svoje funkcije tudi pri temperaturi -55 stopinj in so sposobni prenesti udarce do 9 točk.

Postopek vgradnje linij je zelo pomemben, izveden je tako:

  • Prvič, celotna konstrukcija ali deli se prevažajo do kraja njihove namestitve.
  • Nadalje so elementi postavljeni vzdolž prihodnje vrstice skozi časovne intervale, ki jih določa projektna dokumentacija.
  • Naslednja faza je vrtanje lukenj ali jam. V krajih z nestabilnimi tlemi boste morda morali namestiti montažne plošče.
  • Če je treba uporabiti zamude, so sidrne plošče, plošče ali druge konstrukcije nameščene na določeni razdalji v skladu s projektom.

Ne pozabi! Če želite okrepiti opornike s prečkami, potem potrebujete posebno tehniko za vožnjo teh elementov.

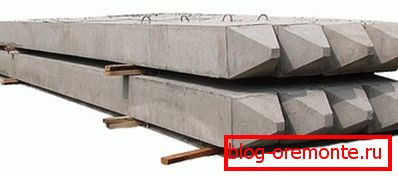

Crossbars lahko znatno okrepijo strukturo
  • Zadnja stopnja je sestava (če je potrebno) in dviganje elementov z njihovo kasnejšo pritrditvijo. Glede na velikost in težo izdelkov se lahko uporabijo različne tehnike - od majhnih naprav, ki združujejo vrtanje in vgradnjo betonskih stebrov do težkih tovornih žerjavov.

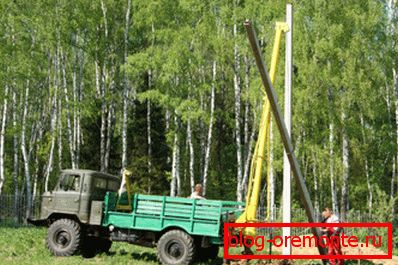

Vrsta opreme se določi glede na značilnosti dela.

Glede na to, kateri znaki so konstrukcije te skupine razvrščene?

Kot je navedeno zgoraj, so proizvodi izdelani po enotnih standardih. Toda obstaja veliko razvrstitev, v skladu s katerimi je izbira različnih možnosti, to je dejavnik, ki ga bomo upoštevali v tem poglavju.

Odvisno od destinacije

Kot je znano, je vsak armirani beton namenjen za izvajanje določenih funkcij, seveda pa so konstrukcijske rešitve drugačne:

  • Vmesna podpora - najbolj razširjen in priljubljen element v delu. Uporablja se na vseh ravnih odsekih električnih vodov in je namenjen le držanju teže žice in kabla brez dodatnega vpliva horizontalnih sil.
  • Končni element se uporablja na koncu vsake vrstice. Njegov glavni namen je nadomestiti napor, ki ustvarja enostransko napetost žic in kablov.
  • Križna podpora se uporablja, če se dve vrstici med seboj prečkajo. Za ta element so značilne povečane moči in značilnosti oblikovanja, odvisno od specifične uporabe.
  • Za napravo vej so narejeni razvejani podporni elementi. Njihovo število določi projekt.
  • Kotni podporni element mora upreti vsoti stranskih obremenitev, ki se pojavijo na vseh ovinkah. Zasnova je odvisna od kota vrtenja, najpogosteje se uporabljajo ojačani sistemi, kar zagotavlja trajnost tudi pri največjih obremenitvah.
Vsak obrat linije je podvržen povečanim obremenitvam, ki jih povzroča napetost žic v pravokotnih smereh.
  • Prehodni elementi se uporabljajo za premagovanje različnih ovir naravnega izvora. Njihova velikost, konfiguracija in druge značilnosti so odvisne od posameznega primera in so določene v fazi projektiranja. Za namestitev nekaterih od njih so morda potrebna posebna navodila.

Glede na zasnovo in število verig

Najpogosteje se uporabljajo naslednji modeli:

  • Samostojna podpora portala z notranjimi povezavami: v taki konkretni strukturi se moč doseže s povezovanjem dveh regalov, tako da je moč sistema precej višja.

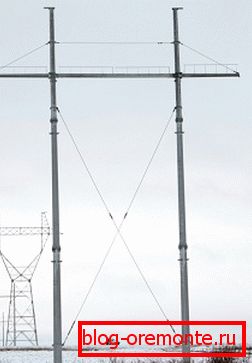

Ta možnost se uporablja za linije z velikimi obremenitvami.
  • Vrstni sistemi: v tem primeru se togost doseže z raztezanjem in pritrjevanjem položaja vsakega elementa.
  • Samostojni elementi z enim, dvema in različnim stojalom.
  • Sistemi z zamudami z različnim številom regalov (odvisno od lastnosti linije je določena v projektu).

Takšno merilo kot število verig je precej preprosto:

  • Enotna veriga.

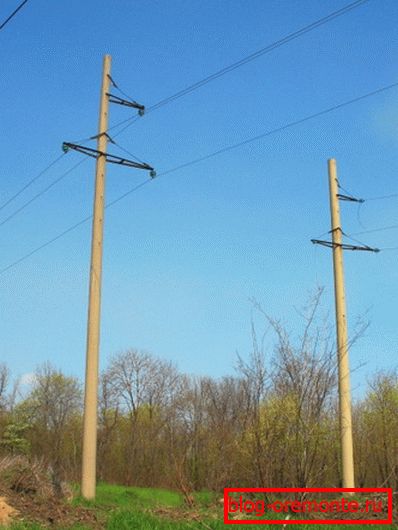

Podpora za beton za eno verigo - najlažja in proračunska možnost
  • Dvojno vezje
  • Večkrat.

Seveda izbiro ene ali druge možnosti in inštalacijskega dela izvajajo ustrezne organizacije, je skoraj nemogoče narediti s svojimi rokami in malo verjetno je, da boste prejeli ustrezno dovoljenje.

Zaključek

Seveda ojačane betonske stolpe za prenos moči najpogosteje uporabljajo organizacije, zato so informacije zgolj informativne narave. Za pridobitev natančnejših informacij se morate obrniti na pristojne organe. Videoposnetek v tem članku bo pomagal razumeti nekatere odtenke še boljše.
