Armirani betonski stojali za daljnovode

Oskrba z elektrićno energijo od elektrarn potrośnikom poteka prek elektroenergetskih vodov, ki praviloma temeljijo na ojaćanih betonskih stojalih za stolpe za prenos energije. Brez njih bi bilo nemogoče organizirati prenos električne energije na dolge razdalje. Nato podrobneje preučimo, kaj podpirajo te vrste in katere vrste so.

Struženi betonski stebri

Splošne informacije

Sprva so leseni poli služili kot drogovi za prenos moči, ki so hitro padali v slabovidnost in niso imeli dovolj moči. Zato je bilo odločeno, da jih nadomestimo z armiranobetonskimi strukturami.

Prvič v Sovjetski zvezi so se pojavili leta 1933, vendar so se v 50-ih letih razširili. Od tedaj so ojačane betonske podpore pridobili veliko popularnost zaradi preproste konstrukcije in daljše življenjske dobe. Poleg tega je njihova nedvomna prednost nizka cena.

Zaradi vodoodpornosti in visoke odpornosti proti zmrzovanju betona, so takšni nosilci priporočljivi za uporabo v vseh klimatskih pogojih.

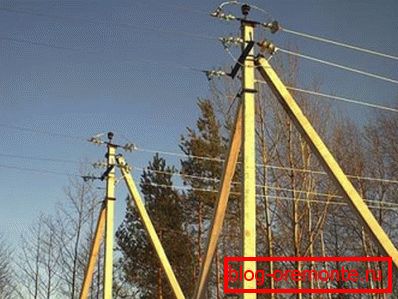

Armirani betonski vibracijski stojalo za prenosne daljnovode

Vrste stojala in področje uporabe

Do danes izdelamo armirane betonske opore naslednjih tipov:

Prednapetostni stebri vibracij (SV). Uporablja se za daljnovode z napetostjo 0,38-10 in 35 kW. V svoji proizvodnji z uporabo prednapetega betona, ki zagotavlja visoko trdnost betonske strukture.
Stožčasti regali (SK) Proizvedeno po GOST 22687-85. Ti nosilci se uporabljajo pri gradnji transformatorskih skupin, žarometov svetilk, strelovodov itd. Poleg tega se na električni železnici uporabljajo kot stojala za komunikacijsko linijo.
Stojala centrifugirana Uporablja se za visokonapetostne daljnovode. Proizvodnja teh podpor je urejena z GOST 19330-99.

Po vrsti dizajna so centrifugirani regali dve vrsti:

  • Integriran s spremenljivim prerezom;
  • Sestavljajo se povezave različnih delov, dolge 6-7,5 m.
Stojala iz armiranega betona START Kot tudi vsa prejšnja podpora se uporabljajo pri urejanju daljnovodov daljnovoda. Uporabljajo se tudi kot razsvetljava.
Enolični stebrički Ta vrsta podpore je še posebej pogosta. Uporabljajo se kot stolpi za prenos moči 110-500 kW.

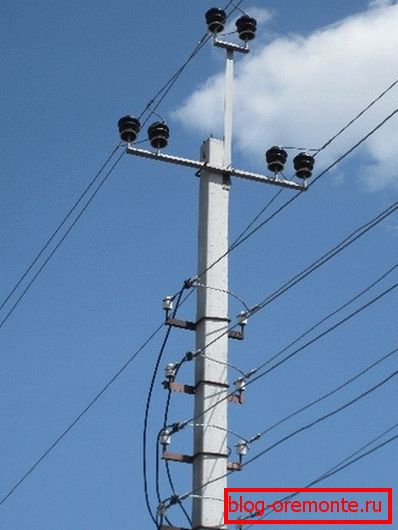

Vmesna podpora

Razvrščanje po namenu

Po dogovoru se stojala razlikujejo po naslednjih vrstah:

  • Vmesni - izdelana je tako, da drži težo kablov in žic. Takšne konstrukcije niso namenjene horizontalnim obremenitvam. Nanesite na neposredne dele električnih vodov.
  • Ankernye - se uporabljajo za izravnavo razlike v napetosti žic. Nameščen na neposrednih odsekih električnih vodov.
  • Kotiček - zasnovan za izravnavo napetosti žic ob obračanju posnetkov. Uporablja se na mestih vrtenja energetskih vodov. Pri ovinku do 30 stopinj se uporabijo vmesni koti, za vogale nad 30 °, sidri kotne podpore.
  • Terminal - zasnovane za izravnavo enostranske napetosti kablov in žic na koncu črt.
  • Prenos - se uporabljajo za spreminjanje lokacije kablov in žic na nosilcih.
  • Zahteva - namenjeni organizaciji podružnic elektroenergetskih vodov.
  • Cross - se uporablja na presečišču dveh električnih vodov.

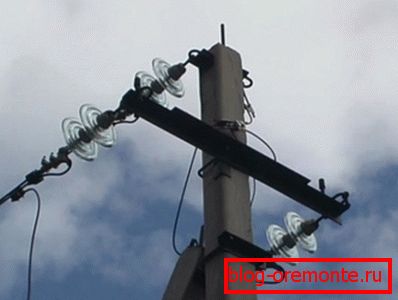

Konec stojala

Značilnosti armiranih betonskih stebrov

Vsi drogovi za prenos moči so narejeni iz okolju prijaznih materialov visoke kakovosti, ki ustrezajo določenim državnim standardom. Poleg tega morajo biti podvrženi strogemu nadzoru kakovosti na več ravneh.

Zahvaljujoč posebnemu protikorozijskemu betonu imajo proizvodi odlično življenjsko dobo. Prav tako je treba opozoriti, da inženirji nenehno izboljšujejo oblikovanje stojal, kot tudi z uporabo novih zlitin za njihovo proizvodnjo. Zato se moč in zanesljivost podpornikov nenehno povečujeta.

Odvisno od vloge so lahko stojala, iz katerih so izdelani, različni. Na primer, če je izdelek namenjen kraju, kjer je v zimskem času močno zmrzal, se betonu doda posebna naravna komponenta, ki preprečuje, da bi se izognili izpostavljanju nizkim temperaturam. Za urejanje daljnovodov na območjih z visoko potresno aktivnost se uporabljajo nosilci s povečano debelino stene.

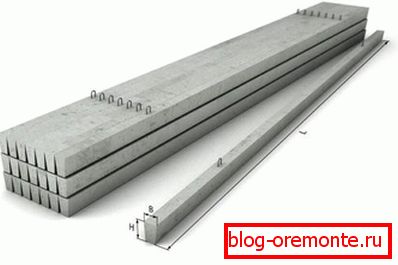

Osvetlitveni drogovi

Bodite pozorni! Strošek regalov ni odvisen le od materialov, ki so bili uporabljeni za njihovo izdelavo, ampak tudi od konfiguracije. Na primer, z armiranobetonskim stojalom CB 110-5 s prisotnostjo nosilcev in drugih pritrdilnih elementov se bodo povečali stroški.

Če morajo nosilci prevzeti veliko obremenitev, se v prostorih, kjer je razdalja med nosilci približno 300 metrov, uporabijo prostorske podpore. Njihovi elementi se proizvajajo s centrifugiranjem.

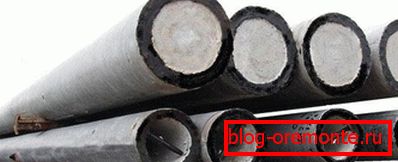

Na foto-centrifugiranih stojalkah

Utemeljenost

Zaradi lastnosti nosilcev se lahko uporabljajo tudi v neugodnih razmerah okolja, vključno z:

  • V trdnem, tekočem in plinastem neagresivnem in agresivnem okolju. Ta lastnost je posledica dejstva, da so izdelki dobro odporni proti koroziji.
  • S povprečno temperaturo do -55 stopinj Celzija.
  • S seizmičnostjo do 7 točk.
  • Na območjih, za katera so značilni močni sunki.

Na splošno lahko rečemo, da obseg uporabe podpore ni omejen na značilnosti terena in okoljske pogoje.

Kar se tiče njihovih drugih prednosti, je mogoče poudariti naslednje točke:

  • Relativna poceni;
  • Visoka stopnja tipizacije in združevanja;
  • Prisotnost močne proizvodne baze v državi;
  • Dolga življenjska doba, ki je 40-60 let.

Slabosti

Seveda, skupaj s prednostmi, obstaja nekaj pomanjkljivosti:

  • Struženi betonski stebri выдерживают максимальные нагрузки в несколько раза меньшие, чем металлические.
  • Za izgradnjo proge je potrebno uporabiti dvakrat toliko podpore.
  • Zahteva dodatne stroške pošiljanja.
  • Za nalaganje je potrebna posebna oprema, saj tudi delavska ekipa z lastnimi rokami tega ne more storiti.

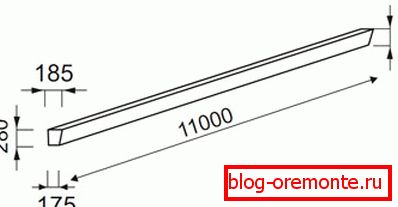

Shema - ojačana betonska stojala CB110 - 5

Označevanje tolmačenja

Označevanje podpira, saj ni težko uganiti, vsebuje nekaj informacij o izdelku.

Razdelimo ga na naslednji način:

  • Prva črka označuje vrsto podpore;
  • Številke - navedite dolžino izdelka v decimetrih;
  • Številka po vezavi označuje izračunani upogibni moment.

Na primer, armirani betonski stojalo CB 95-3:

  • Stojalo za vibracije;
  • Dolžina izdelka 96 decimetrov;
  • Ocenjen upogibni moment - 3 ts * m.

Zato ima armaturni steber CB 95 - 2 enake parametre, vendar je izračunani upogibni moment 2 3 tf * m.

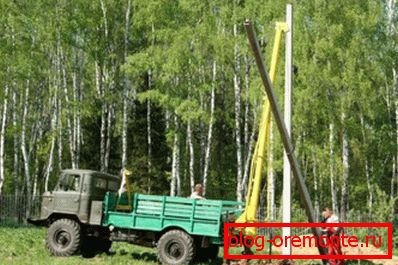

Montaža podpore

Namestitvene funkcije

Kratka navodila za namestitev podpore so naslednja:

  • Delo se začne s polaganjem delov podpore vzdolž poti, za nadaljnjo montažo.
  • Potem izkopali cilindrične jarke, na mestih namestitve regalov.
  • Nato se sestavljene konstrukcije dvignijo z žerjavom v konstrukcijsko pozicijo in namestijo v pripravljene jame. V tleh z neznatno nosilnostjo je moč namestitve dosežena s pritrditvijo nosilcev s prečkami in njihovo namestitvijo na posebne plošče.
  • Potem je jama napolnjena s peskom in gramozom.
  • Za montažo nosilcev namestite sidrne plošče na konstrukcijsko razdaljo od stojala.

Bodite pozorni! Pri delu z betonskimi ploščami je morda potrebno mehansko obdelavo. V tem primeru se orodja diamantov uporabljajo kot najbolj učinkovita. Na primer, za montažo sider ali rezanje armiranega betona s kroglami diamantov je lahko potrebno diamantno vrtanje lukenj v betonu.

Zaključek

Кукукукуноноенокукукукукукуноноено Dку Dноноеноено Dку Dкуку Dку Dку Dноеноеноно Dку Dку Dноноеноекуноноеноно Dкуноенонокуноекуноеноеноноеноноеноноекунокуноеноекуноенокунононокуноеку Dно Dно Dноку Dноноекуное Dноноекуку D D Zaradi številnih prednosti je več kot polovica daljnovodov v naši državi zgrajena z njihovo uporabo.

Poleg tega se z razvojem tehnologije nenehno izboljšujejo tudi strukture in materiali podpore, tako da sčasoma ne izgubijo pomembnosti. Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
