Beton mešalnik: vrste, uporaba, raziskovalni vzorci

Kako betonski mešalnik moti beton? Katere vrste naprav ponuja sodoben trg gradbene in industrijske opreme? Kako jih uporabiti za pripravo betona različnih vrst? Poskusimo najti odgovore.

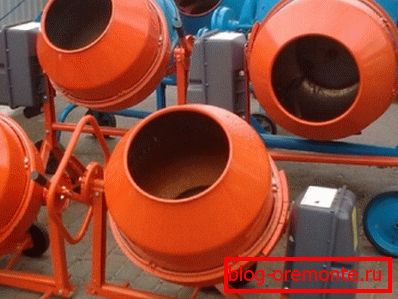

Več modelov mešalnikov betona.

Zgodovina

Dragi bralec, koliko stara misliš, da je beton?

Kaj?

Dvesto?

Ne bomo mučili z negotovostjo: zgodovina materiala je več kot 6000 let. Prvič je bil v gradnji uporabljen beton v mestu, ki je znano kot starodavna mezopotamija (ozemlje sodobne Indije); Kasneje se je v Rimskem cesarstvu pogosto uporabljal.

Nuance: tako imenovana rimska betonska sestava se precej razlikuje od običajnih mešanic cementa in peska. Čeprav se je imenoval opus cementicium, je bila apna uporabljena kot vezivo; morski pesek, balvani in drobci lončenine so služili kot zamenjava.

Kot pred stoletjem, zdaj pa je bila glavna težava zagotoviti najbolj enotno mešanje sestavnih delov. Nad nasičenjem katere koli površine monolita z agregatom ali vezivom bo enako škodljivo za trdnost konstrukcije.

Tradicionalno so betonske mešanice mešali v velikem lesenem in kasneje kovinskem koritu. V skrbnosti naši predniki ne morejo zavrniti; vendar je bil rezultat dela, odkrito, ni vedno stabilen.

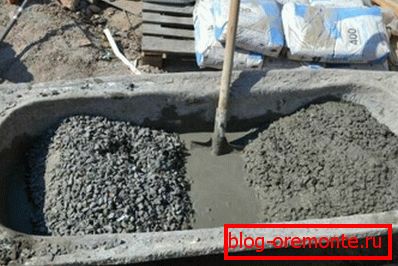

Betonsko gnetenje z roko.

Prvi poskusi mehanizacije težkega dela so bili izvedeni kmalu po tem, ko smo pridobili patent za cementni beton, ki smo ga poznali leta 1844: predniki sodobnih betonskih mešalnikov so bili poganjani s konjskim potiskom in so bili zelo težki.

Prototip sodobne naprave je bil izumljen razmeroma nedavno - leta 1916. Strukturno je bil najbližji sodobnim avtomatikom: vrtenje koles vozila, ki je premaknilo boben z rezili, ki so ga statično pritrdili; kolaps mešanice na vsakem delu mešalnika je dal dokaj enakomerno mešanje.

Sodobni mešalni agregat za gospodinjstvo se razlikuje od prototipa pred stoletjem samo z virom mehanske energije, ki zagotavlja vrtenje bobna: v večini primerov ga poganja električni motor z orodjem ali jermenom.

Razvrstitev

Glede na to, kateri znaki so sodobni betonski mešalniki razvrščeni?

Načelo delovanja

  • Gravitacijske naprave so na splošno podrobno opisane v zgornjem odstavku. Rotirajoči nagnjeni boben je opremljen s trdno pritrjenimi lopaticami, ki preprečujejo zdrs zmešane mase. Na določenem položaju bobna notranja mešanica izgubi statično ravnovesje in se zruši navzdol, mešanje z maso, ki leži na dnu - in tako dalje.

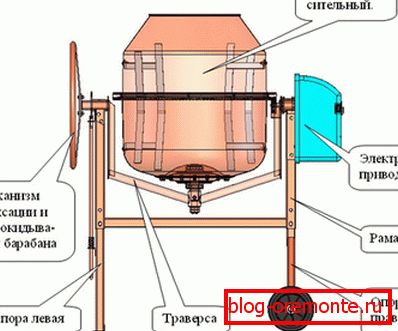

Naprava je tipičen gravitacijski mešalnik.

Naprave te vrste so najbolj vsestranske: sposobne delati s betonom s kakršno koli težo in velikostjo velikosti frakcij, z zidarskimi deli, ometnimi raztopinami in pripravljenimi mešanicami katere koli vrste.

Edina pomanjkljivost (in to je na splošno precej pogojna) je omejena produktivnost: gravitacijski betonski mešalnik komponent sestoji relativno počasi, kar omejuje njegovo uporabo v industrijskih količinah.

  • Prisilni betonski mešalniki predstavljajo pritrjen boben in rotor, ki se vrti v njem. Produktivnost se močno poveča, nekoliko izboljša homogenost betonske mešanice na izhodu. Spodnja stran je visoka cena takšnih naprav, njihova precejšnja masa in potreba po uporabi različnih naprav za beton z grobimi agregati (30-70 mm) in maltami.

Mobilnost

  • Mobilne naprave so spet vsa gospodinjska mešalna miza in, precej predvidljivo, avtomatika.
  • Stacionarni betonski mešalniki se uporabljajo v industrijskih pogojih, nameščeni na trdnem temelju in jih je mogoče premikati samo med obnovo podjetja.

Rotacijska oprema

Če je izbira mešalnika za gospodinjstvo v skladu z načelom delovanja in stopnjo mobilnosti povsem predvidljiva - vsi poceni betonski mešalniki z zmerno produktivnostjo so naprave za mobilno gravitacijo - potem je metoda prenosa rotacije od elektromotorja do bobna potrebna ločena pripomba.

V široki prodaji lahko najdemo enote s prenosom vrtilne naprave ali jermena.

Glavne težave prvovrstnih naprav, povezanih z uničenjem orodja. V drugem primeru se prej ali slej prekine pas.

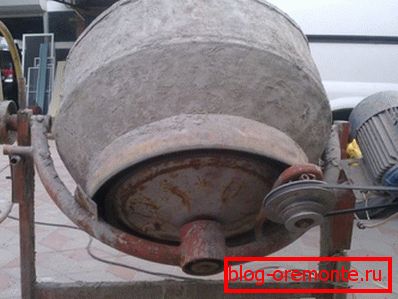

Prenos klinastega jermena omogoča prenos rotacije.

V skromnem mnenju avtorja je druga shema bolj izvedljiva.

Razlogi?

  • Belica stane manj kot nova orodja, manj pa menjalnik.
  • Zamenjava pasu je veliko lažje narediti z lastnimi rokami.
  • Pogon pasu je manj odvisen od dejavnika, ki ga je težko oceniti vizualno - kakovost kovine, iz katere se izdelujejo glavni sestavni deli.
  • Zagozden boben povzroči, da se jermen leže na jermenicah in ne uniči mehanizma.

Zanimivo: ločena pesem - poceni betonski mešalniki od vas, ki veste, kaj azijska država. Poleg litega železa Corolla in jeklenih orodij nizke kakovosti, med te izdelke lahko najdemo enote s plastično krono. Rezultat nakupa je povsem predvidljiv: kupec v težavah v nekaj mesecih prihaja za nov betonski mešalnik.

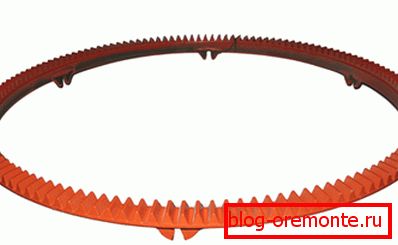

Prestavni obroč mora biti iz litega železa.

Uporaba

Kako mešati beton v betonskem mešalniku?

Težki beton

Ko gre za težke betone, so navodila zelo enostavna:

  1. Naprava je nameščena na ravno vodoravno površino in vklopljena..
  2. Majhna količina vode se vlije v rotirajoči boben, na katero se zaporedoma dodajajo ruševine, cement in pesek.. Vrstni red dodajanja sestavnih delov je lahko na splošno drugačen, vendar se avtorju zdi priročno, da to naredi le: cement, ki je padel v boben, se takoj in enakomerno pomeša z vodo v prodajni mlin; potem cementno mleko namočeno doda zadnji pesek.
  3. Nato v malo suho zmes dodamo vodo v majhnih delih. - do delovne koncentracije.

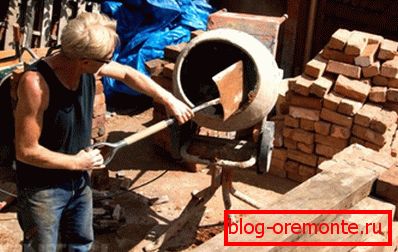

Vstavljanje komponent v boben.

Kakšen bi moral biti odstotek sestavnih delov za proizvodnjo težkega betona določene blagovne znamke?

Moč blagovne znamke Razmerje sestavin v frakcijah, cement M400: pesek: drobljen kamen
M100 1 : 4,6 : 7
M150 1 : 3,5 : 5,7
M200 1 : 2,8 : 4,8
M300 1 : 1,9 : 3,7
M400 1 : 1,2 : 2,7

Katero blagovno znamko betona bi bilo treba prednostno na tak ali drugačen način?

  • M100 используется для бетонных подушек под фундаменты (ленточные и плитные), для бетонирования ограждений и столбов.
  • M150 se lahko uporabi pri betoniranju betonskih estrihov v prostorih z zmerno obremenitvijo na tleh (kleti, tehnična podstrešja itd.).
  • M200 подходит для стяжек в жилых помещениях, гаражах и мастерских, для заливки монолитных фундаментов при небольшой этажности здания.
  • M300 годится для монолитных и каркасно-монолитных зданий небольшой этажности в качестве материала, воспринимающего основную нагрузку на сжатие.
  • M400 используется при изготовлении нагруженных перекрытий, балок, ригелей, колонн и прочих ответственных конструкций.

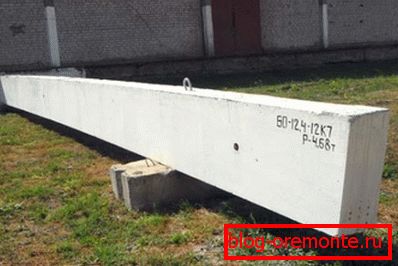

Ригельная балка изготовлена из бетона марки M400 с плотным армированием.

Rešitve

Kako premešati beton v betonskem mešalniku, če je ruševin vštet v število njegovih komponent?

Strogo rečeno, opisani gradbeni material ni beton, ampak malta. Glede na destinacijo - zid, mavec, kiti itd.

Razlika pri betonu je v vrstnem redu nakladanja. V suhem rezervoarju je bolje, da najprej pour pesek in cement, jih zmešamo, nato pa postopoma dodamo vodo.

Če pa ta serija ni prva, del cementa tvori težke kocke na mokri površini.

Težavo rešite s spreminjanjem zagonskega zaporedja:

  1. Izpolnite majhno količino vode (približno 1/5 od celotne).
  2. Postopoma nalijte pesek in cement v rezervoar.
  3. Po mešanju postopoma dodajte vodo.

Pena beton

Specializiran betonski mešalnik za pene beton, strogo gledano, ni mešalnik, temveč majhen proizvodni kompleks več enot:

Naprava Funkcije
Kompresor Dobava stisnjenega zraka za generator pene.
Penogenerator Pene z mešanjem vode, površinsko aktivnega sredstva (penilnega sredstva) in zraka.
Mešalnik Mešanje veziva, polnila in pene.
Betonska črpalka Predložitev končne pene v obliki.

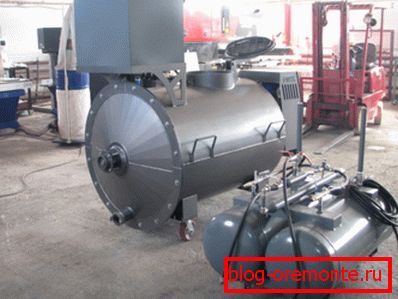

Komplet opreme za proizvodnjo blokov pene.

Če pa obstaja ločen generator pene, se lahko za izdelavo majhne količine penastih blokov uporabi navaden mešalnik za mešanje betona.

Kako v konkretnem primeru mešati beton v betonskem mešalniku?

  1. Sprva se cementno-peskana malta zmeša z zmanjšano količino vode.
  2. Potem se pena v rezervoar prenaša z neprekinjenim mešanjem, po kateri se pena izlije v oblike.

Nuance: toplotnoizolacijski bloki pene (razred v gostoti pod D500) se gnetijo brez peska, na enem cementu.

Lahki beton

Kako gnetiti beton v betonskem mešalniku, če je pripravljen na poroznih agregatih (ekspandirana glina, perlit, polistirenska pena itd.)?

Shema optimalnega nakladanja je podobna tisti za težke betone:

  1. V boben se vlije voda.
  2. Naložena je velika zbiralna polnila (ekspandirana glina itd.).
  3. Cement in mali frakcijski agregat (ekspandirani glineni ali perlitni pesek) se dosledno napolnijo.
  4. Postopoma dodajte vodo.

Polistirenski beton je izjema: polistirenske kroglice imajo prenizko gostoto za grundiranje grudic cementa. V tem primeru je bolje, da pripravimo suho cementno-peskovino mešanico, nato dodamo vodo k njemu in šele nato polijemo polistirensko peno.

Pena kroglice se doda zadnji.

Nasvet: tipična napaka pri mešanju betona - dodajanje velike količine vode za povečanje gibljivosti zmesi. Presežna voda vodi k katastrofalnemu padcu moči monolita. Pravilna rešitev je povečanje mobilnosti zaradi dodajanja plastifikatorjev (specializirani modifikatorji ali navadne tekoče milo s hitrostjo 1 žlice na vedro cementa).

Raziskovalni vzorci

Oglejmo si več modelov domačih betonskih mešalnikov, ki jih ponujajo spletne trgovine.

B-165

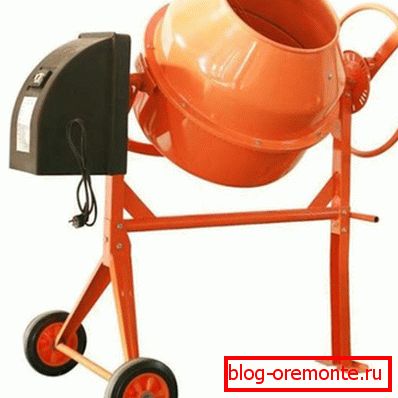

B-165.

Pred nami je gravitacijski betonski mešalnik z 750-vatnim elektromotorjem in prenos vrtenja na mast z uporabo menjalnika. Koliko kock betona v betonskem mešalniku - po njegovem imenu ni težko uganiti: volumen nakladanja je 165 litrov ali 0,165 m3. Masa naprave je 54 kg, cena na drobno je 17.820 rubljev.

SB-80-08

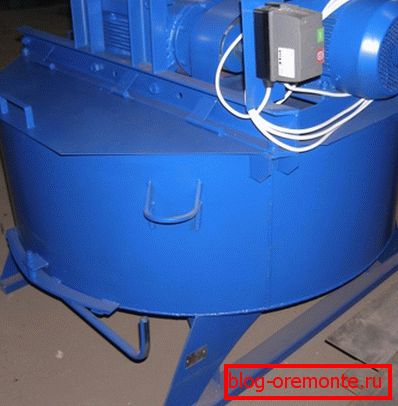

На фото - бетоносмеситель SB-80-08.

Stacionarna enota z rotacijskim mešalom lahko proizvede do 375 litrov betoniranega betona za vsak cikel z volumnom 500 litrov bobna. Komponente se naložijo ročno, razkladanje - skozi sektorski ventil na dnu posode. Druge značilnosti so naslednje:

Parameter Pomen
Poraba energije 7,5 kW
Cikli na uro Do 30
Dimenzije 1610 x 1800 x 1370 mm
Masa 1300 kg
Stroški 179 670 rubljev

SB-80-10

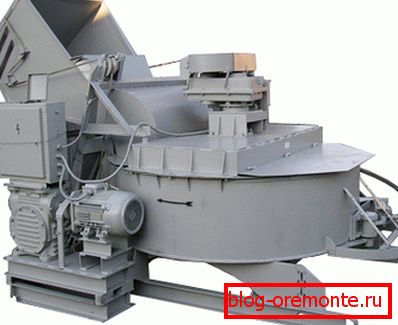

Stacionarni betonski mešalnik SB-80-10.

Za dovajanje komponent v boben obstaja dvigalo za preskakovanje - premična posoda, ki jo aktivira pnevmatski cilinder. Raztovarjanje - prek sektorske zaklopke na dnu posode. Tehnični podatki:

Parameter Pomen
Količina končne mešanice 0,75 m3 z volumnom bobna 1 m3
Glavna moč motorja 11 kW
Dvignite moč 4 kW
Dimenzije 2300 x 2100 x 2070 mm
Masa 1300 kg
Stroški 496 270 rubljev

Zaključek

Pri ločitvi dajmo bralcu še nekaj nasvetov.

  • Običajno trajanje mešanja raztopine v gravitacijskem mešalniku je 2 minuti od trenutka, ko so dodane vse komponente. Daljše mešanje bo vodilo v zmanjšanje mobilnosti betona zaradi izhlapevanja vode.
  • Betonski mešalnik se opere po raztovarjanju vsake serije raztopine. V naslednjo šaržo se lahko uporabi voda, ki jo vnašamo (ponavadi je pol žlice dovolj).

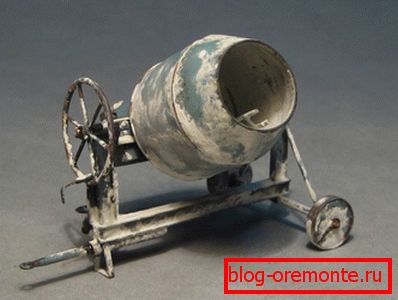

Takoj po uporabi uporabite boben. Odstranite posušen cement je veliko težje.

  • Roke in orodja se najbolje držijo izven vrtljivega bobna. Sila na lopaticah lahko doseže na stotine kilogramov.

Kot vedno, video v tem članku ponuja dodatne informacije. Uspehi!
