Betonirana betonska tla - montažne in monolitne

Med gradnjo opečnih, kamnitih, betonskih in gradbeno-betonskih stavb pri tleh iz armiranega betona. To je posledica njihove trajnosti, moči, relativne enostavnosti vgradnje in kratkih časov gradnje (če se uporabljajo montažne armirane betonske plošče). Nato podrobneje preučimo, kakšne so njihove vrste in kako lahko sami prekrivate.

Betonsko prekrivanje

Vrste modelov

Vse obstoječe armiranobetonske tlake lahko razdelimo na dve vrsti:

  • Montažni;
  • Monolit.

Zdaj pa podrobneje preučimo vsako vrsto konstrukcije.

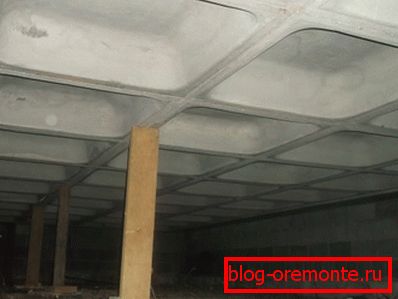

Caisson design

Monolit

V nasprotju s prefabriciranimi betonskimi betonskimi monolitnimi tlemi se vlije na objekt, neposredno na mestu njegove lokacije.

Imajo več vrst:

  • Rebra - predstavlja sistem med seboj povezanih monolitnih žarkov in plošč. Ta tla so sestavljena iz naslednjih elementov:
  • Proge (glavni žarki)
  • Rebra (gredi, ki se nahajajo pravokotno na nosilce).
  • Caisson - sekajo gredi istega odseka, ki so monolitično povezani s ploščo. Žlebovi med temi žarki se imenujejo kesoni.
  • Ne-beamed - predstavljajo neprekinjene monolitne plošče, nameščene na kolonah. Na vrhu plošč je zgostitev (velikosti). Armaturne palice se nahajajo na dnu plošče. Okvir plošče je nameščen na razdalji nekaj centimetrov od opaža, da se ta prostor napolni z betonom. Takšne konstrukcije se uporabljajo samo v primerih, ko razpon ne presega treh metrov.
  • Postavitev betonskih žarkov
    • Betonirana betonska tla - uporablja se, če je dolžina razpona več kot tri metre. V tem primeru na steno položimo ojačane betonske tramove s korakom približno 150 centimetrov. Nosilci so priključeni na prekrivanje armature. Moram reči, da armirani betonski nosilci prekrivanja v skladu z GOST 20372-90, obstajajo 16 vrst. Njihova največja standardna dolžina je 18 metrov.
    • Rebra - se lahko uporablja, če dolžina razponov ne presega 6 m. Če je dolžina daljša, se ojačitev izvede s prečnim nosilcem. Ta vrsta konstrukcije se praviloma uporablja v primerih, ko je treba pridobiti ravno strop. Razdalja med žarki ne sme biti večja od enega metra. Pri vgradnji te konstrukcije so pritrdilni elementi pritrjeni na armaturno kletko, ki omogoča strop ob ploščah. Slabosti tega sistema vključujejo kompleksnost svoje naprave.

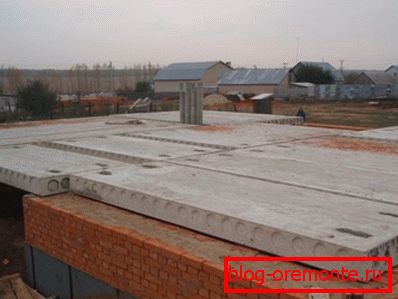

    Prefab

    Montažni

    Armirano betonsko montažno tla so pletene in varjene. Varjeni okvir je izdelan iz ravne armature, ki je povezana z električnim ali plinskim varjenjem. Težko potegnite pleteni okvir. V ta namen uporabite posebno pletilno žico z debelino največ 2 mm.

    Montažni конструкции делятся на следующие группы:

    • Izdelan je iz kritine, ki tehta do 0,5 tone.
    • Plošče na armiranobetonskih nosilcih z majhnim polnjenjem.
    • Široki elementi tal, ki tehtajo 1,5-2 tone.
    • Konstrukcije velikih plošč, ki so sestavljene iz elementov, izdelanih v velikosti ene sobe.
    Votle plošče

    Montažne konstrukcije vključujejo armirane betonske votle jedro talne plošče, ki so zelo priljubljene. So monolitne armirane betonske plošče, ojačane armaturne kletke.

    V panelih so cilindrične votline, ki potekajo po celotni dolžini plošč. Lahko znatno zmanjšajo težo izdelkov in povečajo odpornost proti deformaciji plošč pri zlomu. Takšne plošče so različnih dolžin in širin.

    Proizvodnja armiranobetonskih plošč

    Zdaj bomo razmislili, kako izvajati brezhibno prekrivanje. Moram reči, da armirani betonski žarki zelo redko delujejo z lastnimi rokami.

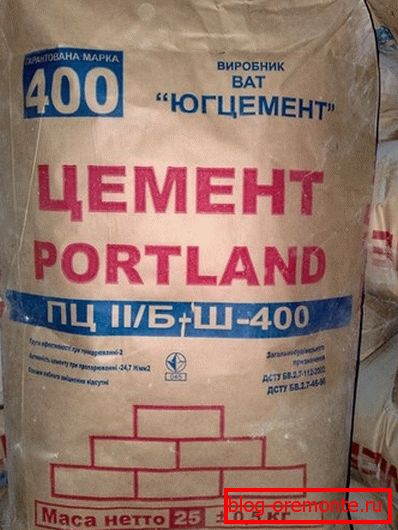

    Cement M400

    Materiali in orodja

    Torej, za gradnjo konstrukcije morate pripraviti naslednje materiale in opremo:

    • Ojačitev jekla;
    • Blagovna znamka cement ni nižja od M400;
    • Pesek;
    • Slepi ali prodnat;
    • Varilni stroj;
    • Plošče, les;
    • Mešalec betona;
    • Različna električna orodja.
    Postavitev betonske plošče

    Izdelava opažev in okvirja

    Najprej morate narediti svoj opaž. Za dno plošče lahko uporabite vezane plošče z debelino najmanj 2 cm, ojačane s palicami ali plošče z debelino 4-5 cm.

    Redne deske, debeline 2-3 cm, bodo ustrezale stranskim stenam, seveda pa lahko uporabljate tudi vezane plošče, vendar je cena višja.

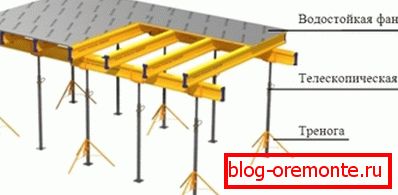

    Opažne postavitve

    Opaž je sestavljen po naslednjem vrstnem redu:

    • Najprej so postavljeni spodnji ščitniki. Za njihovo namestitev uporabite nosilce in prečke.
    • Nato namestite stransko steno.
    • Notranji del opaž je pokrit s krempljem. Za te namene lahko uporabite tudi plastično folijo.
    • Naslednji korak je zgraditi okvir, ki naj bi bil nameščen na razdalji 2-3 cm od dna ogrodja. Če želite to narediti, lahko uporabite posebne obloge ali uporabite palice. Premer ojačitve mora biti najmanj 10-12 mm, velikost mreže mora biti 150x150 ali 200x200 mm. Debelina okvirja se izračuna tako, da je zaščitna plast raztopine vsaj 2 cm pod in nad. Torej njegova debelina mora biti 4 cm tanjša od debeline plošče.

    Nasvet! Pri izvedbi okvirja ni priporočljivo, da se ojačitev priključi vzdolž dolžine, saj bo to vplivalo na njegovo moč.

    Kovinski okvir

    Izpolnite

    Za zapolnitev plošče je treba raztopino izvesti v naslednjem razmerju:

    • En kos cementa M400;
    • Dva koščka peska;
    • Štirje deli proda ali drobljenega kamna za beton s premerom največ 20 mm;
    • Voda do želene konsistence.

    Izpolnite brez prekinitve, začenši z enega vogala in konča z nasprotno. Ko je to storjeno, je tamponska rešitev globokega vibra.

    V fasadnem odbojnem opažu

    Po vlivanju je beton zaščiten pred hitrim sušenjem. Da bi to naredili, je prekrit z mokrim odlaganjem in žaganjem. Prvih 8-10 dni občasno navlažite površino.

    Po 2-3 tednih, potem ko je raztopina dosegla približno 80 odstotkov svoje trdnosti, se oplaščenje odstrani iz betona. Vendar je plošče mogoče upravljati šele po 28 dneh.

    Nasvet! Po obdelavi plošče je morda treba strojno obdelati. Najbolj učinkovit način za izvajanje postopkov z diamantnim orodjem. Zlasti armirani beton lahko razrežemo z diamantnimi krogi, mletjem z diamantnimi skodelicami ali diamantnim vrtanjem lukenj v betonu.

    Povedati je treba, da je v nekaterih primerih morda potrebno, da ne postavite plošče iz nič, temveč popravimo armiranobetonska tla. Sestoji iz krepitve strukture z dodatnimi elementi v obliki plošč, tramov, lupin itd. Postopek je precej zapleten, zato morajo strokovnjaki to storiti.

    Zaključek

    Kot smo ugotovili, obstaja veliko vrst betonskih tal, ki so zasnovane za različne primere. Zato morate v vsakem posameznem primeru izbrati pravo vrsto gradnje. V zasebni gradnji lahko v skladu z zgoraj navedeno tehnologijo izdelate betonska tla z lastnimi rokami.

    Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
