Betoniranje: različne metode, pravila polaganja

В настоящее время производится бетонирование по SNiP 9.03.01-87 по несущим ограждениям и конструкциям, который заменил собой все ранее существующие СНиПы по этому виду строительно-монтажных работ. В данном случае речь пойдёт не о сборных, а о монолитных конструкциях, изготавливаемых непосредственно на стройплощадке, причём это возможно выполнить в любое время года и даже при любых погодных условиях.

V nadaljevanju bomo zdaj razmišljali o osnovnih načinih določanja konkretnosti, v tem članku pa vam bomo tudi pokazali tematski video.

Toplota za beton (elektromatika)

Metode

Opomba SNiP 9.03.01-87 se uporablja pri gradnji objektov in konstrukcij za urejanje betonskih in armiranobetonskih monolitnih konstrukcij. To velja za posebej težke, težke in porozne (lahke) betone, kot tudi za alkalne odporne in toplotno odporne mešanice med strelnim in podvodnim delom.

Gosstroy ZSSR SNiP 9.03.01-87 Odpravili SNiPs ICS
Nosilne in zapiralne strukture III-15-76
383-67
III-16-80
420-71
III-18-75
III-17-78
III-18-76
393-78

Zamenjava

Splošna pravila za polaganje betona

Priprava osnove za betoniranje

Po SNiP 3.01.01-85 * (namesto SNiP III-I-76, SN 47-74 in CH 370-78) morate pred začetkom konkretnega dela pridobiti dovoljenje, organizirati pogoje vstopa na spletno stran in zagotoviti objektu potrebno opremo in materialov. Če bo proizvodnja vseh teh vključenih inženirjev, tehnologov in šefov, potem na gradbišču doma, boste morali to storiti sami.

To kaže, da morate poleg priprave cementa, peska, drobljenega kamna in ojačitve, kot tudi orodja za kopanje in betonske mešalce, pripraviti podlago na tleh - platformo ali jarko za podlago.

Odlagali boste vse ruševine z gradbišča s svojimi rokami in tudi izkoreninili drevesa in grmičevje, ki tam rastejo, ki se nahajajo neposredno v gradbenem območju ali za njim, vendar v neposredni bližini, kar ovira delo ali prevoz.

Prav tako morate pripraviti globoko platformo za plošče temeljev (pogosto se uporabljajo za garaže) ali kopati jarke za trakove osnove, glede na načrtovano zasnovo stavbe. Globina traku določajo značilnosti tal (izstopanje, neprepustnost in tako naprej), kot tudi težo zgornje strukture, širina traku je odvisna od širine podnožja ali stene, pravzaprav pa bo stopnja betonske porabe pri betoniranju.

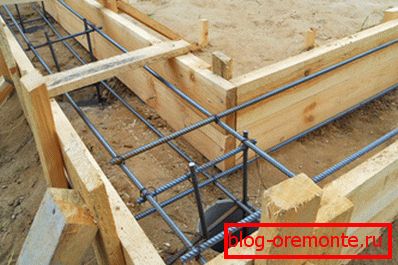

Les za monolitno trakovno podlago z ojačitveno kletko

Za postavitev betonske podlage je v vsakem primeru potreben opaž, doma pa je izdelan bodisi iz pripravljenih ščitov bodisi iz plošč, jih pritrdi z različnimi nosilci in sponkami. Poleg tega so monolitne strukture praviloma okrepljene - doma.

V ta namen se običajno uporablja gladka in / ali reliefna ojačitev s prerezom 8-14 mm. Torej za 5m3 konvencionalne (nespecialne) monolitne strukture bodo potrebovale tono ojačitve, spodaj pa podamo tabelo z utežmi:

Oddelek jeklene palice s periodičnim profilom (mm) Teža je dolga 1 m (kg) Oblikovanje v 1 tonu ojačitve (m)
8 0,395 2531
10 0,617 1620
12 0,888 1126
14 1,21 826

Opomba Izračuni upoštevajo maso celotnega okvira, to je vodoravne in navpične palice.

Razmerje sestavin glede na znamko in razrednost betona

Pri gradnji z nizko stopnjo betoniranja praviloma zagotavljajo raztopino razreda B22.5 ali B25 (M300 in M350), poleg tega pa je tudi mešanica zrn, tako da drobnozrnate raztopine niso primerne za zalivanje temeljev. Zato je višji betonski razred, večja bo skupna frakcija.

Ne glede na to, kje je pripravljena betonska mešanica (v avtomatih, betonskem mešalniku ali v koritu z lopato), priporočamo, da najprej mešamo cement tako, da dobimo enotno mleko. Po tem dodajte zahtevano količino peska in po temeljitem mešanju zavoj pride do zrnatega agregata. Če sledite temu zaporedju, se lastnosti trdnosti betona povečajo skoraj trikrat.

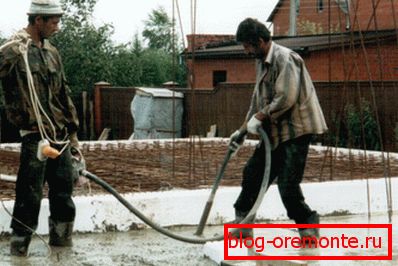

Pri polaganju betona uporabite podvodni vibrator

Ne glede na to, kdaj betoniranje poteka - jeseni, spomladi, pozimi ali poleti - v vsakem primeru je namestitev zahtevna, in to je najpogosteje metoda vibriranja s potapljaškim klubom. V ta namen se najpogosteje uporabljajo električni vibratorji, vendar lahko delajo tudi iz akumulatorja, dizelskega ali uplinjačnega motorja - načelo ostane enako - amplituda nihanja konice se ustvari s pomočjo gibljive gredi, ki jo dejansko poganja ta ali tisti motor.

Obstajajo tudi drugi načini za zapečatenje sveže mešanice - to je vibrirajoča plošča (tamping) in sesanje, kar je že mogoče pripisati posebnim metodam polaganja mešanice. Vendar pa je katera koli od teh metod namenjena istemu namenu - odpravi pore (praznine), ki ostanejo po izhlapevanju vlage iz raztopine.

Delovni šivi

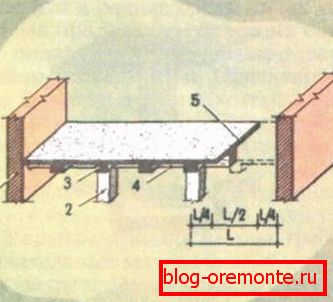

Naprava delovnega šiva pri betoniranju prekrivanja: 1) stena; 2) podpora; 3) pomožni snop; 4) glavni žarek; 5) šiv; 6) razdalja med glavnimi žarki

Pri nameščanju velikih predmetov skoraj nikoli ni mogoče narediti monolitnih elementov povsem monolitne, to je enodelne, ker ni vedno mogoče dokončati namestitve malte. V takšnih primerih se zgodi naslednje: en del mešanice in postopek kaljenja se začne, drugi del, ki povezuje z njim, nima zadostne oprijemljivosti, zato je hladilna betonska naprava najšibkejša točka v zasnovi.

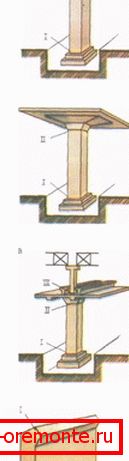

Šivi v stebrih in okvirih stavb: a) pod stropom grede; b) pod prekrivanjem z velikimi tiskanimi črkami; c) za nosilce žerjavov; d) za polkonstrukcijske strukture; I, II, III) mesta za ureditev šivovRazporeditev šivov na tla: 1) napolnite; 2) površino šiva; 3) omejevalnik; 4) kljukice

Pri nameščanju različnih inženirskih objektov kompleksne narave, kot so stebri, loki ali trezorji, je razporeditev delovnih spojev med betoniranjem mogoče le v tistih prostorih, ki jih načrtovano predvideva vnaprej. To se naredi, da se zagotovi, da je mehanska obremenitev na teh mestih minimalna, to pomeni, da mora biti smer šiva v pravokotnem položaju glede na os konkretne konstrukcije.

Posebne metode

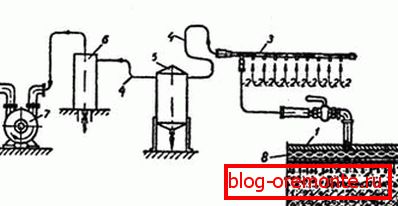

Sesanje: 1) vakuumski ščit; 2) priključne cevi za sesanje; 3) zbiralec; 4) avtocesta; 5) shranjevanje premične vode; 6) stacionarno shranjevanje vode; 7) vakuumska črpalka; 8) vakuumski votlini
  • Ta metoda vključuje odstranitev že zgoščenega betona do 10% -25% blokirane vode z uporabo vakuumskih ščitov, kar izboljša dva kazalca hkrati. Prvič, pospešuje utrjevanje zmesi (manj časa porabimo za izhlapevanje vlage v raztopini) in, drugič, povečuje gostoto monolita, ker se pojavi krčenje (poraste so blizu).
Metoda MET: 1) VPT (navpično premična cev); 2) opaž; 3) postavljena rešitev
  • V primerih, ko ni mogoče opravljati dela pri preusmeritvi vode iz gradbišča (mostični stebri, jezovi), se uporablja podvodni beton, najpogosteje pa to je metoda VPT - vertikalno gibanje cevi. Bistvo te metode je, kot sledi: temelj predizdelanih armiranobetonskih konstrukcij se položi na dno rezervoarja in zanje se cev, ki sestoji iz odsekov, pade skoraj navpično. Spodnji del je opremljen z ventilom, ki ga upravljalec upravlja od zgoraj (tako, da ne pride do vode), v zgornjem delu pa je vgrajen lijak, ki sprejema beton.
  • Rešitev se pretaka v cev, dokler ni popolnoma napolnjena, nato pa se ventil odpre in zmes napolni opaž pod tlakom, ki se dvigne nad robovi spodnjega dela cevi (višina dvigala je odvisna od višine vodnega stolpca). Cev se postopoma dviga, odstranjuje odvečne odseke od zgoraj in tako dalje, dokler ni položena zadostna količina monolita.
BP metoda: 4) cev za transport; 5) skiciranje kamna; 6) zaščitni rudnik; 7) je rešitev napolnila oris
  • Obstaja tudi podvodno betoniranje z metodo BP - metoda naraščajoče rešitve, kjer se uporablja napredni rt kamna, na ozemlje, ograjeno z oporo. V tej skici se jeklene cevi spustijo, skozi katere se mešanica napaja pod pritiskom, vendar pa že potekajo isti procesi kot v procesu VPT.

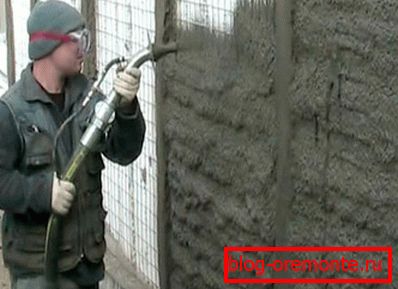

Tarketing. Fotografija

Пояснение. Понятие «торкретирование» происходит от существительного «торкрет», что означает цементно-песочную смесь.

  • Ta metoda se najpogosteje uporablja za krepitev tanke homogene strukture (kupole, loki, oboki), kot tudi za odpravo različnih mehanskih napak in za monolitne šive. Торкрет наносится на поверхность с помощью сжатого воздуха и специального оборудования - частицы смеси развивают скорость до 100м в секунду, что делает покрытие достаточно плотным. Недостаток данного метода состоит в том, что часть материала не удерживается на поверхности - просто отскакивает от неё, поэтому, такие потери называют «отскоком».

Betonsko polaganje pozimi

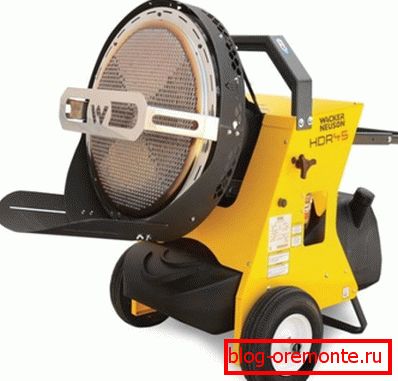

Infrardeči dizelski grelec

Za izpolnitev rokov, določenih s projektom, betoniranje poteka v hladni sezoni, to pomeni, v tem primeru pomeni proces, ki se izvaja pri temperaturah zraka od -5 ° C do -50 ° C s pomočjo umetnega ogrevanja. Eden od načinov je ogrevanje betona z infrardečim grelcem - metoda je zelo priročna, še posebej ker v procesu vam ni treba odstraniti opažev - ščiti ne ovirajo IR sevanja.

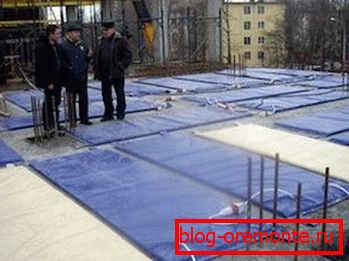

Thermomat

Tudi v hladno uporablja električne termomate, ki preprosto pokrivajo celoten monolit za 3-4 dni. Toda tako segrevanje je omejeno, saj je primeren samo za horizontalne strukture.

Ogrevanje oplaščenje

Za segrevanje sten je zelo primerno za uporabo toplega oplaščenja, kjer so grelni elementi nameščeni neposredno na ploščah in se v primeru odpovedi zlahka razstavijo za zamenjavo. Kljub vsem udobjem ogrevalnih opažev ima velik problem - to je visoka cena.

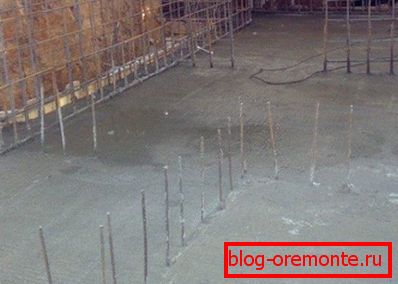

Ogrevanje z elektrodami

Za navpične strukture zmes segrevamo tudi z elektrodami, ki so izdelane iz armature debeline 8 mm do 14 mm. V raztopini so navpično nameščeni na razdalji 80-100 cm drug od drugega in služijo kot anode. Ogrevanje se zgodi na račun blokirane vode, ki je v betonu. Metoda je priročna, vendar precej draga, saj zahteva veliko porabo energije.

Metoda polaganja PNSV

Najpogosteje se za električno ogrevanje betona uporablja PNSV (kovinska ogrevalna žica Vinyl sheath), ki je postavljena v zanke znotraj vljene strukture. Napajanje se prenaša s stopničastim transformatorjem, doma pa kot enota uporablja varilni stroj.

Zaključek

Vsako betoniranje ozemlja, arhitekturnih struktur in drugih struktur vedno ima svoje posebnosti, odvisno od zunanjih dejavnikov in pogojev prihodnjih operativnih obremenitev. Kljub temu za vsako od metod obstajajo nekatera pravila, ki jih urejajo državni standardi in gradbene kode in predpisi, ki vam omogočajo ustvarjanje trdnega monolita za dolgoročno uporabo.
