Betonska krona: strukturne značilnosti in uporaba

Betonska svedra (skodelica) je posebna naprava za vrtanje lukenj na trdih in izredno trdih površinah. Te naprave ne uporabljajo sami, temveč s kladivom ali drugo močnejšo opremo.

Pravilno izbrana krona za beton določa učinkovitost vrtanja ni manjša od glavne opreme. Torej, kaj in kako vrtati betonske izdelke?

Luknjo, ki ga izvaja vrtanje, in naslednji - karbidna skodelica

Osnovna razvrstitev

Krune za vrtanje lukenj v armiranobetonskih konstrukcijah in izdelkih so na voljo v različnih modelih. Izbor določene spremembe rezalnega orodja določajo dejavniki, kot so vrsta in stopnja trdote površin, ki jih je treba strojno obdelati, premer lukenj, vrsta vrtalne opreme itd.

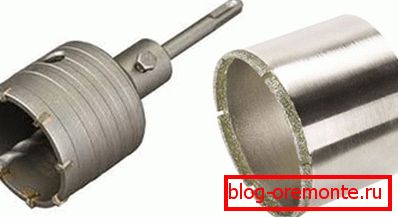

Pri fotografskih spremembah za udarno vrtanje (levo) in za nenadzorovano (desno)

Sodobna krona za beton, v skladu z metodo vrtanja, je na voljo v dveh vrstah:

  • modifikacije za tolkala;
  • modifikacije za brezkrtačno vrtanje.

V skladu z oblikovalskimi značilnostmi je rezalno orodje razdeljeno v naslednje kategorije:

  • Zobata krona (karbid) - uporablja se za tolkala vrtanje. Naprava je opremljena z rezilom, ki sestoji iz zob v spajkanih karbidih. Za priključitev na instrument - SDS, SDS + in SDS max.

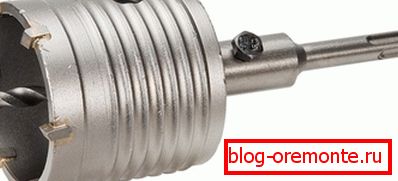

Zrezani karbidni pokrov s centrirnim svedrom

Tovrstno orodje za rezanje se uporablja med delom z ročnimi luknjalniki. Premer lukenj pri delu s to vrsto kron se giblje od 20 do 100 mm.

Med slabostmi zobatega rezalnega orodja je treba upoštevati intenzivno obrabo roba in posledično zmanjšanje učinkovitosti vrtanja. Še več, v trčenju z ojačitvijo rob postane neuporaben brez možnosti kasnejšega okrevanja.

Druga pomanjkljivost takšnih orodij lahko štejemo za večjo udarno obremenitev na obdelani površini, kar negativno vpliva na stanje krone in stanje betonskih konstrukcij.

  • Diamantna krona - To je bolj tehnološka in progresivna naprava, primerna za vrtanje z metodo brez učinka. Rezilni rob v tem primeru nima kovinskih zob, ker se jih nadomesti z brizganjem korunda ali diamantnih čipov.

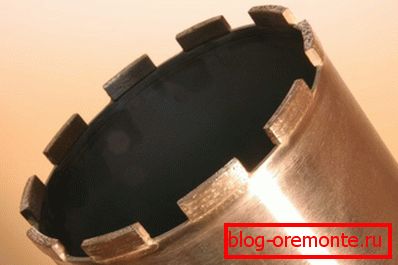

Na fotografiji - krona z diamantnim prahom

Glavna prednost te naprave je sposobnost učinkovite obdelave armiranobetonskih konstrukcij. Krona z diamantno prevleko znatno razširi možnosti vrtanja, saj se premer lukenj v tem primeru spreminja med 12-650 mm.

Poleg velikega števila uporabljenih premerov je treba opozoriti, da uporaba takšnih krone omogoča vrtanje do globine 1,5 metra.

Naprave s premerom rezanja do 100 mm imajo standardni vijak SDS za vgradnjo v punch. Take krone se uporabljajo brez obvezne uporabe tekočega hlajenja.

  • Diamantna krona стандарта КС ki se uporabljajo za obdelavo betona visoke trdnosti in drugih materialov s podobnimi značilnostmi.

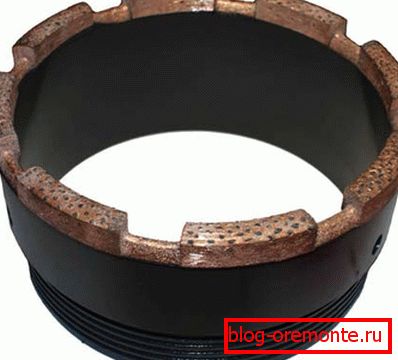

Enoslojna krona standard KS

To orodje ima rezilo, prevlečeno s polikristalnimi diamanti. Prevleko je označeno s posebno razpršilno tehnologijo, ki omogoča dolgoročno delovanje naprave.

Takšne naprave se uporabljajo predvsem z velikimi napravami za vrtanje, ki niso namenjene ročnemu upravljanju.

Kladivo orodje

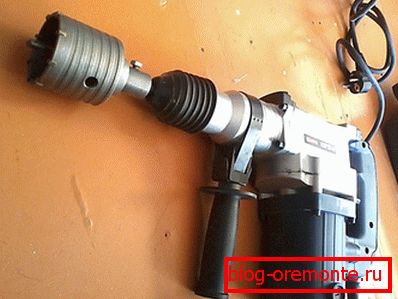

V foto - karbidni skodelici, nameščeni na udarec

Sodobna betonska krona je cilindrična naprava, opremljena z veznim elementom (steblom) za fiksno vgradnjo v udarne vaje ali rotacijska kladiva sistemov SDS, SDS + in SDS max.

Take skodelice so izdelane z uporabo zelo vzdržljivih kovinskih zlitin, ki so odporne na povišane temperature in dolgotrajne šokne učinke. Delovni rob teh naprav je opremljen z okvarjenimi zobmi ali drugimi zelo močnimi zlitinami.

Skodelica, odvisno od modifikacije, je lahko opremljena s centrirnim svedrom, kar bistveno olajša uporabo orodja.

Zaradi posebne oblike skodelice in stebla je zagotovljen optimalen prenos sile na rezalni rob. Kot rezultat, krona pri visoki hitrosti, brez uporabe prekomerne sile, vstopa ne le v silikatne opeke, temveč tudi v opeke in betone.

Diamantne krone - kamen s kamenjem

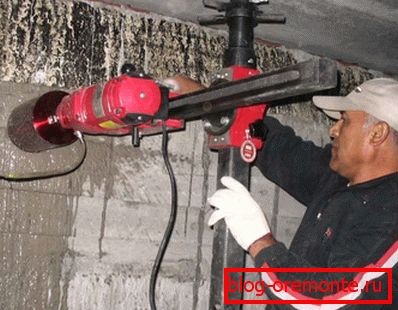

Na vertikalnih površinah za vrtanje fotografij

Kot smo že omenili, so diamantne krone ena najbolj obetavnih rešitev za vrtanje lukenj majhnega in velikega premera v materialih z večjo trdoto. Z uporabo takšnih naprav lahko enostavno opravite mehansko obdelavo armiranega betona, opeke, naravnega kamna, da ne omenjamo lažjega poroznega ali celičnega betona, ki je danes priljubljen.

Glavna razlika takšne naprave iz navadnih vrtanj in vaja je, da se na površino obdelanega materiala dotika samo tanek rob. Ta razlika omogoča ne le znatno povečanje intenzivnosti vrtanja, temveč tudi zmanjšanje uničenja reza vzdolž robov luknje. Poleg tega se manj stika med rezalnimi in obdelanimi robovi pretvori v manj hrupa in prahu.

Zgodovina uporabe kron za obdelavo trdnih površin ima več kot desetletje. Toda ta oprema je bila do nedavnega uporabljena izključno za potrebe rudarske industrije. V zadnjem času se je taka oprema začela uporabljati pri gradnji in popravilih ter zaključnih delih v stavbah za stanovanjsko, javno in industrijsko uporabo.

Glavno področje uporabe rezalnega orodja, prevlečenega z diamantom, je polaganje vodovodnih, plinskih in drugih komunalnih storitev ter rezanje spodnjih in drugih tehnoloških vdolbin.

Konstrukcijske značilnosti diamantnih krone

Vgradnja krone velikega premera

Sodobna krona z diamantnim prahom navzven praktično ne odstopa od podobnih naprav, ki so v celoti izdelane iz jekla. Pravzaprav je to isti valj, opremljen z veznim elementom (grebenom), ki je zasnovan za pritrditev v pritrdilni element vrtalne opreme.

Če je na jeklenih jeklenkah rezalni rob ravno kovinsko rezan z zobmi iz liti kovinskih trdih zlitin, potem je v tem primeru vse drugače. Po rezalnih robovih diamantnih krone ne ločujejo zob, temveč se spajata širši segmenti z diamantno ali korundno razpršitvijo.

Obstaja ločena kategorija takšnih naprav, v katerih posamezni segmenti niso spajkani in brizganje se izvaja neprekinjeno preko rezalnega roba. Orodje z neprekinjenim pršilom prstana se uporablja ne toliko za delo z betonom, ampak za bolj subtilno in čisto delo, kot je vrtanje keramičnih ploščic in ploščic.

Seveda je trde zlitine kron na betonu veliko ceneje kot diamantno obložena kolekcija. Toda cena diamantnega orodja upravičuje večja produktivnost. Poleg tega so orodja za diamante zaradi daljšega vira bolj ekonomična za 60-80% v primerjavi s trdimi zlitinami.

Pomembno: z obrabo lahko segmente rezalnega roba zamenjamo z novimi segmenti, kar bo prihranilo denar pri nakupu nove krone.

Življenjska doba diamantnih krone

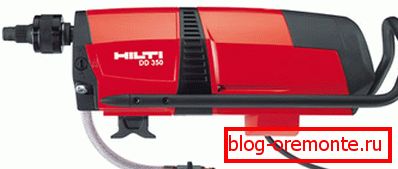

Profesionalna oprema za vrtanje betona

Kako povečati življenjsko dobo krone z lastnimi rokami, ne da bi pri tem ogrozili intenzivnost vrtanja?

Najprej za preprečevanje obrabe orodja omogoča vodno hlajenje rezalnega dela.

V procesu vrtanja segmenti segrejejo na kritične temperature, zato se lahko razrežejo. Da se to ne bi zgodilo in preprečiti, da bi steklo postalo neuporabno, je treba rezalne elemente med delovanjem hladiti z tekočo vodo.

Poleg zmanjšanja temperature tekoča voda omogoča učinkovitejšo odstranjevanje izrabljenega blata. Ko se hladi, je treba onesnaženo vodo zbrati s posebnim sesalnikom.

Pomembno: Če zaradi enega ali drugega razloga ni mogoče zagotoviti neprekinjenega dovajanja vode za hlajenje roba, je priporočljivo uporabiti "skodelice", ki so prilagojene za suho rezanje.

Če želite znatno razširiti vir krone, lahko pravilno izberete vrsto segmentov. V tem primeru se rezalni rob ne bo več izbrisal, zaradi česar segmentov ni treba zamenjati, še posebej pa vam ne bo treba razmišljati o nakupu nove skodelice.

Pomembno: Če nameravate delati z armiranimi betonskimi površinami, je priporočljivo uporabiti "skodelico", prevlečeno z mehkim snopom diamantov. Če vrtate konvencionalne visokokakovostne betone, bi bila najboljša rešitev rob, prevlečen s trdnim svežnjem diamantov.

Uporaba karbidnih krone

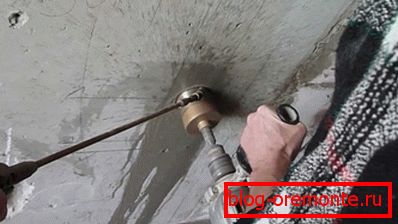

Vodno hlajeno karbidno črpalko

Razmislite, kako uporabiti krono za beton, če je udarec. Če imate perforator max SDS, SDS + ali SDS, lahko kupite karbidno skodelico, ki bo dovolj za vrtanje lukenj s premerom od 50 do 450 mm.

V trgovino za orodje za rezanje ga izberi v skladu s močjo udarca in vrsto priključnega elementa. Praviloma lahko krone s premerom do 250 mm namestimo na modifikacije do 1 kW.

Večje dimenzije betonske kronike so zasnovane za močnejšo opremo.

Pomembno: Kljub dejstvu, da na trgu obstajajo adapterji, ki omogočajo namestitev skodelic velikega premera na vaje z nizko porabo, ni priporočljivo uporabljati takšnih orodij, saj orodje morda ne bo zdržalo prekomerne obremenitve in ne.

  • Ko začnemo vrtati, smo prepričani, da se srečujemo z navadnim betonom brez skritih ojačitev.
  • Nato vstavite steblo za betonsko krono v držalo orodja.
  • Če je skodelica opremljena s centrirnim svedrom, jo ​​pritrdimo na površino, če ni vrtanja, se naslonimo na rezalni rob.
  • Medtem ko skodelica ne gredo globoko v površino in ne doseže pravilne smeri, ne priporočamo pretirane fizične sile.
  • Začetek vrtanja je priporočljivo pritegniti pomočnika, ki bo držal sesalno cev, zato bo mogoče zagotoviti učinkovito odstranjevanje prahu.
  • Ko delate s krono, ga ne smete redno izvleči iz luknje, tako kot pri običajnem vrtanju. Poglabljamo skodelico do konca.
  • Če se luknja izteka, bo beton znotraj skodelice. V nasprotnem primeru bo skodelica prazna, luknjo pa jo je treba nadalje razvijati, tako da jo odstranite iz betona.

Pomembno: Pri vrtanju debelih sten ali tal lahko uporabite podaljšek za betonsko krono.

Uporaba diamantnih krone

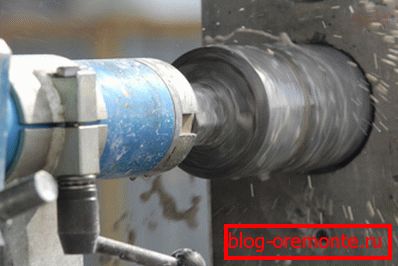

Najmanjša količina prahu in umazanije, razen mokrega blata

Navodila za uporabo diamantnih krone se razlikujejo od uporabe karbidnih kozarcev. Posebna značilnost je uporaba tehnično dovršenih naprav, ki za razliko od perforatorja dovoljujejo vrtanje brez vpliva na vibracije.

Poleg tega je naprava pritrjena na obdelano površino, kar omogoča izdelavo lukenj v želeni smeri. Fiksno orodje močno olajša delo, saj mora delavec med vrtanjem premikati opremo, vendar ga ni treba držati. Tako se doseže visoka natančnost rezanja, katere druge naprave niso sposobne zagotoviti.

Zaključek

Sedaj veste, katere vrste krone se uporabljajo za mehansko obdelavo betonskih konstrukcij in konstrukcij. Še več, zdaj imate splošno idejo o tehnologiji vrtanja s tem orodjem.

Če imate kakršna koli vprašanja, ki potrebujejo pojasnilo, si oglejte videoposnetek v tem članku.
