Betonska podpostaja: tipi in operativne značilnosti btp

Celotne transformatorske postaje (CTS) so se izkazale pri delu na gradbiščih. Najpogosteje se uporabljajo za toplotno obdelavo betona, kar bistveno pospeši proces utrjevanja in sklop konstrukcijske trdnosti ter za segrevanje zamrznjenega tla. Ti načini dela ne omogočajo, da bi se postopek ustavil v razmerah nizke temperature okolja in bistveno zmanjšal čas gradnje.

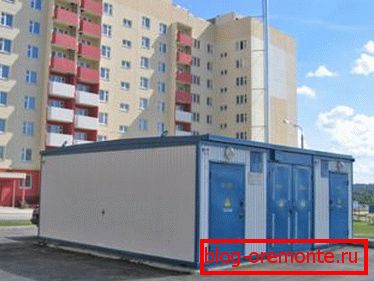

To je majhna in nezahtevna zgradba - ključ do vašega udobnega bivanja v stanovanju

Blokirne postaje

Kaj je BKTP je okrajšava, ki označuje blokovno popolno transformatorsko postajo, ki je namenjena za:

  • Sprejem energije
  • Trenutna pretvorba
  • Distribucija električne energije.

Ta kompleks opreme je zaprta stikalna naprava z napetostjo do 35 kV.

Takšna transformatorska postaja je lahko zasnovana za napetost (kV):

  • 10/0,4; 6/0,4; 35/0,4; 0,4/35; 0,69/35.
  • 35/10; 10/35; 6/35; 35/6.

Transformatorji moči navzdol - glavna značilnost opreme.

Lahko je drugačen in doseže naslednje vrednosti:

  • 100, 160, 200, 250, 400, 630 kW.
  • 1000,1250,1400,1600,2500,4000 in celo 6300 kW.

Blokirne postaje с одинаковым успехом эксплуатируют на электросетях с напряжением 6, 10 и З5 кВу различных объектов:

  • Industrijski.
  • Suburban.
  • Urban.
  • Zasebna domena.
  • Počitniška in počitniška naselja.
  • Proizvodna območja.

Za vaše podatke! V kompletu novega pridobljenega BKTP je za to opremo podrobno navodilo za namestitev. V večini primerov to dovoljuje, ne da bi pritegnili zaposlene na delo zasebnim razvijalcem z lastnimi rokami za izvedbo namestitve na tleh, če govorimo seveda o majhni različici.

Cena blokovskih postaj je odvisna od več komponent:

  • Konfiguracija:
  • Število in moč transformatorjev.
  • Število celic.
  • Sheme.
  • Kovinske gume.
  • Števci.
  • Gasilno izolirani odklopnik (vrsta visokonapetostnega odklopnika).
  • Odklopniki.
  • Sekcije.
  • Vakuumski odklopniki.
  • Zemljišče
  • Število vrstic.
  • AMR.
  • AVR sistemi.
  • Vrsta lupine.
  • Temelj.
  • Metoda vnosa.
  • Prezračevanje.
  • Klimatska naprava.
  • Zaščita.
  • Seveda bo v skupne stroške dobavitelja vključen tudi strošek dostave, če nakupujete opremo po naročilu.

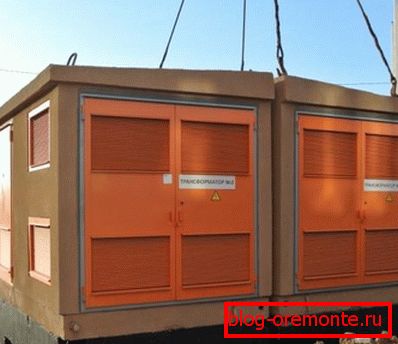

    Običajno je potreben žerjav, da vozilo raztovorite in namestite postajo na svojem mestu.

    Betonska oprema

    Transformatorske postaje v betonskem ohišju se uporabljajo za oskrbo stanovanjskih in javnih, javnih in industrijskih zgradb.

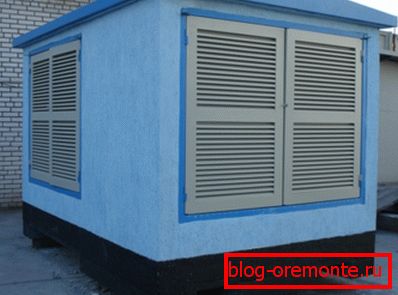

    Beton se uporablja visoko kakovost, zaščiten pred vremenskimi vplivi.

    Operativne in tehnične značilnosti blokov

    Betonski prostori za postaje so izdelani iz visokokakovostnega težkega betona blagovne znamke B30 s debelino stene 100 mm.

    To zagotavlja odlično izvedbo trupa:

    • Visoka trdnost betonske strukture.
    • Toplotna odpornost.
    • Vodoodporen.

    Značilnosti, ki ločijo bloke popolne transformatorske postaje v konkretnem primeru, so:

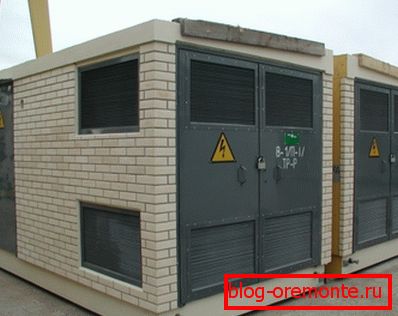

    Na fotografiji - postaja z opečnimi stenami (dražja možnost)
    • Majhna teža in kompaktnost KTP.
    • Zanesljivost armiranobetonskih blokov, izvedenih z najsodobnejšimi sodobnimi tehnologijami za izdelavo KTPB:
    • Požarna odpornost
    • Odpornost proti vandalizmu.
    • Odporen proti vremenskim vplivom.
    • Potrebna trajnost.
  • Uporaba ozemlja z največjo učinkovitostjo zaradi minimizacije območja, dodeljenega za postajo.
  • Dostava na spletno mesto v popolni tovarniški pripravljenosti.
  • Možnost individualnega pristopa k popolni nastavitvi na zahtevo naročnika.
  • Različice oblikovalskih rešitev za zunanjo oblogo (barve, teksture).
  • Skladnost z zahtevami sodobnega urbanističnega načrtovanja v povezavi z estetsko organskostjo z drugimi predmeti.
  • Možnost dokončanja dodatne opreme za povezovanje zunanjih kablov, testiranje faz in zaščite.
  • Vrste betonskih transformatorskih postaj

    Do sedaj obstajata dve vrsti blokov tipa podstrani:

    • Enotni transformator KTPB je nameščen za uporabo z obremenitvami z zlomom pri dobavi električnega toka za en dan ali manj v primeru trenutnega popravila ali zamenjave poškodovanih komponent.
    • Dvo-transformatorske postaje se uporabljajo s preferencialno uporabo električnih sprejemnikov prve in druge kategorije. Moč transformatorjev v njih je nastavljen tako, da ko je eden izmed njih odklopljen, drugi prevzame potrebno breme.

    Opomba! Dvo-transformatorske postaje so nujno potrebne z neenakomernim razporedom obremenitve (dnevno ali letno), ne glede na kategorijo električne energije končnega uporabnika. V tem primeru je priporočljivo prilagoditi močnostne transformatorje za enomesni ali dvosmerni del z neenakomernimi nakladalnimi premiki.

    Dvosistemski transformator KTPB je koristen v tem, da je v času delovanja podjetja z manjšimi obremenitvami mogoče izklopiti nekatere transformatorje. V tem primeru se tovora prenese preko skakalcev v betonskem ohišju na sekundarno napetostno postajo. Takšen ekonomičen način delovanja opreme zagotavlja minimizacijo stroškov električne energije.

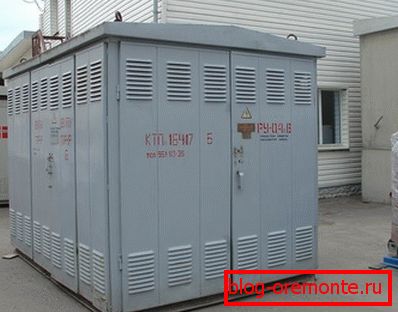

    Kovinski ohišji se vedno manj uporabljajo v sodobnem svetu.

    Opis postaje

    Postaje obeh vrst so sestavljene iz betonskih blokov z vgrajeno električno opremo:

    • Razvodna visokonapetostna stikalna naprava - 6 kV ali 10 kV.
    • Nizkonapetostne stikalne naprave Nizkonapetostne stikalne naprave - 0,4 kV.
    • Energetski transformatorji TM, TMG, TSZ, TSZN.

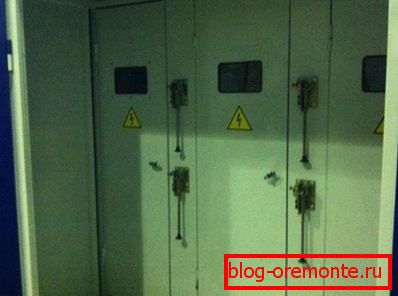

    2BKTP se uporablja za stanovanjske objekte

    Celotne dimenzije gradnje postaj:

    • Postaja z enim transformatorjem (BKTP) ima lahko celotne dimenzije:
    • 4610 * 2510 * 2820 mm.
    • 5270 * 2250 * 2205 mm.

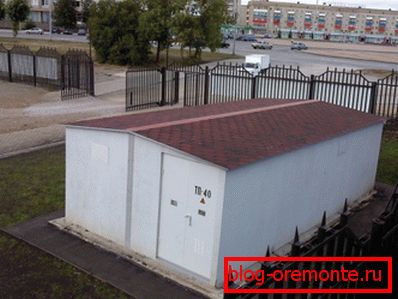

    Za majhne zasebne zgradbe in upravne stavbe je bila nameščena manjša oprema
    • Postaja z dvema transformatorjema (2BKTP), oziroma:
    • 4610 * 5070 * 2820 mm.
    • 5270 * 4500 * 2205 mm.

    Za vaše podatke! BKTP je mogoče izvajati s 3, 4 in več (na zahtevo kupca) blokov, ki se nahajajo drug poleg drugega in so povezani s koridorji. Dovoljeno je tudi izdelovanje dvostopenjskih komor z osnovno ploščo ojačanih blokov povečane moči. Temeljni kabel se uporablja za to (FBK) - nosi funkcije fundacije in kabelsko sobo z vgrajenim oljnim sprejemnikom. Ali volumetrična enota (ON) - v njej so nameščene stikalne naprave, ščitniki in komora močnostnih transformatorjev.

    Za dobavo kabla na električno opremo postaje BKTP obstajajo odprtine v tleh. Transformatorski prostor je opremljen z rešetkami za prezračevanje in nadzor temperature v transformatorski sobi.

    Poleg glavne opreme so blokirne postaje BKTP opremljene z instrumenti za merjenje in merjenje električne energije:

    • Aktivni in reaktivni merilnik energije.
    • Ampermetri in tokovni transformatorji.
    • Voltmeter s stikalom na vhodu nizkonapetostne stikalne naprave.
    • Ščit lastnih potreb.
    • Druge dodatne naprave na zahtevo.

    Proizvodne družbe pakiranih kompletnih transformatorskih postaj v konkretni stavbi izvajajo celotno paleto dejavnosti, povezanih z načrtovanjem, proizvodnjo, dobavo in nadzorom lastne opreme.

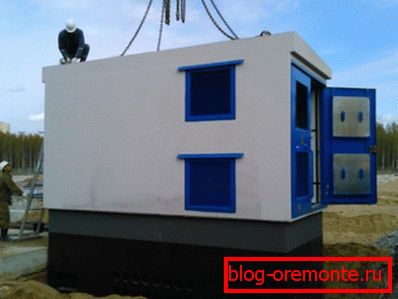

    Podstavek zahteva zanesljivo in trdno podlago, ki sčasoma ne bo krčila in propadla.

    Zaključek

    Upamo, da v procesu iskanja ločenih oblikovalskih, proizvodnih in namestitvenih organizacij ne boste imeli težav. Zato ni potrebe po uskladitvi njihovih dejanj, ki bodo zaradi agregata omogočili nekoliko zmanjšati stroške projekta in rešiti živce.

    Glavna stvar je, da se obrnete na zanesljivega partnerja, ki bo zagotovil pozitiven rezultat in kakovost opreme. V predstavljenih videoposnetkih v tem članku boste našli dodatne informacije o tej temi.
