Betonske cevi - vrste izdelkov: tlak, brez tlaka. metode

Beton je umetno ustvarjen material po naravi. Njene glavne sestavine so cement, voda in razni dodatki (pesek, drobljen kamen in polnila). Iz njega lahko izdelate različne elemente in dele, ki se lahko uporabijo že dolgo, vključno z večkrat, kot primer - uporabljene betonske cevi.

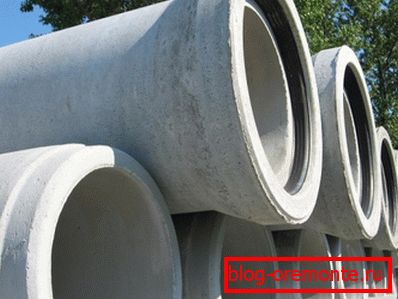

V foto-izdelkih iz armiranega betona z zvoncem in tesnilnim obročem.

Glavne vrste

V našem članku se bomo osredotočili na takšne strukture. Pogosto jih najdemo v različnih delih države, kjer opravljajo trdo delo.

Nasvet: če potrebujete armirane betonske cevi, morate v procesu vibropresiranja dodati ojačitev navadnega betona.

Industrija ponuja dve vrsti takšnih izdelkov: brez tlaka in tlaka.

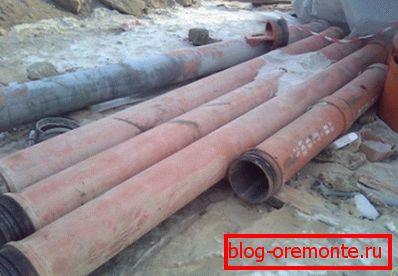

Betonske cevi O325 mm

Impotentno

Za tekočine, ki se prevažajo z vlekom, so cevi brez tlaka zvonaste ali faltsevy. Takšni izdelki so izdelani iz težkih blagovnih znamk betona, skozi njih pa lahko tečejo podtalnice in atmosferski odtoki. Tudi ta material se uporablja za proizvodnjo proizvodov, ki so postavljeni pod cestnimi in železniškimi cestami, s katerimi izvaja odstranjevanje taline.

Armirane betonske konstrukcije v obliki temeljev

Za njihovo izdelavo z uporabo centrifugiranja ali vibropresinga betona, ki spada v razred B25. Imajo zelo visoko kakovost in obstojnost.

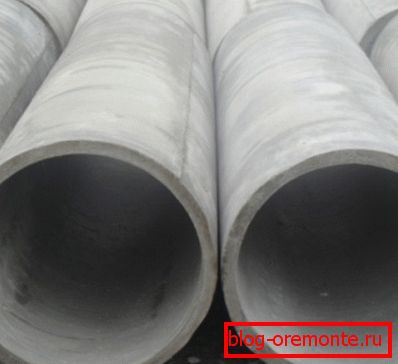

Impotentno изделия из бетона

Če govorimo o njihovem oblikovanju, lahko razlikujemo naslednje glavne tipe:

BT Cilindrične konstrukcije, opremljene z zvoncem. Pri tesnilnih spojinah se uporablja tesnilna masa. Vrednost notranjega premera je od 100 do 1000 mm. Poleg tega je 4 dolžine (v mm):
  • 1000;
  • 1200;
  • 2000;
  • 2500.
BTС Vrsta konstrukcije - cilindrična, opremljena z zvoncem s stopničasto površino (C). Gumijasta tesnila se uporabljajo za tesnjenje spojev. Vrednost notranjega premera je od 300 do 1000 mm, dolžina - 2000 in 2500 mm.
BTSP Podobno kot prejšnji, vendar z edinim (P). Vrednost notranjega premera je od 300 do 1000 mm, dolžina konstrukcije pa je 2000 in 2500 mm.

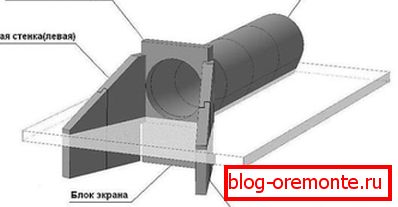

Glava betonske cevi kot del zasnove

Tlačna glava

V takšnih ceveh se tekočina transportira pod določenim tlakom. Najpogosteje se uporabljajo v omrežjih za oskrbo z vodo, pa tudi v kanalizacijo. Treba je opozoriti, da se takšne betonske cevi v gradbeništvu uporabljajo manj in manj.

Specialisti zdaj raje uporabljajo druge možnosti:

  • polimerna;
  • jeklo s polimerno oblogo;
  • litega železa.

Vendar pa obstajajo tudi omrežja tlačne vode glavnega tipa, s pomočjo katere se voda napaja celotna mesta in celo velika ozemlja (okrožja, področja).

Nasvet: v takšnih primerih je bolje uporabiti cevovode iz jekla (opremljene z oblogo cementnega peska) ali armiranega betona.

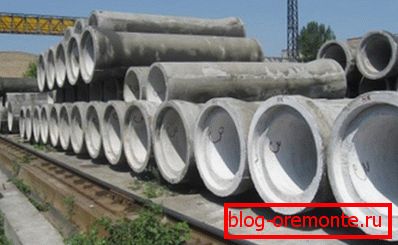

Kanalizirana betonska cev premera 500 mm

Vendar pa je njihov premer lahko:

  • 500-1100 mm, kar velja za majhne;
  • do 5500 mm, velja za veliko.

Отметим напорные трубы серии BTН – цилиндрического типа, оснащенные раструбом и прорезиненным кольцом. Значение внутреннего диаметра колеблется в пределах 100-500 мм, длина (в мм):

  • 1000;
  • 2000.

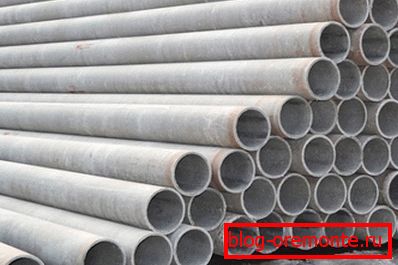

Oblikovani deli in cevi iz azbestnih betonov

Ojačani beton

Metoda izdelave

Ta vrsta cevi dobimo z ojačitvijo betona z ojačitvijo, ki je lahko stresen ali brez napetosti:

  • prvi tip vključuje stiskanje betona, po katerem se nanese posebna ojačitev v obliki žice;
  • druga je "zaviti" osnovo z okvirjem iz ojaćevalnega elementa.

Naslednji korak v proizvodnji armiranega betona je tvorba proizvoda, ki se izvaja na:

  • vibroprokatnom stanane;
  • v premičnih oblikah;
  • kasete;
  • matrike.

Potem mora pridobiti trdoto. Ta postopek se izvaja v normalnih pogojih (če ni posebnih zahtev glede trdnosti izdelka) ali z avtoklavom (če mora izdelek pridobiti visoko trdnost).

Armirane betonske cevi so lahko tlaka in brez tlaka.

Presek materialov, ki se uporabljajo v nizkotlačnih sistemih, je lahko:

  • okrogla - označena z "T";
  • ovoidal - "THAT";
  • eliptični - "TE".

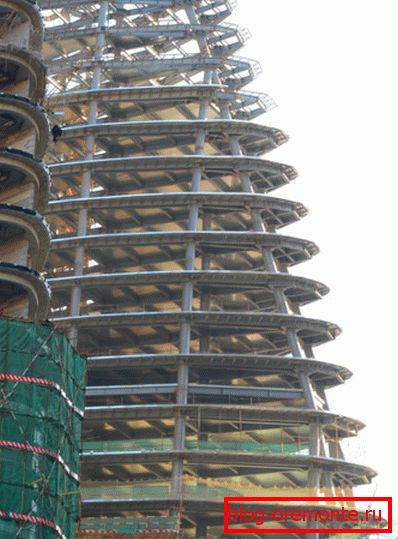

Beton za okvir stavb v gradnji

Prva skupina je razdeljena na naslednje podskupine:

  • Tip vtičnice, tesnilo se uporablja za tesnjenje spojev, notranji premer od 400 do 1600 mm, dolžina - 5000 mm (T);
  • zvonast s podplatom - notranji premer od 1000 do 2400 mm, dolžina - 3000, 4500, 5000 (mm);
  • s stopničasto notranjo površino vtičnice (TS). Kot pečat uporabljajo gumiran prstan. Notranji premer je od 400 do 1600 mm, dolžina izdelkov je 2500, 3500 in 5000 (mm);
  • korak s podplatom (TSP), notranji premer od 400 do 1600 mm, dolžina konstrukcij - 2500, 3500 in 5000 (mm);
  • z ovratnikom na površini rit (TB) se za tesnila uporablja gumijasti obroč, notranji premer pa je od 400 do 1600 mm, pri čemer je edina dolžina 5000 mm;
  • z ovratnikom in podplatom (TBP), notranji premer od 1000 do 2400 mm, opcije dolžin 3000, 4500 in 5000 mm;
  • zloženi tip (DFT), opremljen s podplatom, tesnila se uporabljajo za tesnjenje spojev, notranji premer od 1000 do 2400 mm, dolžine 3000, 4500 in 5000 mm.

Vrste izdelkov

Obstajajo tri vrste prostih pretočnih cevi, ki se razlikujejo le v globini polnjenja z zemljo, v (m): 2, 4, 6. Za povečanje nosilnosti se uporablja ojačitev, dimenzije se ne spreminjajo.

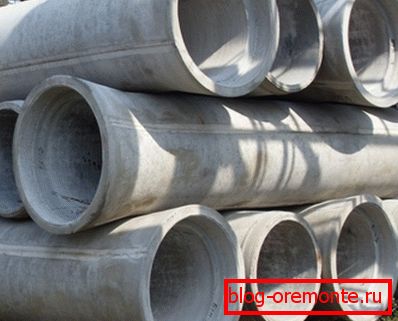

Tlačna glava трубы из железобетона

Med tlačnimi cevmi s krožnim prečnim prerezom je mogoče razlikovati:

  • zvonaste oblike, za tesnjenje gumiranih obročev, notranji premer je od 300 do 2400 mm, variante dolžin - 2500, 3500, 5000 in 5900 mm;
  • TNP - TN s polimernim jedrom. Notranji premer je od 400 do 1200 mm, možnost ena dolžine - 5000 mm;
  • TNS - TN z jeklenim jedrom. Notranji premer od 2500 do 6000 mm, možnosti dolžine - 5000 in 10000 mm.

Poleg tega industrija proizvaja cevi:

  • nizek tlak (največ 10 atm.);
  • srednji tlak (največ 15 atm.);
  • visokotlačni (do 20 atm.).

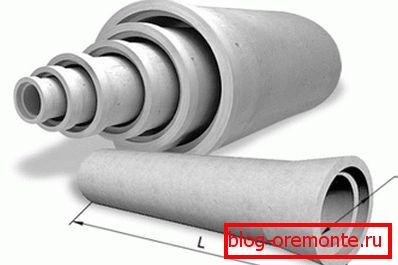

Izdelki za kanalizacijo

Koristi

Če primerjamo armirane betonske izdelke z navadnimi cevmi, imajo pred njimi številne nesporne prednosti:

  1. Nizka cena, kar je razloženo z poceni proizvodnim procesom in ni drago. Zato tovarne določijo majhen odstotek svojih izdelkov, tako da čim več potrošnikov lahko kupi armirane betonske konstrukcije z dostojno kakovostjo po sprejemljivih cenah.
  2. Zanesljivost in obstojnost sta že dokazana v času njihovega delovanja, ko so izdelki lahko vzdržali velike obremenitve.. Če ne kršijo pravil izdelave in navodil za vgradnjo, bo gradnja delovala več kot pol stoletja.
  3. Raznolikost armiranobetonskih cevi je prav tako nedvomna.. Uporabljajo se lahko za izvedbo različnih del, ki so povezana s popravilom ali konstrukcijo, položijo cevovode na različnih globinah.
  4. Odpornost na poškodbe izdelkov zaradi kombinacije betona in armature jekla, ki jim omogoča, da se ne deformirajo, da so odporni proti koroziji in temperaturnim nihanjem. Prevoz izdelkov ni težak.
  5. Enostavnost vgradnje je zagotovljena s tesnilnimi obroči, kar bistveno zmanjša stroške dela za delo in vam omogoča, da opustite uporabo drugih materialov, ko se spojite s šivi.

Slabosti

Ampak glavna pomanjkljivost se lahko imenuje velika masa, zato jih ne namestite z lastnimi rokami. Zahtevajo vključitev posebne opreme za vgradnjo, kar je povezano z visokimi stroški prevoza.

Dobro je vedeti

Na koncu bi rad govoril o novi novi tehnologiji, ki je bila razvita leta 1932 v ZSSR. Govorimo o gradnji okvirnih zgradb s pomočjo cevnega betona. Omogoča zmanjšanje stroškov in hitrosti gradnje predmetov za 2-krat.

Pionir te metode je bil profesor Gvozdev. Vendar pa tehnologija ni šla dlje od naših pogovorov, zdaj pa ga izkoriščajo številne države, ki uspešno gradijo stavbe z minimalnimi izdatki.

Zaključek

Ta material je bil namenjen cevi iz betona in armiranega betona. Naučili ste se, kako so proizvedeni, njihove značilnosti, označevanje in uporaba. Na primer, te velike premerne betonske cevi se pogosto uporabljajo za oskrbo z vodo v velikih mestih.

Stroški izdelkov jim omogočajo, da v nekaterih primerih tekmujejo s kovino ali plastiko. Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
