Betonske in armiranobetonske konstrukcije: glavne vrste in

Razvoj takšnega gradbenega materiala kot betonske malte in možnosti njegove ojačitve je postal resničen preboj v gradbeništvu v 20. stoletju. Takšen dizajn je preprosto uspel radikalno spremeniti človeško idejo o tem, kaj morajo biti trdne in trajne strukture.

Zahvaljujoč tej odkritju ima človeštvo priložnost, da gradi stavbe in nebotičnike, ki so postali simbol sodobnega življenja. Ojačani beton in beton omogočata prihranek dragocenega prostora in gradnjo bolj udobnih, kompaktnih in varnih zgradb za bivanje, delo in druge namene.

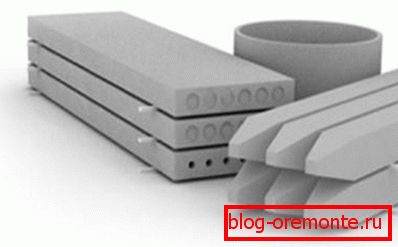

Betonski izdelki

Osnovni pojmi in koncepti

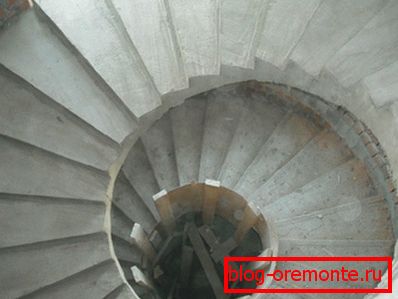

Popolna lestev

Beton je raztopina iz cementa, vode, različnih polnil in aditivov.

Kot takšne dodatne komponente so lahko:

  • Pesek;
  • Gramoz;
  • Pesek in gramoz;
  • Aditivi proti zmrzovanju;
  • Snovi, ki pospešujejo proces določanja;
  • Antikorozivni dodatki itd.

Armirani beton, kot že ime pove, je gradbeni material, ki nastane s povezovanjem betonske rešitve in jeklene armaturne kletke, kar daje strukturam enostavno neprekosljivo trdnost in druge pozitivne lastnosti. Jeklo in beton odlično nadomestita pomanjkljivosti in se popolnoma dopolnjujeta.

Sama po sebi je monolit betona struktura, ki se dobro odziva na stiskalne sile, vendar ne more vzdržati nateznih sil. Ti parametri so razlog, da se enostavne betonske konstrukcije praktično ne uporabljajo v gradbeništvu.

Armature, ki se uporablja v povezavi z malto, omogoča izboljšanje kakovosti konstrukcije, saj jeklene palice imajo visoko odpornost na natezne sile. Trajna povezava betona in kovinskega okvirja vam omogoča, da ustvarite močne, visoko kakovostne in najbolj zanesljive strukture.

Izdelki iz armiranega betona so bili prvič patentirani v 19. stoletju, vendar je pot do izboljšanja tega gradbenega materiala precej dolga, danes je okoli 150 let in še ni končana.

Sodobni gradbeniki ojačujejo konkretno rešitev na podlagi naslednjih izračunov:

  • Kompresijska sila;
  • Natezna sila;
  • Bend;
  • Aksialna kompresija;
  • Torsion in drugi

Bodite pozorni! Takšni izračuni zagotavljajo največjo stopnjo zanesljivosti ustvarjenih struktur, zmanjšujejo njihovo maso in splošne razsežnosti.

Poleg enostavne ojačitve se izvede ojačitev s prednapenjanjem. Prednosti uporabe te metode vključujejo možnost uporabe bolj trajne kovine in raztopine višjih razredov.

Bodite pozorni! Bistvo te metode je, da se ojačitev raztegne pred prelivanjem in beton stisne. Tako v procesu nastavitve obe komponenti pridejo v normalno stanje, kar odpravlja možnost deformacije ustvarjenega izdelka in povečuje odpornost proti obrabi.

Glavne vrste konstrukcij iz armiranega betona

Na fotografiji - kmetija

SNiP pri konstrukciji armiranega betona razlikuje več tipov, odvisno od načina, na podlagi katerega so izdelani:

  • Monolit. Ta skupina izdelkov je našla svojo aplikacijo v zelo težkih, trdnih strukturah, ki so zelo težke za procese združevanja in artikulacije. Ti elementi vključujejo: hidravlične konstrukcije, težke temelje za gradnjo stavb in objektov, bazeni, kot tudi konstrukcije na premičnih ali drsnih opažih;
  • Montažni. Такой тип распространен сегодня больше всего благодаря тому, что работы по созданию подобных элементов можно максимальным образом автоматизировать или механизировать. Montažni конструкции производятся на заводах, после чего транспортируются на строительную площадку;
Dekorativni predmeti

Bodite pozorni! Avtomatizacija proizvodnega procesa omogoča ne samo poenostavitev, ampak tudi pospešitev tega procesa.

  • Preoblikovani monolit. So kombinacija montažnih konstrukcij in trdnih betonov, ki se s svojimi rokami polagajo neposredno na gradbišču.
Betonski izdelki za fundacije

Prednosti in slabosti betonskih konstrukcij

V primerjavi z drugimi gradbenimi materiali imajo proizvodi iz betona ali armiranega betona več prednosti:

  • Trajnost. Uporaba armirane malte zagotavlja izgradnjo dolgega obratovalnega obdobja zaradi dejstva, da jeklo, ki je zaprto v raztopini, ne prehaja v korozijo in rje. Tak material je odporen na različne atmosferske pojave in ga je zato mogoče uporabiti tudi za gradnjo takšnih odprtih konstrukcij kot mostovi, stojala, stadioni itd .;
  • Odpornost proti odprtemu plamenu. Ta material ima odlično požarno odpornost. Preverjanje betonskih in armiranobetonskih konstrukcij je pokazalo, da je le 1,5-2 cm debeline dovolj, da se zagotovi odpornost na požare po celotni zgradbi;

Svet V fazi projektiranja, če je treba zgradbi zagotoviti večjo požarno odpornost, oblikovalec določi podatke o potrebi po povečanju debeline raztopine za 3-4 cm ali o uporabi betonske mešanice s posebnimi agregati.

  • Seizmična odpornost. Povečana odpornost na seizmične dogodke razlaga visoka stopnja rigidnosti takega gradbenega materiala ter njegova celovitost in trdnost. To je povzročilo široko uporabo betonskih izdelkov v seizmičnih območjih;
  • Kazalniki učinkovitosti. Takšne konstrukcije cenimo ne samo zaradi naborov fizikalnih parametrov, temveč tudi zaradi dejstva, da lahko takšnemu materialu zlahka dobimo želeno obliko.

Poleg tega so stroški vzdrževanja in obratovanja armiranobetonskih konstrukcij in materiala sorazmerno nizki. Poleg tega namestitev, montaža in namestitev takšnih izdelkov ne vzame veliko časa in truda.

Toda poleg številnih pozitivnih lastnosti so izdelki iz trpežne betonske rešitve z jekleno ojačitvijo nekaj pomanjkljivosti, ki jih morate definitivno omeniti:

  • Velika teža raztopine lahko resno poveča obremenitev;
  • Morda nastane razpoke na izdelku tudi pred začetkom delovanja zaradi lastnega notranjega stresa in krčenja, ki seveda negativno vpliva na moč izdelka;
  • Ojačani beton ima visoko toplotno in energijsko prevodnost, kar lahko negativno vpliva.

Osnovni fizikalni parametri

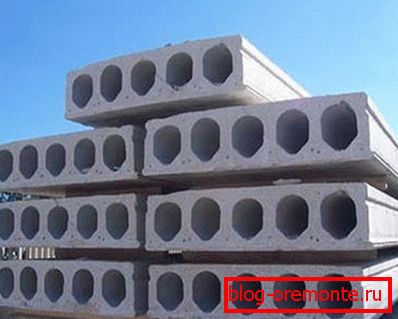

Trajne plošče

Katere so osnovne zahteve za beton s strani SNIP RK? Prvič, gradbeni material te vrste mora imeti visoko stopnjo trdnosti in gostote, ki zadošča za zaščito jeklenih palic armatur iz korozije in za zagotovitev zanesljive oprijemljivosti za odstranitev.

Glede na strukture, za katere se bodo uporabljali izdelki iz armiranega betona, se jim lahko naložijo naslednje zahteve:

  1. Zvočna izolacija;
  2. Toplotna prevodnost;
  3. Vodoodpornost;
  4. Odpornost proti visokim in nizkim temperaturam (ogenj in pozeba);
  5. Nizka teža itd.

Bodite pozorni! Za izdelavo armiranega betona z uporabo prednapenjanja uporabljene blagovne znamke betona z visoko trdnostjo in omejenim krčenjem.

Na mehanske in fizikalne parametre betona lahko resno vpliva veliko različnih dejavnikov, kot so:

  • Sestava zmesi;
  • Uporabljene polnilne naprave;
  • Metoda priprave raztopine;
  • Metoda obdelave;
  • Starost;
  • Nastavitev parametrov in utrjevanje.
  • Vse te omembe vredne pozornosti pri izbiri enega ali drugega armiranega betona, odvisno od vrste gradnje v gradnji.

Betonski parametri

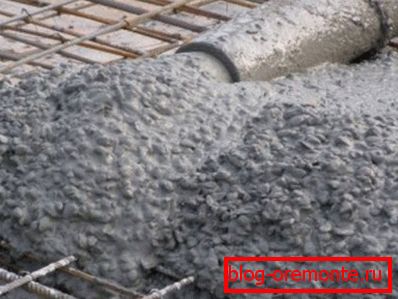

Postopek prelivanja

Če govorimo le o betonu, je ta gradbeni material razdeljen na 4 glavne skupine:

  1. Težki - najbolj priljubljen in pogosto uporabljen material v gradbeništvu, proizveden z uporabo dovolj gostih agregatov;
  2. Posebej težki - zagotavljajo konstrukcije z zanesljivo zaščito tudi pred sevanjem;
  3. Lahka;
  4. Lahka
Porozna struktura svetlobnih blokov

Lahki in lahki betoni so tako imenovani zaradi svoje nizke gostote. Lažne ali celične mešanice so pridobljene, ko se v proizvodnji izvajajo navodila za izdelavo, ki zagotavljajo dodajanje raztopini poroznih polnil.

Poleg majhne teže imajo takšne raztopine ali izdelki iz njih nizko prevodnost zvokov in toplote, po večjih obremenitvah pa so podvrženi deformacijam in njihova oprijemljivost do armaturne kletke je večkrat manjša kot pri težjih mešanicah. Poleg tega so v nekaterih primerih lahki betonski izdelki potrebni protikorozijski premazi.

Za ustvarjanje struktur, ki opravljajo precej specifična opravila, je potreben nenavaden beton, in malta, ki ima številne specifične značilnosti in parametre.

Tako je na primer za ustvarjanje hidravlične strukture potreben primerna rešitev, ki ne bo imela le visoke stopnje trdnosti, temveč tudi odpornosti na vlago, odpornosti na nizke temperature in povečane vodotesnosti. Poleg tega je za najbolj masivne dele takšne strukture pomembna majhna eksotermična raztopina, to je majhna količina toplote v procesu strjevanja mase.

Tiste strukture, ki doživljajo agresivne učinke zunanjega okolja, potrebujejo sestavo z visokimi protikorozijskimi značilnostmi. Za zagotovitev pozitivnih parametrov je material prekrit s filmom, ustvarjenim iz tekoče plastike, tekočega stekla, laka ali z uporabo metode obrnjene s keramičnimi ploščicami.

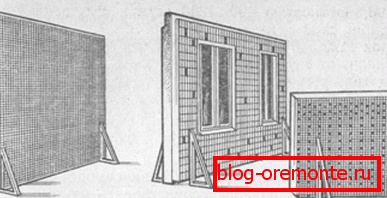

Mozaične stenske plošče

Polimeri, vneseni v beton, omogočajo izboljšanje njegovih lastnosti. Kot aditivi so gume, termoplastike, termoreaktivne smole.

Takšna sprememba v receptu bo vodila v dejstvo, da gradbeni material pridobi visoko odpornost na agresivne vplive iz zunanjega okolja, vendar bodo parametri odpornosti proti koroziji v tem primeru neposredno odvisni od vrste uporabljenega polimera. Tudi beton s polimernimi dodatki ima visoko odpornost proti abraziji in viskoznosti, kar omogoča, da se uporablja za pokrivanje letališča, avtoceste, ceste itd.

Označevanje

Označevanje железобетонных изделий может содержать следующие знаки:

  • "B" - razred tlačne trdnosti. Za konvencionalne strukture tega materiala se uporablja razred armiranega betona, ki ni nižji od B7.5. Če se domneva, da se bo obremenitev podvojila, se lahko uporabi B15. Pri povečanih obremenitvah je priporočljivo uporabiti beton razreda B25 in višje;
  • "P" - definira tak parameter kot odpornost proti zmrzovanju. Natančen koeficient tega parametra je empirično določen z izvedbo določenega števila ciklov zamrzovanja in odmrzovanja raztopine;
  • "W" - vodotesna raztopina. Ta koeficient kaže na sposobnost betona, da ne prenaša vode v malto.

Glavne vrste pribora

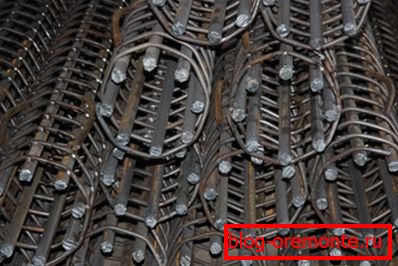

Armature

Ker je armirani beton mešanica malte in ojačitve, je njegova kakovost neposredno odvisna ne le od značilnosti betona, ampak tudi od fizikalnih parametrov armature.

Po metodi izdelave je armatura razdeljena na:

  • Vroče valjani;
  • Rod;
  • Hladno valjani

V videzu in vrsti trdnosti lahko palice razdelimo na:

  • Gladka;
  • Z zarezami, ki izboljšajo oprijem.

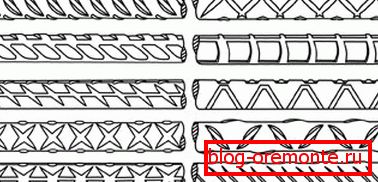

Vrste zarez

V sodobni konstrukciji se pogosto uporablja vroče valjana ojačitev z zarezami. Ta oblika palic vam omogoča, da dosežete maksimalno stopnjo oprijema betona, kar zmanjšuje verjetnost razpok na površini.

Za ventile je naslednja oznaka:

  1. Razred A - vroče valjani;
  2. Razred At - termomehanično ali toplotno poenostavljen;
  3. Razred A-Shv podaljšan utrjen.

Bodite pozorni! Poleg jeklenih palic za armiranje z valovito ali visoko trdno žico, ki je izdelana s hladno risbo.

Na koncu

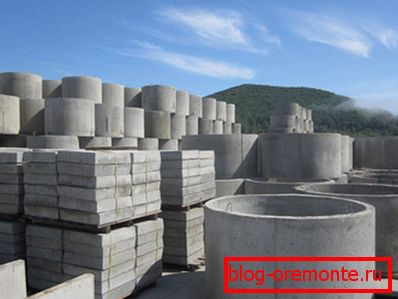

Izbor betonskih izdelkov

Konkretna rešitev in armirano betonske konstrukcije so danes našle najširši obseg uporabe v človeškem življenju. Zelo težko si je predstavljati gradbeni proces brez uporabe takih gradbenih materialov, tako na velikem industrijskem nivoju, kot tudi pri gradnji majhnih hiš.

In stroškovna učinkovitost, enostavnost namestitve in visoka zanesljivost omogoča uporabo takšnih materialov tudi za neizkušene graditelje. Videoposnetek v tem članku vam bo povedal še bolj zanimive informacije o tem, kako in kje se uporabljajo konstrukcije iz betonske malte in ojačitve kovin.
