Betonski koraki: dolžina in širina razpona stopnic, montaža

Da bi s svojimi rokami naredili konkretne korake, ne bo dovolj samo želja, skupaj s prisotnostjo gradbenega materiala - tukaj boste potrebovali nekaj znanja o pravilih, po katerih so oblikovane stopnice. Navsezadnje je strmina, širina in dolžina stopnice odvisna ne le od enostavnosti gibanja, ampak včasih tudi zaradi zdravja ljudi - vzrok poškodb je lahko neprijetno. Da bi se temu izognili, se lahko seznanite s splošnimi varnostnimi predpisi, tehnikami namestitve oplaščenj in metodami za betoniranje ter si ogledate tematski video v tem članku kot dodatek.

Vgradnja konkretnih korakov v klet

Zgradba stopnišča

Dolžina in širina razpona. Koraki

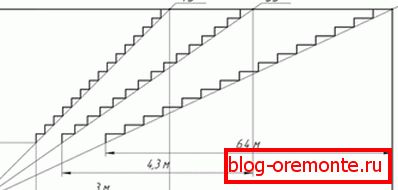

Možen nagib za betonski marš
  • Če želite v svoji hiši vliti betonske stopnice za neprekinjeno uporabo z lastnimi rokami, morate po GOST 23120-78 opazovati določen naklon marža, ki je lahko od 25 let? do 45? - to je obseg najbolj optimalnega naklona. Ampak, kot veste, je kot odvisen od dolžine odhoda, zato, če imate takšno priložnost, je bolje narediti vzpon bolj prijazen. Konec koncev, ko nagnete 40? -45? Zelo težko je, da se otroci, bolni in starejši premikajo in takšno stopnišče v hiši je nepremagljiva ovira za nekoga, še posebej, če je predolgo.
  • Najprimernejši za spust je pobočje marša od 33? do 35?, to je, tukaj oseba nima kakšnih posebnih težav, v vsakem primeru pa postane najmanj. Seveda lahko včasih optimizacija propade tudi zaradi pomanjkanja prostega prostora, vendar v takšnih primerih konstruiramo strukture z zavoji 90? in 180 °.

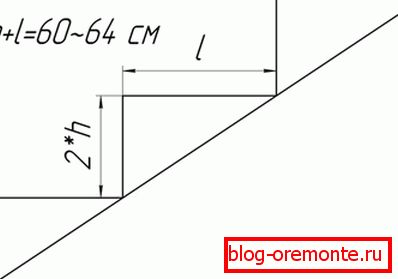

Razmerje višine korakov in kota
  • Есть такой термин, как «удобная лестница» - это означает, что поднимаясь или спускаясь человек будет делать такой же шаг, как и при обычной ходьбе, а средняя его длина составляет от 60 см до 64 см (160-180 см - средний рост). Torej morate zagotoviti, da je višina dvižnika (h), pomnožena s skupno 2 z L tekalno stopnjo, čim bližja tej figuri - 2h + L? 60-64 cm. Hkrati je treba upoštevati, da 70% stopala odraslega posameznika, tako da bo njegova širina približno 25-30 cm, mimogrede, stopenjske korake izračunamo po istem principu.

Opomba Pri izračunu naklona upoštevajte, da je strožji pohod, tem višji bodo dvižniki, od katerih se bo tekalna plast L zmanjšala, vendar ne poskusite dovoliti, da bi bila ta vrednost manjša od 20 cm.

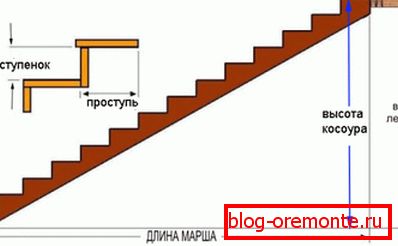

Izračunajte število korakov in dolžino kosurja
  • Za določitev velikosti kosurja potrebujemo načelo pravega trikotnika, kjer A označuje višino od spodnjega nadstropja do zgornje točke kosure; B je dolžina pohoda; C - vrednost, ki jo iščemo - taki izračuni bodo omogočili pravilno izdelavo opaž. Za takšne izračune bomo uporabili formulo, znano iz šole A2+ B2= C2.
  • Predstavljajte si, da moramo položiti konkretne korake med dvema nadstropjema, kjer je razdalja od spodnjega nadstropja do zgornjega 285 cm in če je strop 30 cm debel, bo razdalja od spodnjega nadstropja do stropa 255 cm. Če vzamemo višino dvižnika 19 cm, potem dobimo 2.85 / 0.19 = 15 plaščev, kot v zgornji sliki, ki jo lahko vzdržujemo za 26 cm - 2h + L = 2 * 19 + 26 = 64 cm.
  • Zdaj, da bi zgradili opaž, se spomnimo načela pravokotnega trikotnika in uporabimo izračune: A2+ B2= C2, tukaj A = 0,26 * 14 = 3,64 m in B = 2,85 m, kar pomeni 3,642*2,852=13,2496+8,1225=21,3721. Но мы знаем, что 21,3721= C2 in izvlečemo iz te vrednosti kvadratni koren: v21.3721 = 4.623 m - tako dobimo neto dolžino kosu, a za prazne površine za opaževanje je bolje, da vzamemo les nekje 4.8-5 m - bolje je odvečno odrezati pozneje.

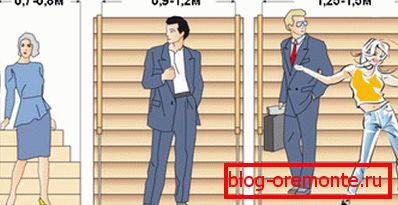

Širina marec
  • Druga pomembna točka pa je širina poleta stopnic in zgornja slika prikazuje standardne sprejemljive parametre.. Tako je najmanjša širina dovoljena od 70 cm do 80 cm - to se najpogosteje uporablja za predmete, ki niso pogosto obiskani. Povprečna ali primerna širina je od 90 cm do 120 cm, toda dejstvo, da je več kot to že mogoče šteti za prostorno razdaljo in je mogoče le v zasebnem sektorju in elitnih stavbah (širše je kletka, višja je cena stavbe).
Število korakov 11 12 13 14 15 16 17 18 19 20 21 22 23
Višina tal v cm
210 199,9 175 161,5 150 140 131,3 123,6 - - - - - -
240 - 200 134,5 172,4 160 150 141,2 133,5 126,3 120 - - -
270 - - 192,9 180 168,8 158,8 150 142,1 135 128,5 122,7 -
300 - - - - 200 187,5 176,5 168,7 157,9 150 142,5 136,4 130,4
330 - - - - - - 194,1 183,3 173,7 155 157,1 150 143,5

Opomba Za predhodne (približne) izračune lahko uporabite to tabelo, kjer je višina korakov navedena v mm. Pogosto je pri določanju števila korakov število, ki ni deljivo, delno. Z istimi izračuni lahko lesene korake namestite na betonsko podlago.

Montaža opažev

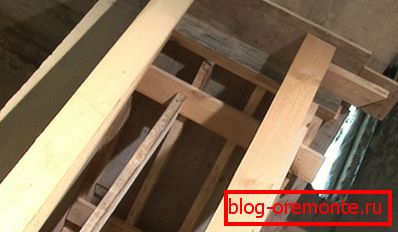

Podporni sistem

Прежде чем начать строительство опалубки, сразу хочется обратить внимание на подпорную систему (см. фото вверху), которая будет её удерживать вместе с мокрым бетоном, да ещё и вибрационными нагрузками во время заливки. Вся эта конструкция будет находиться в подвесном состоянии и её просадка в одном месте всего на 1-2 мм может вызвать образование трещин в бетоне, что практически сведёт на нет все ваши труды. Поэтому, в качестве стояков для подпорных элементов следует использовать брёвна, деревянный брус, не заботясь об ограничении их количества, а наоборот, устанавливая крепеж как можно чаще (см.также статью «Железобетонные ступени: нормативные документы и особенности монтажа»).

Za paletno oplato je najprimernejše uporabiti bodisi laminirano vezan les ali orientalsko ploščo (OSB) - debelina enega in drugega lista ne sme biti manjša od 10-12 mm, da se zagotovi togost.

Ker boste morali to gradivo pripeti, bo na tem mestu na betonu ostal še šiv, to pa se je mogoče izogniti - spoj plošč je zatesnjen z akrilnim kiti ali lepilom za ploščice. Druga možnost je, da se paleta lahko sestavlja iz rezanih ali žlebljenih plošč in jih pokrije z gostim celofanom ali steklenimi vlakni.

Okovje zložljivo

Для отбортовки используйте брус 150×50 мм или 200×50 мм, но чтобы поверхность литья получилась более гладкой, а следовательно, более привлекательной, то с внутренней стороны обшиваете её той же фанерой или ОСП, который использовали для поддона. Если заливка будет происходить у стены, то вам, естественно, понадобится только один борт, но если такая лестница будет находится посредине помещения, то отбортовывать конструкцию придётся с двух сторон.

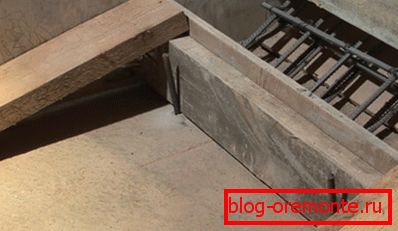

Na fotografiji je jasno prikazana ojačitvena kletka in spodnja drža, ki služi tudi kot spodnja stran

Главным несущим элементом лестницы будет арматурный каркас, для которого следует использовать рифлёный прут сечением не менее 12 мм, а ещё лучше - 14 мм. Из него вяжется две обрешётки с ячейками 200×200 мм или 200×150 мм, только постарайтесь, чтобы все продольные и поперечные прутья были цельными - это придаст дополнительную прочность будущей лестнице.

Dve letvi so med seboj povezani v okvirju s pomočjo vertikalnih dvižnih armatur s frekvenco 600 mm skozi tri celice (to je najbolje narediti neposredno na paleti).

Каркас должен получится как бы в подвешенном состоянии, поэтому. Вертикальную арматуру для связки нарезайте на 50 мм длиннее, чтобы металлическая конструкция оказалась на своеобразных «ножках» - тогда она полностью будет залита бетоном и принесёт наибольшую пользу.

Če je stene na eni strani konstrukcije, potem uporabite to, in tam, kjer so izvrtane luknje tam v velikosti, kladivo v prečnem armature tam. Plesti proizvajajo mehko pletenje žice - to je veliko bolj učinkovito kot električno ali plinsko varjenje.

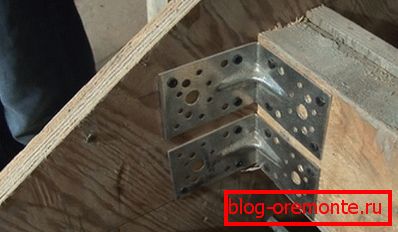

Uporabite kovinski kotiček za prirobnico stopnic.

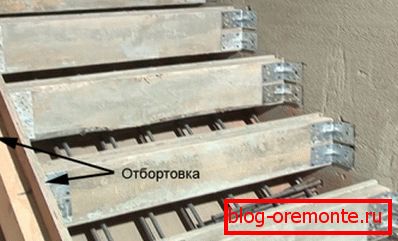

Обратите внимание на снимок вверху, там видно, как сделать бетонные ступеньки, точнее, там показан фрагмент отбортовки опалубки для их заливки, для которой используется тот же брус 200×200 мм или 200×150 мм, а с внутренней стороны ламинированная фанера или ОСП. Вся опалубка должна получиться жёсткой, поэтому для крепления поперечной отбортовки к продольной используются металлические уголки, которые прикручиваются саморезами, что тоже хорошо видно на фотографии. В данном случае очень важно соблюдать высоту и горизонтальный уровень ОСП или фанеры, потому что её верхняя грань будет ориентиром для заливки бетона на ступеньку лестницы.

Nekaj ​​takega lahko izgleda kot dokončano oplaščenje

Brez dvoma, na stopnicah, ki jih postavljate, bo ograjen, zato jih potrebujete za balustre in preden vlijete beton, je najbolje, da zatesnete hipoteke na okvir, ki bo podlaga. To je mogoče storiti tako na vsakem koraku, in po enem koraku - če tega ne storite, boste morali v betonu vrtati diamantne luknje, kar bo težje.

Priporočilo. Končati morate celotno konstrukcijo, namestiti vse podpore, ki smo jih omenili na začetku podnaslovov, in preveriti oporo za moč. Če opazite, da je v katerem koli vozlišču ali v celotnem sklopu v celoti, se delo ne more zagnati - ta pomanjkljivost je treba odpraviti.

Betonsko delo

Za cement M400 Za cement M500
Blagovna znamka / kakovost betona Sestavine v kg: C / P / Sch Zmogljivost v litrih na 10 litrov cementa Beton v l na 10 litrov cementa Znamka betona Sestavine v kg: C / P / Sch Zmogljivost v litrih na 10 litrov cementa Beton v l na 10 litrov cementa
100 / B7.5 1/4,6/7 41/61 78 100 / B7.5 1/5,8/8,1 53/71 90
150 / B10 1/3,5/5,7 32/50 64 150 / B10 1/4,5/6,6 40/58 73
200 / B15 /2,6/4,8 25/42 54 200 / B15 1/3,5/5,6 32/49 62
250 / B20 1/2,1/3,9 19/34 43 250 / B20 1/2,6/4,5 24/39 50
300 / B22.5 1/1,9/3,7 17/32 41 300 / B22.5 1/2,4/4,3 22/37 47
400 / V30 1/1,2/2,7 11/24 31 400 / V30 1/1,6/3,2 14/28 36
500 / V40 1/1,1/2,5 10/22 29 500 / V40 1/1,4/2,9 12/25 32

Tabela razmerij sestavin betona

Zdaj morate pripraviti raztopino za prelivanje, deleži sestavin, ki jih vidite v zgornji mizi, vendar ne pozabite, da je popravljanje konkretnih korakov skoraj nemogoče (samo kozmetika), kar pomeni, da boste potrebovali beton, ki ni nižji kot razred M22 B22.5 (višji).

Lahko se pripravi samostojno v betonskem mešalniku ali celo ročno, gnetenje v kateri koli vsebnik, čeprav, če je v bližini vozlišče ZHBI, lahko naročite pripravljeno rešitev. To je enostavno izračunati njena količina - izračunajte volumen vsakega koraka (višina * po dolžini * po širini) in pomnožite s številko in ploščo, če je vključena v projekt.

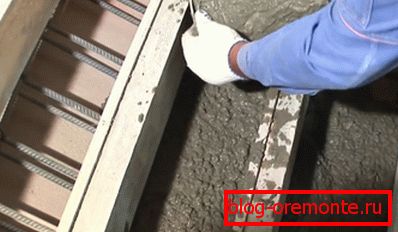

Polnjenje korakov

Skladnost raztopine mora biti podobna cementno-peskovemu estrihu, kar pomeni, da bo mešanica dovolj redka, da bo lahko zapolnila celoten prostor okoli armaturne kletke. Začnete prelivati ​​od spodaj - če obstaja platforma, potem najprej naredite platformo in nato prelijete korake, samo poskusite izogniti zračnim mehurčkom in najprej lahko uporabite rezanje iz lopatice ali palice, ki jo jemljete.

Vzemi to zelo resno - že smo rekli, da je prenova konkretnih korakov nemogoča, zato praznina v strukturi pomeni kritično (nepremostljivo) napako.

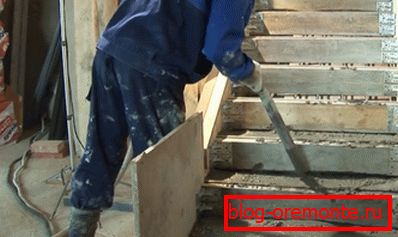

Uporabite vibrator

Ne glede na dejstvo, da z raztopino utopite raztopino, bo zelo dobro, če za to tudi uporabite vibrator, tako da se boste znebili celo majhnih zračnih mehurčkov in z gladilko strgali po stopnicah in jih zmešali z lopatico.

Ne pozabite zapustiti hipoteke - če vam to zgrešijo, potem boste verjetno morali vrtati ali izrezati korake, da pridete do okvirja, toda rezanje armiranega betona z diamantnimi krogi povzroči uničenje monolita, kar je nezaželeno.

Zaključek

Opremo lahko razstavite po enem tednu, vendar začnite uporabljati strukturo ne prej kot po 28 dneh! Če bi se pri odstranjevanju opažev naključno oblikovali neka vrsta žetonov, potem se vrne konkretne korake s ploščicnim lepilom, kot je Ceresit CM11 (tudi naučite se, kako narediti korake za tremo iz betona v državi z lastnimi rokami).
