Betonski pladenj za odvod vode: vrste, standardi,

Katere so betonske pladnje za odvod vode? Seznaniti se moramo s svojo vrsto in ugotoviti, kako in po kakšnih standardih izdelajo izdelke, ki nas zanimajo. Poleg tega bomo ugotovili, ali je težko namestiti betonski žleb z lastnimi rokami.

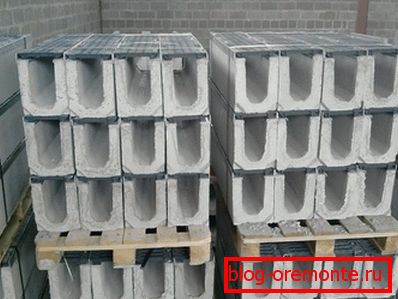

Linearni pladnji z zaščitnimi rešetkami iz litega železa.

Namen uporabe

Zakaj potrebujemo odlagalne in drenažne pladnje, položene na površino?

  • Za odstranjevanje dežja in taljenje vode iz baze. Skrivnost pod slepim predelom in večje znižanje hiše verjetno ne bodo zadovoljili lastnika.
  • Za odvajanje dvorišča. Najprej - na betoniranih ali postavljenih tlakovnih ploščah osebne parcele: kjer voda najde pot do tal, se hitro oblikuje potop.
  • Za drenažo cestišča, parkirnih površin, odprtih skladiščnih površin itd.

Zanimivo: poleg drenažne industrije industrija proizvaja armirane betonske pladnje za polaganje cevovodov za različne namene. Uporabljajo se tam, kjer obstaja verjetnost poškodb cevi zaradi premikanja tal ali velikih obremenitev na njeni površini (tipičen primer je polaganje ogrevalnega voda pod cesto).

http://strong-line.com/sites/default/files/20130819_093511_%D1%82.6+.jpg

Polaganje ogrevalne vode.



Vrste

Katere so žlebaste betonske pladnje?

Pogled Posebnosti
Linearno Uporablja se za poljubno polaganje brez sklicevanja na meje mesta. Praviloma je zaprt z rešetko, da preprečijo poškodbe mimoidočih in umazanije pred vstopom v pladenj.
Zapeljiva Kot pove že ime, se položi vzdolž roba ceste ali odseka. Ima plitvo globino in pomanjkanje zaščitne mreže.
Teleskopski Uporablja se s pomembnim drenažem. Fragmenti pladnja pri polaganju delno prekrivajo.

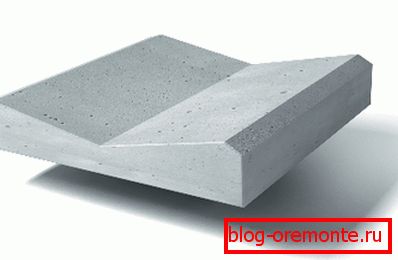

Prikromochny pladenj.

Proizvodnja

Glavna funkcija izdelkov, o katerih govorimo, je prevoz vode. Očitno je, da mora biti beton čim bolj vodotesen, kar pomeni visoko gostoto. Od očitnih razlogov je dobrodošla hladna upornost.

Dejansko se v proizvodnji uporabljajo samo težki betoni, ki jih dodatno zmečkamo z vibracijami.

Vibriranje vlivanja

Oblika z bodočim pladnjem po nalivanju se postavi na vibracijsko ploščo. Prednost metode je nizka cena opreme; vendar pri ulivanju gostota betona doseže maksimum samo na obodu oblike. Poleg tega celoten proizvodni ciklus posameznega izdelka traja dneva, zaradi česar je ta metoda precej nedonosna z velikimi količinami proizvodnje.

Vibratorstvo

Vibropress poveča gostoto betona do največje možne prostornine, s čimer se poveča odpornost na vodo in odpornost na zmrzal. Čas pritiska je samo dve minuti; Poleg tega: pladenj je mogoče odstraniti iz kalupa takoj po predelavi, kar še dodatno poveča izdelovalnost proizvodnega cikla.

Standard

Собственного нормативного документа, регламентирующего производство именно водоотводящих систем, не существует. Однако любой водосборный бетонный лоток должен производиться в соответствии с требованиями ГОСТ 13015 - 2003 «Изделия железобетонные и бетонные для строительства».

Kakšne so zahteve za ta izdelek?

Naj poudarimo ključne točke.

  • Prepovedane so razpoke vseh vrst in velikosti.

Za pojasnitev: standard omogoča prisotnost manjših razpok, ki se pojavijo zaradi stiskanja betona pri prednapenjanju armature. Vendar pa pladnji za predhodno napeti izdelki ne veljajo.

  • Armature ne smejo iti ven. Dovoljena je samo proizvodnja montažnih ojačitev; Vendar to ni naš primer - armaturne kletke pladnje se med namestitvijo ne združujejo.

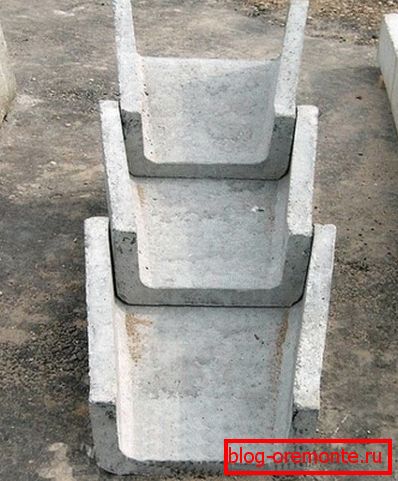

Armature teleskopskega pladnja je zaščiteno pred dotikom z vodo s plastjo betona.
  • Masti in rje so ne dovoljene.
  • Beton, ki se uporablja pri proizvodnji izdelkov, mora ustrezati zahtevam GOST 26633.
  • Sprostitvena trdnost betona mora biti najmanj 50% za beton razreda B15 in več in najmanj 70% za beton razreda B12.5 ali manj.

Piling

Kot vzorec tehnologije namestitve bomo zagotovili navodila enega od domačih proizvajalcev betonskih izdelkov - podjetja Angara Armored Concrete Products.

  1. Na tleh je določen načrt drenažnega sistema, lokacija pladnjev in vodnjakov.

Nuance: kot katerikoli gravitacijski drenažni sistem mora biti drenažni sistem pristranski. Razumni minimum je naklon 2 centimetra na linearni meter. Z manjšo pristranskostjo ali v njegovi odsotnosti bo pladenj nenehno zamašen z razbitinami in prelivom.

  1. Rop se izkoplje, katerega dno je pokrito s peskom. Polnjenje se stisne ali zalije z veliko vode za maksimalno krčenje.
  2. Na posteljo položimo beton.. Pladnji so postavljeni od konca do konca ali (v primeru teleskopskih izdelkov) z oblogo robov na mokrem betonu.

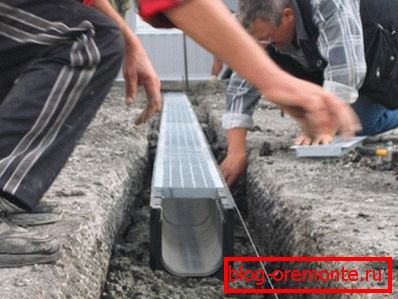

Namestitev pladnja na betonsko ploščo.
  1. Prostor v jarku je betoniran. Как и в случае подушки, используется низкомарочный бетон (M100).
  2. Spoji so zatesnjeni s cementno peskano malto.

Namig: dodajanje majhne količine tekočega stekla k raztopini bo povečalo vodotesnost šivov.

V obratih je treba pladnje narekovati na mestu. To delo lahko opravimo s konvencionalnim brusilnikom s krogom na betonu; vendar pa strokovnjaki raje delajo z diamantnimi orodji. Rezanje armiranega betona z diamantnimi kolesi omogoča, da ojača poteka brez menjave orodja; Poleg tega diamantno rezanje in diamantno vrtanje lukenj v betonu puščajo popolnoma ravne robove.

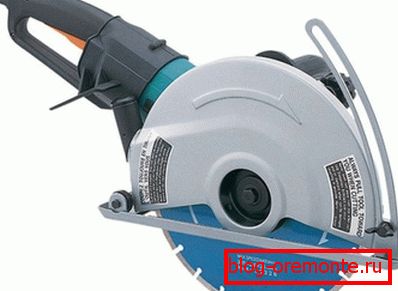

Na fotografiji - ročna žaga z diamantnim kolesom.

Monolitna pladenj

Zaradi relativnih visokih stroškov visokokakovostnih betonskih izdelkov jih pogosto iščejo cenejše alternative.

V našem primeru bi bila taka alternativa monolitni pladenj, ki je bil napolnjen.

  1. Odtrgamo jarko s širino in globino približno 20 cm.
  2. Dno napolnite s peskom za 5 cm. Zaščitite posteljnino.
  3. Napolnite pol metra z betonom M150 - M200. Pri pripravi za odmerjanje komponent lahko uporabite tabelo:
Znamka betona Razmerje med cementom, peskom in ruševinami
M100 1 : 4,6 : 7
M150 1 : 3,5 : 5,7
M200 1 : 2,8 : 4,8
  1. Postavimo svež betonski dvotometni kanalizacijski vod s premerom 110 mm, tako da je potopljen približno sredi. Izpostavite zahtevani naklon po ravni, nato pa pritiskajte navzdol po cevi na več mestih, da preprečite beton, da ga stisnete na površino.
  2. Ko beton nastavimo, izvlečemo cev in nadaljujemo z naslednjim odsekom.
Za povečanje vodoodpornosti je beton mogoče likvidirati s suhim cementom.

Zaključek

Upamo, da bodo priporočila, predstavljena bralcu, koristna. Kot običajno, priloženi videoposnetek v tem članku vsebuje dodatna tematska gradiva. Uspehi!
