Betonski podi: montažne in monolitne konstrukcije v

27-03-2018
Gradbeništvo

Za oblikovanje vodoravnih površin stavbe v gradnji se uporabljajo betonski tlakovci, pa tudi plošče in druge strukture. Biti morajo dovolj močni, da učinkovito prenesejo tovore na vertikalne podporne strukture, zato so skoraj vedno ojačeni z jekleno ojačitvijo ali drugimi elementi.

Spodaj opisujemo značilnosti teh arhitekturnih podrobnosti, pa tudi vrsto nasvetov o njihovem neodvisnem dogovoru.

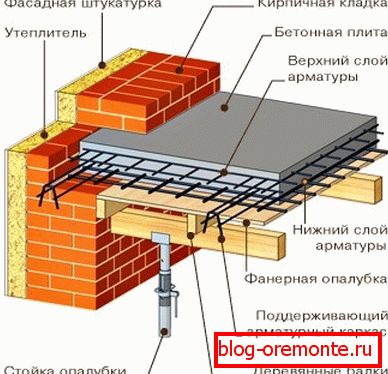

Tipična ureditev

Pregled stavbe

Zahteve glede načrtovanja

Prekrivanje je vodoravna struktura, ki deli različne prostore - klet, tla, podstrešje itd. Poleg tega, da zaznavajo in prenašajo statične obremenitve, ti deli delujejo tudi kot vodoravni estrihi celotne zgradbe.

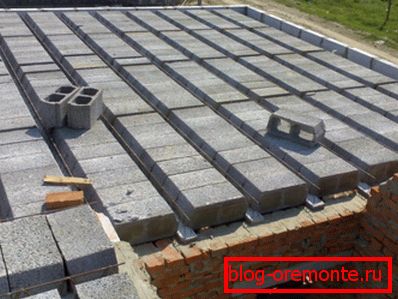

Na stenah je mogoče postaviti različne modele.

Zahteve za prekrivanje so precej resne:

  • Prvič, morajo biti dovolj močni in trpežni.
  • Drugič, njihova togost in odsotnost deformacij sta izredno pomembna.
  • Tudi za te elemente je zaželena visoka požarna odpornost, voda in zračnost.
  • Dodatne želje vključujejo zvočne in toplotne izolacijske lastnosti, vendar se običajno uresničujejo samo pri gradnji z nizko rastjo. V drugih primerih je potrebno dodatno ogrevanje betonskih tal.

S tega stališča so videti, da so modeli iz armiranega betona z uporabo monolitne ali montažne tehnologije bolj primerni. Lesena tla imajo tudi pravico do obstoja, vendar je njihova nosilna zmogljivost nezadostna za uporabo v pogojih velike teže in obratovalnih obremenitev.

Monolitne sorte

Po dogovoru je klet, podstrešje in vmesna tla razdeljena v dve skupini:

  • Monolitna, ki se vlijejo neposredno na predmet.
  • Montažni, ki so montirani iz posameznih elementov.

V nadaljevanju upoštevamo značilnosti gradnje obeh vrst.

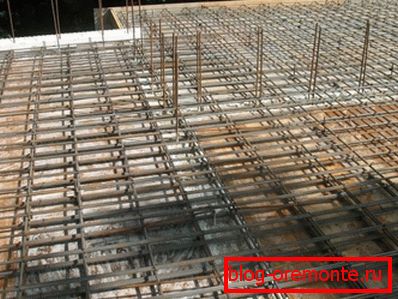

Fotografija rebar z oplaščenjem

Navodila za vlivanje monolitne konstrukcije so naslednja:

  • Ojačevalne palice s premerom od 10 do 20 mm (odvisno od konstrukcijske obremenitve) so varjene do kovinske obloge v ti armaturnem pasu okoli oboda stavbe.
  • Palice z vezico vezimo z žico ali zvarimo med zase, ki tvori armaturno mrežo.. Za večino stavb bo optimalna velikost celice 200x200 mm.

Bodite pozorni! Pri oblikovanju okvira so predvidena mesta za polaganje komunikacij, npr. Prehod dimnika skozi betonski strop itd.

  • Nato iz OSB ščitnikov ali debelih plošč združimo opaž. Leseni deli, da bi se izognili oteklosti, so obloge gostega polietilena. Vsi deli oplaščenja so pritrjeni skupaj, polnejo lesene palice na zunanji strani.
  • Sestavljeni ščiti pritrjeni na napravo z dovolj debelo žico. Med montažo poskrbite, da je opažnik nameščen 30-50 mm pod kovinskimi deli. Za lažje pozicioniranje danes aktivno uporabljajo posebne oddaljene obloge.
  • Da bi se izognili tlakovanju opažev, podpiramo dele z lesenimi tramovi ali teleskopskimi palicami, po katerih nadaljujemo s prelivanjem.
  • Priporočljivo je, da se plošča enkrat zapolni, zato stresna območja ne bodo oblikovana v betonu. Če želite to narediti, morate pripraviti veliko količino rešitve, kar je problematično, če ga želite narediti doma.
  • Rešitev je preprosta: kupiti morate pripravljen beton v želeni količini. Seveda bo cena višja, vendar vam ne bo treba skrbeti z združevanjem več spletnih mest z namestitvijo hipotek.

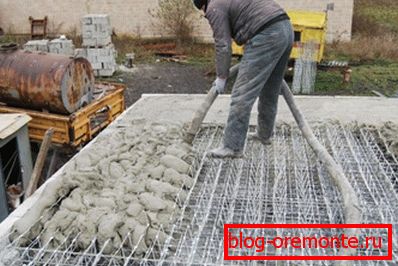

Postopek litja s samodejnim dovajanjem raztopine

Ker se beton v tem primeru drži izključno na ojačitvi, se opažni material lahko odstrani šele po popolnem utrjevanju cementa. Optimalni čas izpostavljenosti je približno 28 dni.

Zato dobimo monolit z odličnimi mehanskimi lastnostmi. Popolnoma se odporna na obremenitve in odstranjuje celo majhen del (na primer pri izdelavi lopute), je treba uporabiti rezanje armiranega betona z diamantnimi krogi.

Montažne sorte

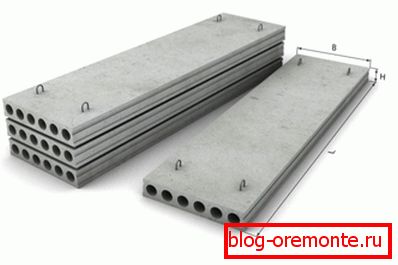

Votle plošče za montažne konstrukcije

Če dimenzije odprtine omogočajo, je mogoče opremiti predizdelano konstrukcijo armiranih betonskih plošč:

  • Izberemo dimenzije betonskih podov tako, da plošča ali modul pokriva ves prosti prostor.
  • S pomočjo tovornega žerjava postavimo dele na ojačani trak, ki jih povezujemo skupaj s cementno malto.

Bodite pozorni! Robovi plošče morajo biti na podprti dolžini najmanj 12 cm vzdolž celotne dolžine.

  • Za povečanje trdnosti spoja kovinske dele pločevine zvarimo na hipoteke v stenah stavbe.
Shema razporeditve prekrivanja na plošči

Ta metoda ima več prednosti:

  • Prvič, hitrost montažnih del se znatno poveča.
  • Drugič, so dimenzije plošč in njihova nosilnost enotne, kar močno olajša izračun betonskega dna.
  • Tretjič, votli izdelki zagotavljajo boljšo toplotno izolacijo kot okrepljeni monolit.

Hkrati se lahko ta tehnika izvaja samo za majhne raztezanje. Poleg tega je pri polaganju plošč vnaprej vnaprej opremljeno s potrebnimi odprtinami in komunikacijskimi stezami, zato lahko z dragimi orodji traja zelo dolgotrajno rezanje betonskih tal.

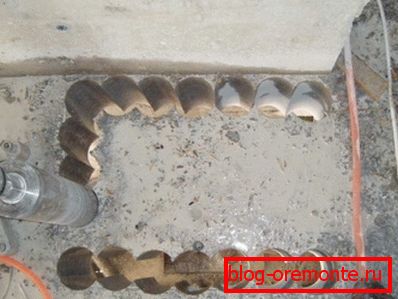

Diamantne vrtalne luknje v betonu za razporeditev lopute

Montažne težave

Nasveti za izračun

Če delate sami, potem morate vsekakor upoštevati tak parameter kot debelina betonskega dna med tlemi.

Tukaj se morate osredotočiti na te številke:

  • Pri ploščatih tleh je vse preprosto: za raztezanje do 4 m, smo za dele z debelino 16 cm, za razpone več kot 4 m - 22 cm. Odstopanja od tega pravila so izpolnjena, v stanovanjski gradnji pa so precej redki.
  • Pri postavitvi monolitne konstrukcije je treba upoštevati lastno težo tal in kapitalske osnove, težo bremena z varnostno rezervo itd. Če poznamo te podatke, pa tudi območje odpiranja, bomo lahko izračunali specifično obremenitev monolita v kg / m2.

Bodite pozorni! Po SNiP je standardna vrednost tega kazalca 150 kg. Vendar pa je treba upoštevati varnostni faktor (1.3), zato bi bilo idealno delovati z vrednostjo reda 195 - 200 kg / m2.

  • Na podlagi teh številk izberemo debelino plošče, pa tudi presek in konfiguracijo armatur.

Brez ustreznih sposobnosti je te izračune precej težko opraviti na zahtevani ravni kakovosti. Zato priporočamo bodisi uporabo posebnih programov kalkulatorja (Lira, SCAD, STAAD in njegovih analogov), ali pa se obrnite na profesionalne oblikovalce.

Neodvisna proizvodnja plošč

Opis tehnologije za urejanje takih konstrukcij bi bil nepopoln, če ne bi povedali, kako bi betonsko tla z lastnimi rokami. Pravzaprav, če imate določene spretnosti, lahko nalijte nekaj precej trdnih ploščic.

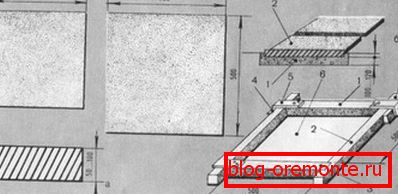

Montažna shema obrazca

To je storjeno tako:

  • Od plošč, debeline do 50 mm ali vezane plošče, ojačane z lesenimi plavuti, za spodnji del oblikujemo dno. Stranske stene so narejene iz plošč 25-30 mm.

Nasvet! Izberemo dimenzije opažev glede na dimenzije razpona.

  • Spodaj pokrivamo s kritinskim materialom ali plastičnim ovojem: zato se bomo izognili uhajanju in postopek izkopavanja bo večkrat olajšan.
  • Nato sestavimo ojačitveno kletko. Ker je varilni stroj precej draga, se pri samoprodukciji najpogosteje uporablja za pritrditev palic s tanko žico.

Nasvet! Za olajšanje gradnje in izboljšanje njegovih obratovalnih lastnosti je mogoče v armaturo položiti vzdolžne polipropilenske cevi s premerom približno 60 mm.

  • Okvir se spusti v opaž, nameščen na razdalji 30-50 mm od dna. Za to lahko uporabite posebne tesnila in razpoložljive materiale - kamne, drobne delce iz gostega opeka itd.
  • Opremo oplaščite z ojačitvijo z raztopino na osnovi cementa s stopnjo, ki ni nižja od M350 z dodatkom peska in gramoza. Previdno zapečatite betonski material s spajkanjem ali vibracijskim čiščenjem.

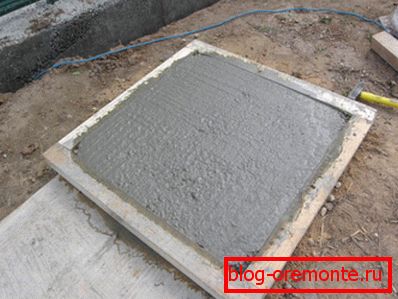

Majhna plošča v oplaščeni oplati

Med sušenjem podpiramo površino plošče v vlažnem stanju, ki ga pokrivamo z odlaganjem ali polietilenom. Razstavimo vsaj dva tedna, preden izdelek posušimo v odprtem stanju. Skupni čas, da bi betonski izdelek povečal moč, mora biti vsaj 28 dni.

Zaključek

Jeklene betonske tla, kljub razmeroma visokim stroškom in kompleksnosti pri gradnji, danes praktično nimajo alternativ. Poleg tega je v večini primerov zaželeno, da se strokovnjaki vključijo v oblikovanje dogovora, saj so stroški napak v tej zadevi zelo visoki. Podrobnejše odtenke teme, ki jih je postavila, so v videoposnetku v tem članku.
