Betonski prosti pretoki: regulativni dokumenti, uporaba,

Predmet tega izdelka so cevi brez armiranega betona. Ugotovimo, kaj so in kakšni standardi so izdelani. Poleg tega moramo ugotoviti, kam se uporabljajo izdelki, ki nas zanimajo, in kakšne funkcionalne analoge jih lahko zamenjamo.

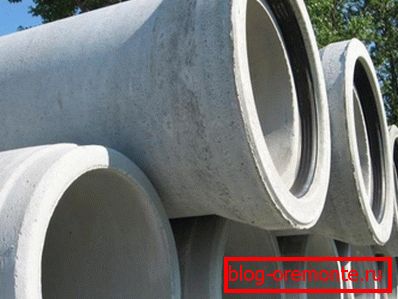

Armirane betonske cevi na zalogi.

Standard

Начнем с изучения нормативной документации. Собственно, стандарт всего один - ГОСT 6482-88 на железобетонные безнапорные раструбные трубы.

Katere informacije lahko najdemo v njem?

  • Standard velja za okrogle cevi iz težkega betona, namenjene za podzemno inštalacijo. In ne samo zvonasto, ampak tudi faltsevy.

Любопытно: в документе можно найти рекомендации по области применения труб. Согласно ГОСT, они используются для самотечной транспортировки «бытовых жидкостей и атмосферных стоков, а также подземных вод и производственных жидкостей, неагрессивных к бетону и резиновым уплотнителям«. Проще говоря, для канализации - ливневой и бытовой.

  • Standard не распространяется на пропускные трубы, предназначенные для укладки под насыпи железных и автомобильных дорог. Логично: там требования к кольцевой жесткости изделий значительно выше.

Armirane betonske tlačne cevi po GOST 6482-88 so razdeljene v več kategorij.

Tip трубы Dešifriranje
T Razpršena z obročastimi spoji za tesnjenje s tesnilnimi sredstvi in ​​drugimi materiali.
TP Razpršena s spodnjimi sklepi in podplati.
Zvonasta oblika, opremljena z zapornim ovratnikom in gumijastimi tesnili na zgornjih sklepih.
TBP Razpršena z ovratnikom, gumijastimi tesnili na sklepih in podplati.
Vozilo Zvonasta oblika z stopničasto površino. Način njihovega zapiranja je enak - gumijasti obroči.
TSP Zvonasta oblika s stopničasto stopalko in podplatom.
TФП Cev s cevjo s podplatom. Spoji so zapečateni s tesnilnimi masami.

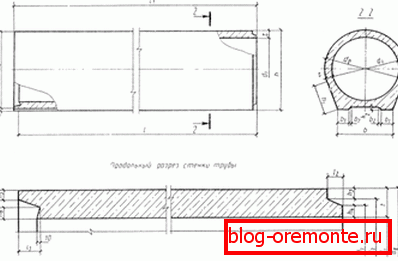

Vrsta izdelka DFT.

Vse cevi, izdelane po standardu, so razdeljene v tri skupine glede na njihovo nosilnost.

Skupina Opis
1 Izdelki so namenjeni za polaganje do globine 2 metra.
2 Globina polaganja - do 4 metra.
3 Globina polaganja - do 6 metrov.

Označevanje

Kako so cevi označene?

Polna oznaka je sestavljena iz dveh alfanumeričnih skupin, ločenih s črko.

V prvi skupini so označeni:

  • Vrsta cevi (T, TB in tako naprej).
  • Pogojno prehod (parameter, ki približno ustreza notranjemu premeru).
  • Koristna dolžina.

Pomembno: Dimenzije so v decimetrih.

Druga skupina vsebuje le skupino z nosilnostjo.

Torej je izdelek z oznako tipa T60.50-3 cevna cev z zgornjim delom za tesnjenje s pogojnim prehodom 600 mm in dolžino 6 metrov, ki se lahko položi v tla do globine 6 metrov.

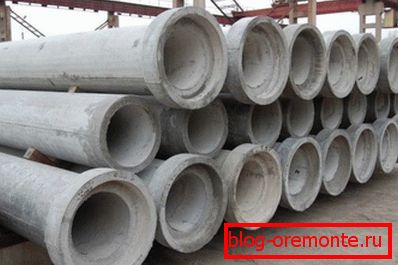

Внешний вид T60.50-3.

Dimenzije

Odvisno od vrste cevi.

Tip Pogojni prehod, mm Koristna dolžina, mm
T 400, 500, 600, 800, 1000, 1200, 1400, 1600 5000
400, 500, 600, 800, 1000, 1200, 1400, 1600 5000
Vozilo 400, 500, 600, 800, 1000, 1200, 1400, 1600 Pri pogojnem prehodu 400 - 600 mm - 2500 in 5000. Za pogojni prehod 800 mm ali več - 3500 in 5000.
TP 1000, 1200, 1400, 1600, 2000, 2400 Za pogojni prehod 1000 - 1600 mm - 5000. Za UE 2000 mm - 4500. Za UE 2400 mm - 3000. Omejitev dolžine za cevi velikega premera je povezana z maso izdelka.
TBP 1000, 1200, 1400, 1600 5000
TSP 1000, 1200, 1400, 1600 3500, 5000
TФП 1000, 1200, 1400, 1600, 2000, 2400 Za UE 1000 - 1600 mm - 5000. Za UE 2000 mm - 4500. Za UE 2400 - 3000.

Разброс массы изделий - от 520 кг (Vozilo400.25) до 12,5 тонн (TP200.45). Понятно, что об укладке труб своими руками речь не идет: монтажные работы выполняются только с применением тяжелой техники.

Kaj še ureja standard?

  • Poraba materialov. Poraba materiala se giblje od 0,38 m3 betona in 20 kg jekla do 4,7 m3 / 552,4 kg.

Zanimivo je, da se izdelki različnih skupin trdnosti med seboj razlikujejo samo v gostoti ojačitve: na primer DFP160.50-1 zahteva 4 kocke betona in 246 kg jeklene armature za proizvodnjo, DFP160.50-3 z enako količino betona pa je ojačana s 490 kilogrami jekla .

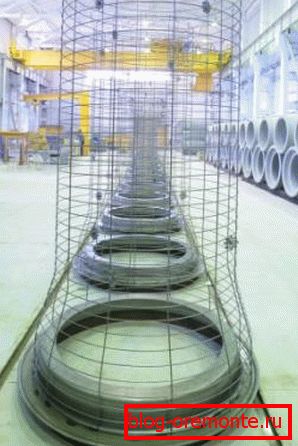

Okvir za okrepitev bodoče cevi.
  • Kakovost betona. Za izdelavo cevi, ki se uporablja beton trdnost ni nižja od M350.
  • Največja odstopanja v dolžini in premeru.
  • Metode oblikovanja armaturne kletke. Zlasti je določeno, da je treba spiralno in vzdolžno ojačitev kuhati vsaj tako pogosto kot pri vsaki drugi točki presečišča z razporejeno razporeditvijo varilnih točk.

Proizvodnja

Kakšna je proizvodnja cevi brez armiranega betona?

  1. Oblika se pripravlja. Očistite, mazate in zbirate po odstranitvi predhodno oblikovanega izdelka.
  2. V plesni se vstavi varjena armaturna kletka, po kateri je dno nameščeno in pritrjeno.
  3. Oblika z okvirjem, ki je v njem trdno pritrjena, se pritrdi na centrifugo. Z neprekinjenim vrtenjem se vanj napolni beton, ki enakomerno polni vse votline.

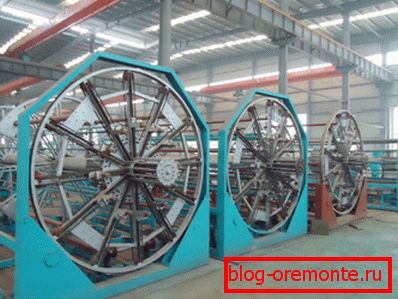

Centrifuge za zbijanje betona v obliki.
  1. Ko se obrazec napolni, se stari v parni komori, dokler se beton ne nastavi na 70% moči projektiranja.
  2. Potem je obrazec razstavljen in končni izdelek vstopi v skladišče.

Tрубы малых диаметров (как правило, 400 и 500 мм) могут производиться и без центробежной центрифуги. Заготовка формируется с вибрационным уплотнением бетона; затем она опять-таки набирает прочность в процессе пропарки.

Uporaba

Na kratko smo že omenili glavno področje uporabe betonskih cevi: eden izmed njih gradi nevihtno, gospodinjsko in industrijsko kanalizacijo. Trdni premer zagotavlja visoko pretočnost, material, odporen na korozijo, vzdržljivost in visoka mehanska trdnost omogočajo, da cevi prenesejo pritisk tal.

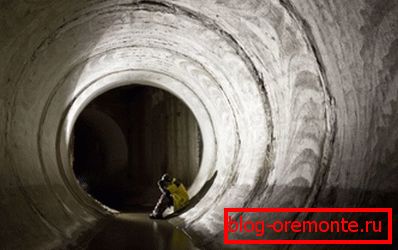

Znotraj ojačane kanalizacije.

Navedite: beton je odporen proti koroziji ni tako absolutno. Dolgotrajen stik z vodo je še vedno uničujoč zanj: ko se filtrira skozi pore, voda postopoma izplakne apno (kalcijeve spojine, ki dajejo moč materiala). Ko uničenje doseže ojačitev jekla, se zaradi očitnih razlogov proces korozije močno pospeši.

Kako so nameščene breztlačne armirane betonske cevi?

Kot že omenjeno, priročnik za namestitev pomeni uporabo težkih strojev.

  1. Dno predhodno odprtega jarka je poravnano do maksimuma.
  2. Oblikovana stisnjena tlačna ali zalivkasta peščena posteljnina. Manj pogosto je položen betonski pladenj.
  3. Tрубы опускаются в траншею и центруются. Раструбные изделия выставляются со строго заданным расстоянием между торцом трубы и упорной поверхностью раструба:
Premer cevi Razdalja
400, 500, 600 mm 10 milimetrov
800, 1000, 1200, 1400, 1600,2000, 2400 mm 15 milimetrov

Pomembno: če so cevi nameščene v pladenj ali so nameščene na trdnem temelju, se pod njim oblikuje blazina cementne peska v razmerju 1: 3.

  1. Раструбы изделий T, TP, ФTP уплотняются герметизирующими мастиками или битумизированной пенькой. Для герметизации соединений изделий прочих типов служат штатные резиновые уплотнительные кольца.

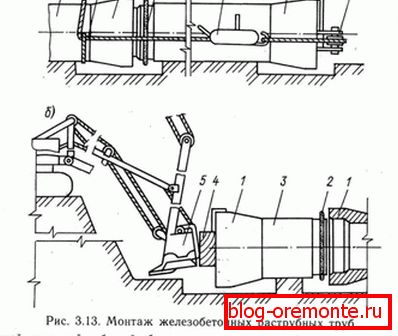

Par možnosti za priključitev cevi z obročastimi gumijastimi tesnili.

Poseben primer: šivalni spoj cevi s premerom 1000 milimetrov je priporočljivo zapreti s konopljo, nato pa fugiranje s cementno-peskano malto v razmerju 1: 1.

  1. Po tesnjenju so vtičnice zatesnjene s cementno-peskano malto.

Kako in kje je treba rezati cevi v teh redkih primerih, ko je to potrebno?

Optimalna rešitev je rezanje armiranega betona z diamantnimi kroglicami. Popolnoma sprejmejo beton sam in armaturno kletko; diamant ima precej razrezan rob od običajnega abrazivnega rezanja. Podobno diamantno vrtanje lukenj v betonu (s svedrom ali krono) pušča popolnoma okrogle luknje brez kakršnih koli znakov žetonov.

Ročna diamantna žaga.

Alternativa

Ali imajo konkurenti močne, a precej drage in zelo, zelo težke armirane betonske cevi?

Seveda. Naraščajoče, namesto njih, pri nameščanju lokalnih in kolektivnih kanalizacijskih sistemov, podružnic v vdolbino in kolektorje se uporabljajo valovite plastične cevi - polietilen in polipropilen.

Ti izdelki ne predstavljajo le armiranega betona - opazno ga obidejo na več načinov.

  • Materiala absolutno ni predmet korozije in obrabe. Zavarovana življenjska doba je 50 let; koliko bo plastični kanalizacijski sistem služil v praksi, še vedno ni znan, je bil pred kratkim izdelan.
  • Teža manj časa. S premerom do 600 mm se namestitev pogosto opravi ročno.
  • Shirring zagotavlja togost obroča, ki ni le slabša od armiranega betona - spet je večkrat boljša od nje. Dovolj je reči, da je za plastično odplake maksimalna globina 15 metrov. Istočasno gladka notranja površina (ki jo zagotavlja dvoslojna struktura cevi) ne bo omogočala kopičenja nanosa.

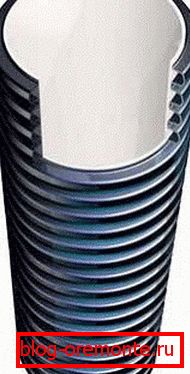

Zunanja plast zagotavlja togost, notranja - minimalna odpornost proti pretoku odpadnih voda.

Samo zato, da se bralec ne odloči, da poskušamo diskreditirati gradivo, o katerem razpravljamo v tem članku, bomo na podlagi armiranega betona navedli nekaj pomanjkljivosti plastike.

  • Največji zunanji premer valovitih plastičnih cevi je le 1200 mm.
  • Цена заметно выше, чем у железобетона. Tак, погонный метр трубы Корсис диаметром 1200 мм стоит около 14,5 тысяч рублей; погонный метр идентичной ей по эффективной пропускной способности железобетонной трубы обойдется всего в 5 тысяч.

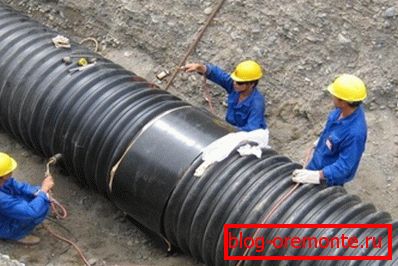

Na fotografiji - montaža prost pretočne plastične odplake.

Zaključek

Надеемся, что предложенная вниманию читателя информация окажется полезной (см.также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

Videoposnetek v tem članku ponavadi vsebuje dodatne informacije o temah, o katerih razpravljamo. Uspehi v gradbeništvu!
