Betonski ring septični: oblikovanje in gradnja nasveti

Kako deluje greznica? Kako se dvokomponentna septična cisterna betonskih obročev razlikuje od enokomorne? Kakšna mora biti velikost obročev, kolikšna je optimalna globina komore? Ta in še veliko drugih vprašanj moramo najti odgovore skupaj z bralcem.

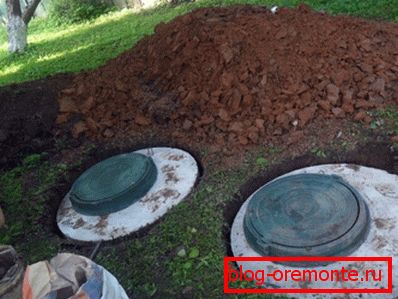

Videz končane septične jame.

Delovni načrt

Načelo delovanja greznice iz betonskih obročev, na splošno, se ne razlikuje od drugih presečnih septičnih rezervoarjev:

  1. Drenaža teče v primarni sedimentacijski rezervoar, kjer se vzdržuje dlje časa. Njihova ločitev se postopoma pojavi: lahne frakcije tvorijo skorjo na površini; težka - se nahaja na dnu v obliki mulja. Voda v sredini je precej čista (stopnja čiščenja doseže 60%).
  2. Skozi posebno obliko preliva, ki črpa vodo pod površino, prečiščena voda pade na tla, ki sledi obdelavi. Z zadostno absorbcijo zemlje v ta namen se uporablja tako imenovana filtrirna vdolbina; če tla počasi absorbirajo vodo, se zgradi filtracijsko polje.

Bodite pozorni: opisali smo najpreprostejši enokomorski septični rezervoar betonskih obročev. Serijska povezava v eno verigo dveh ali več sedimentacijskih rezervoarjev bo izboljšala kakovost čiščenja odpadnih voda.

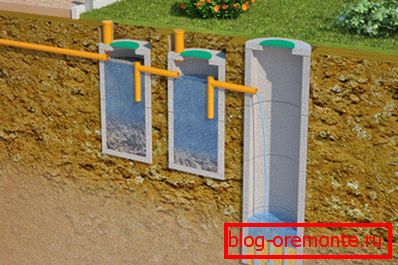

Dvokomorski septični rezervoar s filtrirnim vdolbinico.

Oblikovanje

Katere probleme moramo rešiti v fazi načrtovanja?

  • Lokacija септика на участке.
  • Izbira metode odstranjevanja obdelanih odpadnih voda.
  • Izbira velikosti naseljenca (naseljencev) in filtrirne vdolbinice ali polja filtracije.

Lokacija

Nekaj ​​želje po lokaciji greznice je precej očitno:

  • Na parceli s pobočjem je bolje, da jo postavite pod hišo na pobočju. Navodilo je povezano z dejstvom, da se voda v kanalizaciji premika po gravitaciji: če izberete lokacijo, ki je višja od pobočja, bo moralo biti globoko zakopano.
  • Bolje je, da prevladujoča smer vetra ne prenaša vonjav iz greznice v hišo.
  • Globina dna suhega in filter filtra ali polje filtracije mora biti pod ravni zamrznitve. V nasprotnem primeru bo v zimskem času kanalizacija paralizirana.

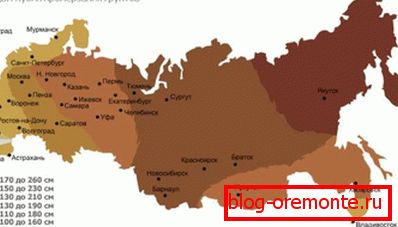

Globina zamrzovanja tal v regijah Ruske federacije.

Poleg tega je razporeditev greznice iz betonskih obročev nemogoča v neposredni bližini nekaterih predmetov:

Objekt Najmanjša razdalja Komentar
Fundacija 3 m Filtriranje vode v tla lahko spodkoplje osnove hiše in povzroči, da se potopi.
Cesta 3 m Podobno je zahteva povezana z morebitno erozijo tal pod cestiščem.
Drevesa 2-4 m, odvisno od višine drevesa Rast korenin lahko prekine kanalizacijske cevi.
Rezervoarji 10 m Čiščenje odpadne vode v rezervoarju je možno le po čiščenju tal.
Artesian vdolbin s cementiranjem ohišja 30 m Omejitev preprečuje odplak v kanalizacijo skozi vstop v vodo.
Колодец с питьевой водой, скважина «на песок» 50 m Takšen vnos vode se šteje za nezaščiten; Filtriranje odplak v tla poleg nje ustvarja epidemiološko grožnjo.

Sump volume

Da bi odplak lahko potekal skozi popolno ločitev, mora biti prostornina primarnega čistilnika (ali pri večkomorni septični cisterni skupni volumen čistilnika) enaka ali presegati tridnevni volumen odplak.

Kako ga izračunati?

  • Če so števci vode nameščeni pri oskrbi s hladno vodo in oskrbi s toplo vodo, se lahko količina odpadne vode šteje za enako vsoti toka vroče in hladne vode za ustrezno časovno obdobje.
  • V drugih primerih se izračuna na povprečni dnevni porabi vode 200 litrov na osebo. Torej, za družino 3 osebe je najmanjša prostornina rezervoarja 200 x 3 x 3 = 1800 litrov ali 1,8 m3.

Značilne dimenzije betonskih obročev za greznico - premer 1,6 metra na višini 0,9 metra.

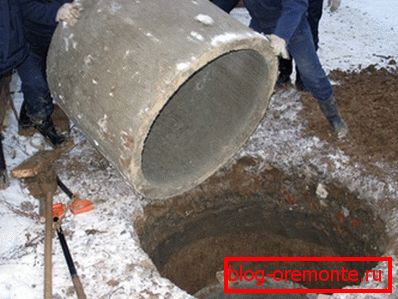

Manjše obroče je lažje namestiti ročno; vendar bodo potrebovali več, kar pomeni večjo globino jame.

Объем, соответствующий одному кольцу, равен произведению квадрата радиуса цилиндра на число «пи» и высоту цилиндра: 0,8^2 х 3,14 х 0,9 = 1,84 метра; в теории, таким образом, для отстойника хватит одного кольца.

Nasvet: v praksi je v opisanem primeru še bolje dati dva. Dejanska raven vode v zbiralniku bo precej nižja od zgornjega roba, kar zmanjša uporabljeno količino. Poleg tega se bo povečanje korita povečalo na kakovost čiščenja odpadnih voda.

Uporaba tretiranih odpadnih voda

Glavni parameter, ki vpliva na izbiro načina odstranjevanja in izračun absorpcijske površine, je vpojnost tal. To je enostavno uganiti, odvisno od vrste prsti:

Tla Absorpcija, litri na kvadratni meter na dan
Pesek 90-100
Sladkor 45 - 60
Loamy 20 - 25
Clay 12 ali manj
Peščena tla.

Recimo, da imamo v primeru, opisanem zgoraj (družina 3 osebe, povprečna dnevna količina odpadne vode 600 litrov), se ukvarjamo s peščenimi tlemi. Z absorpcijsko zmogljivostjo 50 litrov na dan na kvadrat, mora biti območje za mokro tla vsaj 600/50 = 12 m2.

Jasno je, da betonski obroči za greznico s takšnim prečnim prerezom, ki nam dajejo dno želene velikosti, preprosto niso na voljo.

Vendar pa lahko absorbira ne samo dno, temveč tudi stene jame; ji moramo le zagotoviti dostop:

  1. Spodnji obroč je nameščen na steljo drobljenega kamna z debelino najmanj 30 cm.
  2. Po vgradnji vseh obročev se jama okoli njih ne napolni z zemljo, temveč z drenažo - z istim ruševinam.

V tem primeru bomo potrebovali jamo s stenskim območjem pod nivojem preliva 12 m2. Preprost izračun bo pokazal, da bodo stene in dno kubične jame imele stran samo 1,55 m. Hkrati pa velikost in število nameščenih obročev ne igrajo posebne vloge.

Zdaj pa poglejmo bolj zapleten primer - glinasto prst. Absorpcijska površina z absorpcijsko zmogljivostjo 10 litrov na kvadrat mora biti najmanj 60 m2; velikost jaška 3,5x3,5x3,5 metrov - jasno iskanje.

V tem primeru bo bolj smiselno zgraditi polje za filtriranje. Namesto izkopa se izkoplje jarko globoko pod stopnjo zamrznitve; V njem se položi 10-20 cm ruševin; na njem so postavljene perforirane drenažne cevi; zgoraj - še 30-40 cm ruševin in plast zemlje.

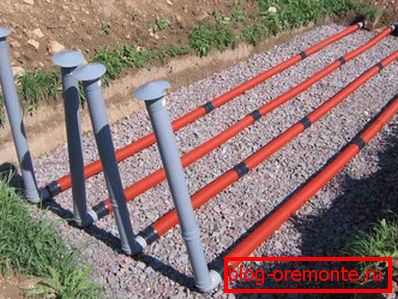

Polje filtracije.

Kako izračunati polje filtra z lastnimi rokami? Načelo je enako tistemu, ki ga ima vdolbina: upošteva se omočena površina tal.

Torej, za jarko širine 50 cm, napolnjene z vodo do pol metra v višino, je najmanjša dolžina v našem primeru 60 / (0,5 + 0,5 + 0,5) = 40 m. Če velikost preseka ni zadostna, se vzporedno vzame nekaj vzporednih jarkov.

Gradbeni nasveti

Каким должен быть септик из железобетонных колец - мы в общих чертах разобрались (см.также статью «Пескобетон М300 и его особенности»).

Zdaj se ukvarjamo s tančinami konstrukcije.

  • Za skledo je bolje kupiti obročke s šivalnimi ključavnicami, ki preprečujejo horizontalno premikanje. Prisotnost ključavnice skoraj ne vpliva na to, koliko betonski obroč za greznico stane: cena se razlikuje za več kot 100-150 rubljev.

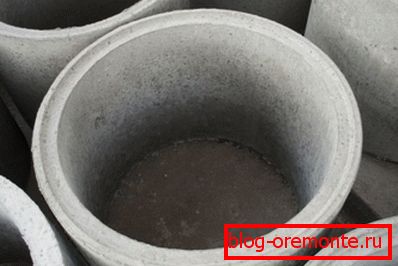

V foto-obročkih s šivalnimi ključavnicami.
  • Če je žerjav uporabljen za namestitev, je bolje, da ne uporabljate CS kot dnom, temveč QDC, ki je opremljen z dnom. V tem primeru bo tesnjenje greznice iz betonskih obročev veliko bolj učinkovito..

Vendar: ročna vgradnja vodnjakov s spodkopavanjem robov je možna samo s pomočjo obročev. V tem primeru je dno napolnjeno s peskom, ojačan z jekleno mrežo in napolnjen z betonom s plastjo 8-10 cm.

  • Prelivanje iz zbiralnika je dobavljeno z navpično usmerjenim čepom. Spodnja vtičnica omogoča vodo pod površino, zgornja pa se uporabi za čiščenje, ko je zamašena.
  • Hidroizolacija greznice iz betonskih obročev se praviloma zmanjša na tesnjenje spojev zmesi s cementno peskano malto z dodatkom tekočega stekla. Bitumen premaz je potreben le na visoki sezonski ravni podzemne vode.
  • Najpogosteje je prezračevanje septične jame betonskih obročev cev z deflektorji, ki poteka skozi pokrove vodnjakov. Vendar pa bo enako funkcijo popolnoma izvedla ventilatorska cev, ki jo odnesemo na streho od vrha hišnega kanalizacijskega sistema.

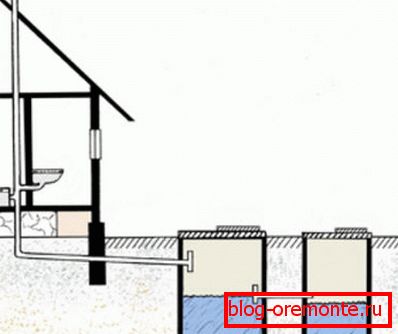

Shema prezračevanja skozi kanalizacijski dvižnik.

Zaključek

Надеемся, что предложенный вниманию читателя материал окажется полезным (см.также статью «Плотность бетона кг м3: что означает эта важнейшая характеристика материала и как она влияет на его качества»).

Videoposnetek v tem članku vam bo omogočil, da se bolje seznanite s tem, kako je pretočni septični tank izdelan iz betonskih obročev. Uspehi!
