Betonski šivi: delavci, kompenzacijski, krčenje. tehnologija

05-05-2018

Gradbeništvo

Malo od nas ve, kakšne so delovne vezi betona. Ali zakaj potrebujemo kompresijske in dilatacijske sklepe v konkretnih primerih in ali obstajajo pravila v zvezi z njihovo napravo v različnih primerih? Poskusimo razumeti to težavo.

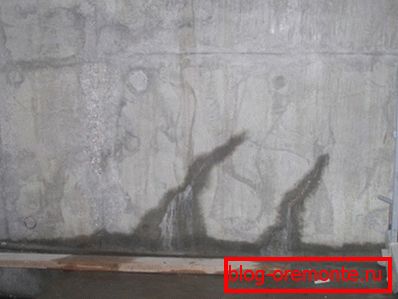

Ena vrsta šivov deli monolit v območja z jasno določenimi mejami.

Delovni šivi

Opredelitev

Delo (hladno, konstrukcija) je spoj med setom in novim betonom znotraj monolitne strukture.

Upoštevajte: hladni šiv je negativen pojav, saj zmanjša končno moč monolita. Idealen primer je, ko se celotna volumna opaža napolni enkrat. Vendar iz tehnoloških, finančnih ali organizacijskih razlogov to ni vedno mogoče.

Kompromisna rešitev, s katero se izognemo padcu trdnosti - oplaščenje oplaščenj po plasteh, v katerem je postavljena nova plast pred postavljenim starim.

Pravila naprave

Kaj je treba storiti, če je beton še treba narediti s precejšnjimi prekinitvami? Kako narediti čim močnejšo, na primer, delovne šive pri betoniranju temeljev?

V skladu s SNiP številko 3.03.01-87, v tem primeru je treba upoštevati številna preprosta pravila.

Najprej in predvsem: če je beton uspel ujeti, se nadaljnje delo pri betoniranju izvaja le, če doseže trdnost najmanj 1,5 MPa (150 kgf / cm2).
Površina starega betona pred ponovnim zagonom dela, ki je nujno očiščena iz cementnih filmov. To delo lahko opravite z lastnimi rokami (s kovinsko krtačo ali ročnim orodjem) ali z uporabo tehnologije peskanja.
Za boljšo oprijemljivost je zelo priporočljivo uporabljati prašne primere, lepila ali bitumen.

Z osnovo ugotovili. Ali v napravi obstajajo tanke oblike bolj zapletene naložene strukture?

Gradbeništvo	Zahteve
Stolpci	Šiv je nameščen na dnu nosilca, tramov ali zgornjega dela temeljev.
Žarki, poplavljeni skupaj s prekrivanjem	Šiv je od 2 do 3 centimetra pod spodnjo površino talne plošče.
Plošče vseh vrst (vključno s tlemi)	Šiv je vzporeden z manjšim prečnim prerezom plošče.

Delovni šivi bodo nameščeni na dnu ležajnih nosilcev.

Nadomestilo

Nadomestilo швы в бетоне, как несложно догадаться по их названию, предназначены для компенсации теплового расширения и прочих воздействий, способных привести к появлению трещин. Они полностью рассекают бетонную конструкцию (включая армирование), фактически разделяя ее на несколько независимых монолитов.

Potrebni so:

Z dolžino monolitne zgradbe nad 50 metrov.

Zanimivo je, da je britanska enciklopedija konkretnega delavca zakonodajalec na področju največje velikosti monolita. Vendar pa je na britanskih otokih podnebje precej toplejše od ruskega, zato je največja toplotna širitev manjša. S tem v mislih bi bilo veliko bolj smiselno držati vsaj polovice velikosti.

Ob obodu monolitnega tal (cilj je preprečiti krčenje sten in temelj, ki povzroča razpoke njegove površine).
Okoli stolpcev, ki temeljijo na steljo ali stisnjeni zemlji.

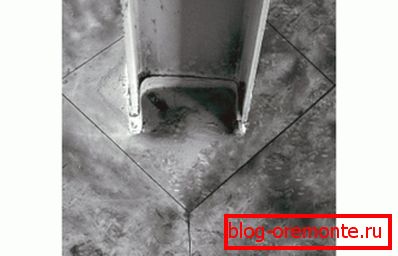

Fotografija jasno kaže šiv okoli podpornega elementa kovinske konstrukcije.

In v tem primeru, seveda, obstaja več pravil.

Termični šivi v betonu morajo biti široki vsaj 6 milimetrov. Navodilo je povezano s temperaturnim raztezanjem materiala: z manjšo širino, morda preprosto ne bo dovolj za ogrevanje.
Okoli stolpcev, ki obkrožajo svoje šive, je lahko kvadratna in okrogla. Kvadrat se razprostira glede na stolpec za 45 stopinj (tako da je ravno nasprotno kot v kotu).

V prvih dveh slikah so stolpci pravilno izolirani. Na tretji izolaciji kolone od estriha se ne izvaja. Strošek napake je tresk v monolitu.

Nastale votline morajo biti napolnjene s tesnilom ali drugim izolacijskim materialom. Kopičenje vode, umazanije in mikroorganizmov bo povzročilo pospešeno uničenje betona.

Krčenje

Krčenje швы в бетонных полах призваны компенсировать неравномерность высыхания стяжки после ее заливки. Дело в том, что толстый слой бетона сохнет не сразу по всей толщине; верхний слой дает более сильную усадку, в результате чего стяжка пытается деформироваться. Благодаря принудительному делению поверхности на сравнительно небольшие по площади элементы трещины либо не образуются вовсе, либо образуются по уже намеченным линиям (читайте также статью «Армированный бетон: особенности изготовления»).

Pravila?

Tukaj so:

Zemljevid (delček estriha, omejen s skrčljivimi šivi) je kvadratno ali pravokotno, s razmerjem premera ne več kot 1: 1,5..
Linije morajo biti ravne, brez zavojev in razvejanja.. V nasprotnem primeru obstaja možnost razpoke na poljubni lokaciji in ne vzdolž označene črte.
Za prostore v zaprtih prostorih je največji obseg sektorja, omejen s šivi, 6x6 metrov. Betonsko dvorišče z veliko večjo delto temperaturo in s tem velikimi nihanji linearnih dimenzij razdelimo na sektorje, ki ne presegajo 3 x 3 metra. Betonski pot se deli z vzdolžnim šivom širine 3,6 m.

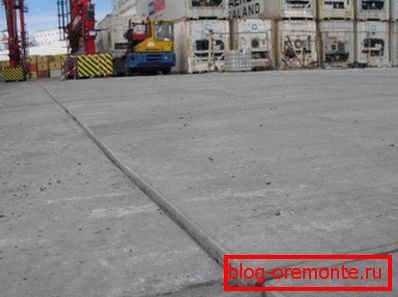

Betonska plošča je razdeljena na kvadratne odseke.

Talne dele oblike L so razrezane na kvadrate in / ali pravokotnike.
Globina šivov mora biti 1/4 - 1/3 debeline kravate.

Tehnologija

Smo se ukvarjali s tehnologijo delovnih sklepov, vendar se niso dotaknili metod izvajanja kompenzacijskih in skrčljivih.

Pravzaprav, obstajata le dve metodi.

Načelo	Opis
Zaznamek	Pri nalivanju estriha ali monolita je razdeljen na sektorje s deskami, letvami, plastičnimi oblogami ali kosi stekla. Po betonu je mogoče odstraniti ali odstraniti elemente, ki ga ločujejo - vse je odvisno od njihovega materiala.
Rezanje	Beton se na želeno globino razreži z navadnim brusilnikom z abrazivnim kolesom. Vendar pa je razrez armiranega betona z diamantnimi kroglicami veliko bolj priročen - če le zato, ker za prehod armature ni potrebno spreminjati kroga.

Koristno je: po potrebi narediti luknjo za komunikacijo prav tako kot priročno in praktično bo diamantno vrtanje lukenj v betonu. Diamantna krona ne zahteva uporabe udarnega načina; Kot rezultat, robovi luknje ostajajo popolni.

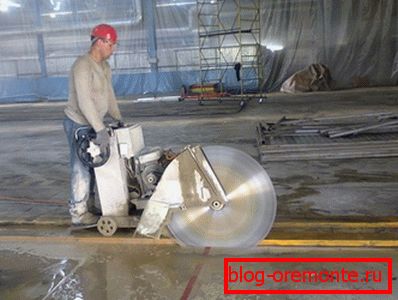

Rezanje skrčljivih šivov z diamantno žago.

Zaključek

Надеемся, что предложенная информация будет полезной читателю при ремонте или строительстве (см.также статью «Цветной бетон – все, что нужно знать о данной группе материалов»).

Video v tem članku tradicionalno vsebuje dodatna tematska gradiva. Uspehi!
