Betonski vijaki obročev za kanalizacijske sisteme

Hidravlične konstrukcije za odvajanje odplak v glavnem nastanejo iz armiranobetonskih obročev, ki so pripravljeni za obratovanje takoj po nakupu. Če je potrebno, lahko te elemente izdelate z lastnimi rokami, se bo cena stavbe opazno zmanjšala. Vendar pa se z neodvisno izvedbo intenzivnost dela povečuje v veliki meri.

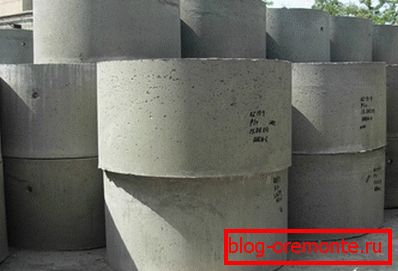

Fotografija prikazuje prstan iz armiranega betona.

Glavni namen

Vsaka sodobna zgradba mora vključevati kanalizacijski sistem, ki vodi odtoke in jih usmerja v zunanjo stran v posebni vrtini s pomočjo omrežja cevovodov. Armirani beton je najpogosteje glavni material za takšne posode, še posebej ko gre za zunanje sisteme. V enem sistemu je lahko več vozlišč naenkrat.

Kumulativna gradnja

Največji rudniki imajo podobne objekte, saj je njihova naloga shranjevanje vseh odtokov. Vgradnja betonskih vrtin te vrste vključuje vgradnjo več obročev. Število zvitkov v določenem časovnem obdobju bo odvisno od določene globine.

Filtrirne komore

Najprej se razlikujejo od prejšnjih analogov z manjšo prostornino, kar pomeni, da jih je mogoče razvrstiti iz elementov drugačnega premera. Glavni namen vdolbinice - zamuda trdnih nečistoč, ki spadajo v kanalizacijo skupaj s tekočino. Zahvaljujoč tem modelom je mogoče večkrat zmanjšati število postopkov asenizacije.

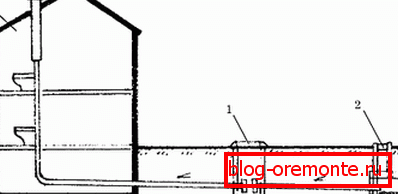

Številka 1 je dobro označena, filtrira se iz trdnih nečistoč.

Pregledovanje predelkov

Takšne naprave za kanalizacijo so narejene iz obročev najmanjše velikosti, saj so potrebne neposredno za pregled in vzdrževanje določenih sestavnih delov sistema. Delovna komora je nujno opremljena z lestvi ali posebnimi nosilci za spust in vzpon.

Proizvodni elementi

Preden začnemo samostojno tvorbo armiranobetonskih obročev, je priporočljivo, da se seznanite s točkami SNiP 2.03.01-84, kjer so podane temeljne točke v zvezi s prelivanjem. Norme določajo številne zahteve za oblikovanje konstrukcij, ki temeljijo na mešanicah različnih vrst.

Potrebna oprema

Proces proizvodnje armiranobetonskih elementov mora biti izveden na velikem in prostornem mestu, sicer lahko dobava betona in premikanje končnih izdelkov povzroči težave.

Orodja in pripomočki prve nujnosti vključujejo naslednje postavke in strukture.

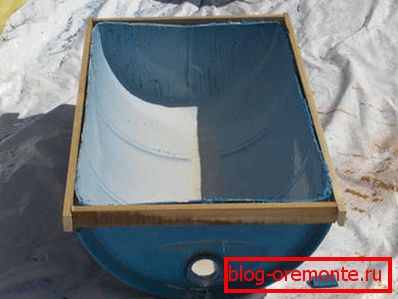

Zabojnik za mešanje raztopine iz kovinske cevi.
  • Kovinsko korito za mešanje raztopine ali posebnega betonskega mešalnika, ki omogoča ne samo pospešitev postopka, ampak tudi izboljšanje kakovosti rešitve.
  • Oblike za izdelavo obročev, izdelanih iz zanesljivega materiala, ki lahko zadrži mešanico.
  • Vibracijska oprema, ki zagotavlja možnost kompaktne betonske sestave v bloku.
  • Armirani okvir iz jeklenih palic debeline 10-12 mm. Za navpične police lahko uporabite več trajnih elementov.
  • Varilni stroj bo potreben za povezavo drobcev obrazca.

Dodatek! To ne škodi, da bi dobili napravo za dviganje, ker je masa proizvedenih elementov lahko zelo visoka. Vendar pa je zelo realno premakniti majhne predmete v brigado več ljudi.

Oblikovanje obrazca

Za prihodnje trgatev so izbrani kovinski sodi primernih velikosti. Namesto tega lahko uporabite cevi ali kanale ustreznega premera. Če ne najdete končnega izdelka, so obrazci izdelani iz posameznih kovinskih listov.

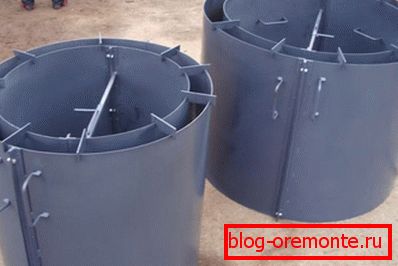

To je obrazec za izpolnjevanje.

Dobljeni obroči so med seboj povezani z uporabo jeklenih plošč iz spodnje in zgornje strani. Pritrditev je boljša z varilnim strojem, po potrebi pa se lahko oprijemne stene združijo skupaj. Končane konstrukcije je treba strogo horizontalno namestiti.

Izračunajte količino raztopine

Po ustvarjanju praznih, morate vedeti, koliko osnovnega materiala je potreben za izdelavo enega obroča. Obseg betona za elemente vdolbinic pravzaprav ni tako težko najti, vendar imajo začetniki pogosto težave na tej stopnji.

Zato je spodaj podrobno navodilo za izračun obroča s premerom -150, debeline 10 in višine 100 cm.

  1. Najprej morate ugotoviti povprečni premer elementa in prevedite rezultat v metre: 150 + 10 = 160 cm ali 1,6 m.
  2. Далее находится длина окружности в средней ее части, для чего полученное число в предыдущем пункте умножается на число ?: 1,6×3,14=5,44 м.
  3. Теперь можно определить, сколько смеси потребуется при проведении работ по заливке: 5,44×0,10×1=0,544 куба.

Opomba! Zgoraj smo predstavili približno količino betonskih vrtin KCD 15, ki se aktivno uporabljajo v kanalizacijskih sistemih. Za zasebne hiše je mogoče izdelati manj dimenzijske elemente.

Priprava armature

Prvič, obroči so narejeni iz kovinskih palic. Palice armatur z debelino 10 mm so upognjene in pritrjene v enem položaju z varjenjem. Dobljeni krogi so pritrjeni na navpična mesta, katerih dolžina mora ustrezati višini izdelka.

Ojačitveni okvir z ojačitvijo.

Priprava delovne mešanice

При создании железобетонной продукции такого типа используются чаще всего составы от M200 и выше. В процессе приготовления обычно используется цемент M400 или M500. Ниже приведена таблица с пропорциями основных компонентов для применяемых марок бетона.

Uporabljen cement Znamka betona Cement Pesek Prodnik
M400 M200 1 2,8 4,8
M250 1 2,1 3,9
M300 1 1,9 3,7
M500 M200 1 3,5 5,6
M250 1 2,6 4,5
M300 1 2,4 4,3

Bodite pozorni! Količina vode določa masa veziva. Sestavini dodamo 0,5 kg celotne mase cementa. Odvisno od delovnih pogojev se lahko volumen tekoče komponente nekoliko poveča ali zmanjša.

Proizvodni proces

  1. Takoj pred prelivanjem se končna ojačitvena kletka vgradi v domačo obliko. Med njim in stenami zaobljenega oplaščenja naj ostane približno enak prostor.
  2. Betonska mešanica se vlije v majhne plasti od 20 do 25 cm, od katerih vsaka prehaja s kovinskim zatičem. Zaradi tega je možno odstraniti zrak iz raztopine.
  3. Po končnem litju površina previdno poravnamo z uporabo kovinske ali lesene plošče, ki je primerna za širino. Nato je vklopna naprava vklopljena.
  4. Po nekaj dneh lahko obrazec odstranimo, če je potrebno. Končni proizvodi morajo stati 28 dni, dokler beton ne doseže največje moči.

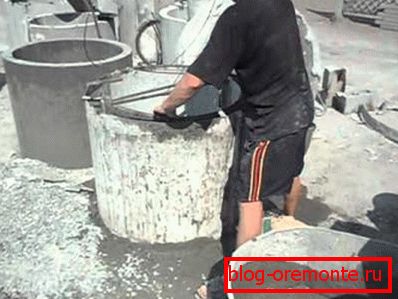

Dokazano je, da vlije beton v kalup.

Pozor! Če se proizvodnja elementov za vdolbine izvaja na prostem, je treba obrazce zapreti s posebnimi pokrovi za zaščito sveže raztopine pred padavinami.

Montaža končnih izdelkov

Ko se samonastavljeni elementi utrdijo, lahko nadaljujete z njihovo namestitvijo. Med delom je treba posebno pozornost posvetiti varnosti, saj je masa končnega izdelka dovolj velika. Izogibajte se razmeram, ki lahko povzročijo poškodbo.

Pripravljalne dejavnosti

Pred montažo obročev je treba opraviti predhodno delo. Najprej je treba pripraviti jarko, ki ustreza velikosti osnovnih elementov. Globina potopitve je odvisna od števila ljudi, ki živijo v stanovanjski zgradbi.

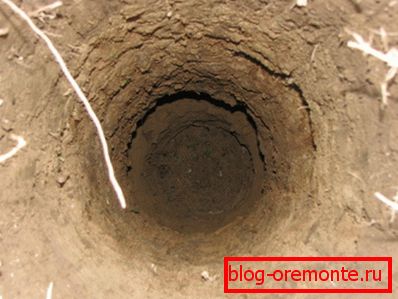

Pripravite se za kopičenje v kanalizacijo.

Prav tako morate pripraviti izdelke, na katere bodo dobavljene cevi. V ta namen izvedemo diamantno vrtanje lukenj v betonu. Najpogosteje se to operacijo podvrže drugemu obroču od zgoraj, saj globina polaganja cevi praviloma presega en meter.

Poleg tega bo morda treba odstraniti nekaj segmenta izdelka, da izvedete montažno delo. V tem primeru je armiran beton rezan s kroglami diamantov, s čimer se odpirajo nove možnosti.

Izvajanje osnovnih operacij

Zaradi velike mase izdelkov je priporočljivo uporabljati težke stroje, vendar lahko domače izdelke izdelamo v posebni velikosti, tako da jih lahko dobite s ekipo 6-8 oseb.

Armirani betonski elementi, težki do 500 kg, so zelo realistični, da se znižajo.

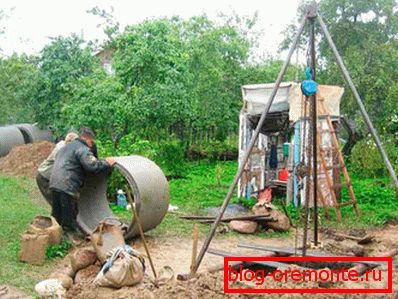

Možnost spusta s posebnim pritrjevanjem.
  1. Prvi obroč je vezan z vitli s štirih strani, tako da se spust enakomerno izvaja. Nato se premakne na položene plošče, nato pa se položi na dno jame.
  2. Prepričajte se, da je element vodoravni, nadaljujte z namestitvijo preostalih izdelkov.. Pri tem je treba upoštevati lokacijo obročev, pripravljenih za cevi.
  3. Po polaganju vseh armiranobetonskih elementov nadaljujemo do tesnilnih spojev. Med delom se uporablja cementno-peskovna malta, katere tehnične zahteve se odražajo v odstavkih GOST 28013-89.
  4. Sedaj morate razmišljati o tem, kako utrditi dno vrtine. Če želite to narediti, pripravite rešitev za enega od zgoraj naštetih receptov. Debelina sloja ne sme biti manjša od 10 cm.
  5. Na zadnji stopnji so stranske površine vodotesne z bitumensko mastiko, da bi zaščitili strukturo pred negativnimi vplivi z zunanje strani.

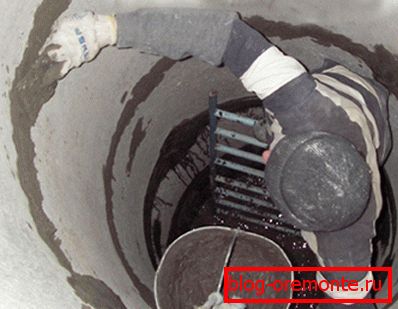

Tesnjenje spojev med drobci strukture.

Kot zaključek

Predstavljena metoda izdelave elementov za oblikovanje kanalizacijskih vodnjakov je v finančnem smislu najcenejša, vendar zahteva resne stroške dela. Če je posameznik razvijalec pripravljen za to, potem lahko varno pride na delo.

Videoposnetek v tem članku bo pomagal pridobiti vizualno lekcijo.
