Betonsko ogrevanje z elektrodami: delovna shema, vrste

Ogrevani beton v zimskem času je predpogoj za niz zadostne moči. Za zagotovitev optimalne temperature trdne raztopine se uporabljajo različne tehnologije, ena od njih pa je uporaba električnega toka.

Govorili bomo o značilnostih izvajanja te sheme v tem članku.

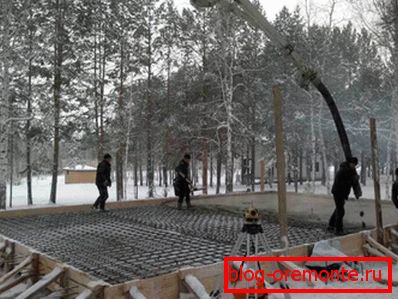

Pri delu v hladnem je potrebno dodatno ogrevanje

Zimske težave

Znano je, da je pri cementni malti bolje delati pri pozitivnih temperaturah - potem je po strjevanju struktura precej močna. Vendar pa je v nekaterih primerih treba pripraviti konkretne temelje ali stene v mrazu.

In tukaj se začnejo problemi:

  • PrvičTekočina v malti se zamrzne in preneha reagirati s cementom. Skladno s tem se aktivnost hidratacije močno zmanjša in se utrjevanje praktično ustavi.
  • Drugič, ledeni kristali razširijo pore v betonu, kar vodi k zmanjšanju njegove gostote. Če med sušenjem potekajo več ciklov zamrznitve in odmrzovanja, bodo porile postale zelo nestabilne in monolit se bo začel porušiti.
  • Tretjič, se območje napetosti oblikuje na območjih stika med konkretno raztopino in ojačitvijo. Na kovine tvori tanek ledeni film in po tem, ko se topi, se moč spojine zmanjša za velikost.

Bodite pozorni! Dodatna pomanjkljivost je aktiviranje korozijskih procesov zaradi oksidacije kovine v prisotnosti vode.

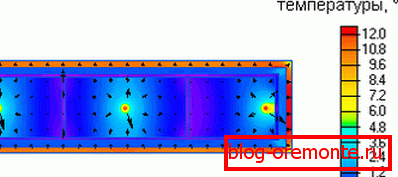

Temperaturna sprememba v raztopini

Obstajata dva načina za preprečevanje teh učinkov:

  • Prvič, v sestavi tekočine za hidratacijo dodamo posebne sestavine proti zmrzali. Preprečujejo zamrzovanje vode, zato se pod normalnimi pogoji hidratira.
  • Drugič, se uporablja električno ogrevanje betona. Z optimizacijo temperaturnih pogojev znotraj malte se ustvarjajo ugodni pogoji in cement dobi tako močno kot aktivno kot pri sušenju s pozitivno temperaturo zraka.

Za najboljše rezultate priporočamo uporabo vzporedno obeh metod. Vendar pa je veliko strokovnjakov omejeno samo z aktivnim ogrevanjem: zato je cena dela nekoliko zmanjšana, kakovost pa praktično ne trpi.

Značilnosti tehnike

Splošni načrt dela

Sama metoda segrevanja betonske mase z elektrodami je precej preprosta.

Izvaja se po naslednjem algoritmu:

  • Znotraj okovanih prevodnih elementov, priključenih na vir energije. Konfiguracija postavitve in vrste elektrod se izbere ločeno, odvisno od konstrukcijskih značilnosti.
  • Po namestitvi elektrod se raztopina vlije v opaž. Biti v tekočem stanju se pretvori v enega od elementov električnega tokokroga, ki dovolj dobro izvaja tok.
  • Napetost se nanese na elektrode, zaradi česar se v konkretnem telesu ustvari električno polje. Postopno daje energijo okoliški snovi, ki ga ogreje.
  • S spreminjanjem parametrov toka (sila, napetost) lahko z lastnimi rokami prilagodite stopnjo ogrevanja.

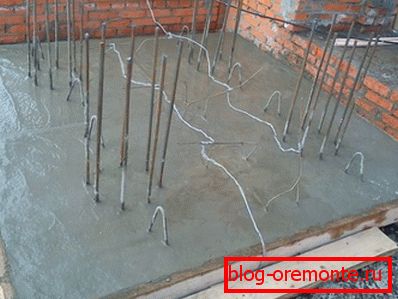

Fotografija povezanih elektrod

Bodite pozorni! Učinkovitost tega procesa se hkrati zmanjšuje z izgubo raztopine pomembnega dela vode. Višji beton postane, večja je napetost, potrebna za učinkovito ogrevanje.

Zaradi tega, med množico cementne trdnosti ohranja optimalno temperaturo. Takšna obdelava je dovolj velika, da zagotavlja enotno strukturo zamrznjenega materiala. Rezanje armiranega betona z diamantnimi krogi to potrjuje - na preskusnih vzorcih se praznine in rahle površine praktično ne zaznajo.

Čas ogrevanja je odvisen od številnih dejavnikov, med katerimi je najpomembnejša prostornina betonske konstrukcije in zunanja temperatura. V nekaterih primerih segrevanje raztopine traja do 4-5 tednov, tj. do polne moči. Vendar pa je pogostejša dodatna toplota potrebna samo v začetnih fazah.

Tipi elektrod

 Tipi elektrod

Za izvajanje te metode se uporabljajo elementi tekočega nosilca različnih konfiguracij. Svoje oblikovne značilnosti lahko preučite z analizo tabele, ki je tukaj:

Vrsta elektrode Značilnosti
Lamellar Ima obliko podolgovate plošče, ki je najpogosteje izdelana iz iste kovine kot armatura. Montira se na opažu iz notranjosti brez penetracije v debelino raztopine.
Strip To je trak iz kovine s širino od 40 do 50 cm. Par robov elektrod se nahaja vzdolž robov preseka, tako da tok poteka med njimi.
G String Uporablja se pri izdelavi dolgih struktur (stebrov, stebrov, kapic, itd.). Niz je položen v središče opažev, na obodu pa je nameščen prevodni trak.
Rod Gre za kos ojačitve debeline 5 do 12 mm. Namesti se posamezno ali v skupini v korakih do 50 cm, medtem ko je pokrita v raztopini skoraj celotne dolžine. Ekstremni elementi so nameščeni tako, da izključujejo stike z oporo. Rodne elektrode se uporabljajo za ogrevalne konstrukcije kompleksne oblike.

Bodite pozorni! Uporaba drobcev kompozitnih ojačitev kot prevodnih palic ni dovoljena!

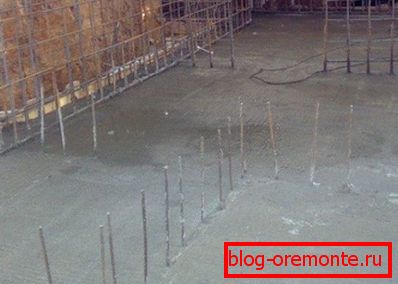

Palice armature v debelini polnila

 Glede na vrsto zadevnih delov razlikujemo naslednje metode povečanja temperature:

  • Površinska (periferna) obdelava - elektrode so na površini raztopine nadgrajene brez potopitve, pogosto s posebnimi prevodnimi substrati. Po končanem delu jih je mogoče razstaviti in ponovno uporabiti na drugi lokaciji.
  • Potopno (do) električno ogrevanje betona - elektrode so v notranjosti materiala in po strditvi niso odstranjene. Tako se moč strukture ne zmanjša, prevodne elemente ne postavimo bližje kot 30 mm od površine.
Potopni tokokrog

Bodite pozorni! Položaj kovinskih vodnikov je treba upoštevati pri vrtanju diamantnih vrtin v betonu brez ojačitve ali drugega dela, povezanega s kršenjem celovitosti izdelka.

Uporaba varilnih strojev

Мастера, которые пытаются реализовать данную методику самостоятельно, часто интересуются, как греть бетон электродами с применением сварочного аппарата (см.также статью «Как осуществляется прогрев бетона сварочным аппаратом»).

Dejansko je povsem možno:

  • Konvencionalni varilni stroj vključuje dve enoti - motor in sam varilni generator. Hkrati pa je moč slednjega dovolj, da zagotavlja ogrevanje okoli 50 m3 konkretna rešitev.
  • Pred začetkom dela spustimo elektrode v cement. Za večino nalog je dovolj velik korak 20-30 cm.
  • Elektrode so serijsko povezane in tvorijo več vzporednih vezij.
  • Za spremljanje napetosti med vezji strokovnjaki priporočajo namestitev žarnice z žarilno nitko.
  • Priključimo vezja na napravo in uporabimo napetost. Nadzor ogrevanja se izvaja v posebnih vodnjakih.

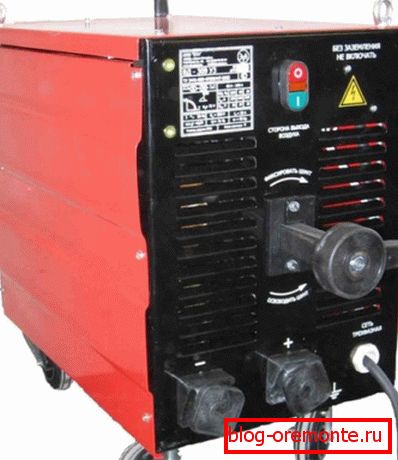

Takšno napravo lahko uporabite

Nasvet! Tako, ko se segrevanje vode iz površinskih slojev počasi izhlapi, je treba raztopino napolniti s plastjo žagovine debeline 50 mm. Seveda, to je treba storiti po cementu.

Nasveti za izvedbo

Pri urejanju sistema ogrevanja elektrod je treba upoštevati naslednje točke:

  • Ko se raztopina suši, je potrebno postopno povečati moč toka v omrežju. Da bi to naredili, moramo integrirati regulacijsko napravo (vsaj primitivni reostat) v vezje.
  • Uporaba virov enosmernega toka ni dovoljena, saj je posledica elektrolize tekočine znotraj strukture.

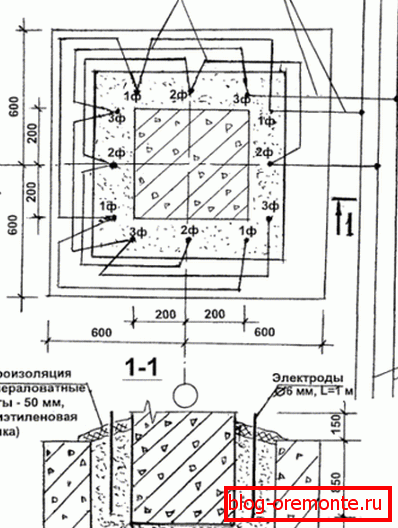

Tehnološka kartica za povezavo sistema
  • Za čim bolj učinkovito zdravljenje je potrebno zmanjšati toplotne izgube površine. Za to rešimo rešitev s kritinskim materialom, izolacijskimi preprogami, več sloji plastične folije itd.
  • Pri polaganju osrednjih vodnikov je treba strogo nadzirati korak med njimi. Odstopanja več kot 5 cm lahko povzročijo neenakomerno obremenitev zaradi različnih odpornih delov.
  • Da bi prihranili električno energijo, lahko pospešite proces hidratacije cementa. V ta namen uvajamo posebne dodatke v rešitev, zaradi česar je kaljenje hitrejše.
  • Optimalna napetost pri polaganju elektrod ni več kot 127 voltov. Če se ojačevalne palice uporabljajo za napajanje, se dovoljena vrednost zmanjša na 60 voltov.

V vsakem primeru mora organizacijo tega postopka ravnati strokovnjak, ki ima ustrezno odobritev in je seznanjen z varnostnimi predpisi.

Zaključek

Если вам необходимо залить фундамент или возвести стены, но при этом на улице установилась отрицательная температура, ждать весны совсем не обязательно. Подогрев бетона электродами позволяет сформировать приемлемые условия для гидратации раствора и набора цементом прочности (читайте также статью «Прогрев бетона проводом ПНСВ: цели и технология»).

Seveda bodo stroški električne energije znatni, vendar bo zasnova ustrezala vsem zahtevam. Več informacij o tej temi najdete s preučevanjem videoposnetka v tem članku.
