Betonsko ogrevanje: zakaj je potrebno in kako ga

Pri izvajanju betoniranja temeljev in vlivanja monolitnih konstrukcij pri nizkih temperaturah (najmanj pod 0 ° C)0C in povprečno dnevno pod 50C) ogrevanje betona po SNIP "nosilne in zapiralne konstrukcije" je potrebno brezhibno izvesti. Za zagotovitev ogrevanja lahko uporabimo različne tehnike in opisali bomo najbolj priljubljene v našem članku.

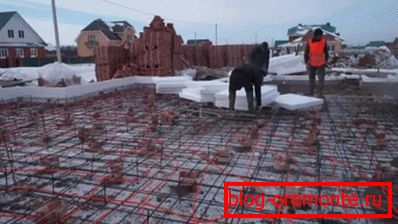

Raztopini v hladu se zamrzne dobro, jo je treba nadalje segreti.

Potreba po toplotni raztopini

Procesi, ki se pojavljajo v betonu

Postopek ogrevanja betona med njegovim utrjevanjem je precej drag. Za vzdrževanje temperature potrebuje precej energije, vendar je to ravno takrat, ko ni vredno varčevanja.

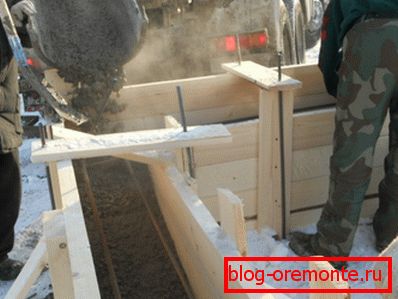

Opremo napolnite brez ogrevanja - tvegana poteza

 Potreba po ogrevanju je neposredno povezana s procesi, ki se pojavijo v rešitvi:

  • Da bi beton pridobili moč, je potrebna popolna hidracija celotnega cementa. Hitrost tega procesa je neposredno odvisna od temperature in zato, ko voda zamrzne, utrjevanje ustavi.
  • Poleg tega se zamrznitev vode povečuje za približno 15%. To povzroči uničenje robov por in material se izgubi.
  • Nič manj nevarnih in zaledenelih ventilov. Celo tanek ledenski sloj razbije vez v kovinskem cementnem sistemu, mehanske lastnosti betona pa se poslabšajo.

Iz tega razloga navodilo priporoča, da se rešitev v nobenem primeru ne zamrzne. Za to je mogoče uporabiti različne tehnike.

Pasivne in površinske tehnike hladne tehnike

Situacije, v katerih se lahko zahteva dodatno segrevanje vljene strukture, so običajno razdeljene na dve vrsti: načrtovane in nenadne. In če obstaja veliko načinov za reševanje načrtovanih težav, potem je treba pri nenadnih zmrzah uporabiti nujne ukrepe.

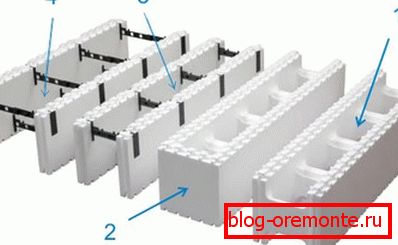

Stalna opažev izolacijskih materialov

Kaj je mogoče storiti:

  • Prvič, če vemo, da je material morda izpostavljen zmrzali, je treba v fazi mešanja dodati posebne aditive.. Vlažijo v raztopini nasičene s kalcijevimi in natrijevimi solmi (nitriti, bikarbonati) in voda ne zamrzne.

Bodite pozorni! Prekomerna raztopina raztopine z mineralnimi solmi lahko na površini povzroči razsvetljavo bele madeže. Zato se ta tehnika redko uporablja v primerih, ko se ne načrtuje maskiranje betona.

  • Drugič, z majhnimi zmrzali je to mogoče doseči s kakovostno toplotno izolacijo opažnega materiala. In če želite zapolniti fiksno ogrevalno konturno ogrevano ogrevano na 70-800Z raztopino in zaprto strukturo na vrhu folijske folije, ki deluje kot termično ogledalo, je mogoče doseči sprejemljiv rezultat.
  • Nazadnje, obstaja možnost, da morate hitro dvigovati temperaturo. V tem primeru se s toplotnimi pištolami uporablja infrardeče segrevanje.. Seveda so te rastline precej energetsko intenzivne in učinkovite le pri obdelavi plasti, ki ni preveč gosta, v nekaterih situacijah pa preprosto ne najdemo vredne alternative.

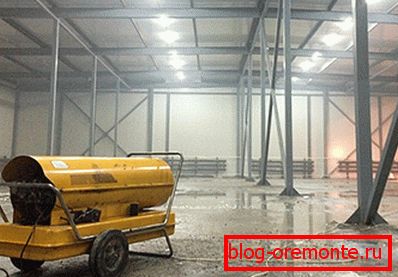

Uporaba toplotne pištole

Bodite pozorni! Glavna pomanjkljivost te tehnike je zgolj ogromna toplotna izguba: večinoma segrevamo zrak in le majhen del energije gre v beton.

In vendar, ko so se naučili, koliko stane v najem radiator, in koliko energije bo treba porabiti, se strokovnjaki običajno ustavijo pri naprednejših tehnikah. Opisali jih bomo v naslednjem poglavju.

Načini notranjega ogrevanja

Ogrevanje elektrode

Za dela, ki se bodo izvajali pozimi, praviloma gre za način ogrevanja vnaprej. In tukaj se uporabljajo bodisi sistemi prevodnih ali elektrodnih.

Ogrevanje elektrode цементного раствора осуществляется таким способом:

  • V fazi namestitve opaž je v konstrukcijo postavljenih prevodnih elementov - elektrod. Namestijo jih lahko v telesu raztopine (palica, vrvica) in na njeno površino (trak, plošča).
Oklepne elektrode



  • V večini primerov so elektrode fragmenti ojačitve, na katere je priključen kontaktni kabel. Včasih navodilo priporoča uporabo večkratnih posebnih odstranljivih plošč za ogrevanje.
  • Po namestitvi elektrod raztopino vlijemo v opaž. Potem se na kontaktne žice vzpostavi tok, v debelini mokrega betona pa se tvori elektromagnetno polje.

Bodite pozorni! Tipična tehnična kartica za povezavo ogrevalnih elektrod omogoča uporabo bodisi transformatorja navzdol ali varilnega stroja. Optimalna napetost je od 60 do 127 voltov.

  • Del energije tega polja se prenese v tekočino v raztopini, ki se segreva in preprečuje zmrzovanje.

Opozoriti je treba, da se učinkovitost obdelave zmanjša zaradi zmanjšane prevodnosti, ker se raztopina posuši. V tem primeru ogrevanje običajno spremlja gladko povečanje napetosti.

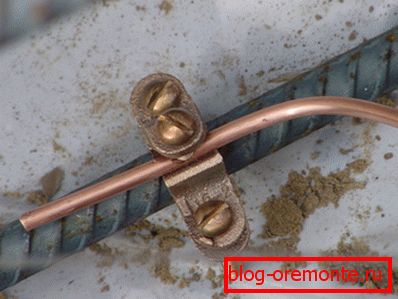

Žični priključek na ventil

Da bi zmanjšali toplotne izgube, običajno poskušajo zagotoviti visoko kakovostno toplotno izolacijo strukture, ki pokrivajo njeno površino s plastjo žagovine ali folije. Če to ni mogoče, je treba čas obdelave povečati na 4-5 tednov.

Uporaba kabla

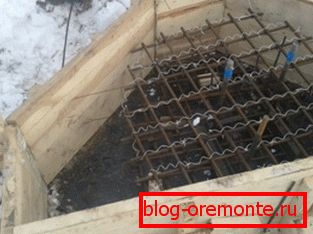

Polaganje grelne žice v opaž

Druga metoda vključuje uporabo kablov, ki nosijo toploto, ki jih položijo v oplaščenje in ko tok prekorači, se raztopina segreje:

  • Za delo izvajamo PNSV vodnike v izolaciji polietilena ali polivinilklorida. Druga možnost je prednostna za uporabo v ojačanih strukturah, saj se PVC ne stopi, kar pomeni, da je tveganje kratkega stika do ojačitve minimalno.

Bodite pozorni! PVC v mrazu izgubi elastičnost, zato pri polaganju žice pazite, da ne poškodujete izolacijske plasti na krivini.

  • Običajno segrevanje poteka z žico PNSV s premerom 1,2 ali 1,4 mm. Material je razrezan na standardne drobce (17 ali 28 m, odvisno od konfiguracije) in je vgrajen v vijačnico s premerom približno 30 mm za bolj kompaktno namestitev.

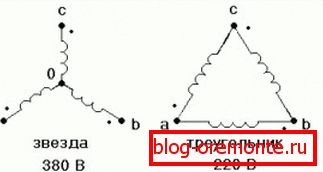

Tipična vezna shema za ogrevanje betona
  • Potem so spirale povezani v več "trikotnikov" ali "zvezd" (diagrami so prikazani na slikah) in so sestavljeni v več skupnih pnevmatik.
  • Ker kabel PNSV pod napetostjo hitro piha v zraku zaradi majhnega odvajanja toplote, so ogrevalni krogi znotraj opažnih elementov povezani s trenutnim virom z uporabo debelih aluminijastih žic - tako imenovanih "hladnih koncev".

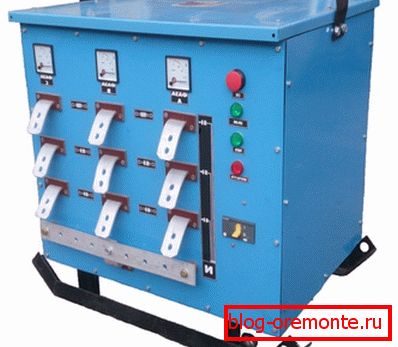

TSZP transformator
  • "Hladni konci" se priključijo na sponke transformatorja navzdol. Za delo je najbolje uporabiti sisteme, kot so SPB-40, KTPTO 80 in njihovi analogi, saj zagotavljajo prilagoditev aktivnosti celotnega sistema ogrevanja.

Sam proces ogrevanja je razdeljen na več faz:

Faza Temperaturna dinamika
Primarno strjevanje Tok ni dobavljen, vzdržuje se temperatura raztopine zaradi kemičnih reakcij materiala.
Predgrevanje Tok se napaja na sponke transformatorja, raztopina se postopoma segreje do 700C. Stopnja zvišanja temperature ne sme presegati 100Z eno uro.
Izotermalno ogrevanje Najdaljša faza. Dobava toka je v celotnem času moči, vključene v projekt. Nadzorujemo ogrevanje: nemogoče je dvigati temperaturo nad 800C, v nasprotnem primeru bodo cementne granule začele sintran, kar bo motilo proces hidracije.
Hlajenje Temperatura se postopno zmanjšuje s hitrostjo približno 4-50Z eno uro.

V tem času transformator regulira moč toka, ki teče na vodnike. Po zaključku ogrevanja so kontaktni vodniki razstavljeni in žica PNSV ostane v debelini betona.

Kabli brez transformatorja

Glavna pomanjkljivost zgornje metode je uporaba transformatorja. Celo najemna cena te naprave bo znatna in ni smiselno plačati, da bo zapolnila en design.

V tem primeru je lažje uporabljati kable, ki delujejo iz 220-voltnega električnega omrežja:

  • Prevodniki tipa KDBS (Rusija) ali VET (Finska) zagotavljajo moč segrevanja okoli 40 W na 1 meter dolžine. Uporabljajo se lahko pri temperaturi do -30-400Ker in zato zelo učinkovit pri zasebni gradnji, celo v severnih regijah.

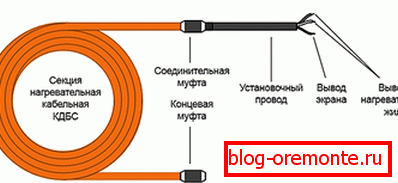

Shema kabla naprave KDBS
  • Ker so ti vodniki povezani neposredno z omrežjem, jih ni treba obrezati na velikost strukture. Proizvajalci izdelujejo odseke ogrevalnega kabla različnih dolžin (od 3 do 150 m), zato lahko enostavno pokličete zahtevano število segmentov.

Bodite pozorni! Izračun moči za ogrevanje betona je treba izvesti na osnovi standarda približno 0,5 - 1,5 kW / m3. Pri ulivanju konvencionalnega prekrivanja ali stebla estriha okoli 4 m na 1 m2 tla.

  • Namestitev sistema je enostavno ročno. Preproge so postavljene v opaž, pritrdite jih na pritrditev s pomočjo žičnih ali plastičnih sponk. Končne rokave zaključujemo in jih priključimo na napajalni kabel, ki ga priključimo v omrežje.
  • Po izlivanju raztopine izvedemo vibracijsko tesnilo. Zagotoviti, da se vodniki ne premikajo.

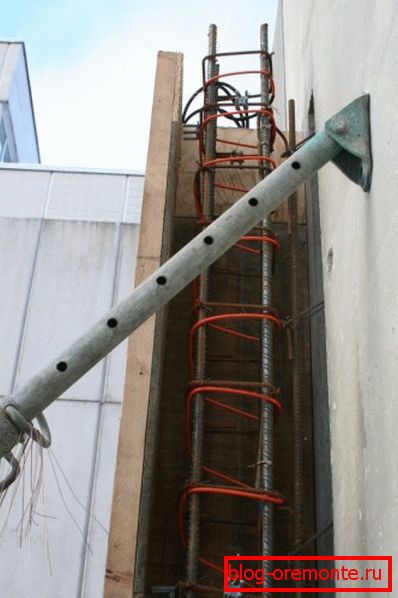

Foto ogrevalni kabel v opažu
  • Potem pustimo, da se strukture stojijo približno eno uro in vklopite kable za ogrevanje, vzdrževanje napetosti, dokler cement ne pridobi potrebne moči.

Seveda so ti kabli dražji od žice PNS, vendar jih je veliko lažje uporabljati. V odsotnosti transformatorja lahko to delo opravlja tudi nepoklicno podjetje.

Zaključek

Ogrevanje betona s toplotnimi pištolami, elektrodami in potopnimi kabli vam omogoča razširitev klimatskih parametrov gradbenih del. Zdaj se nam ni treba omejiti na toplo sezono: seveda bodo stroški ogrevanja pomembni, vendar zagotavljamo kakovostno utrjevanje betona, tudi v trdi mrazi.

Podrobnejše tehnologije so prikazane v videoposnetku v tem članku.
