Betonsko vrtanje: izbor orodij za delo

Pri gradnji gradbenih objektov ter pri tekočih in kapitalskih popravilih je pogosto potrebno vrtati beton za polaganje komunikacij - to so lahko sistemi:

  • ogrevanje,
  • vodovod,
  • kanalizacija,
  • prezračevanje,
  • napajanje,
  • povezave,
  • opazovanja,
  • požarno varnost in tako naprej.

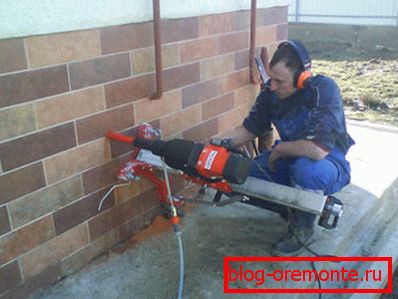

Diamantno vrtanje armiranega betona

Poleg tega se podobna metoda uporablja ne le za beton - ista orodja izdelujejo luknje v apnencu, klinkerju in zidarstvu - v vseh mineralnih gradbenih materialih, iz katerih so izdelani temelji, tla, stene in stropi. Spodaj se bomo pogovorili o orodjih, potrebnih za tako vrtanje, samem procesu in si oglejte tudi videoposnetek v tem članku o naši temi kot dodatek.

Vrtanje vrtanja

Opomba Zdaj govorimo posebej o obročkih ali jedrnih vrtinah, ki uporabljajo diamantne ali pobeditovye rezkarje. Majhne pregrade, do premera nekaj centimetrov, se lahko izvedejo v betonu z uporabo perforiranega svedra s perforatorjem v načinu udarca.

Orodja

Rakovna montaža: A) električni motor; B) sistem oskrbe z vodo; 1) menjalnik motorja; 2) krona diamantnega noža; 3) postelja; 4) ročaj vozička.
  • V primerih, ko je potrebna natančnost in natančnost, se izvede diamantno vrtanje lukenj v betonu, kjer obstaja možnost neprekinjenega odstranjevanja (montaže) vode in blata (z uporabo posebne opreme). Ojačevalci vam omogočajo pritrditev katere koli smeri v kronsko mlin, zato lahko vrtate pod kotom, ki je potreben v določenem primeru.
  • Če želite izvrtati luknje v večji globini, se steblo rezila krošnje podaljša s povečanjem palic, zato debelina stene ali osnove ne ovira kakovosti penetracije. V primerih, ko je potrebno izdelati luknjo velikega premera, se uporabljajo ležišča z dvema letvama (takšne naprave so običajno narejene iz lahkih aluminijevih zlitin, ki jim omogočajo, da jih je mogoče preprosto prevažati, sestaviti in razstavljati ročno).
Način pritrditve sidrnega ležišča: 1) pritrdilni ojačevalnik; 2) čevelj; 3) sidro
  • Pritrditev postelje se lahko opravi na dva načina - s sesalnimi kozarci (sesalci) in sidri, kot v zgornji sliki, vendar obstajajo tudi univerzalne možnosti, kjer obstaja možnost pritrditve s katero koli od teh metod. Seveda se sidrna metoda lahko imenuje najbolj zanesljivega, saj s takim pritrdilnikom fiksni okvir lahko prenese največje obremenitve.

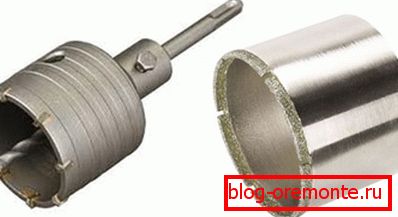

Levo - pobeditovaya, desno - diamantna diamantna rezalna plošča za beton
  • Za prehod lukenj v mineralnih strukturah, navodila omogočajo uporabo rezalnikov pobedit in diamantnih jeder (njihova cena je višja), vendar se orodje, s katerim se uporabljajo, bistveno razlikuje v načinu delovanja. Pobeditovy mlin se uporablja s puncher, občasno - električni vrtalniki, vendar je bistvo, da vrtanje z pobeditovy segmenti pride v kombinaciji z udarec in v ta namen na vajah in puncher je poseben način delovanja.
  • Toda namestitev za vrtanje betona z diamantnimi krone je zasnovana samo za vrtenje - diamantno prašenje na segmentih krošnje preprosto zmelje obdelani material v obliki betona, opeke in kamna. To vam omogoča, da naredite gladke luknje, kjer rob skoraj ni uničen - za namestitev komunikacij je zelo priročno.

Delovni proces

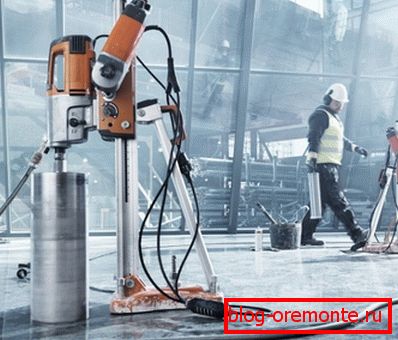

Vertikalno vrtanje. Fotografija

Opomba Najprej je izbrano orodje za vrtanje betona - potrebno je, da je primerna za moč, v primeru velike debeline plošče, izbere ustrezna krona ali pa se palica podaljša s palico (ne omenjam izbire ustreznega premera nožev). Na primer, upoštevamo vertikalno vrtanje betonskega dna.

Označevanje sidrne luknje

Pred namestitvijo orodja v prvotni položaj, odvisno od njene blagovne znamke in proizvajalca, je potrebno označiti središče luknje pod sidrom za naknadno namestitev postelje (preberite, kako izdelati kalupe za betonske obroče).

После центровочной разметки просверливаете отверстие на 16 мм диаметром для анкера М12/16×50 мм, задействуя для этой цели перфоратор с победитовым сверлом. После всего из сделанного отверстия нужно в обязательном порядке удалить пыль.

Sedaj vstavite klinasto sidro s črto s površino v oblikovani sedež in ga z nekaj udarci kladiva zagozdite, kar zadostuje za zanesljivo premikanje jedra. Ko se prepričate, da se zagozdite zanesljivo, privijte navaden sidrni vijak, ki bo služil kot glavni pripomoček za vrtalno enoto.

Montaža na stojalo: 1) električni motor z orodjem; 1a) vodni pip; 1b) avtomatsko stikalo; 1c) zaganjalnik; 1d) stikalo; 2) postelja; 3) mlin diamantne krone; 4) naprava za zbiranje.

Pritrditev okvirja na sidrnem vijaku se doseže z zategovanjem matice, po kateri je v skladu z navodili nameščen električni motor in diamantni rezkar z diamantnim rezkalom je navit na vreteno menjalnika.

Oskrba z vodo iz stacionarnega sistema za oskrbo z vodo je priključena na vrtalno napravo (do hladilnega sistema). Konec koncev, stikalo nastavi ustrezen način delovanja in začnete vrtati.

Centriranje luknje s palico pod kotom: 1) palica; 2) vrtalni center; 3) zunanji premer mlinove krošnje

Dodatne funkcije. Možno je tudi nagibanje vrtanja, vendar v tem primeru zaradi nagiba tečaja, ki povezuje okvir z drogom, nihalka ne sme doseči obdelane ravnine. Zato v takih situacijah od samega začetka navijata podaljšano mrežico.

Zaključek

Как вы понимаете, качественная резка железобетона алмазными кругами и его сверление производится на специальном оборудовании, от которого и зависит скорость и качество (чёткость) проделываемых отверстий. Если такие отверстия необходимы в небольшом количестве, то лучше для этого заказывать специалистов с качественными устройствами для бурения (см.также статью «Блоки из ячеистого бетона и их особенности»).
