Debelina sten gaziranega betona: standardi, tehnologija

Debelina stene aerodinamičnega betona mora biti odvisna od več parametrov, in to predvsem zahteve, ki jih projekt postavlja na toplotnoizolacijske lastnosti stavbe, pa tudi na velikost samih blokov. Poleg tega je lahko stena nosilec, samonosna ali pa le pregrada, ki prav tako določa debelino, poleg tega pa obstaja način polaganja ali geometrijski položaj, v katerem bo blok v konstrukciji objekta. Vse to bo obravnavano spodaj, in kot dodatno gradivo si lahko ogledate video v tem članku o tej temi.

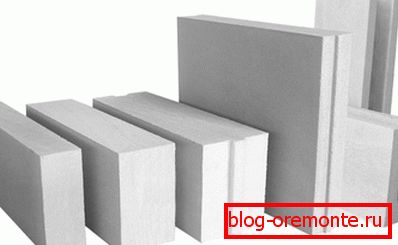

Blokirni betonski bloki

Blokirni betonski bloki

Opomba Gazirani betonski bloki so vrsta umetnega kamna, izdelanega iz lahkega celičnega betona, v masi katere so enakomerno porazdeljene pore s premerom 1-3 mm. Čeprav je material eden od vrst kamene pene, ga ne smemo zamenjati s peno betonom, saj ima druge tehnične značilnosti.

Specifikacije in področje uporabe

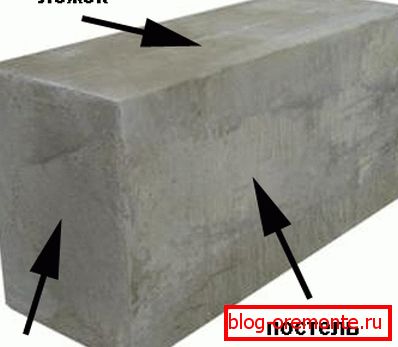

Najbolj priljubljen zidni blok 600x200x100 mm
  • Kompleksnost obdelave gaziranih betonskih blokov lahko primerjamo z drevesom - ga je enostavno rezati na vrtanje in žebelj.
  • V primerjavi s peno betonom ima večjo toplotno izolacijo in vzdržljivost.poleg tega se za izdelavo porabi manj cementa.
Dimenzije Količina na paleti (kosi) Blokovna prostornina (m3) Kapaciteta palete (m3) Blokovna teža (kg) Teža palete (kg)
600x200x100 150 0,012 1,8 6,2-7,8 940-1170
600x200x150 100 0,018 1,8 9,4-11,7 940-1170
600x200x200 70 0,024 1,68 125-15,6 880-1090
600x250x200 60 0,03 1,8 15,6-19,5 940-1170
600x300x200 50 0,036 1,8 18,7-23,4 940-1170
600x375x200 40 0,045 1,8 23,4-29,3 940-1170
600x499x200 40 0,048 1,92 24,9-31,2 995-1250

Tabela velikosti in prostornine gaziranih betonskih blokov UDK

Bloki AEROC (CLASSIC)
Dimenzije Povprečna gostota (kg / m3) Najmanjši razred moči Odpornost proti zmrzovanju (najmanjše število ciklov) Toplotna prevodnost (W / m2* t? C) Obseg (m3) Masa (kg)
600x200x75 500 V2,5 F100 0,12 0,009 5,9
600x200x100 500 V2,5 F100 0,12 0,012 7,9
600x200x200 500 V2,5 F100 0,12 0,024 15,9
600x200x250 500 V2,5 F100 0,12 0,03 19,9
600x200x300 500 V2,5 F100 0,12 0,036 23,9
600x200x375 500 V2,5 F100 0,12 0,045 29,8
600x200x400 500 V2,5 F100 0,12 0,048 31,9
600x250x75 500 V2,5 F100 0,12 0,011 7,3
600x250x100 500 V2,5 F100 0,12 0,015 9,9
600x250x200 500 V2,5 F100 0,12 0,03 19,9
600x250x240 500 V2,5 F100 0,12 0,036 23,9
600x250x300 500 V2,5 F100 0,12 0,045 29,9
600x250x365 500 V2,5 F100 0,12 0,055 36,6
600x250x375 500 V2,5 F100 0,12 0,056 37,2
600x250x400 500 V2,5 F100 0,12 0,06 39,9

Tabela parametrov aeracijskih blokov AEROC (CLASSIC)

  • Za izdelavo gaziranih betonskih blokov uporabite kremenčev pesek, posebna specifična piha in seveda cement, poleg tega pa lahko dodate apno ali sadre, pa tudi industrijske odpadke v obliki pepela in žlindre. Mehurčki plina nastanejo kot posledica medsebojnega delovanja fino dispergirane aluminijeve kovine z apneno malto ali visoko alkalnim cementom s pihalnim sredstvom - to vodi k nastanku pene plinastega vodika v celotni masi. V proizvodnji se praviloma uporabljajo aluminijske paste in suspenzije, saj je aluminij v prahu nepraktičen, da bi ustvaril rešitev - zelo prašno.
  • Omeniti velja, da je naravna radioaktivnost betonskega betona veliko nižja kot pri običajnem težkem betonu. - to se razlaga z dejstvom, da v svoji sestavi ni drobljenega kamna in sljude - in eden je sestavni del naravnega granita, ki je povečal naravno radioaktivnost.
  • Priljubljenost takšnega gradiva je tako visoka, da se je po statističnih podatkih za leto 2014 v svoji proizvodnji ukvarjalo 50 držav v 240 tovarnah in proizvedlo skupno 60.000.000 m3.

Smernice za debelino

Blokirana stena

Trenutno je celični beton postal zelo priljubljen, debelina podpornih sten aerodinamičnega betona v enem bloku pa vam omogoča gradnjo tako enostranskih kot nizkogradskih stavb (do 5 nadstropij). Toda pri določanju višine konstrukcije je treba upoštevati razred moči betona, saj bo obremenitev, ki jo bodo morali blokirati, odvisna od višine stavbe. Potreba po toplotni izolaciji ima tudi pomembno vlogo in seveda je debelejša stena, topleje pa so.

Število nadstropij Potrebne blagovne znamke betona za nosilne in samonosilne stene
Tlačna trdnost za avtoklavne bloke Zidarska malta (najnižja stopnja) Odpornost proti zmrzovanju blokov avtoklavov
1-2 tla V2,0 M50 F25 *
Do 3 leta starosti V2,5 M75 F25
Do 5 nadstropij (do 20 m za nosilne in do 30 m za samonosne stene) B3.5 M100 F25

*

Pojasnilo. Vrednost števila po črki F označuje število ciklov zamrzovanja / odmrzovanja materiala. V skladu s SNiP II-22-81 so vrednosti F25 dovolj visoke 50 let za obratovanje stavb z visoko vlažnostjo, in če je v sobah normalna vlažnost, navodilo kaže, da je njihova najmanjša življenjska doba 100 let.

Tabela, ki se nahaja na vrhu, je le seznam številk, ki jih lahko v večini primerov razumejo le oblikovalci, v praksi pa bo izgledal tako: najmanjša debelina stene iz betonskega betona za nosilne stene in stebre je 600 mm, za samonosne - 300 mm.

To pomeni, da se bodo uporabljali bloki debeline 200 mm ali več. Toda v tem primeru se upoštevajo samo mehanske zahteve in sploh ne govorimo o stanovanjskih zgradbah, kjer so potrebne nekatere izolacijske lastnosti od stene.

Toda kakšna debelina stene gaziranega betona za stanovanjsko gradnjo - določa SNiP 23-02-2003 - tukaj je toplotna zaščita že upoštevana. Poleg tega je v takih primerih mogoče uporabiti zmanjšanje nazivne toplotne upornosti konstrukcije glede na podnebne razmere v regiji in specifično porabo goriva znotraj stavbe. Na primer, za Moskvo in Moskovsko regijo mora biti vrednost prenosa toplote zunanjih sten Rreq= 3,13 m2t ° C / W, hkrati pa se lahko zmanjša na Rjaz= 1,97 m2t ° C / Vt (Rjaz= 0,63 * Rreq= 0,63 * 3,13 m2t ° C / W = 1,97 m2t ° C / W), vendar je to le, če je stavba dovolj ogrevana, to pomeni, da se upoštevajo norme temperaturne razlike med zunanjim temperaturnim stanjem in notranjo površino sten (poglavje 5, 13 SP 23-02-2013).

Blokirajte zidarsko tehnologijo

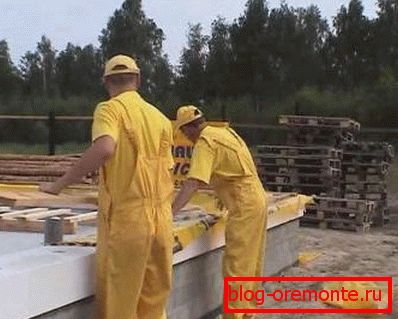

Vgradnja tesnilne izolacije z izolacijo v kleti pred polaganjem

Polaganje gaziranih betonskih blokov je ponavadi na dnu temeljnega traku, na osnovi plošče, pa tudi na grillu stebričke ali pilote - v vsakem primeru mora biti osnova trak, katerega širina ni manjša od debeline stene, ki je zgrajena na njej. Pred montažo je predvidena vgradnja tesnilne izolacije (včasih z izolacijo, kot je prikazano zgoraj), da bi zmanjšali vpliv vlage in temperaturnih značilnosti tal na stavbi.

Toda takšna previdnost je potrebna samo v primerih, ko hidroizolacija in izolacija temelj ni bila izvedena, vendar nekateri podvojijo ta postopek in to ne more biti odveč.

Kot vodotesno rezanje lahko uporabite navaden strešni material, ga položite na plast raztopine ali več sodobnih materialov, kot so hidroizolacija ali rubemast, kot tudi gosto pakiranje celofanskega filma.

Mineralna volna se uporablja kot grelnik (debelina ne sme biti večja od 20 mm, tako da vzglavnik ni preveč mehak) in je ponovno neprepusten za vodo - ne sme se uporabljati samo žlindrske volne, saj vsebuje delce železove rude, ki rjavijo, ko vlaži vzajemno s kisikom.

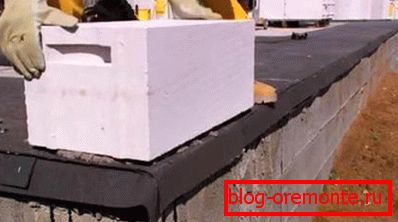

Namestitev prvega bloka

Prva vrstica običajno ni nameščena na lepilo, ampak na cementno-peskovno malto z debelino najmanj 20 mm - to omogoča izravnavo celotnega nivoja v primeru napake na podstavku ali skrivnih kapljic v hidroizolacijski plasti. Prvi blok leži na vogalu in se začne v dveh smereh, ne pa po celotnem obodu, ampak samo nekaj blokov navzgor in na straneh, da se ustvari ključavnica.

Все последующие ряды лучше всего класть на специальный раствор типа «YTONG» или обычный плиточный клей - тогда толщина шва при кладке газобетона получится не более 5 мм.

Zidarstvo, ki se razteza a) brezvezni prerez; b) prečni prerez; c) privezani del

Ne glede na to, kakšna je debelina stene v tem trenutku, GOST 5781-82 in GOST 10884-94 priporočamo izdelavo prečne armaturne armature, da se celotni konstrukciji zagotovi potrebna natezna trdnost in zlom.

Za maksimalno zaščito stavbe pred odpornostjo takih mehanskih obremenitev se izvede ojačitev v prvem in nato v vsaki četrti vrstici stene, ki je bila postavljena, vendar brez neuspeha v spodnjem in zgornjem delu okna in vratnih odprtin. Pri gradnji enonadstropnih stavb z višino do 3 m je potrebno ojačati vsaj na dveh nivojih zidave, če v njej ni odprtin.

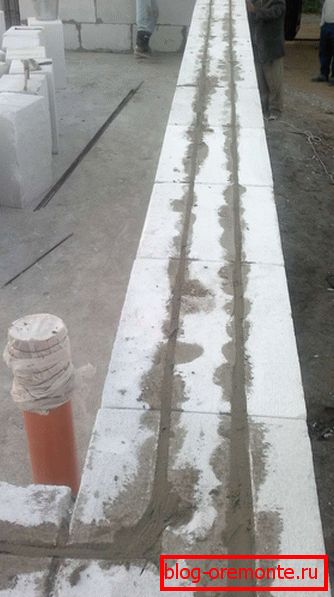

Zidarska ojačitev

Pri gradnji nosilnih sten je najbolje uporabiti blokove (v obliki črke U) - že obstaja pripravljena pot za okovje - prodamo takšen kamen od proizvajalca AEROC. Toda v tistih primerih, ko postavljate konvencionalni blok, kot je UDK, boste morali tovrstne žlebove narediti z lastnimi rokami - to je precej enostavno, ker celični beton dobro deluje.

Upogibna vrata na vogalih stavbe

Za ojačitev se palica tipa AIII običajno uporablja s prečnim prerezom 8-10 mm ali žice, v vsakem primeru pa njegova debelina ne sme biti manjša od 6 mm. Na vogalih stavbe (ključavnice) je najbolje narediti gladke krivine utorov, kot je prikazano na zgornji sliki - tako da lahko povečate strukturno moč škatle.

Velikost žlebov mora nekoliko presegati prerez ojačitve, tako da je lepilna raztopina nameščena tudi v utor, v kovinski coni pa ostanejo sinusi kisika, kar preprečuje rjavenje materiala.

Toplotna izolacija betonskega betona

Če je gradnja hiše vzdrževana priporočena debelina betonskega betona, to ne pomeni, da boste tam topli, še posebej, če živite v severnih regijah Rusije - navsezadnje 60 cm, to je le parameter moči za podporno steno. Zato boste morali izolirati zgradbo od zunaj ali od znotraj, čeprav je prva možnost veliko boljša in bolj priročna s tehničnega vidika.

Za toplotno izolacijo se običajno uporabljajo tri vrste materialov - jazeralna volna, polistirenska pena ali ekstrudirana polistirenska pena.

Pritrditev izolacije s šobnim lijakom

Ponavadi je vsaka vrsta izolacije fiksirana z udarnimi glivicami s hitrostjo 4-5 kosov na kvadratni meter, a če je pena iz umetne snovi ali ekstrudirana polistirenska pena pod dekorativnim ometom, je dodatno pritrjena z lepilom za ploščice, ki se razprostira po obodu in središču plošče.

Poleg tega se lahko toplotna izolacija pritrdi neposredno na steno in med profiloma letve - vse je odvisno od vrste materiala za oblogo, s katerim boste dokončali gradnjo. Na primer, če je to stran, lahko izolacijo enostavno pritrdite na oklepajih za profile okvira in samo na nekaterih mestih, da se zanesljivost popravi z mozniki.

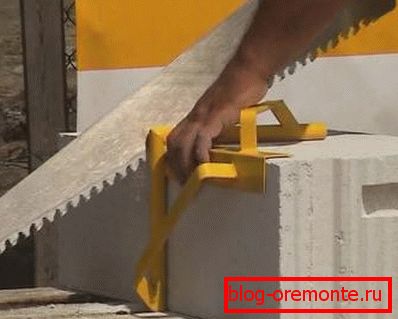

Blok je rezan z žico z velikimi zobmi.

Opomba Treba je opozoriti, da rezanje armiranega betona z diamantnimi kroglami in diamantno vrtanje lukenj v betonu nimajo nič skupnega z aerodinamičnim betonom, saj je slednja enostavno obdelana z običajnimi orodji.

Zaključek

Na koncu je treba povedati, da kljub temu, da je cena gaziranega betona dovolj zmerna, še vedno ne smete položiti opeke takšne debeline, da bi v celoti ustrezali potrebam toplotne izolacije prostora. To je veliko lažje in učinkovitejše, da se zateče k postavitvi dodatne izolacije stavbe, ki ji sledi obloga.
