Določanje trdnosti betona. metoda ločevanja. obrezovanje

Trajnost je morda eden od glavnih parametrov betona, ki določa njegove operativne lastnosti. Zato gradbeniki pri gradnji pomembnih nosilnih konstrukcij skrbno spremljajo ta indikator. Najpogostejša metoda nadzora je določitev trdnosti betona z metodo ločevanja s sekanjem. Vendar pa obstaja veliko drugih načinov.

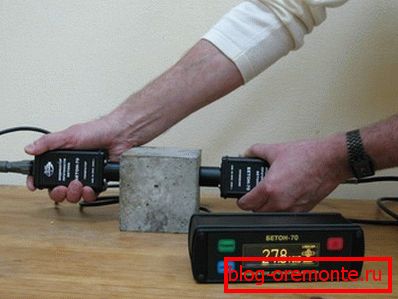

Preizkušanje moči betona z ultrazvokom



Zato bomo v tem članku podrobneje preučili, kako določiti moč betona po najpogostejših sodobnih metodah.

Vrste načinov testiranja moči

Najbolj zanesljiv način za nadzor kakovosti betona je preizkušanje betonske konstrukcije, potem ko material pridobi konstrukcijsko trdnost.

Kar se tiče testiranja ločeno opravljenih kontrolnih vzorcev, omogoča določanje kakovosti betonske mešanice, ne pa tudi trdnosti materiala v strukturi. To je posledica nezmožnosti zagotavljanja enakih pogojev za utrjevanje prototipa (vibriranje, ogrevanje itd.) In betonskega izdelka.

Vsi obstoječi načini nadzora so razdeljeni v tri skupine:

  • Neposredno neporušitveni;
  • Destruktivna;
  • Posredno neporušitveno.

Pogosto uporabljate neporušne metode nadzora, vendar najpogosteje delo opravljajo posredne metode. Slednja skupina vključuje preizkuse preskusnih vzorcev, pa tudi vzorce, odvzete iz betonske strukture.

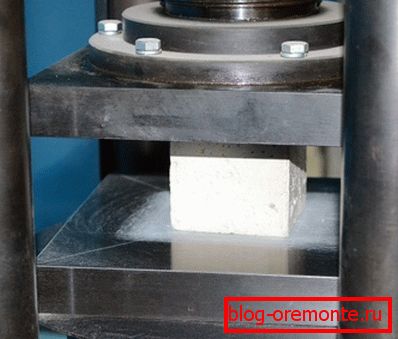

Določanje tlačne trdnosti s hidravlično stiskalnico

Bodite pozorni! V smislu tlačne trdnosti določajo razred betona. V ta namen se betonske kocke zdrobijo s hidravlično stiskalnico, kar daje rezultat.

Povedano je, da so destruktivne metode razširjene tudi v gradbeništvu, vendar se uporabljajo manj pogosto, saj kršijo integriteto strukture. Poleg tega so stroški takih testov zelo visoki.

Zato so do danes najpogostejši naslednji načini določanja moči:

  • Metoda elastične ponovitve;
  • Ultrazvočna metoda;
  • Impulzna impulzna metoda

Moram reči, da imajo različne metode preverjanja različne napake:

Ime metode Merilna napaka Razpon MPa
Impulzni impulz ±50% 10-70
Plastična deformacija ±30-40% 5-50
Breakaway Ni podatkov 5-60
Elastični premik ±50% 5-50
Rib Chipping Ni podatkov 10-70
Breakaway со скалыванием Ni podatkov 5-100
Ultrazvočna metoda ±30-50% 10-40

Osnovne zahteve za testiranje moči

V skladu z zahtevami, določenimi v SP 13-102-2003, bi bilo treba konkretne vzorce raziskati s posrednimi in neposrednimi metodami na več kot 30 področjih, vendar to ni dovolj za izdelavo in uporabo kalibracijske krivulje.

Potrebno je tudi, da je odvisnost, pridobljena s parsko korelacijsko-regresijsko študijo, korelacijski koeficient vsaj 0,7, standardni odklon pa manj kot 15 odstotkov povprečne jakosti. Za izpolnjevanje teh pogojev mora biti natančnost merjenja zelo visoka, trdnost betona pa mora biti zelo različna.

Moram reči, da so te študije v strukturah le redko izpolnjene. Dejstvo je, da osnovno preskusno metodo spremlja znatna napaka.

Poleg tega se lahko trdnost betona na površini razlikuje od moči na določeni globini. Če pa betoniranje poteka kvalitativno in konkretno ustreza njegovemu oblikovnemu razredu, se parametri iste vrste struktur ne spreminjajo v širokem obsegu.

Če želite ugotoviti moč, ne da bi kršili obstoječe standarde, bi morali uporabljati neposredne neporušne ali destruktivne metode.

V skladu z GOST 22690-88 neposredne metode vključujejo:

  • Metoda separacije;
  • Breakaway бетона со скалыванием;
  • Obrezovanje rebrov.

Zdaj pa podrobneje preučimo najpogostejše tehnologije za določanje kakovosti betona.

Sidrna naprava za preizkušanje betona

Tehnika moči

Metoda detachmenta

Принцип данного метода базируется на измерении усилия, которое нужно приложить для отрыва участка бетонной конструкции. Breakawayающую нагрузку применяют  к ровной поверхности бетонной конструкции. Для этого к ней приклеивается стальной диск, который при помощи тяги соединяется с измерительным прибором.

Disk je lepljen z lepilom na epoksidni smoli. GOST 22690-88 priporoča uporabo ED20 lepila s cementnim polnilom. Res je, da v našem času obstajajo zanesljiva dvokomponentna lepila.

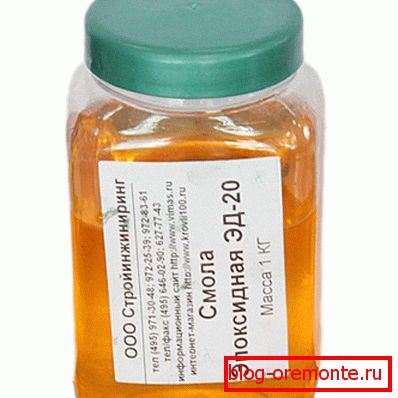

Lepilo ED-20

Ta tehnologija vključuje lepljenje plošče brez dodatnih ukrepov za omejitev območja ločevanja. Kar zadeva območje ločevanja, je nestalna in se določi po vsakem preskusu.

Vendar pa je v tuji praksi ločitveno mesto predhodno omejeno na brazgotino, ki jo opravljajo obročni vrtalniki. V tem primeru je območje ločevanja konstantno in znano.

Po določitvi potrebnega za ločitev napora, se odpornost materiala raztegne.

Glede na to, s pomočjo empirične odvisnosti, se tlačna trdnost izračuna po naslednji formuli - Rbt = 0,5 (R ^ 2), kjer:

  • Rbt - natezna trdnost.
  • R je tlačna trdnost.
Naprava ONYX-OS 10

Za preučevanje betona z metodo ločevanja se uporabljajo iste naprave kot za metodo ločevanja s striženjem, to so:

  • PIP;
  • ONYX-OS;
  • PIC-50MG4;
  • GPNS-5;
  • GPNV peti

Bodite pozorni! Za izvedbo testa boste potrebovali tudi prijemalno napravo, in sicer disk s pritrjeno vezico.

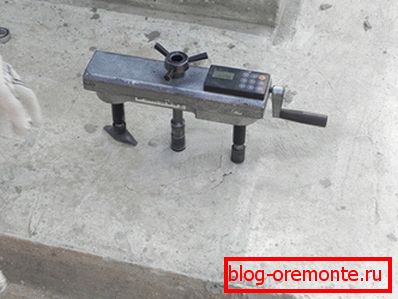

Na fotografiji - preverjanje kakovosti betona z odcepljanjem

Breakaway со скалыванием

Ta metoda ima veliko skupnega z zgornjo metodo. Njena glavna razlika je v načinu montiranja naprave na betonsko konstrukcijo. Da bi pritrdili silo za trganje, se uporabljajo sorniki s petelinom, ki so lahko različnih velikosti.

Sidra so vstavljena v luknje, izvrtane na območju merjenja. Kot v prejšnjem primeru naprava meri silo.

Izračun tlačne trdnosti se izvede z uporabo odvisnosti, izraženo s formulo - R = m1 * m2 * P, pri čemer je:

  • m1 označuje koeficient največje velikosti velikega polnila;
  • m2 se nanaša na pretvorbeni faktor na trdnost tlaka. Odvisno je od vrste betonskih pogojev kot tudi pogojev strjevanja.
  • P - uničujoča sila, pridobljena kot rezultat raziskave.

V naši državi je ta metoda ena izmed najbolj priljubljenih, saj je povsem vsestranski. Zagotavlja priložnost za izvedbo preskusa na kateremkoli delu konstrukcije, saj ne zahteva ravne površine. Poleg tega, da debelino betona pritrdite senčnik s svojimi rokami ni težko.

Res je, da obstajajo nekatere omejitve v naslednjih točkah:

  • Debele ojačitvene strukture - v tem primeru bodo meritve nezanesljive.
  • Debelina strukture - mora biti dvakrat dolžina sidra.
Naprava za določanje kakovosti betona s cepitvijo rebrov

Rib Chipping

Ta tehnologija je najnovejša neposredna metoda nedestruktivnega testiranja nadzora. Njegova glavna značilnost je določitev sile, ki se uporablja za poganjanje betonskega dela na robu konstrukcije.

Zasnovo naprave, ki se lahko montira na betonski izdelek z enim zunanjim kotom, je bil razvit razmeroma nedavno. Namestitev naprave v eno od strank se izvede s pomočjo sidra s moznikom.

Po prejemu podatkov iz naprave določite tlačno trdnost glede na naslednjo normalizirano odvisnost, izraženo s formulo - R = 0,058 * m * (30P + P2), kjer:

  • m - koeficient, upošteva velikost agregata.
  • P je sila, ki se uporablja za delitev betona.

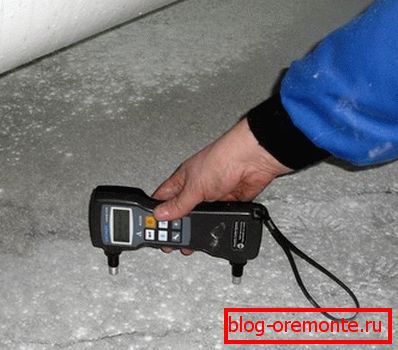

Ultrazvočno površinsko sondiranje betona

Ugotavljanje ultrazvoka

Ultrazvočna metoda za določanje trdnosti betona temelji na razmerju med trdnostjo materiala in hitrostjo širjenja ultrazvočnih valov v njem.

Obstajata dve kalibracijski odvisnosti:

  • Čas razmnoževanja ultrazvočnih valov in trdnost materiala.
  • Hitrost širjenja ultrazvočnih valov in trdnost materiala.

Vsaka metoda je zasnovana za določeno vrsto strukture:

  • Z zvokom v prečni smeri - uporablja se za linearne montažne strukture. V takih študijah so naprave nameščene na obeh straneh preskusne strukture.
  • Površinski zvok - uporablja se za raziskovanje rebrastih, ravnih, votlega jezgra in stenskih plošč. V tem primeru je naprava nameščena le na eni strani konstrukcije.

Za zagotovitev visokokakovostnega akustičnega stika med preskusno strukturo in ultrazvočnim pretvornikom se uporabijo viskozni materiali, na primer masti. "Suhi stik" je prav tako pogost, vendar se v tem primeru uporabljajo konične šobe in ščitniki.

Ultrazvočni instrumenti so sestavljeni iz dveh glavnih elementov:

  • Senzorji;
  • Elektronski blok.

Senzorji so lahko:

  • Ločeno - za zvočno.
  • Kombinirano - namenjeno površinskem zvoku.

Prednost te metode preverjanja je preprostost in vsestranskost.

Kashkarov kladivna shema

Kaškarov kladivo raziskave

Proces preizkušanja betona s Kaškarjevim kladivom ureja GOST 22690.2-77. Ta metoda se uporablja za določanje trdnosti materiala v območju 5-50 MPa.

Navodila za preučevanje betona po tej metodi so naslednja:

  • Sprva se zahteva zasnova na ravni.
  • Če je na površini hrapavosti ali barve, je potrebno površino očistiti s kovinsko krtačo.
  • Potem je treba kopirati papir na površino betona in na vrhu navadnega belega papirja..
bobni Kashkarovna
  • Nadalje se na betonsko površino, ki je pravokotna na betonsko ravnino, nanese srednje veliki kaškarjev kladiv. Zaradi udarca ostanejo dva odtisa - na referenčni palici in na listu papirja.
  • Po tem se kovinska palica premakne za najmanj 10 mm in se uporabi drugi udarec.. Za večjo natančnost študije je treba postopek ponoviti večkrat.
  • Nato izmerite odtise na referenčni palici in papirju s točnostjo 0,1 mm.
  • Po merjenju odtisov je treba premere, dobljene na papirju in premeri na referenčni palici, ločeno zložiti..

Indirektni parameter trdnosti betona je povprečna vrednost razmerja odtisov na referenčni palici in na beton.

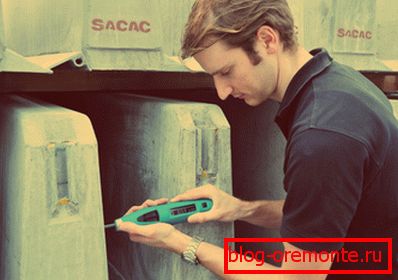

Preverjanje kakovosti betona s ponovnim dvigom

Rebound metoda

Ta način raziskovanja je najpreprostejši. Preizkus se izvede s pomočjo posebne elektronske naprave. Ima kladivo, ki pritiska žogo v beton. Elektronika določi trdnost materiala na odbijanju žoge po pritisku.

Za testiranje betona je potrebno napravo postaviti na betonsko površino in pritisniti ustrezen gumb. Rezultati so prikazani na zaslonu naprave. Povedati je treba, da je postopek preizkušanja materiala s pomočjo udarno impulzne naprave skoraj enak.

To so vsi glavni načini določanja kakovosti betona, ki se najpogosteje uporabljajo v moderni gradnji.

Zaključek

Kot smo ugotovili, obstaja precej načinov za določitev moči betona. Poleg tega je nemogoče imenovati nobenega izmed njih kot najboljše, ker so različne metode praviloma namenjene različnim vrstam konkretnih struktur in imajo različne napake.

Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
