Električni grelni beton. glavne vrste. ogrevanje z žico

Beton je eden od tistih materialov, katerih moč je neposredno odvisna od zunanjih pogojev. Zato je zagotovljeno električno ogrevanje betona v zimskem času po SNiP 3.03.01-87 "Nosilne in zapiralne konstrukcije". V skladu s tem regulativnim aktom je treba vsa dela v zimskem času izvajati v skladu s tehnološkimi kartami za vsak tip ogrevanja, kar zagotavlja hitro trdnost in odpravlja zamrzovanje monolita.

Ogrevanje elektrode je eden od najbolj priljubljenih pri delu z nepakiranimi betonskimi konstrukcijami

Glavne vrste procesa

Tehnologija električnega ogrevanja betona se lahko razlikuje glede na način izvajanja, vendar glavni cilj vseh takšnih dejavnosti ostaja nespremenjen - pospešiti zorenje betona pozimi. Kot veste, v prvih štirih dneh po izlivu konstrukcija ne sme nikoli zamrzniti, saj se vsi postopki sušenja ustavijo, v prihodnosti pa bodo značilnosti trdnosti večkrat nižje od tistih, ki so določene v projektu.

Najpogosteje smo uporabili dve možnosti za ogrevanje, to smo mi v tem pregledu.

Ogrevanje z žico PNSV

Ta metoda je primerna za temperature, ki niso nižje od -17 stopinj, če je zmrzal več, potem bo potrebno dodatno ogrevanje betonske površine s pomočjo toplotno izolacijskih podstavkov.

Postopek polaganja je precej preprost, zato je ta možnost priljubljena pri delu z lastnimi rokami, vendar ne pozabite na številne zahteve:

  • Za delo se uporablja žica PNSV s prečnim prerezom 1,2-1,4 mm, jo ​​lahko kupite v kateri koli električni trgovini. Oddelek je izbran na podlagi posebnih pogojev, medtem ko je treba zapomniti, da standardni projekti ne obstajajo in da boste morali sami ali s pomočjo strokovnjakov narediti razvoj.

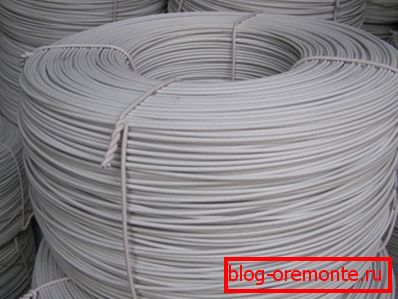

Žica PNSV se prodaja v kolobarjih in tekočih metrih, vse je odvisno od prodajalca
  • Še en zelo pomemben del sistema je transformator s stopenjsko navzdol, katerega kapaciteta je izbrana iz volumna betona.. Kot kaže praksa, transformator 80 kW zadostuje za približno 90 m3 monolitna konstrukcija. Če takšne opreme ni na voljo, se lahko uporablja varilni transformator, vendar se je pri tem vprašanju treba posvetovati s strokovnjakom.

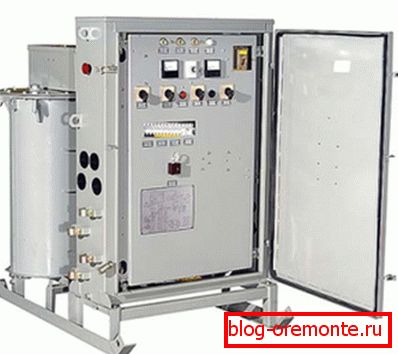

Na fotografiji: korak navzdol transformator je pomemben del sistema.
  • Ta metoda je najučinkovitejša, stroški energije te možnosti so precej nizki, prav tako so stroški projekta.. Različica se uporablja v večini primerov, tako v zasebni kot v industrijski gradnji.
  • Treba je spomniti, da je betoniranje z električnim grelcem precej zapleten in naporen proces.. Ne glede na možnost, ki jo izberete, bodite pripravljeni na dejstvo, da je delo pred nami zapleteno in precej dolgo. Pomembno je narediti vse, kar je prav, saj cena žice ni tako nizka, da se lahko pokvari.
  • Navodila za polaganje žic, podobne delovanju pri vgradnji talnega ogrevanja. Seveda je to težje storiti, saj morate delati v slabih vremenskih razmerah. Globina zaznamka mora biti zadostna, če morate nenadoma izrezati beton z diamantnimi kroglicami, žic ne smete poškodovati.

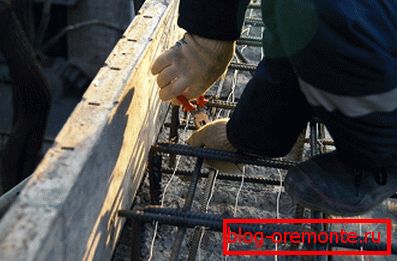

Polaganje med armaturnim pasom - ni preprosto delo

Bodite pozorni! Posebno pozornost posvečajte dejstvu, da mora biti vsaka ogrevalna zanka enake dolžine, pri tem pa se prepričajte, da izolacija ni poškodovana.

Ogrevanje z elektrodami

Ta možnost ni primerna za plošče, vendar je idealna za stene, stebre in diafragme.

Glavne lastnosti so naslednje:

  • Armature ali krog kovine s premerom približno 10 milimetrov se najpogosteje uporabljajo kot elektrode. Upoštevati je treba, da morajo biti palice dovolj čiste brez rđe, ker to zmanjša učinkovitost ogrevanja.
  • Seveda se elementi položijo pred prelivanjem, ker tudi diamantno vrtanje lukenj v betonu ne bo omogočilo, da bi zagotovili votlino potrebne globine, stroški takega dela pa so zelo visoki. Drugače lahko storite: takoj po vlivanju betona vnesite zatič, kot kaže praksa, to je najlažja namestitvena metoda, zato jo uporabljajo vsi profesionalni inštalaterji.

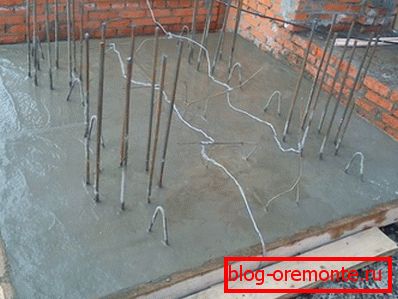

Betoniranje z električnim grelcem je videti tako
  • Razdalja med elementi mora biti od 0,6 do 1 meter. Vse je odvisno od temperature okolice: čim nižje je, bližje bi morale elektrode medsebojno, če pa so zmrzali majhne, ​​se zatiči lahko namestijo tudi po merilniku.

Bodite pozorni! Ne pozabite, da elementi, s pomočjo katerih se izvaja ogrevanje, niso odstranljivi in ​​ostanejo v materialu za vedno. To bistveno poveča porabo materiala pri delu, ker bo z velikimi količinami kovine precej potrebnih.

  • Če je potrebno segrevati kolono, se vanj vstavi en čep, ogrevanje se izvede s pomočjo transformatorske faze in zemljo iz ojačevalnega pasu napolnjenega kolone.
  • Seveda je ta metoda precej preprosta v smislu izvedbe, vendar je njegova poraba energije zelo visoka, zato se pripravite na visoko porabo električne energije. Ta dejavnik določa uporabo te metode samo pri velikih gradbenih organizacijah.
  • Zelo pomembno je, da pravilno izračuna moč transformatorjev, to morajo storiti usposobljeni strokovnjaki, saj so napake obremenjene z nizko učinkovitostjo sistema in celo popolno okvaro opreme.
  • Uporabljata se lahko enofazna in trifazna napeljava. Če je vse z enofaznim sistemom jasno, je na diagramu prikazan povezovalni diagram treh faz.

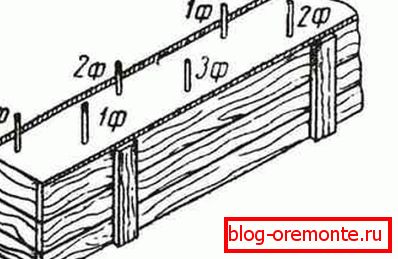

Trifazna povezava se izvaja po tej shemi.

Kaj omogoča električno ogrevanje

Če želite odločiti, ali želite uporabiti to metodo, je treba vedeti, da zagotavlja:

  • Struktura se ne zamrzne, kar je zelo pomembno za zorenje betona in izbiro optimalnih lastnosti moči in trajnosti.
  • Zahvaljujoč predgretju, betonu, ki temelji na Portlandovih cementnih dobičkih, je od 80 do 90 odstotkov moči v 4 tednih. To lahko znatno zmanjša čas dela, saj takšni razpored razvoja betona med električnim ogrevanjem betona ne bo zagotovil nobenega drugega dogodka.
  • Ne uporabljajte preveč stresa, povzroča prekomerno sušenje betona in zmanjšanje moči.
  • Da bi zagotovili optimalne pogoje za sušenje in zorenje materiala, je zaželeno, da površino prekrijete s plastično ovojnico, kar ima zelo pozitiven učinek na zanesljivost materiala.
Film vam omogoča, da izboljšate pogoje zorenja betona

Zaključek

Dejansko, če obstaja možnost dela v poletni sezoni, potem je vredno. Ampak, če še vedno želite vlivati ​​betonske konstrukcije pozimi, bo električno ogrevanje edina rešitev za kakovost strjevanja monolita. Videoposnetek v tem članku bo podrobneje razumel nekatere značilnosti dela.
