Globinski vibrator za beton: značilnosti mehaničnih,

Težko je najti gradbena dela, kjer se ne uporablja malta, na primer beton. Za delo z njim obstajajo posebna orodja in orodja, ki pomagajo doseči zahtevano kakovost. V tem članku se bomo osredotočili na globoke vibratorje, ki se uporabljajo za tesnjenje betonskih rešitev v ojačanih monolitnih konstrukcijah, betonskih in betonskih izdelkih za montažno gradnjo.

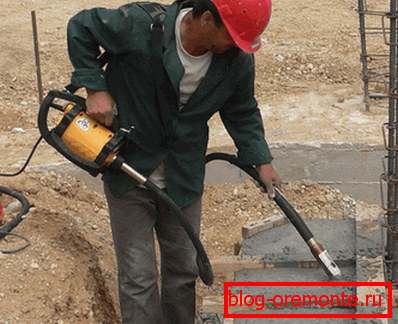

Na fotografiji - z uporabo prenosnega vibratorja za beton

Splošna teorija

Pridobivanje visokokakovostnega betona je nemogoče brez kompaktiranja mešanice, prav tako vpliva na trdnost materiala in trajnost njegovega delovanja.

V nasprotnem primeru bo vseboval veliko količino zraka, na primer:

  • v plastični konsistenci, lahko parameter doseže 15%;
  • v težkih - do 45%.

Približno domnevamo, da 1% zmanjša trdnost končnega betona na 5%. Kompaktnost je potrebna le za odstranitev zračnih mehurčkov in enotno kompaktno porazdelitev sestavin zmesi.

V nasprotnem primeru bodo ujeti zrak in grobi agregati material:

  • porozen;
  • s heterogeno strukturo;
  • krhka.

Betonski globoki vibrator bo pomagal kondenzirati betonsko mešanico.

Modeli so:

  • notranji (globoko), ko je delovni del potopljen v betonsko mešanico in prenaša vibracije skozi ohišje;
  • površni (blazinice), ki so nameščene na betonirani mešanici, in se vibracije prenašajo na delovno ploščad;

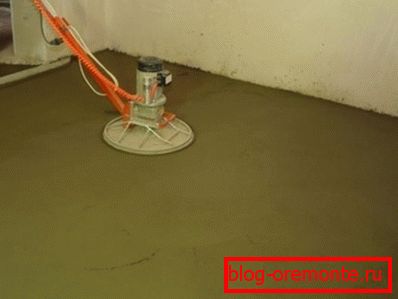

Model površine
  • zunajpritrjeni so z oprijemalno napravo neposredno na opažu in prenašajo vibracije v betonsko mešanico skozi njo;
  • viroploŝadka - stacionarne oblikovne enote, ki se uporabljajo v tovarnah in odlagališčih za montažne betonske proizvode.

Postopek je naslednji:

  1. Nastale oscilacije majhne amplitude se prenašajo na delce konkretne raztopine, zaradi česar postane tekočina in pridobiva večjo mobilnost.
  2. V tem primeru se delci začnejo premikati, poskušajo najti najstabilnejši položaj pod vplivom gravitacije, volumen betonske mešanice pa postane najmanjši.

To zagotavlja gosto beton s trdno strukturo, ki se ne boji vode in zmrzali. Istočasno pridejo na površje zračni mehurčki in tekoča postaja težka. Začasno stanje tekočine omogoča, da se širi v obliki in stisne pod svojo težo.

Namig: za najboljše rezultate je bolje uporabiti večfrekvenčne (z različnim številom vibracij) vibratorje. Da jih ne bi kupili, jih lahko najamete, kar je veliko bolj donosno.

Oprema ima lahko naslednji tip pogona:

  • elektromehanski;
  • elektromagnetni;
  • pnevmatski;
  • hidravlični;
  • motor.

Poleg suhih sestavin je v raztopini tudi voda. Iz teorije vemo, da je za cementno utrjevanje dovolj v količini okoli 10% njegove mase. Vendar pa je v tem primeru neprimerno delo z rešitvijo.

Zato je voda običajno v betonu več kot potrebna. Sušenje začne tudi oblikovati pore, kar vpliva na moč materiala za slabše. V zvezi s tem en pečat ni dovolj za pridobitev potrebnega betona. Prav tako je treba izračunati razmerje cementne vode, da dobimo zahtevane parametre.

Nasvet: Uporaba plastifikatorjev v mešanici bo povečala njegovo mobilnost, zmanjšala količino vode, kar bo zmanjšalo pore in shranilo vezivo (cement).

Uporaba vibratorja omogoča odstranitev odvečne vode iz raztopine, plastifikatorji pa bodo sami skrajšali. To bo zagotovilo, da mešanica zaradi dolgih vibracij ne bo stratificirala.

Nasvet: če morate razstaviti betonske konstrukcije ali jih narediti v njih, je rezanje armiranega betona z diamantnimi kroglicami danes priznano kot eno najuspešnejših v tej zadevi.

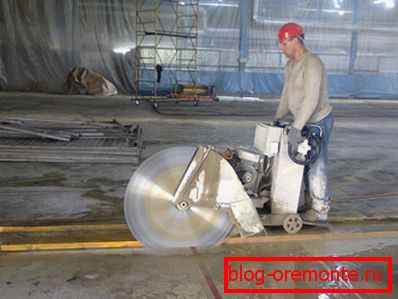

Diamantno rezanje

Globoki vibratorji

Obravnavali smo teorijo in se osredotočili na najnujnejšo opremo za njegovo izvedbo - globok vibrator za beton. Uporablja se za izvedbo zbijanja konkretnih rešitev med njihovo namestitvijo.

Mehanske vibracije, ki jih proizvede oprema, aktivno prispevajo k temu, ko se potopi v zmes.

Pri uporabi globokih vibracij v raztopini:

  • zmanjšanje krčenja;
  • lezenje se zmanjša;
  • povečuje odpornost proti zmrzovanju;
  • izdelana je hidroizolacija.

Vrste

Modeli so lahko visokofrekvenčni in mehansko poganjani. Cene slednjih so nižje, vendar je njihova življenjska doba, kakovost zbijanja betona in produktivnost znatno nižja. Najboljši rezultat dosežemo z vibracijami s frekvenco 10.000-12.000 na minuto.

Hkrati se pri mehanski obremenitvi hitrost pade na 9000, za visoko frekvenco ta številka ne presega 5%. Zaradi tega je primernejša uporaba visokofrekvenčne opreme.

Mehansko

Pogon lahko sestoji iz bencinskega ali električnega motorja. Vibrator z vgrajenim ekscentrom se potopi v betonsko mešanico, ki jo s prilagodljivo gredjo dobi z vrtilnim momentom.

Nasvet: mehanični vibrator z elektromotorjem se je najbolje izkazal pri svojem delu.

Ročna mehanska izvedba vibratorja za stiskanje betona

Bencinski motor omejuje mobilnost in je upravičen samo, če ni električne povezave. Izhod iz te situacije je lahko komplet, ki vključuje generator bencina in globok vibrator za beton pod 220 voltov. Dingo, EnarAVMU (Španija), Imer (Italija) veljajo za najprimernejšo opremo takšnega načrta. Masa motorja ne presega 5,5 kg, kar omogoča, da ga enostavno nosite na gradbišču na rami.

Nasvet: ne kupujte glave vibratorja za vibrator s premerom, večjim od 50 mm. V nasprotnem primeru zaradi resnosti lahko preprosto poškoduje opremo - moti navoje na gibljivi gredi, njena cena pa je ponavadi enaka polovici ali nekoliko višji od celotnega sklopa.

Za podaljšanje servisa mehanskega vibratorja je potrebno vzdrževati gibljivo gred vsakih šest mesecev. Hkrati je priporočljivo, da razstavite in očistite električni motor. Zelo pogosto se v tem času na njem kopiči velika količina malte in cementnega mleka. Zaradi tega je težko ohladiti motor, kar lahko povzroči poškodbe.

Nasvet: po potrebi, polaganje temeljev potrebnih komunikacij, boste pomagali diamantno vrtanje lukenj v betonu, ki je potreben za premer kron.

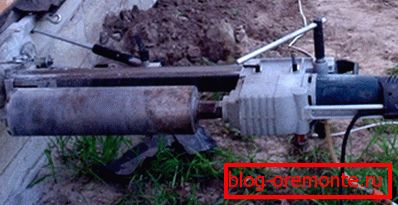

Osnovna vrtanja z diamantnim bitom

Visoka frekvenca

V tem primeru je zasnova nekoliko drugačna - električni motor je nameščen neposredno v glavi vibratorja in je opremljen z ekscentričnimi črtami. Njeno telo je vodoodporno in oblikovanje zagotavlja električno izolacijo.

Napajanje je varna napetost 42V s frekvenco 200 Hz, zato se imenuje njegova visoka frekvenca. Napetost na opremi prihaja iz elektronskega pretvornika, ki ga napaja 220V.

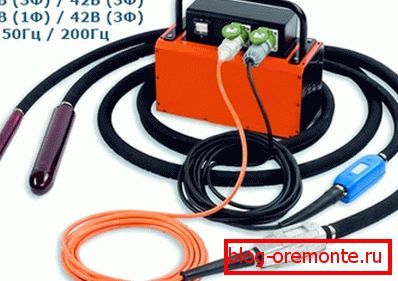

Visoka frekvenca вибратор для бетона

Slednji je zgrajen na elektronskih komponentah, brez uporabe mehanskih delov. Njegova življenjska doba je skoraj neomejena. Sistem zaščite pred različnimi izrednimi situacijami je napravil popolnoma varen za vibrator, ki je povezan z njim in za operaterja. Visokofrekvenčna oprema je v celoti zaščitena pred zunanjimi vplivi in ​​se lahko uporablja tudi v dežju.

Razlikuje se od standardne mehanske naprave:

  • dolgo življenjsko dobo;
  • visoka zmogljivost;
  • vzdržljivost in zanesljivost;
  • minimalno vzdrževanje (zadostuje, da se deli, potopljeni v beton, iztisnejo s tlakom vode);
  • majhni stroški poslovanja.

Nasvet: gradbena podjetja, ki stalno izvajajo konkretno delo, morajo imeti v zalogi en vibrator.

Domači vibrator za beton

Industrija je danes pripravljena ponuditi kupcem različne vrste opreme za tesnjenje rešitve. Toda to je mogoče samostojno, za to pa obstaja več načinov.

Uporabljamo gospodinjski puncher

  1. Potrebovali boste opremo z zmogljivostjo 1,5 kW. Celoten postopek bo potekal v načinu "kladivo", zato vnaprej preklopite punch.
  2. Pritrditev je lahko tista, ki prihaja z vrha, ki jo boste morali počivati ​​na oplaščenju.

Nasvet: uporabite mastno palico, da dosežete dobro povezavo med vrhom in oporo.

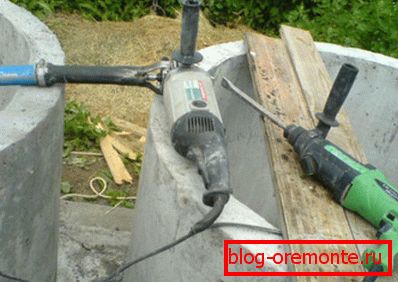

Uporablja se kot vibrator za betonske perforatorje in brusilnike

Uporaba tega domačega vibratorja bo omogočila bolj enakomerno porazdelitev betonske mešanice. Učinek, seveda, je težko primerjati z resnično profesionalno opremo, vendar bo še vedno tam, zato lahko varno uporabljate takšno napravo za preproste strukture.

Če morate obdelati relativno majhno globino malte, uporabite metodo "spajanje". V tem primeru na koncu šobe zvarimo drugo, tako da je njihova skupna dolžina enaka globini obdelane oblike. Proces se zaključi z njo na dnu zadnje in njeno stalno preureditev. Tako boste lahko obdelali zahtevano področje.

Vrtanje

Zamenjajte punch lahko običajen udarni vrtalnik z močjo 1 kW ali več. V tem primeru boste najprej morali začeti izdelovati posebno šobo, ki bo imela ekscentričen in vzdržljiv nerjaveč konico.

Navodilo je videti tako:

  1. Dvignite cev iz nerjavečega jekla dolžine 400-600 mm in O 30-40 mm.
  2. Naredite notranje jedro kovinskega zatiča O 12-15 mm. Zvariti je treba pravokotno ploščo, široko 15-20 mm. Celoten mehanizem je treba premakniti na stran in vzdrževati vibracije.

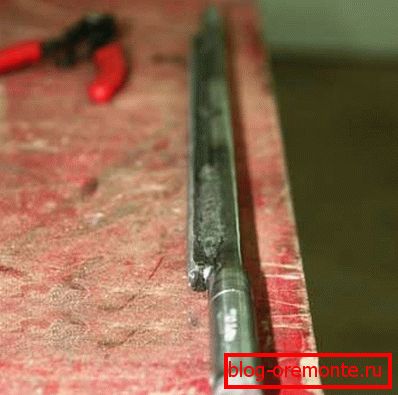

Vrtalni bit
  1. Na konico palice vrtite prečno skoznjo luknjo, da pritrdite pogon.
  2. Poravnano jedro poravnajte z jekleno cevjo.

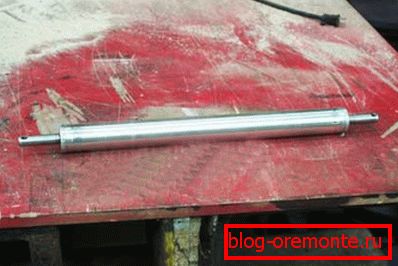

Core
  1. Dvignite 2 ležajev za svobodno vrtenje jedra, slednji morajo biti v njih tesno nameščeni.
  2. Vstavite palico v notranjost cevi in ​​nagnite na njej ležaje na obeh straneh.

Nasvet: razrezano iz nosu palice, pri čemer je približno 5-10 mm. Ne pozabite zaščititi ležajev na obeh straneh prahu in umazanije, drugače bo dizajn hitro odpovedal. Ne shranjujte na njih, ker bodo nosili glavno obremenitev.

  1. Na drugem koncu palice zdrsnite čvrst rokav, ki zagotavlja popolno zaščito rotacijske poti.

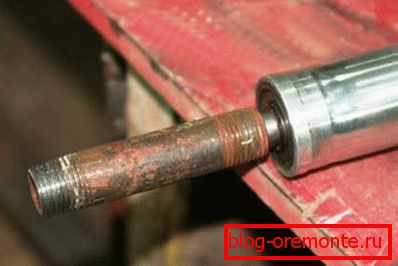

Čopič in ležaj
  1. Cev namestite na gred, tako da sta na obeh straneh levo od 40 do 50 mm. Med vrtenjem bo palica zagotovila vibracije, ki jih zahteva oprema.
  2. Na eni strani ga prilepite na prej pripravljeno pušo, nato pa ga potisnite v luknjo v našem jedru in jih povežite skupaj.
  3. Pri nameščanju čepa ga potisnite proti ležaju in varno skrivajte povezavo.

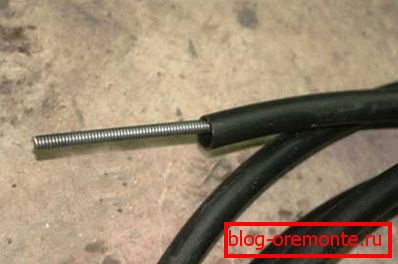

Tube za ekscentrično gred
  1. Cev na tulcu privijte in ga pritrdite s cevno objemko, ustvarite zaščitni pokrov za vrh.

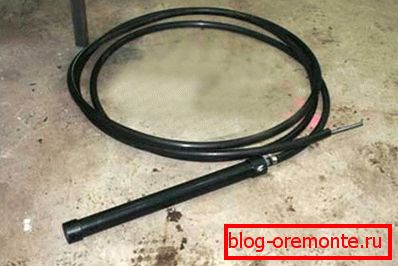

Pripravljen domači vibrator za kompaktiranje betona

Po tem je vibrator do-it-yourself pripravljen za uporabo.

Zaključek

Delo s konkretnimi mešanicami zahteva določeno znanje, če želite končati s kakovostnim materialom s potrebnimi značilnostmi. V ta namen se uporabljajo globoki vibratorji, ki olajšajo proces in omogočajo doseganje navedenih lastnosti.

Poleg profesionalne opreme, za preprosto delo, jih lahko sami izdelate iz improviziranih sredstev. Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
