Imate možnost povečati kakovost in hitrost dela: betonski

Betonski mešalni voziček s transportnim trakom (ABS, avtomatski mešalnik, betonski mešalnik) je tovornjak, opremljen z rotirajočim rezervoarjem za prevoz betonske mešanice. Uporaba takšnega prevoza je določena v oddelku 7.2 GOST št. 7473/94 "Betonske mešanice. Tech. pogoji ".

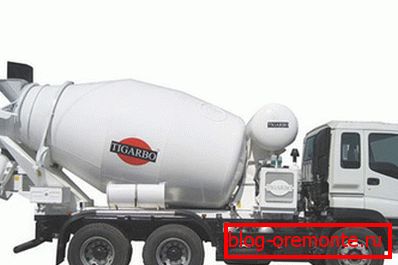

Auto-mešalnik je najbolj učinkovit za dostavo betona.

Po njegovem mnenju morajo metode transporta betona preprečiti:

  • padavine na njej;
  • kršitev homogenosti mešanice (homogenost);
  • materialna izguba med nakladanjem / razkladanjem,
  • izpostavljenost do sončnih in vetrovnih žarkov.

ABS napravo

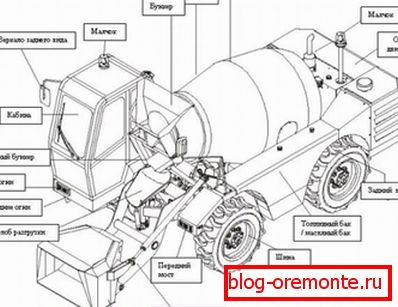

Mešalnik sheme.

Vsi avto-mešalniki so opremljeni z bobni, ki imajo podolgovato obliko. Ta zmogljivost je nameščena na avtomobilu pod kotom 10/15 °.

     Oblikovanje stroja

  1. Enotnost in ohranitev raztopine med njeno dobavo zagotavlja vrtenje bobna.
  2. V notranjosti so spiralne rezine.
  3. Med nakladanjem in dobavo vrtijo v eni smeri, mešanico poglabljajo v rezervoar. Pri premikanju rezil v drugačni smeri (uporabljeno načelo "Vijak Archimedes") je beton raztovorjen.

Bodite pozorni! Naprava betonskega mešalnika je taka, da se lahko v njej pripravi raztopina. Za to morate v boben naložiti polnila, vodo in cement.

  1. Pri razkladanju se raztopina pod tlakom potisne iz bobna in teče po pladnjih do dela. Obstajata dve podobni napravi: mešalnik je opremljen z enim, delavci namestijo drugo s gradbišča.

Če avto ni terensko vozilo, se ABS pogosto ne more voziti na delovno mesto za zahtevano razdaljo. V tem primeru pladnji ne morejo doseči mesta izpusta. Nato se na mešalnik priključijo posebne naprave.

     Vnos rešitve

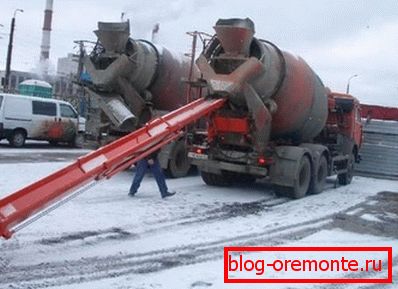

Mešalnik z razširjenim pladnjem.

Mešalec lahko malte z majhno količino dovaja na gradbišče s pomočjo takšnih naprav:

  • standardni ali podaljšani pladenj za beton;
  • transportni trak;
  • cevi;
  • betononasosa;
  • PUMIK.

Podolgovati pladnji se uporabljajo pri razkladanju rastlinske raztopine do dolžine 7 m. Izrabljene so s hidravliko. Cev lahko priključite na standardni pladenj ABS, dolg 3 m.

Lahko tudi poveča dolžino betonske oskrbe do 7 m.

  1. Transportni trakovi imajo videz gumijaste proge širine 0,4 in dolžine 10/14 m. Delujejo po načelu transportnega traku.
  2. Navodilo pravi, da so sposobne hraniti mešanico do višine do 4 m.
  3. Takšno napravo lahko vrtite levo / desno pod pravim kotom.

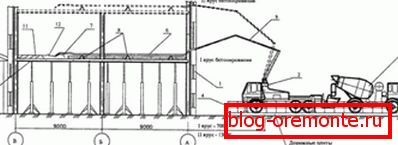

Na fotografiji je shema dela ABS s črpalko.

Betonski mešalni voziček z betonsko črpalko je opremljen z zložljivo roko in lahko raztopino raztopi vodoravno in navpično. Dolžina roke, odvisno od modela mešalnika, lahko doseže 60 m. Dolžina betonske oskrbe se lahko poveča s pomočjo dodatnih 5 m dolgih cevi, ki jih lahko namestite do 4 kosa. Enota zmogljivosti do 80 kubičnih metrov na uro.

Pogoji za uspešno delovanje ABS s črpalko so naslednji.

  1. Za namestitev naprave potrebujete trdno platformo, ki temelji na modelu Carpool - od 9-12 m do 12-15 m.
  2. Zaželeno je, da ima gradbeni objekt vodo za tehnično pranje enote in prostor pod njegovim odtokom.
  3. Prekinitev pretoka raztopine ni večja od pol ure. Pri temperaturah pod -5 ali nad +25 stopinj ne sme biti prekinitev.
  4. Enota se lahko dobavi z betonom razreda, ki ni nižji od M-200 (razred B-15), ki ima duktilnost do P-4.

PUMIK je naprava, ki združuje kamionski mešalnik in betonsko črpalko. Mešanico lahko črpamo do višine do 28 m, v razponu od 24 m.

Bodite pozorni! Za namestitev naprave ni potrebna prostorna platforma. Za delovanje stroja potrebujete trdno podlago in prostor okoli njega.

Različni mešalniki tovornjakov

Modeli avtomatskih mešalnikov se razlikujejo po več parametrih.

Razvrstitev strojev

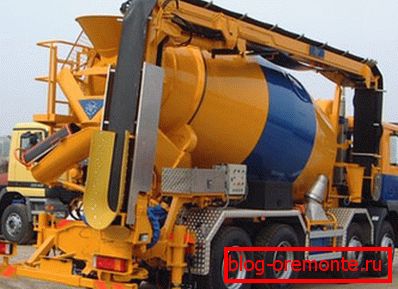

ABS s transportnim trakom.
  1. Vrsta motorja. Motor je lahko samostojen ali nameščen na ohišju. Prvi tip omogoča mešanje betona, tudi če je sam avtomobil pokvarjen. Na podlagi tega strokovnjaki menijo, da je avtonomni motor najbolj zanesljiv. Motorji, ki so nameščeni na ohišju, so lažji in okolju prijaznejši, povzročajo malo šuma.
  2. Pogon Mešalnik pogona. Pred tem je ABS opremljen z mehansko vrsto. Danes sodobne tehnologije omogočajo namestitev hidravličnega pogona na enoto.
  3. Metoda razkladanja je lahko zadaj in spredaj. Prva metoda je bolj pogosta, saj vam daje priložnost, da se približate točki razkladanja in natančno dostavite beton. Prednje razkladanje omogoča vozniku možnost, da nadzoruje proces neposredno iz kabine.
  4. Velikost bobna je ena od glavnih značilnosti stroja. Najmanjši - betonski mešalec 2 m3. Standardna največja mešalna miza je 12 kubičnih metrov.

     Specifikacije stroja

Primer tehničnih značilnosti ABS.

Tehnične značilnosti betonskega mešalnika upoštevajo naslednje kazalnike.

  1. Največja količina raztopine, ki jo lahko vstavite v boben.
  2. Maksimalna masa betona (s popolnoma napolnjenim rezervoarjem za vodo).
  3. Masa praznih delov mešalne naprave. Upošteva obremenitev na zadnji in sprednji osi ali osi.
  4. Skupna teža avtomobila in vse posebne naprave.
  5. Kapaciteta vodnega rezervoarja.

Kot smo že omenili, je model razponov mešalnikov 10 vrst ABS, opremljenih z bobni za 2/12 kubičnih metrov. Na zahtevo lahko kupite največji kamion za mešanje betona, ki lahko hkrati transportira 15 kubičnih metrov malte. Vendar je cena takega stroja precej visoka.

Bodite pozorni! Veliko sprememb lahko uporabimo za standardne modele samodejnih mešalnikov. Lahko se nanašajo na hidravlični prenos, namestitev vodnih rezervoarjev različnih volumskih mešalnikov bobna. Spremembe lahko izboljšajo upravljanje ABS, avtonomnega motorja, oskrbe z vodo.

     Najpogostejše blagovne znamke mešalnikov

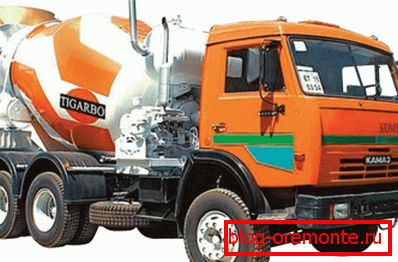

Kamaz mešalnik.

Mešanje in dodatna oprema se lahko namestita na šasijo avtomobila ruske ali tuje proizvodnje.

Najbolj kakovostni in priljubljeni domači modeli mešalnikov so sestavljeni na podlagi takih znamk strojev:

  • KamAZ;
  • Uralci;
  • KrAZ
  • MAZ.

Najpogosteje je ABS sestavljen na ohišju KAMAZ / 6520, saj so tehnične lastnosti optimalne za namestitev opreme.

Najbolj priljubljeni modeli tujih mešalnikov:

  • MAN;
  • Ford;
  • Volvo;
  • Mercedes-Benz;
  • Scania;
  • Iveco;
  • Renault.

Zaključek

Mešalniki so sodobno in učinkovito sredstvo za zagotavljanje visokokakovostnega tovarniškega betona na gradbiščih. Če je količina dela velika, lahko nemudoma naročite betonski mešalnik 12 m3. Če je majhna, bo ABS in 2/5 kubičnih metrov naredil. Videoposnetek v tem članku dopolnjuje posredovane informacije.
