Izbira konkretnega vibratorja: pregled modelov

Pri utrjevanju vsaka betonska mešanica prenaša vlago, ki zapusti pore, zmanjšuje gostoto materiala in odpravlja take praznine, uporabljajo se različne metode (tamping, sesanje) in tudi gradbeni vibrator za beton.

Velikost in moč takega orodja sta odvisna predvsem od količine raztopine, ki jo je treba zlagati, kot tudi od vaših osebnih želja. Spodaj bomo izvedli kratek pregled takih orodij in njihovih zmožnosti ter vam pokazali videoposnetek v tem članku o tej temi.

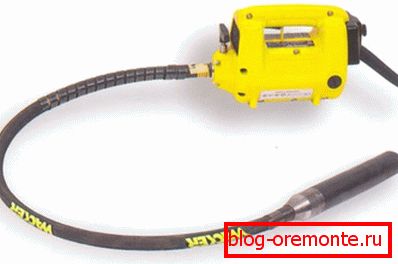

Globinski betonski vibrator za beton

Pregled

Opomba Vse enote te vrste, najsi gre za domači, bencinski ali električni vibrator za beton, so namenjene zbijanju raztopine med polaganjem. Pri premikanju se zdi, da mešanica utekočinjen in neenakomeren material (pesek, drobljen kamen, cement, ojačitev) se najbolj tesno prilegajo in ne puščajo prostora za trenje. Manjši so makroporji med elementi, večja je gostota materiala in njegova fizična masa.

Nekateri modeli potopljenih vibratorjev

Model AUTO
  • AUTO - električni vibrator za beton z močjo motorja 2,3 kW, 1800 r / min in težo 4,5 kg, ki deluje na 220V, 50-60Hz. Komplet je opremljen s štirimi vibratorskimi glavami AX z vgrajenim ekscentričnim in dvojnim tesnjenjem, njihovi parametri (premer / dolžina v mm / teža v kg) pa so AX25 - 25x300x1; AX38 - 38x345x1,9; AX8 - 48x370x3.4; AX58 - 58x410x5,5. V skladu s tem lahko obdelajo določeno količino betona - 10 m3, 17m3, 28m3 in 5m3 za eno uro dela.
  • Za prenos navora iz motorja v klub se uporablja fleksibilna gred modela TAX in TAXE, kjer je po črkah prikazana številka, ki označuje njegovo dolžino. Tako navodilo ponuja standardne možnosti za 1m (3kg), 1,5m (3,5kg), 2m (4kg), 3m (5kg), 4m (6kg), 5m (7kg), 6m (8kg). Takšna gred ima zvite kovinske pletenice, da izboljša moč in na mestih, kjer se klub poveže z motorjem, je ojačen iz gume.
Model DINGO
  • DINGO - to je električni betonski mešalnik z močjo motorja 2,3 kW, 1800 r / min, tehta 4,5 kg, deluje iz omrežja 220V, 50-60Hz. Komplet je opremljen s štirimi vibratorskimi glavami AX z vgrajenim ekscentričnim in dvojnim tesnjenjem, njihovi parametri (premer / dolžina v mm / teža v kg) pa so AX25 - 25x300x1; AX38 - 38x345x1,9; AX8 - 48x370x3.4; AX58 - 58x410x5,5. V skladu s tem lahko obdelajo določeno količino betona - 10 m3, 17m3, 28m3 in 5m3 za eno uro dela.
  • Kot vidite, so osnovni parametri enaki AUTO, vendar to ni presenetljivo: obe podjetji sta v Španiji in se prilagajajo lokalnemu povpraševanju, čeprav se to nanaša na večino evropskih držav. Mimogrede, vibrator, ki se nahaja tukaj, je tudi iz istega proizvajalca - AX - zato so tudi njihovi parametri enaki.

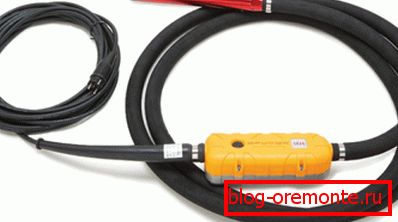

Model SPYDER
  • SPYDER - To je visokofrekvenčni betonski vibrator z vgrajenim pretvornikom, ki olajša in postane mobilnejši od vtičnih naprav, čeprav kakovost trde malte ne trpi. Masa enote je bistveno manjša, saj so elektronski pretvorniki precej lažji od mehanskih pretvornikov. Power SPYDER 1,2kW z maso 2,95kg, s stopnjo zaščite 1P67, za moč je dovolj navaden izhod za 220V, 50-60Hz.
  • Trije premazi so dobavljeni z naslednjimi parametri (teža (kg) / premer (mm) / vrtilna frekvenca (rpm) / moč): MB32 - 9/36/12000 / 1,9; MB52 - 12/50/12000 / 1,9; MB62 - 14/58/12000 / 1.9. Hkrati s takšnimi napravami lahko kondenzirate 20 m v eni uri3, 30m3 in 35m3 mešanice.

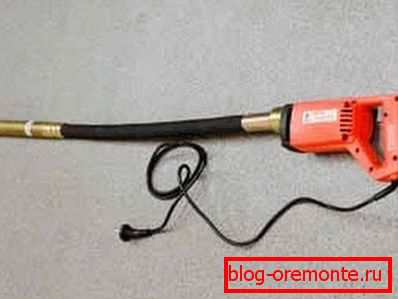

Model VEKTOR 35H
  • Globalni prenosni vibrator za beton prav tako nima enotnih parametrov za moč in težo, čeprav se uporablja za podobne namene, so takšni modeli primernejši za domačo uporabo.. Na primer, moč 0,7 kW ustreza gredi pri 2 m in klub s premerom 25 mm; 1,4 kW ustreza gredi na 2 m in klubu s premerom 35 mm; 1,4 kW ustreza gredi na 2 m in klubu s premerom 45 mm.
  • Da bi enoto aktivirali, je treba za enofazni asinhronski motor, ki je priklopljen na vibracijsko konico s prilagodljivo gredjo, priključiti 220V, 50-60 Hz. Наконечник этого механизма снабжён планетарным вибрационным механизмом или так называемой «планетаркой». Конечно, цена портативных агрегатов наиболее низкая среди подобных электроинструментов.
ZDB35-CL je
  • ZDB35-CL je - to je bencinski vibrator za beton v oblikovanju nahrbtnika, to je med delovanjem, ki je nameščen kot nahrbtnik, ki omogoča delo na oddaljenih objektih, kjer ni daljnovodov. V tem primeru je vključen motor uplinjača HONDA GX35, ki je priključen na konico 2 m dolge gibke gredi.
Модель JE ZDB-160
  • JE ZDB-160 - je talno vgrajen vibracijski vibrator za beton, ki ga poganja motor s karburatorjem HONDA GX35, ki je povezan s konico s prožno gredjo dolžine 6 m. Ponovno je prednost enote, da se lahko uporablja na oddaljenih objektih, kjer ni daljnovodov.
Model MAKITA BVR450RFE
  • MAKITA BVR450RFE - To je potopni vibrator akumulatorja za beton, ki se uporablja pri gradnji monolitnih struktur za zbijanje raztopine. Teža orodja je samo 3,7 kg, kar pa ni veliko za takšno delo, tako da lahko z njim delate z rokami že dolgo časa.
  • Dolžina celotnega orodja je 1483 mm, gibka gred je 1200 mm, premer palice in kljuke je 25 mm s frekvenco 13.000 nihanj na minuto.. V tem modelu se baterija Li-Lon uporablja na 18I, s kapaciteto 3A / uro.

Opomba Nekateri uporabniki interneta iščejo stenski vibrator za beton na netu, vendar to lahko vključuje katerokoli orodje, če je motor na zelo razdalji od psa. Za to so najbolj primerne talne enote, kjer dolžina gibljive gredi doseže 6 m.

Kompaktna mešanica

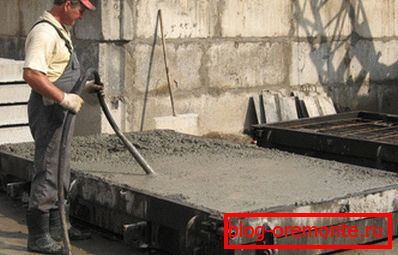

Uporabite talno enoto za kompaktiranje zmesi v kalupu. Fotografija

Kot je bilo omenjeno zgoraj, je konkretno zmešan na različne načine, z enakim koncem cilja - doseči izboljšanje kakovosti z najbolj gostim pakiranjem komponent in njihovo ustrezno distribucijo v obliki in opaž.

Takšna obdelava neposredno vpliva na skupno maso raztopine, tako da, če kocka mešanice pred kompaktiranjem tehta okoli 2,2 tone / m3, po obdelavi že od 2,4 t / m3 do 2,5 t / m3 (отсюда и название «тяжёлые бетоны»). Настоящий процесс не просто увеличивает массу, но также повышает количество циклов морозостойкости и делает монолит водонепроницаемым.

Na gradbenem trgu trenutno obstajajo tri vrste vibracijskih vibratorjev: 1) nizka frekvenca, 2) srednja frekvenca in 3) visoka frekvenca. Tako opcija številka 1 omogoča do 3.500 nihanj na minuto z amplitudo do 3 mm; opcija številka 2 - 3500-9000 nihanja na minuto z amplitudo 1-1,5 mm; opcija številka 3 - 10 000-20 000 nihanja na minuto z amplitudo 0,1-1 mm.

Nizkofrekvenčne enote se običajno uporabljajo za mešanice z grobim agregatom - od 50 mm do 70 mm, povprečna frekvenca - za frakcijo 10-50 mm in visoko - od 10 mm ali manj (drobnozrnat beton).

Seveda je treba takšna pravila spoštovati v industrijski in civilni gradnji, vendar zasebno običajno uporabljajo orodje, ki je na voljo. Razlika običajno ne vodi k zmanjšanju kakovosti izdelka, temveč povečanju produkcijskega časa.

Zaključek

Nekateri poskušajo zbrati domači vibrator za beton za gradnjo na svoji spletni strani, vendar se ta oblika verjetno ne opravičuje. Za začasno uporabo lahko vedno izposodite takšno orodje, zlasti ker v tem primeru ga lahko enostavno izberete na želeni frekvenci, odvisno od agregata betona.
