Izračun hiše gaziranega betona: debelina in teža zidov,

Tema tega članka je izračun gradnje hiše iz gaziranega betona. Oceniti želeno debelino sten in izračunati njihov skupni obseg, kar nam bo omogočilo oceniti predvidene stroške. Poleg tega bomo poskušali najti način za izračun ocenjene obremenitve temeljev za izračun svojega območja.

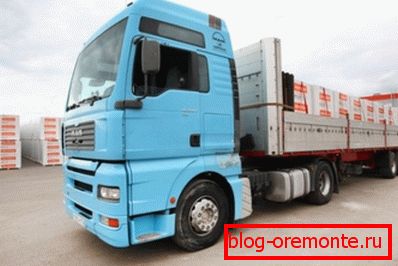

Vsaka gradnja se začne z izračunom gradbenih materialov.

Toplotna upornost

Referenčni podatki

Базовые требования к утеплению стен из газобетона изложены в СНиП 23-02-2003 «Тепловая защита зданий». Нам, однако, более интересно одно из приложений к строительным нормам, где перечисляются конкретные значения сопротивления теплопередаче для разных регионов страны.

Mesto Zahteve za odpornost proti toploti, m2 * C / W
Moskva 3,28
Soči 1,79
St. Petersburg 3,23
Voronež 3,12
Irkutsk 4,05
Astrakhan 2,76
Nizhny Novgorod 3,36
Magadan 4,33
Tver 3,31
Samara 3,33
Ufa 3,48
Omsk 3,82
Krasnodar 2,44
Yakutsk 5,28
Vladivostok 3,25

Opomba: pri mestih, ki niso na seznamu, se približne vrednosti določijo z ekstrapolacijo najbližjih naselij s seznama.

Kaj storiti s temi podatki? Uporabite se pri izračunu minimalne debeline stene. Za izračune nam manjka druga skupina referenčnih podatkov - toplotna prevodnost gaziranega betona različnih razredov v gostoti.

Blagovna znamka po gostoti Toplotna prevodnost v suhem stanju, W / (m * s)
D300 0,08
D400 0,10
D500 0,12
D600 0,14
D800 0,21
D1000 0,24

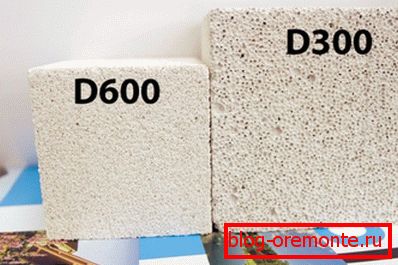

Z zmanjšanjem gostote materiala zmanjša njegovo toplotno prevodnost.

Metoda in primer izračuna

Ker debelina stene narašča s fiksno toplotno prevodnostjo materiala, se njegova toplotna odpornost povečuje proporcionalno. Najmanjša vrednost debeline se izračuna tako, da preprosto pomnoži zahtevano odpornost na prenos toplote s toplotno prevodnostjo materiala; dobimo rezultat v metrih: (m2 * C / W) * (W / (m * C)) = m.

Let's naredimo izračuna gaziranega betona z lastnimi rokami na hiši v Krasnodaru. Naša izbira bo na strukturno izoliranem betoniranem betonu D500: v njej obstajata primerna cena in odlične izolacijske lastnosti z zadostno močjo, kar omogoča odpravo oklepnega okvirja za dvonadstropno zgradbo.

2,44 m2 * C / W * 0,12 W / (m * C) = 0,29 m. Očitno je, da so premeri 30 cm debelih blokov.

Pojasniti je treba: naš izračun je zelo poenostavljen. V resnici na toplotno prevodnost sten vplivajo njihova vlažnost, debelina ometa (če obstaja) in vrsta notranjosti dekoracije betoniranega betona.

Volumen

Izračun materialov za gradnjo hiše gaziranega betona vključuje izračun prostornine sten. Eden od vodilnih proizvajalcev gradbenega materiala, Aeroc, predlaga, da se drži naslednje formule: (L * H-S) * 1,05 * B = V.

V njem:

  • L je skupna dolžina sten v metrih;
  • H - njihova višina (za stavbe kompleksne arhitekture - povprečna višina);
  • S - skupna površina vseh odprtin.
  • 1.05 - prilagajanje spremembam.
  • B - debelina bloka.
  • V - rezultat kubičnih metrov.

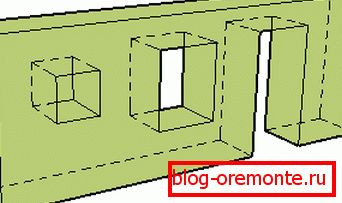

Shema izračuna je na splošno precej intuitivna.

Torej, za enonadstropno stavbo velikosti 10x10 metrov in višino 3 metrov z ravno streho in debelino stene 0,3 m z eno vrati (2 x 0,9 m) in osmimi okni (1,2 * 1,4 m) bodo naši izračuni videti tako :

V = (10*4*3-(2*0,9+8*1,2*1,4))*1,05*0,3=32,9994 м3.

Za pojasnitev: izračunali smo samo količino materiala za zunanje stene. Particije se izračunajo ločeno po isti formuli.

Stroški

Kako izračunati ceno hiše gaziranega betona?

Bolj ali manj, točen rezultat je mogoče doseči samo na en način - z izdelavo ocene za vsa dela in gradiva. Vendar pa se lahko približa približevanju. Vzemimo kot model tipičen izračun stroškov izgradnje hiše gaziranega betona, ki ga je izdelal eden od ruskih trgovcev YTong.

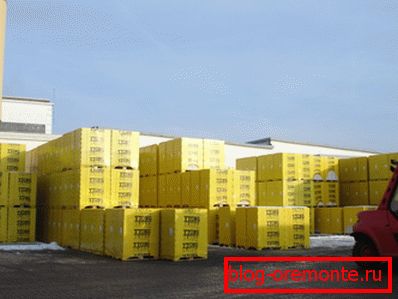

Ytong je največji proizvajalec gaziranih betonskih blokov.

Po njegovi oceni je strošek betonskih blokov za stene 116.270 rubljev; skupni stroški vseh gradbenih materialov je 590.000 r.

Stroški стеновых блоков, таким образом, составляет 116270/590000=0,197 общих расходов на материалы.

Sedaj preračunamo ocenjene stroške, ki temeljijo na naših izračunih.

  1. Pri trenutnih stroških betonskega betona D500 na 3600 rubljev na kubični meter, bodo stroški zunanjih sten 3.600 * 33 = 1,18800 rubljev.
  2. Ocenjeni stroški za nakup vseh gradbenih materialov je mogoče oceniti na 118800 / 0,197 = 603045 str.

Recall: zgornja metoda daje zelo pomembno napako. Pravi gradbeni proračun se lahko razlikuje od izračunanih na takšen način za deset odstotkov.

Masa in temelj

Kako oceniti poseben pritisk na fundacijo?

Izračunajte maso na meter samega zidu je enostavno. V našem primeru je enak proizvodu višine, debeline in gostote stene: 3 * 0,3 * 500 = 450 kg.

Praksa kaže, da je masa strukture, ob uporabi materialov približno enake gostote, približno enaka dvakratni masa podpornih sten. Za armirane betonske pode na stenah betonskih betonov lahko varno vzamete razmerje 1: 3; v tem primeru je tlak na meter osnove 450 * 3 = 1350 kg.

Navodila za izračun minimalne širine temeljev glede na nosilnost tal. Recimo, da je 1 kgf / cm2. V tem primeru mora biti najmanjši kvadratni meter temeljenja 1350/1 = 1350 cm2, kar nam bo dalo širino 13,5 cm.

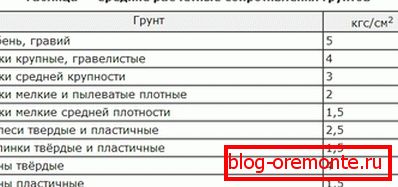

Nosilnost nekaterih tal.

Ob upoštevanju dejstva, da so trakovi temeljev izredno redki izdelani s širino manj kot 400 mm, je ta pogoj več kot izvedljiv.

Koristne stvari

Končno - nekaj koristnih informacij o gradnji gaziranega betona.

  • Okrepitev zidov je zelo zaželena.. Ponavadi v vsaki četrti vrstici v žlebih položijo dve liniji ojačitve.
  • Tehnološke odprtine in luknje, ki so boljše z diamantnim orodjem. Diamantno vrtanje lukenj v betonu popolnoma zapusti robove brez sekanje.

Poleg tega je za ojačane stropove tudi razrez armiranega betona z diamantnimi kroglicami primeren tudi zato, ker vam omogoča, da podate ojačitev brez menjave orodja.

  • Mauerlat in truss sistem so nameščeni samo na armopoyas.

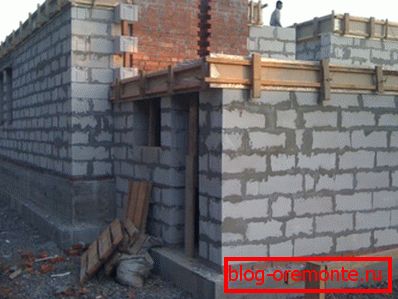

V foto-polnjenju armopoys.

  • Na območjih, ki so podvržena potresu, je potrebna armo trupa.

Zaključek

Upamo, da bodo zgornje (čeprav zelo grobe) metode izračunavanja pomagale bralcu, da se pripravi na gradnjo. Kot ponavadi, dodatne informacije najdete v videoposnetku v tem članku. Uspehi!
