Izvalitev betona po državnih standardih

Kako je izvedena armirana betonska valja na risbah? Ali obstajajo pravila, ki določajo način oblikovanja kosov in vrst gradbenih konstrukcij? Odgovore na ta in nekatera sorodna vprašanja moramo najti.

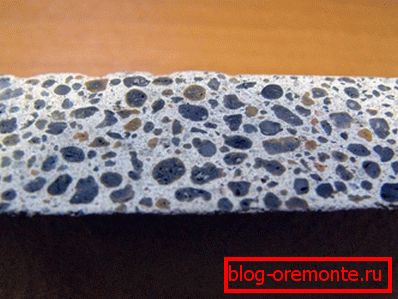

Izgleda kot beton v rezu. In kako je to označeno na risbah?

Viri informacij

Za nas bodo služili:

  • GOST 3455-59.
  • Zamenjal ga je GOST 2.306 - 68.

Pojasnilo: sprostitev novega standarda, ki ureja enake dele proizvodnje kot stari, samodejno prekliče učinek starega dokumenta. V našem primeru je prvi GOST odstranjen iz prašne omare, da bi pojasnili nekaj zmede s sistemom označevanja materiala.

  • GOST R 21.1207-97.

Preiskava

Как и читатель, автор статьи некогда был школьником и, среди  прочего, посещал уроки черчения. Valjenje разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них - способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Nekaj ​​takega.

Kot se je izkazalo veliko kasneje, učitelj pripravi preprosto ni vedel o novem standardu, sprejetem po visokošolskem izobraževanju in poučevanju šolarjev tako, kot je bil poučen.

GOST 3455 - 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название - «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Seveda nas je seveda zanimal sistem označevanja materialov, sprejetih v dokumentu.

Material Valjenje
Metal Poševne črte v rednih intervalih
Nekovinski materiali (razen tistih, ki so našteti ločeno) Prekrivajoče nagnjene črte z desnim in levim nagibom
Les čez žito Slika rezine z radialnimi razpokami in letnimi obroči
Les vzdolž vlaken Zelo realistična slika teksture lesa
Beton brez ojačitve Zloglasna peščena pokrajina
Ojačani beton Peščena prodnata pokrajina s poševnim senčenjem
Gradnja opeke Linije podobne kovinam, vendar bolj redke
Posebna opeka (šamota, odporna proti kislinam in tako naprej) Presihajoče trdne in pikčaste poševne črte
Steklo iz pleksi stekla Skupine treh udarcev z navpičnimi in vodoravnimi vrati
Tekočine Vodoravne črte z vrzeli in zmanjševanje intervalov od spodaj navzgor
Skupna tla Pokrajina peščene jame, razredčena z rešetkami treh linij vodoravno in navpično

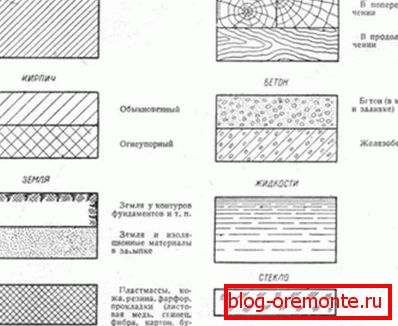

Označbe iz starega standarda.

GOST 2.306 - 68

Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» - сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.

Material Valjenje
Les Slika je sestavljena iz lokov istega polmera, ki ga polnijo v konstantnem intervalu.
Naravni kamen Poševne črte
Keramične in silikatne opeke, bloki in gradbeni kamni Skupine z dvema nagnjenima črtama, ki so razpršene s širokimi odprtinami.
Beton Poševno črto
Tla Na zgornjem robu ustreznega odseka risbe - skupina treh kratkih udarcev, ki se prepletajo z vrati
Torej je po sprejetju novega standarda postal konkreten.

Pri izdelavi risbe z lastnimi rokami po GOST, morate upoštevati več pravil:

  • Nagnjene črte so potegnjene pod kotom 45 stopinj.

Vendar: ta kot je mogoče ohraniti ne le glede na okvir risbe, ampak tudi glede na os ali konturo slike.

  • Valjenje может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
  • Razdalja med črtami na vseh delih enega dela je izbrana enaka. Korak je izbran glede na velikost slike v razponu od 1 do 10 milimetrov.

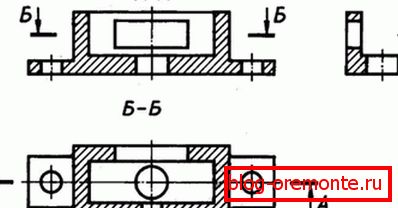

V vseh delih posamezne podrobnosti je korak valjanja enak.
  • Ozki in dolgi kosi se ne morejo popolnoma izrezati, temveč le na robovih in na več poljubnih mestih. Posebno ozki kosi (z debelino manj kot 2 mm na risbi) se lahko kažejo povsem zatemnjeni.
  • Za sosednje dele dveh delov je izbrana večsmerna valja (levo in desno).

Torej, glede na trenutne regulativne dokumente, je navodilo za betonsko valjenje na risbi povsem razumljivo: označeno je s črtkano črto. Kaj se zgodi, če uporabljate zastarelo oznako?

Na srečo stroški napake niso previsoki: po dokumentu, ki smo ga pravkar preučili, je pri izdelavi risb dovoljeno uporabljati nepredvidene navedbe. Potrebno jih je le pojasniti na risbi.

GOST R 21.1207-97

Kot je zlahka opaziti, nismo našli trenutno GOST za ojačanje betona. Oznaka je bila prisotna v starem dokumentu, izginila je v novem.

Kaj storiti pri izdelavi risbe? Uporabite vrzel s poljubno označbo materiala in spodnjo opombo? Ali pa obstajajo pravila?

Odgovor se bo našel na precej nepričakovanem mestu - standardu, ki ureja simbole pri gradnji cest, pri konstruiranju cestnih risb.

Ojačani beton активно применяется в дорожном строительстве. На фото - автомобильный Браницкий мост в Праге.

Poleg asfalta se pojavljajo tudi hidroizolacijski materiali in v razsutem stanju v dokumentu:

  • Pravi beton. Njegova oznaka je že znana - črta črta.
  • Beton с армированием. Ojačani beton je označen z intermitentnimi stičnimi in črtastimi črtami.
  • Ojačani beton с предварительно напряженной арматурой. Ogrevanje ali mehansko raztezanje ojačitve pred prelivanjem monolita, potem ko ohladi ali odstrani natezno silo, lahko dobite material z visoko upogibno trdnostjo. Njegov del je prikazan s spremembo dveh trdnih in enih črtkanih črtic.

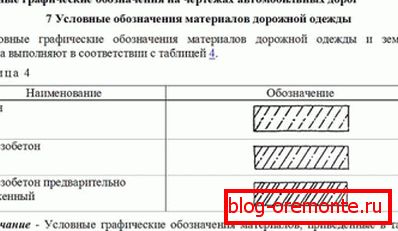

Обозначения согласно GOST R 21.1207-97.

Zaključek

Upamo, da je naš material odgovoril na vsa vprašanja bralca v zvezi z označevanjem betona na risbah. Kot vedno je mogoče najti dodatne tematske podatke, tako da si ogledate videoposnetek v tem članku. Uspehi!
