Kabel za ogrevanje betona: ključni element notranje rešitve

Kabel za ogrevanje betona brez transformatorja vam omogoča bistveno optimizacijo procesa vzdrževanja optimalne temperature v razsoljevalni raztopini. Kljub temu, da so tovrstni prevodniki dražji od standardnih žic PNSV in njihovih analogov, so skupni stroški dela precej nižji.

V našem članku bomo razložili, kakšne so ključne značilnosti takšnih vodnikov in opisujejo njihove prednosti.

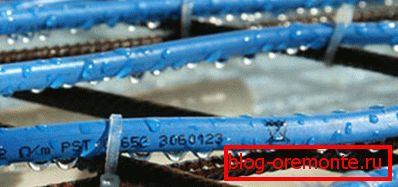

Da beton ne trpi zaradi nizkih temperatur, se lahko segreva z uporabo posebnih toplotnih kablov

Ohranjanje temperature v betonu

Standardna tehnika

Konkretno ogrevanje s kablom se običajno uporablja, če se delo izvaja pozimi. Hkrati obstaja nevarnost zamrzovanja vode v raztopini, kar vodi k počasnejši hidraciji cementa in zmanjšanju trdnosti betona.

Da bi se temu izognili, navodilo priporoča, da nadaljujete v skladu z naslednjo shemo:

  • Za segrevanje mase raztopine vzamemo eno žico PNSV žico s premerom od 1,2 do 4 mm.

Nasvet! Za ojačane strukture je izbrana sprememba izolacije PVC, za nearmirane strukture - v izolaciji iz polietilena. To je posledica dejstva, da se lahko polietilen stopi, kar bo pripeljalo do kratkega stika k kovinskemu okvirju.

  • Žica se razreže na enake fragmente (običajno 28 ali 17 m), ki so zvit v kompaktne spirale s premerom 30-40 mm.
  • Spiralni "niti" so med seboj povezani v več enakih skupinah in položeni v oplato znotraj armaturne kletke.
  • Ker značilnosti kabla PNSV ne omogočajo uporabe v zraku, so na terminalih sistema nameščeni ti hladni konci debelejših žic.
  • Opaž se vlije z betonom in po začetni nastavitvi je celoten sistem povezan z omrežjem preko transformatorja navzdol. Ta naprava omogoča nastavitev jakosti vhodnega toka, ki vam omogoča nadzor temperature prevodnikov znotraj raztopine.

Značilnosti grelnih kablov

Zgoraj opisana tehnika je zelo učinkovita, vendar ima več pomanjkljivosti. Ključna je potreba po uporabi transformatorja za zmanjšanje napetosti.

Temperaturni odčitki

Vendar pa lahko storite brez te obsežne naprave. Seveda namesto standardne PNSV žice potrebujete posebne ogrevalne kable, kot sta VET (Finska) ali KDBS (RF). Za take izdelke so značilne takšne lastnosti:

Značilnosti VET KDBS
Obratovalna napetost, Volt 220-230 220-240
Linearna moč, W / m 35-45

(odvisno od modela in dolžine)

40
Izolacijska upornost, MOhm / m 103 103
Priporočen radij krivljenja, mm 25 35
Nazivni premer, mm 6 7
Velikosti odsekov, m od 3,3 do 85 od 10 do 150
Zaščitni razred YP67 YP67

Takšne naprave so zasnovane tako, da delujejo iz običajnega napajanja z napetostjo 220 V. Visokokakovostna PVC izolacija zagotavlja zanesljivo zaščito pred kratkimi stiki in razčlenitvijo, poleg tega pa ne postane krhka tudi pri temperaturi -350C, ki bistveno širi "podnebni okvir" uporabe takšnih vodnikov.

Za razliko od žice PNSV, kabli BET in KDBS ne zahtevajo obrezovanja. Na robovih odsekov so nameščeni konci in spojke, ki vam omogočajo hitro sestavljanje celotnega ogrevalnega sistema z minimalnim naborom orodij.

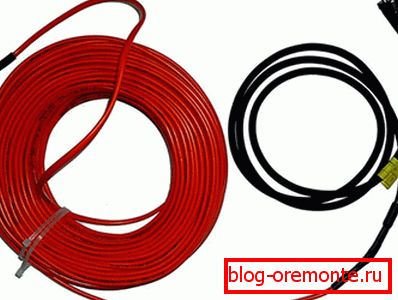

Cable Bay KDBS

Priporočila za namestitev

Predhodni izračuni

Izračun kabla za ogrevanje betona je precej preprost:

  • V skladu s standardi za ogrevanje enega kubičnega metra raztopine je potrebno zgraditi od 0,5 do 1,5 kW moči.
  • Da bi prihranili električno energijo, lahko dodajate proti zmrzovanju aditivi na beton in opremite izolirano opaž. Cena dodatnih materialov hkrati bo izravnana z zmanjšanimi stroški električne energije.
  • Pri nalivanju prekrivanja standardne debeline se običajno položi do 4 metre ogrevalne žice na kvadratni meter.
  • Ko se izlije večinski monolit, so vodniki dolgi, z razmikom najmanj 30-40 cm.

Polaganje ogrevalnih krogov

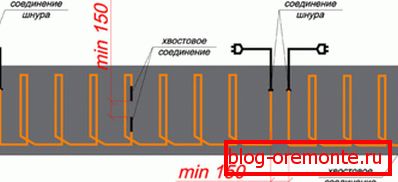

Priporočena postavitev zaznamkov

Sestavljanje ogrevalnega sistema z lastnimi rokami je precej preprosto:

  • Najprej gradimo opaž in sestavimo ojačitveno kletko.
  • Nato ocenjujemo, kje bo ogrevanje betona najpomembnejše, in zberemo kabelske izdelke iz delov ustrezne dolžine.
  • Najpogosteje segrejejo površino materiala, kraje sosednjih vodoravnih in navpičnih ravnin itd..

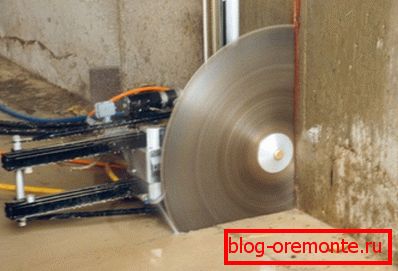

Rezanje armiranega betona s kroglami diamantov lahko poškoduje grelne elemente.

Bodite pozorni! Neželeno je prečkati raztezne spone, kot tudi področja, kjer se bo kasneje izvedla diamantno vrtanje lukenj v betonu.

  • V opažnem položaju kabli postavimo tako, da so vsi vodniki najmanj 20 cm od površine zamrznjenega betona.
  • Obratati je treba gladko, da se izognemo razpokam in gubam na izolaciji polimerov.. Polmer upogiba za različne modele bo drugačen, v večini primerov pa ga strokovnjaki izenačijo z 40-50 mm - z robom.
  • Če želite enakomerno porazdeliti temperaturo v debelini betona, je priporočljivo, da se vodniki položijo na enakih razdaljah drug od drugega.. Presečišče žic ni dovoljeno in najmanjša razdalja med dvema grelnima krogoma je 40 mm.

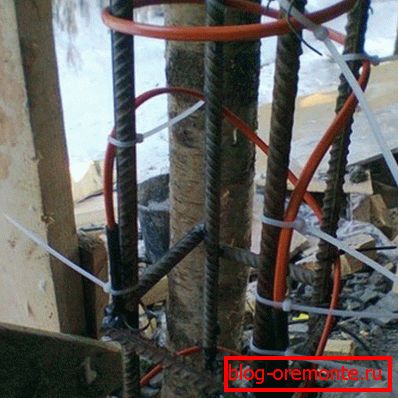

Fotografija sidriranega vodnika

Po postavitvi fiksira prevodnike na napravo. Da bi to naredili, uporabite običajno žico, ki jo povezuje brez nepotrebnega napora in deformacije izolacije. Uporabite lahko tudi plastične spone.

Nato oprijemo opaž z betonom, poskušamo ne motiti namestitve termoelementov. Kabli BET in KDBS omogočajo vibracije, ker je beton mogoče zapečatiti.

Vsi postavljeni elementi so povezani s kontaktnimi žicami v sistem in nato - priključeni na vir napajanja.

Zaključek

Ogrevalni kabel za beton, ki teče iz omrežja brez uporabe step-down transformatorja, je zelo priročen za uporabo. Seveda so njegovi stroški precej višji od stroškov PNSV žic, po drugi strani pa omogoča reševanje določene naloge - ohranjanje optimalne temperature rešitve - veliko bolj učinkovito. Več informacij o tej temi najdete tako, da preučite videoposnetek v tem članku.
