Kaj določa koeficient toplotne prevodnosti betona: učinek

Sposobnost različnih betonov, da zadržijo toploto v prostoru, je odvisna predvsem od njihove gostote ali notranje strukture, to je, da je material razdeljen na razrede, na primer B20 ali B25. Poleg tega lahko sestava raztopine vključuje tudi različna polnila, na katerih je odvisen tudi prenos toplote končnega izdelka.

Toplotna prevodnost materialov

Vse to bomo razpravljali spodaj, pa tudi vam bomo pokazali na našem video temi v tem članku.

Učinek gostote in agregatov na termične lastnosti

Diagram toplotne prevodnosti materialov

Pojasnilo. Toplotna prevodnost materiala se imenuje njegova sposobnost prenosa notranje energije iz vročih v hladne regije skozi kaotično gibanje molekul. Ta koncept je nasprotje toplotne upornosti, kar pomeni sposobnost zgornje plasti materiala, da prepreči širjenje toplote.

Kakšen je konkreten

Opomba Beton je umetni kamen, pridobljen z mešanjem in strjevanjem veziva (v tem primeru cementa), vode, peska in grobega agregata (drobljen kamen, gramoz, ekspandirana glina, plastika). Njena cena je odvisna od gostote materiala in načina izdelave.

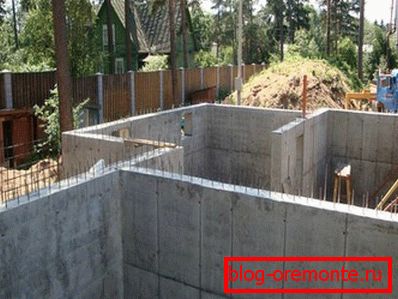

Monolitne stene RC
  1. Betoni so primarno razvrščeni glede na njihovo gostoto, zato so: 1) posebej lahki, kjer je gostota manjša od 500 kg / m3; 2) pljuča - od 500 kg / m3 do 1800 kg / m3; 3) težka - od 1800 kg / m3 do 2500kg / m3; 4) posebej težka - od 2500 kg / m3 in zgoraj.
  2. Material je tudi razvrščen po strukturi in je: 1) grobo zrnat; 2) celično; 3) porozna; 4) gosto. Koeficient toplotne prevodnosti armiranega betona, ki spada v četrti razred, je najvišji in se giblje od 1,28 W / m * K do 1,51 W / m * K, kar je večja gostota, lažja in hitrejša notranja energija ( toplote) prenese na hladnejša območja.
  3. Betoni se lahko razvrstijo glede na vrsto veziva:
  • cement;
  • silikat;
  • mavec;
  • žlindra alkalna;
  • polimer beton;
  • polimerni cement.

Seveda imajo polimeri najnižjo toplotno prevodnost, zato je toplotna prevodnost polistiren betona najnižja - od 0.057W *? C do 0.2W *? C (odvisno od gostote), to pomeni, da se lahko uporablja za ogrevanje prostora.

  1. In, seveda, vsi konkretni izdelki so razvrščeni glede na namen in so:
  • konstrukcijski;
  • конструкционно-toplotna izolacija;
  • toplotna izolacija;
  • hidrotehnični;
  • cesta;
  • kemično odporen.

V tem primeru nas zanima 2. in 3. točka, kjer lahko armirane betonske konstrukcije s sorazmerno majhno debelino zagotavljajo ne samo nosilno zmogljivost, ampak tudi zadržijo toploto v prostoru. Na primer, koeficient toplotne prevodnosti penastega betona glede na polnilo (pesek, pepel) in območje od 0.08W *? C do 0.29W *? C in koeficient toplotne prevodnosti plinskega betona, upoštevajoč iste parametre, od 0.072W *? C do 0.183 W *? C.

Строительство

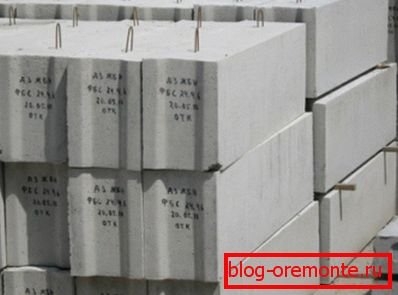

Ojačeni beton
Mesto Teža (kg / m3) Povprečni koeficient toplotne prevodnosti (W / m *? C)
Žagan beton (cement 165 kg / m3)
Puma 775 0,193
Zgornja porozna in žlahtna žlindra z visokim plavžem 1045 0,324
Žlindra kotla 1190 0,314
Pesek, žlindra kotla 1450 0,461
Pesek, ruševje opeke 1660 0,620
Pesek, gramoz 2055 1,319
Rammed beton (cement 165kg / m3)
Puma 864 0,24
Zgornja porozna in žlahtna žlindra z visokim plavžem 1140 0,327
Žlindra kotla 1258 0,335
Pesek, žlindra kotla 1340 0,393
Pesek, ruševje opeke 1560 0,544
Pesek, gramoz 1816 0,733
Rammed beton (cement 245kg / m3)
Puma 885 0,262
Zgornja porozna in žlahtna žlindra z visokim plavžem 1165 0,317
Žlindra kotla 1300 0,348
Pesek, žlindra kotla 1375 0,42
Pesek, ruševje opeke 1820 0,7
Pesek, gramoz 2127 1,372

Tabela toplotne prevodnosti betona v suhi obliki

Stene iz pene blokov. Fotografija
Teža (kg / m3) Povprečno število celic / cm2 (kosi) Povprečni premer celic (mm) Povprečni koeficient toplotne prevodnosti (W / m *? C)
253 221 0,63 0,069
282 53 1,28 0,087
314 23 1,86 0,101
368 201 0,64 0,088
373 161 0,71 0,088
366 88 0,97 0,098
370 60 1,17 0,102
415 186 0,66 0,096
415 123 0,81 0,102
420 42 1,38 0,112
563 284 0,51 0,129
539 202 0,61 0,11
559 145 0,71 0,127
580 94 0,89 0,14
611 300 0,49 0,14
633 70 1,07 0,154
620 22 1,79 0,158
913 313 0,41 0,217
927 58 0,96 0,234
956 22 1,53 -

Tabela toplotne prevodnosti iz pene betona v suhi obliki

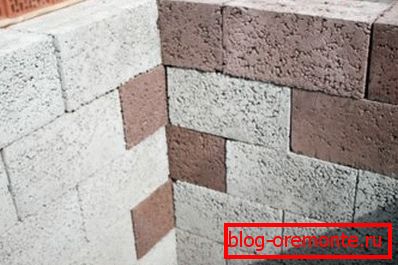

Lahki agregatni zidovi

В настоящее время, благодаря изобилию материалов на строительном рынке, при строительстве дома своими руками можно выбрать наиболее «тёплые» элементы для кладки, что в дальнейшем скажется на стоимости эксплуатации (меньший расход энергоносителей для отопительных приборов). Например, коэффициент теплопроводности керамзитобетонных блоков с плотностью 1000кг/м3 je 0,41 W / m? C, kar je polovica opečnega zidu!

Ampak koeficient toplotne prevodnosti claydite-betona z gostoto 1200 kg / m3 bo več - 0,52 W / m? C in tako naprej, vendar je katera od teh enot primerna za gradnjo nizke gradnje, zato je ta material povsem primeren za zasebni sektor.

Seveda je zaradi višjih stroškov morda težava, lahko pa uporabite tudi cenejše celične bloke z različnimi peno, plinom ali žlindro betonskimi polnili. Seveda je zelo pomembno upoštevati sposobnost materiala, da absorbira volove - večje je, še slabše, ker mokri zidaki odlično izvajajo toploto in v takih primerih bo potrebna dodatna obloga obraza z vodo.

Zaključek

Pri izbiri gradiva za gradnjo hiše se lahko osredotočite na tabele, navedene v tem članku, in to bo vaš tečaj za toplotno prevodnost. Toda za oblikovanje potrebujemo splošne izračune, ki upoštevajo ne le zmožnost sten, da zadržijo toploto, temveč tudi povprečno letno temperaturo zraka v regiji in vrsto ogrevanja, ki ga boste uporabili pri upravljanju stavbe.

Dodaj komentar
