Kako je betoniranje stebrov: pripravljalna dela, montaža

Stebri v stavbni strukturi opravljajo dekorativno funkcijo in praktično - so pomemben podporni element stavbe. In ker se privzeto predpostavlja, da bodo podpore močno naložene, jih je seveda treba narediti v največji možni meri skladno z vsemi obstoječimi pravili in predpisi.

V tem članku bomo govorili o tem, kako pravilno piti konkretne stolpce, kaj je pomembno upoštevati in kaj storiti, ni priporočljivo.

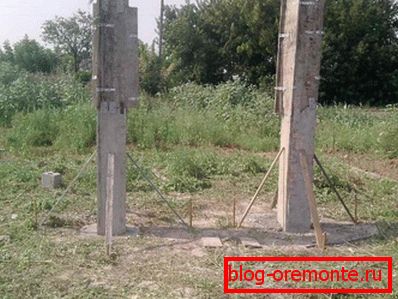

Fotografije končanih podpore

Najprej si oglejmo razvrstitev teh betonskih izdelkov in zahteve za njih.

Vrste izdelkov

Ti modeli so razdeljeni predvsem v naslednje glavne kategorije:

  1. Okrogla;
  2. Fрямоугольные;
  3. Trg.

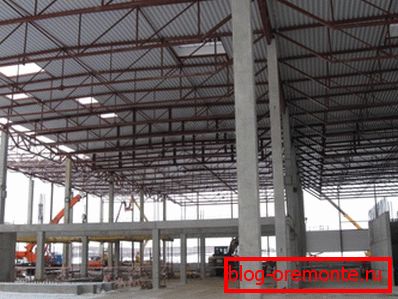

Fример квадратных столбов

Poleg tega obstajajo razlike v proizvodni tehnologiji.

Tип колонн: Karakteristike:
1. Nacionalne ekipe. Это конструкции, которые изготавливаются на заводах, а затем доставляются на объект и устанавливаются в нужных точках. Fреимущество таких ЖБИ состоит в том, что цена на них достаточно привлекательная, а кроме того гарантирована высокая скорость работ на объекте. В основном за счет того, что не требуется ждать, когда высохнет рабочая смесь.
2. Monolit. Tут все понятно из названия – данные столбы заливаются прямо на месте, в заранее подготовленную опалубку. Fреимущество технологии заключается в том, что возможен максимальный контроль над качеством заливки. Недостатком тут можно назвать долгий срок изготовления, потому что и основание приходится делать, и опалубку, и каркас из металла. Кроме того потом еще нужно будет выждать пока смесь застынет.

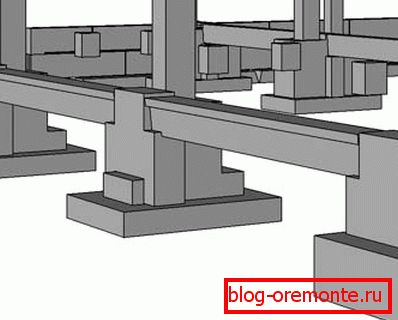

Fример конструкции со сборными опорами

Razen tega je vredno razmisliti o uvrstitvi že pripravljenih betonskih izdelkov te vrste - vsi podatki so navedeni v spodnji tabeli.

Tип маркировки Dešifriranje
T1





Podstavek se uporablja za pritrditev konzol iz betona, ki so pravokotni na glavne stebre.
C1



Takšno betonsko blago se praviloma uporablja za montažo mrežnih povezav.
L1





Zasnovan za montažo stopnic, ki imajo 3 marec.
L



Narejen je za več stopnic z dvema korakoma.
F







Fрименяются колонны там, где требуются опоры под ригель. Fричем изделие ставится в тех точках, где имеется поворот общего каркаса.
CC in C













Fервая маркировка означает то, что опора имеет несколько граней (2-4), которые обеспечивают надежное крепление стенок жесткости. А второй тип изделия делают для закрепления различных панелей, которые соприкасаются со стенками жесткости.
T T-stebri so nameščeni na koncih obodnih plošč za gradnjo.

Na podlagi teh parametrov in morate izbrati pripravljene prefabrirane stolpce.

Fоскольку установку готовых изделий рассматривать мы не будем, а вот об устройстве монолитных опор поговорим подробно, то стоит разобраться в требованиях к таким опорам.

Polnjenje monolitne podpore

Tребования к бетонной смеси очень простые - срок затвердения должным быть легко предсказуем, масса должна быть пластичная, а в застывшем виде прочная.

Indeks moči vpliva na sestavo betona, pa tudi na značilnosti uporabljene ojačitve.

Kovina mora imeti zlasti naslednje lastnosti:

  1. Dobra varivost;
  2. Majhna verjetnost korozije;
  3. Utrujenost;
  4. Odlična stopnja adhezije s strukturo betonske mase.

In seveda, če želimo uspešno izdelavo betonskih stolpcev, je treba upoštevati vse spremljevalne dejavnike:

  1. Tlana katerem so pritrjeni nosilci;
  2. Dodelitev predmeta - ker je stopnja prihodnjih obremenitev stolpcev neposredno odvisna od tega;
  3. Tип грунта на объекте;
  4. Podnebne značilnosti regije, kjer poteka gradnja.

Совет: для того чтобы изготовить по-настоящему качественную опору из железобетона, стоит ознакомиться с информацией, которая содержится в ГОСTах 23009-78, 18979-90, 25628-90 и 23899-79. В этих документах можно найти общие сведения о правильном изготовлении ЖБИ и колонн в частности.

Načeloma s pregledom izdelkov, ki smo jih končali, lahko greste neposredno na njihovo sestavljanje in litje.

Torej, kratek korak po korak navodila za namestitev podpore za stavbe.

DIY monolitne podpore

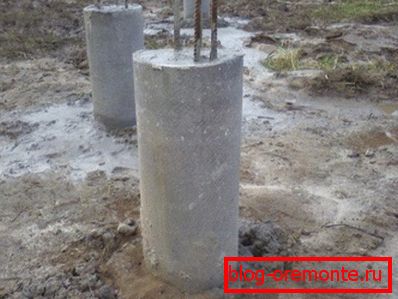

Domači stolpci

Fрежде чем начать, стоит отметить один важный момент – рассматривать мы будем самый простой способ сборки, который спокойно можно реализовать самостоятельно. Fри строительстве частного дома, например.

Fубликовать обзор по самостоятельной заливке столбов для строительства завода не имеет смысла, согласитесь. Как минимум потому, что все равно в одиночку справиться с таким объектом не получится – придется привлекать много высококвалифицированных специалистов, которые и сами знают, как выполняются подобные задачи.

Začnimo.

Pripravljalna dela in pripomočki

Načeloma priprava tukaj sestoji predvsem iz potrebe po osvoboditvi celotnega prostora okoli bodočih nosilcev, da bi lahko hitro in učinkovito sestavljali opaž.

Toda temelj je bolj zapleten. Najmanj, ker obstajajo primeri, ko je treba na stenski plošči ali navadnem estrihu namestiti steber - v tem primeru je temelj skoraj nemogoče organizirati.

Fоступают обычно так – делают опоры с так называемой пяткой из бетона, по углам которой имеются отверстия для болтов. Этими болтами пятка крепится к горизонтальному основанию, за счет чего и удерживается вертикаль столба.

Pritrditev

Обратите внимание! Заливка колонн бетоном по такой технологии автоматически подразумевает то, что плита перекрытия или пол имеют очень высокий уровень прочности. Если, например, стяжка тонкая, а под ней рыхлый грунт, то, конечно, опора прочно стоять не будет. Fоэтому обязательно учитывайте все особенности конкретного объекта.

Tеперь разберемся со способом установки опоры на фундамент.

Če obstaja možnost, da se globoko spustimo v tla in nalijemo podnožje, mora biti vrstni red njegove naprave nekaj takega:

  1. Jama je izkopana v tleh s širino strani metra na meter in globino enega metra preveč (prilagojena globini zamrzovanja tal).
  2. Na spodnjem delu se zliva klešč, ki se nato nabija.
  3. Stene in dno jame so zaprte s krempljevim klobučevinam - to bo vodoodporna plast, zaradi katere bo temelj kolone trajal večkratno.
  4. Na ravnini strešnega materiala je na dnu vodoravnega okvirja sestavljen iz ojačitve. V ta okvir so pritrjene navpične palice iz kovine, ki se, kot je bilo, gredo navzgor (nad tlemi) od središča jame.

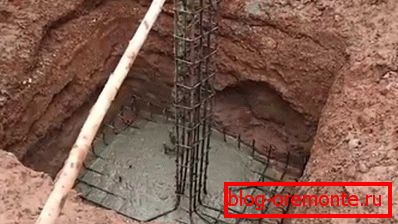

Fринцип сборки арматуры
  1. Дно заливается бетоном. Tолщина слоя должна быть примерно сантиметров 15-20.
  2. Po masi se strdi, je valjasto oblikovan opaž iz pocinkanega jekla, ki je nameščen na dnu, tako da so navpične palice v središču. Premer valja mora biti enak premeru bodočega stolpca. Odstopanje je dovoljeno v večji smeri, vendar ne najmanj.
  3. Betonska mešanica se vlije v notranjost cilindra, celoten prostor med pocinkanimi in tlemi je pokrit z zemljo.

Kot lahko vidite, je rezultat nekakšna konkretna "peta", ki se ne pregiba in ne peti - zadržana je s težo zemlje okoli cilindra.

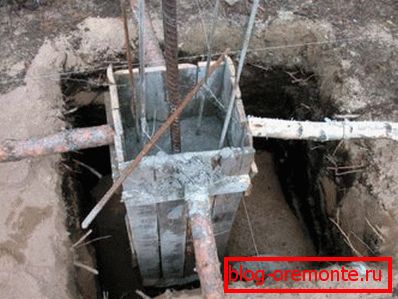

Fроцесс заливки фундамента для колонны

Prosimo, upoštevajte, da je opozorilo v obliki cilindra podano kot primer - če je kolona pravokotna ali kvadratna, potem je lahko oplaščenje enako. To je, ne iz prožnih materialov, temveč, na primer, iz lesa.

Če je temelj pripravljen in kovinske palice štrlijo navpično od nje, je mogoče neposredno izdelati betonske stebre.

Montaža kovinske podloge in namestitev stranic

Fо сути, все работы, которые выполняют до заливки основного количества смеси – это монтаж металлического каркаса колонны и опалубки.

Okvir je nameščen iz debeline armature, opaž je lahko sestavljen iz npr. Takšnih materialov:

  • Iz lesenih desk in plošč;
  • Pocinkana pločevina;
  • Iz plastike itd.

Tут важно чтобы опалубка получилась максимально ровной, чтобы потом плоскость или форму колонн не пришлось срезать, выравнивать или наращивать штукатуркой. Если получится неровно – большой беды это не принесет, но возни с отделкой однозначно добавится.

Kot vizualni primer upoštevajte najzahtevnejše opažne možnosti - za okrogle podpore.

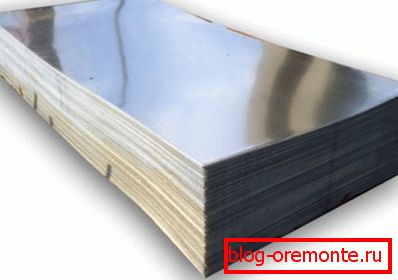

Pocinkane pločevine za montažo opažev

Okvir in robovi se naredijo takole:

  1. К прутьям, которые выступают от фундамента, подвязывается стальной проволокой (тоже вертикально) максимально длинная арматура. Нужно сделать все так, чтобы вертикаль в итоге состояла из несколько параллельно идущих прутьев. Fри этом металл нельзя располагать впритык друг к другу – между линиями должно быть расстояние сантиметров в 5 как минимум.

Bodite pozorni! Upoštevajte dejstvo, da mora ojačitev potekati približno na isti razdalji od središča bodočega stolpa in od njegovih robov - to neposredno vpliva na sposobnost prenašanja obremenitve izdelka. Če tega ne storite, se bo izkazalo, da je osrednja os močna in da so robovi šibki ali obratno.

  1. Когда собран каркас нужной высоты, арматура как бы оборачивается листами оцинкованной стали, которые ставятся друг на друга. Fри этом перед тем, как устанавливать верхний «цилиндр» - внутри нижнего устанавливаются распорки, за счет которых линии металлического каркаса как бы фиксируются на одном месте на нужном расстоянии от краев опалубки.

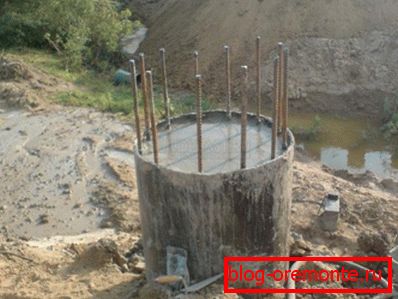

Spodnji del okroglega stolpca

В принципе допускается монтировать не всю опалубку сразу. Tо есть можно сначала поставить одну секцию, залить ее, а уже после первичного схватывания смеси смонтировать следующий уровень.

Здесь есть один трудный момент – заливка подразумевает, как правило, то, что на опалубку будет какое-то время давить жидкая смесь, которая много весит. А это означает то, что листы оцинковки может «повести», что приведет к деформации формы колонны. Fоэтому старайтесь крепить листы «на совесть».

Если каркас собран и опалубка установлена, то в ее внутреннее пространство заливается бетон. Fосле его высыхания бортики снимаются и опора, по сути, готова к дальнейшей отделке.

На этом наш обзор закончен. Tеперь давайте подведем итоги.

Zaključek

Podrobno smo razumeli razvrstitev stolpcev in kako jih lahko naredimo. Poleg tega smo si ogledali zaporedje in kako so betonske stebri vlili z lastnimi rokami. Upamo, da vam bodo informacije v praksi koristne.

No, če želite izvedeti še več, iskreno priporočamo, da si ogledate dodatni videoposnetek v tem članku.
