Kako transformator za ogrevanje betona

Hitrost gradnje naj bi kljub vremenskim razmeram vedno ustrezala konstrukcijskemu okviru, zato delo ponavadi opravljamo v celoti pozimi, in zato, da ga ne onesposobijo zmrzali, uporabite grelne transformatorje za beton.

Moč takšnih enot je drugačna, vendar se predmeti prav tako razlikujejo po obsegu, poleg tega pa ta metoda deluje kot pospeševalnik, tako da zima ne vpliva na hitrost proizvodnje. Spodaj bomo malo povedali o takšnih enotah in načinih njihove uporabe ter vam v tem članku prikazali tudi dodatne videoposnetke o isti temi.

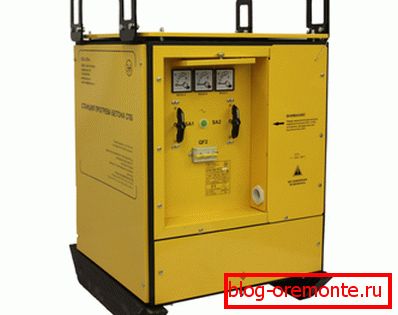

Step-down transformator SPB

Nizkonapetostni transformator in beton

Načelo delovanja

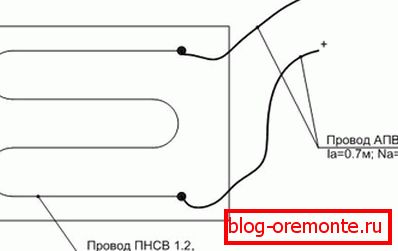

Načelo segrevanja

Pri vlivanju monolitnih struktur pri temperaturah pod -4 ° C se zatekajo k različnim načinom segrevanja betonske mase, to so infrardeči sevalci in segreta raztopina ter toplo oplaščenje in anodni grelci. Toda najbolj učinkovito in ekonomično lahko rečemo ogrevanje betona s pomočjo nizkofrekvenčnega transformatorja in žice PNSV (Steel Heating Wire Vinyl insulation).

Pred priključitvijo transformatorja za ogrevanje betona se na armaturno kletko postavijo tečaji iz žice PNSV s prečnim prerezom 1,2 mm.2 do 3 mm2. Ta kabel se lahko segreje na temperaturo 80 ° C, s čimer segreva raztopino na 40 ° C-50 ° C, vse to pa pri temperaturah zraka od -4 ° C in manj. Za optimalno segrevanje betona v hladnih pogojih bo potrebnih približno 60 m PNSV-1.2 na kubični meter raztopine.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

Za ogrevanje navodilo omogoča uporabo transformatorjev, kot so KTP-06-20, KTPTO-80, KTP-OB-160, TSDZ-63 in tako naprej.

Opomba Za pravilno delovanje ogrevalnega kroga mora biti žica PNSV nujno znotraj betonske mase (priključek je izdelan iz aluminijaste žice). Če je PNSV odprt, bo preprosto izgorel.

Oljni transformator. Tehnične specifikacije

Transformator KTPTO-80 KTP-63-OB
Nazivna moč (kVA) 80 63
HV napetost (V) 380 380
Napetost v prostem teku CH (V) 49, 60, 70, 85, 103, 121 49, 60, 70, 85, 103, 121
Tok na strani SN pri napetosti 660 (49-70 B, A) 520 (49-70 B, A)
Tok na strani SN pri napetosti 382 (85-103-121B, A) 301 (85-103-121B, A)

Transformator сухой. Технические характеристики

Transformator TSK-20
Nazivna moč (kVA) 20
Nominalna frekvenca (Hz) 50
Število faz 3
Nazivna navojna napetost, HV transformator, V NN 380/220 12,4; 24,8; 49,7;66,0
Nazivni tok NR transformatorja A NN 30,4/52,6 465;375; 235;175
Tok brez obremenitve (%) 7,5
Shema povezave / skupina Zvezda / trikotnik
Izguba kratkega stika (W) 400
Izguba idle (W) 200

Priprava na delo in začetek

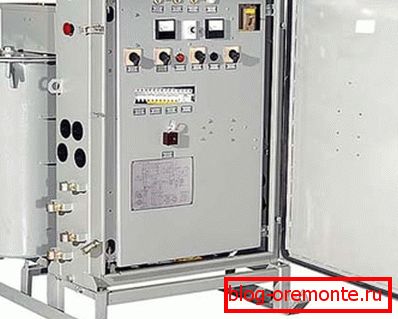

Фото понижающего трансформатор KTPTO-80

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона KTPTO-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Vsa dela na ogrevanju vbrizganega betona je treba opraviti v skladu s SNiP 111-4-80 / ch.11 in GOST 12.1.013-7, ki ureja vrstni red dela in električno varnost.

  • Prvič, KTPTO je treba izklopiti in to lahko storite s priključitvijo napajalnega kabla (četrtega jedra) v priključek N enote XT6, s čimer se vse priključite na kovinsko kontrolno omarico. Transformator je zasnovan iz sani - za povezavo tokokroga je poseben vijak, za povezavo pa jeklena žica najmanj 4 mm.
  • Pred priključitvijo transformatorja navzdol v omrežje morate preveriti izolacijski upor z lastnimi rokami, ki ne smejo biti manjši od 0,5 MΩ, in bodite pozorni na gostoto kontaktnih povezav. Potovalna stikala SQ1 in SQ2 morajo biti nameščena tako, da ob odprtju pokrova ohišja transformatorja in PU obstaja možnost zanesljivega zapiranja kontaktov SQ1 in SQ2. Poleg tega je nujno preveriti varovalke v primeru kratkega stika.
  • Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
  • Po tem se ogrevalni krog, vgrajen v opaž, lahko poveže z napajalnim kablom, ki je nato priključen na priključni blok XTB.

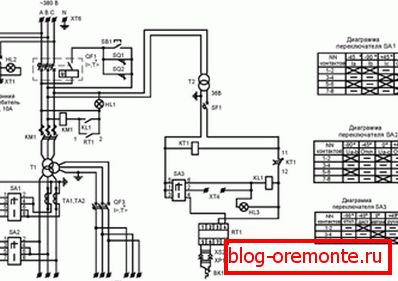

Shematski diagram KTPTO-80
  • Na vhodu KTPTO napajamo 380V moči in vklopimo QF1 po preverjanju napetosti na HL1 in HL3, nato pa s pomočjo tipke za izklop v sili SB1 izvedemo krmilni izklop, po katerem se QF1 ponovno zažene. KL1 se napaja s tipko SB3, po katerem se aktivira magnetni zagon KM1.
  • Če želite preklopiti načine delovanja, morate dvigniti pokrov na ohišju transformatorja in nato prek končnega stikala SQ1 QF1 samodejno izklopiti. Nato preklopite napetostne korake in vklopite QF1 in KM1.

Opomba Glede na to, da je živilska veriga med ogrevanjem betona lahko življenjsko ogrožena, je dovoljeno samo servisiranje CTPD le usposobljenemu osebju, ki je predpisano v varnostnih predpisih. Poleg tega bi morali takšni delavci imeti možnost pravočasno zagotoviti prvo pomoč za električni udar.

Zaključek

Za domačo uporabo lahko izposodite uporabljeni transformator, ki ne more biti uporaben nikjer drugje poleg gradbišča. Poleg tega, če je prostornina betoniranja dolga majhna, lahko uporabite varilni stroj kot transformator.
