Koncept črpanja betona in značilnosti

Večina velikih gradbenih podjetij uporablja betonske črpalke. Z njihovo pomočjo se mešanica transportira za izdelavo temeljev, različnih monolitnih struktur v najkrajšem možnem času. V tem članku bodo predstavljene in pregledane naprave, nameščene na tovornjaku, na primer, ki se uporabljajo pri betonski črpalki.

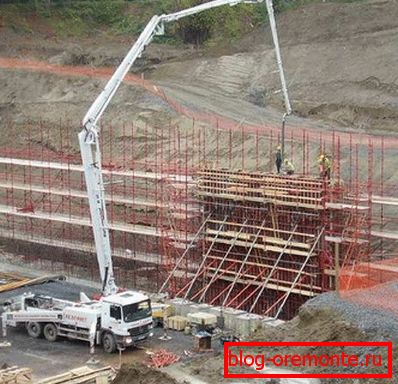

Na fotografiji - dobava rešitve neposredno na gradbišču.

Kako deluje

Glavni namen takšne opreme je krmilo za ulivanje končne betonske raztopine v vodoravni ali navpični smeri z nagibom krmilnega stožca v razponu od 60 do 120 mm. Vzpostavite betonsko črpalko, nameščeno na tovornjak, na šasiji, pogon je hidravličen.

Tu se nahaja razpon, sestavljen iz več vezalk, povezanih s tečaji, in betonske cevi, skozi katero poteka betonska raztopina, v določenih razmerah se pomeša. Ponavadi to ne počnejo ročno, ampak so centralno pripeljane iz tovarne v kraj, ki je določen v načrtu gradnje ali izdelan na gradbišču z uporabo mini betonske naprave.

Bodite pozorni! Naprave za izdelavo raztopine ne morete uporabiti, instalacija ga črpal le z ene točke na drugo, kar olajša in pospeši proces gradnje.

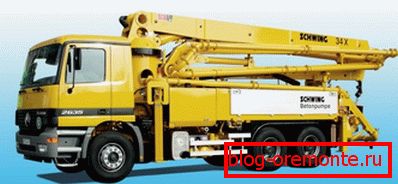

Vlečena črpalka s podaljškom

Dodatki

Oblika betonske črpalke ima več elementov, s katerimi deluje in transportira končno mešanico.

Glavne sestavine so:

  • betonski transportni cilindri;
  • gidrocilindrija;
  • batna skupina;
  • sprejemni lijak;
  • betonski cevovod.

S pomočjo hidravličnih cilindrov se v določenem intervalu gibljejo batovi betonskega transportnega valja. Navodilo je preprosto, med tem postopkom se zajame že pripravljena malta, ki je v tem trenutku v sprejemnem lijaku in se transportira v cevovod, v skladu z delovnim taktom.

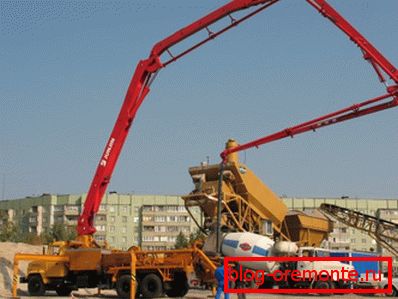

Betonska črpalka z zgibanim ročajem

Lastnosti

V nadaljevanju upoštevamo tehnične karakteristike betonske črpalke:

  1. S hidravličnim pogonom se raztopina prosto premika po betonski liniji, poleg tega pogon služi še več nalogam - prilagodijo se zmogljivost in delovni tlak, zaradi česar vse enote in mehanizmi delujejo precej nežen.
  2. Betonske črpalke, ki imajo hidravlični pogon in dvostopenjski motor, zagotavljajo hitrost dovajanja raztopine od 5 m3/ s до 65 м3/ s.
  3. Najvišja razdalja hranjenja različnih vrst betona ni več kot 400 m v vodoravni smeri in največ 80 m v navpični smeri.

Za izračun učinkovitosti uporabljamo naslednjo formulo: P t = I • A • kH • n • 3600, kjer:

  • I - batni hod (m);
  • In - del bata (m);
  • kN je koeficient polnjenja z raztopino betonskega transportnega valja (0,8-0,9);
  • n je število dvojnega udarca bata.

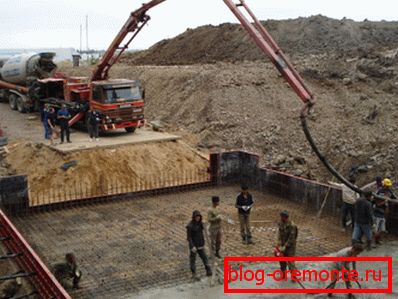

Vizualna predstavitev procesa izlivanja temeljev z mobilno enoto

Ena od glavnih značilnosti tega modela je poleg mobilnosti tudi njegova učinkovitost, ki jo določajo parametri betonske cevi in ​​gumija. Povedati je treba, da se bodo stroški gradnje močno povečali, v tem primeru se bo nadomestilo s hitrostjo in prihranki v delovnih virih.

Razpadni nosilec na standardni opremi je sestavljen iz treh delov, ki so povezani z zgibnimi spoji. Postavljen je na vrtljivi mehanizem, nameščen na ohišju in podprt na njej s pomočjo okvirja. Obrača 360 ,? in njegova delovna dolžina ne sme biti večja od 19 m.

Oprema deluje v temperaturnem območju od -5 ° C do +40 ° C pri napajalni napetosti 380 V. Obstajajo spremembe, ki omogočajo delovanje v avtonomnem načinu, potem je opremljena z motorjem, ki deluje na dizelsko gorivo. Njena moč se meri v kW in je odvisna od modela.

Vrste

Avtomobilska betonska črpalka se imenuje posebna oprema, namenjena črpanju betona. Za razliko od stacionarne betonske črpalke je nameščen na mobilni šasiji, tako da je mogoče končno rešitev dostaviti neposredno na delovno mesto.

S takšnim transportom se zmanjša moč črpalke, vendar jo je mogoče učinkoviteje uporabiti. Vse vrste avtomatskih črpalk ne morejo prenašati velikih količin raztopine.

Nasvet: s takšnim problemom se ne bi smeli opredeliti, saj številni gradbeni projekti ne potrebujejo močne opreme.

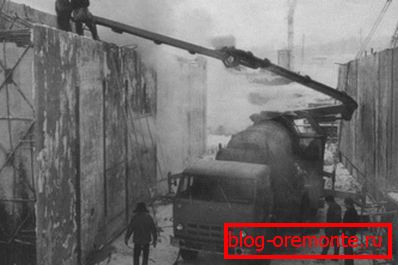

Proizvodnja pri temperaturah pod ničlo

Trenutno so vrste betonskih črpalk razdeljene na skupine glede na število betonov, ki se črpajo na uro:

do 60 m3/ uro Konvencionalna namestitev je zagotovila optimalno in pravilno uporabo.
do 200 m3/ s Nekatere vrste betonskih črpalk imajo višje stopnje. Omeniti je treba, da so bili ti podatki pridobljeni pri delu z idealno raztopino in brez puščanja puščice.

V gradbeništvu obstajajo druge razvrstitve, po katerih se porazdelitev sort avtomobilskih betonskih črpalk.

Na primer, glede na dimenzije ali, če je mogoče, razširitev puščice:

  1. Če analiziramo trenutne modele instalacij, se zadnji parameter spreminja v razponu od 22 do 64 m.
  2. Za kompleksne predmete, ki jih avtomobila ne morete prilagoditi, uporabite enote z višjo stopnjo.

Tudi eden od pomembnih dejavnikov je višina, do katere je mogoče potisniti ročico.

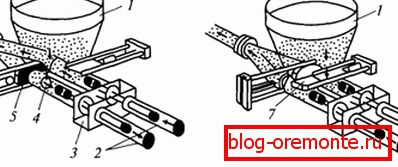

Načelo delovanja batnih jeklenk

Nasvet: pri izračunu je treba upoštevati, da je večja višina, mora biti močnejši motor črpalke.

Odvisno je od dejstva, da gravitacija preprečuje pravilno namestitev na višji stopnji gradnje, zato je za visokokakovostno gradnjo visokih stavb potrebno uporabljati močne motorje opreme.

Zaključek

Из статьи стало понятным, что автобетононасос обладает большим плюсом - мобильностью. Хотя при этом и снижается его мощность, но данный недостаток не всегда востребован на строительной площадке. Существует несколько типов такого оборудования, которое отличается между собой габаритными размерами, количеством подачи раствора и вылетом стрелы (см.также статью «Контроль качества бетона – залог безопасного строительства»).

Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
