Konkretno segrevanje z žico pnsv: cilji in tehnologija

V tem članku bomo preučili tehnologijo ogrevanja betona z žico PNSV. Poleg tega se bomo dotaknili ciljev, ki jih ta postopek izvaja, metode izračuna ogrevanja in lastnosti žice, ki jih je treba upoštevati v diagramu procesa. Pojdi torej.

Ogrevalna žica v oplaščenju.

Cilji

Zakaj toplotni beton?

Vse vrste načinov za zvišanje temperature mešanice, določene v oporo, sledijo enem od dveh ciljev:

  1. Zagotavljanje moči pozimi. Ko temperatura monolita pade pod nič stopinj, voda v njej kristalizira, kar popolnoma ustavi proces cementne hidracije.

Poleg tega: kristalizacija nevezane vode uniči beton in širi svoje pore.

  1. Pospeševanje nastavitve in moči v drugih letnih časih. Povečanje temperature mešanice dramatično pospešuje vse postopke, ki se pojavljajo v njej.

Ker v procesu določanja cementa oddaja precejšnjo količino toplote, dodaten ogrevanje pozimi ne potrebuje vedno mešanic.

Žica PNSV za ogrevanje betona v hladni sezoni se uporablja, če:

  • Temperatura zunanjega zraka je precej pod ničlo.
  • Ni možnosti za zagotavljanje visoke kakovosti toplotne izolacije opažev.
  • Modul monolitne površine (razmerje med njegovo površino in prostornino) presega vrednost 10 m ^ -1.

Žica

Kaj je žica PNSV?

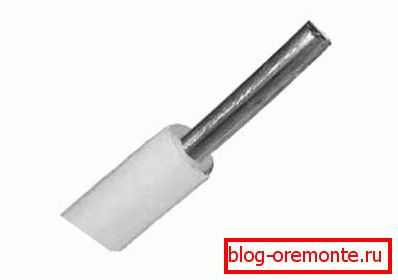

Videz PNSV.

Značilnosti

Parameter Pomen
Struktura Odnožilni
Material dirigenta Jeklo, pocinkano jeklo
Izolacijski material Polivinilklorid, polietilen
Moč 380 voltov skozi transformator. Možna je tudi napetost iz omrežja 220V, vendar z omejitvami moči (7 kW od stikalne plošče, 3,5 kW od vtičnice)
Delovne temperature -60 - +80 ° C
Oddelek 0,6 - 4 mm

Оптовая цена провода диаметром 1,2 мм составляет 1,8 - 2 рубля/метр, что существенно дешевле медных аналогов (читайте также статью «Бетонные столбики – важный элемент строительства»).

Značilnosti uporabe

Tehnološki zemljevid betonskega ogrevanja z žico PNSV mora upoštevati številne njene značilnosti.

  • Jeklo ima relativno visoko upornost, kar pri zmernih tokovih povzroči precej močnejše kot segrevanje bakra ali aluminija v prevodniku. 14-16 amperi veljajo za normo za žice, določene v betonu; vendar bo v zraku takšna jakost topljenja izolacije.

Praktična posledica: PNSV je priključen na transformator ali drug tekoči vir z žico z nižjo upornostjo. Druga možnost je, da se povezava lahko izvede s kablom istega PNC, vendar se podvoji.

  • Prekrivanje in polaganje sosednjih žic na razdalji manj kot 15 milimetrov je nesprejemljivo zaradi verjetnosti pregrevanja z toplotno izolacijo in kratkim stikom.
  • Ker jeklo nima visoke prožnosti, je žica položena z gladkimi krivinami s polmerom najmanj 25 mm.
  • Polaganje je dovoljeno pri temperaturi okolice, ki ni nižja od -15 stopinj. Navodilo je povezano z dejstvom, da plastična izolacija pri nižjih temperaturah izgubi elastičnost in se lahko zlomi med upogibanjem.
  • Za bolj enakomerno segrevanje betonske mešanice je priporočljivo, da pokrivamo žico s kovinsko folijo debeline 0,2 - 0,5 mm.
  • Segrevanje se lahko sestavlja iz več kosov; istočasno je povezava dovoljena ne samo z bloki, temveč tudi z zvitki. Ogrevanje je enkraten dogodek, kontaktne površine preprosto nimajo časa, da bi se znatno oksidiralo.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

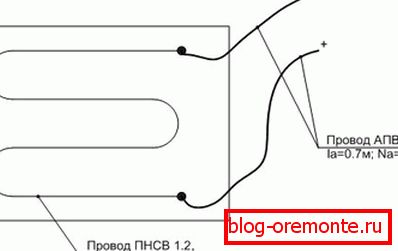

Najenostavnejši vzorec za ogrevanje betona z žico PNSV je kača.
  • Način ogrevanja betona z žico PNSV je zaradi njegovih mehanskih lastnosti; zlasti koeficient toplotnega raztezanja. Pri segrevanju se temperatura monolita dvigne s hitrostjo največ 10 ° C / uro in pade s hitrostjo največ 5 ° C / uro.

Prekoračitev hitrosti lahko privede do povečanja notranjih napetosti in razpok. Nastavitev se izvaja s postopnim povečevanjem in zmanjševanjem napetosti na transformatorju.

  • Pri uporabi napajalne napetosti od 380V preko transformatorja navzdol, je glavni faktor omejevanja toka nevarnost pregrevanja samega PNSV. Problem se preprosto in elegantno reši: shema polaganja za ogrevanje betona z žico STNV, če je potrebno, za povečanje moči vključuje več vzporedno povezanih delov.

Izračun dolžine

Izračun ogrevanja betona z žico PNSV temelji na dveh spremenljivkah:

  1. Potreba objekta je topla. To pa je odvisno od temperature, moči vetra, stopnje toplotne izolacije, blagovne znamke cementa in oblike monolita.

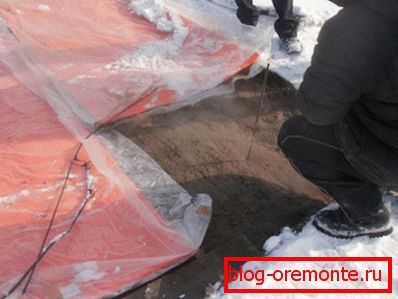

Beton je nameščen v izoliran opaž.
  1. Največja gostota moči žice. Pri armiranem betonu je pri temperaturi od 30 do 35 W / m za nearmirane - 35 - 40.

Naslednja je preprosta aritmetika. Torej, da dobimo 4 KW toplote v nearmastni strukturi, bomo potrebovali 4000/40 = 100 metrov žice.

Nekoliko težje je narediti svoje roke izračun največje dolžine posameznega dela. Tukaj morate poznati upornost jeklenega vodnika za različne dele.

Oddelek Odpornost, Ohm / km
0,6 550
1,1 145
1,2 140
1,4 100
1,8 70
2 48
3 21
4 12

Naš cilj je, da dobimo tok 14-16. Recimo razmerje med napetostjo, tokom in odpornostjo: U = IR, kjer je U napetost, I je moč toka, R je skupni upor vezja.

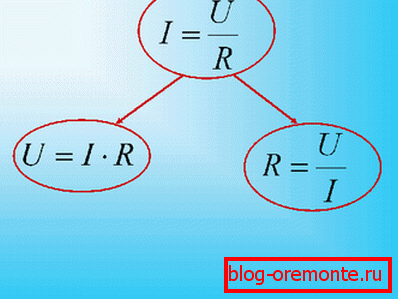

Odnos med napetostjo, uporom in amperažo opisuje zakon Ohma.

Torej, pri U = 75 voltov in ciljnem toku I = 15 amperov, potrebujemo odpornost vezja na 75/15 = 5 ohmov. Ko ima vodnik prerez 1,4 mm, bo imel žico 5 Ohm / 100 Ohm / km = 0,05 km ali 50 metrov.

Pozor: dali smo izredno poenostavljeno metodo izračuna. Dejanska odpornost vodnika se spreminja s povečanjem njegove temperature, kar spreminja rezultat.

Obdelava betona po segrevanju

Ali je možno rezati ali vrtati beton, potem ko nastavi najmanjšo moč (običajno ob ustavitvi ogrevanja, daleč od oznake)?

Ja. Toda brez šokov. Idealna možnost je uporaba diamantnih orodij: diamantno vrtanje lukenj v betonu bo robove idealno in ne bo povzročalo razpok. Poleg tega bo vrtanje z diamantnim bitom (kot tudi rezanje armiranega betona z diamantnimi kroglicami) omogočilo, da se ojačitev brez orodja spremeni.

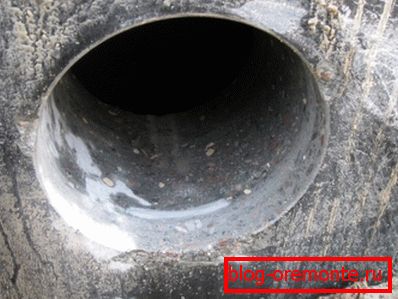

Fotografija vam omogoča, da ocenite kakovost robov pri delu z diamantno krono.

Zaključek

Повторимся: мы дали читателю лишь самую общую информацию о методах нагрева бетона  и расчета провода (см.также статью «Схватывание бетона – основные особенности данного процесса»).

Videoposnetek v tem članku mu bo ponudil določeno število dodatnih informacij. Uspehi!
