Kot se uporablja na gradbišču betonska toplotna postaja

Celoletno izvajanje monolitnih gradbenih del omogoča gradnjo naročila pravočasno. Zato razvijalci ustvarjajo nove tehnologije in opremo, ki omogočajo, da ne prenehajo delovati tudi med hudimi zmrzali. Primer je Betonska toplotna postaja KTPTO 80, zaradi katere ne zmrzne in ohranja svojih lastnosti.

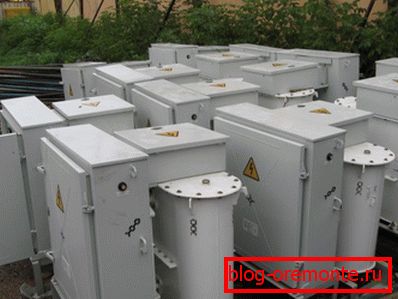

Betonska postaja za ogrevanje

Podobne naprave se razlikujejo po preprostosti zasnove in enostavnosti v delovnem času. Njihova uporaba vam omogoča znatno pospešitev procesa. Poleg novih, lahko uporabite in b po popravilu.

Bistvo te metode je preprosto - v sami masi betona se pretvori električna energija v toploto, kar vodi k njenemu ogrevanju. Hitrost procesa in njegova najvišja temperatura sta odvisna od moči naprav. Na primer, slednje lahko pripišemo do 1000C.

Nasvet: če želite razstaviti betonske konstrukcije, je najboljša možnost, da razrežite armiran beton z diamantnimi krogi.

Načelo naprave

Ko temperatura okolice pade pod + 40C, za delo s konkretnimi rešitvami zahtevajo dodatno ogrevanje. Trenutno obstaja veliko načinov za delo z materialom pozimi.

Te metode vključujejo, na primer:

  • infrardeče ogrevanje;
  • izolacija opažev.

Vseeno pa so precej drage. Zato je ogrevanje betonskih ogrevalnih žic iz transformatorja mogoče označiti kot najbolj ekonomično in učinkovito.

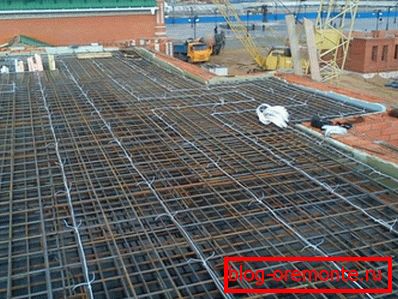

Na fotografiji - postavitev grelne žice

Ukrepi takega mehanizma so precej preprosti:

  1. Za delovanje je potreben transformator sam in žice, njihova dolžina pa je izbrana za vsak predmet posebej.
  2. Slednji se na eni strani priključijo na ojačitveni okvir, po drugi strani pa se napajajo v postajo, da se ogreje beton.
  3. S prehodom električnega toka skozi žice lahko njihova temperatura naraste do +800C.
  4. Po tem se toplota, sproščena med segrevanjem, porazdeli po celotnem volumnu betonske mešanice.. Zaradi tega se lahko pozimi segreje do temperatur + 40-500C.

Najbolj učinkovita za ta proces so žice, debelina jeklene žice je 1,2 ali 3 mm. Hkrati je ločena skupina posebej izdelana za ogrevanje betonskih mešanic (PNSV-1,2).

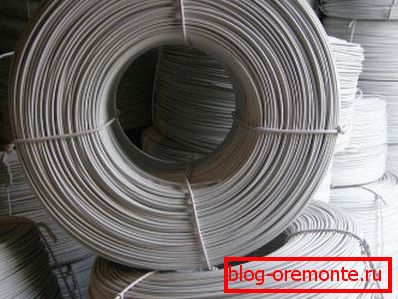

Ogrevalna žica PNSV

Pri izračunu potrebnega števila žic je treba zapomniti, da pri 1 m3 mešanica traja približno 60 m, cena je odvisna od preseka in števila prebivalcev.

Za te namene se uporabljajo te vrste transformatorjev:

  • KTP-OB (20.60 in 160);
  • KTPTO-80.

Ena takšna naprava lahko ogreva betonsko mešanico s prostornino 20-30 kubičnih metrov.

Nasvet: žice morajo biti nameščene v maso betona, sicer lahko preprosto izgorejo.

Zahteve pred ogrevanjem

Žica za segrevanje betonske mešanice se položi s svojimi rokami na ogrodje armature, pa tudi med njimi, takoj po tem, ko se položijo v opaž. Istočasno ni priporočljivo, da se žice raztezajo (ugotovite, kako se beton ogreje pozimi).

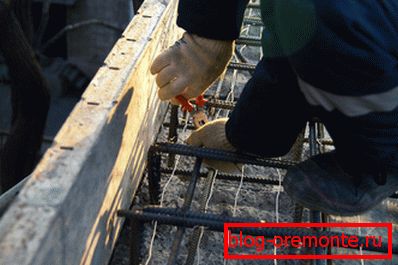

Priključitev grelne žice na okvir

Nasvet: navodila se morajo izogibati stiku z oplaščenjem in presegati mejne vrednosti mešanice.

Za žico, ki prihaja iz transformatorja, je potrebno zagotoviti plastično izolacijo. Hkrati mora biti ta žica 2-3 krat debelejša od tiste, ki se uporablja v mešanici betona.

Zahteve med ogrevanjem

Vsa dela s transformatorjem morajo opraviti strokovnjaki, ki imajo potrebne izkušnje. Med delovanjem postaje ni dovoljeno najti nikogar drugega, razen serviserja.

Pred začetkom dela morajo vsi zaposleni, ki bodo opravljali svoje dejavnosti v neposredni bližini transformatorja, prejeti varnostna navodila.

Poglejmo si podrobneje tehnične značilnosti enega od transformatorjev za ogrevanje betona - KTPTO-80-11-U1:

  1. Betonska toplotna postaja KTPTO 80 uporablja napetost 380 V, s frekvenco 50 Hz in močjo 80 kVA.
  2. Ta naprava je posebej zasnovana za uporabo med gradnjo.
  3. Ima nameščeno funkcijo, ki omogoča nastavitev temperature v samodejnem načinu.
  4. Poleg tega se betonska toplotna postaja lahko uporablja za kratek čas in ne za glavni namen. Na primer, je idealno primeren za oskrbo z električno energijo za začasno osvetlitev in se lahko uporablja tudi kot trenutni vir za orodja za gradnjo, ki jih napajajo trifazni viri s 42 V napetostjo.

Osnova te postaje je transformator moči tipa TMTO-80, ki je opremljen z:

  • zaščitno ohišje;
  • sani;
  • nadzorna omara.

Za svoje izhode je potrebno priključiti žice, ki se bodo uporabljale za segrevanje betonske mešanice. Po tem so razporejeni po celotni količini.

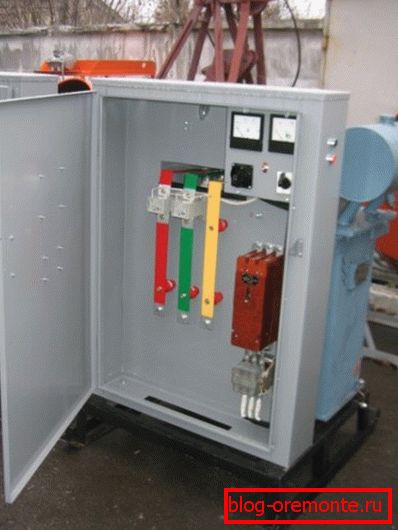

Postaja za ogrevanje betona KTPTO 80 na delovnem mestu

Po vklopu transformatorja je žica pod vplivom napetosti, ki se uporablja za ogrevanje. Zahvaljujoč dobremu ogrevanju, tudi pri nizkih temperaturah okolice, se bo beton enakomerno strjeval brez oblikovanja ledenih kristalov v svoji strukturi.

Nasvet: za izdelavo kanalov v debelini betonskih konstrukcij bo pomagalo diamantno vrtanje lukenj v konkretnih strokovnih kronah.

Preprost povezovalni diagram

Tehnične značilnosti naprave

Največja moč transformatorja je 80kVA, medtem ko je vrednost napetosti na strani HV 380V.

V stanju mirovanja so napetosti na strani CH 55/65/75/85/95 V in električni / trenutni parametri na njem s:

  • vrednost napetosti 55 / 65V je 520A;
  • z vrednostjo 75/85 / 95V - 471A.
  1. Nazivna vrednost moči na nizkonapetostnem navitju je 2,5 kVA;
  2. Nazivna napetost na strani nizke napetosti je 42V;
  3. Vrednost nazivne moči neodvisnega vira energije - 25kVA;
  4. Temperaturno območje ogrevanja - 20-1000C;
  5. Vrednosti dolžine / širine / višine - 1,4 / 1,01 / 1,47 m;
  6. Skupna teža je 500 kg.

Zaključek

Использование специального оборудования для подогрева бетонной массы в зимний период позволяет добиться качественного ее застывания. Лучшим вариантом из многих считается сочетание нагревательных проводов с трансформаторной подстанцией. В данной статье был подробно рассмотрено оборудование – КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
