Mešalec iz betona iz odpadnega materiala: strukturni odtenki

V tem članku se bomo pogovarjali o tem, kako lahko domači mešalnik betona naredite ročno z uporabo odpadnih materialov in orodij, ki so na voljo. Tema artikla je bolj ustrezna, saj je prisotnost mešalnika z mehaniziranim pogonom jamstvo za kakovostno in uspešno betoniranje.

Zdi se, da bi bilo lažje, saj je dovolj, da kupite potrebno enoto ali v najslabšem primeru, da ga najamete. Tako je, toda če je proračun, dodeljen za izvedbo gradbenih del, omejen, bodo domači betonski mešalniki pozitivno vplivali na stroške končnega rezultata.

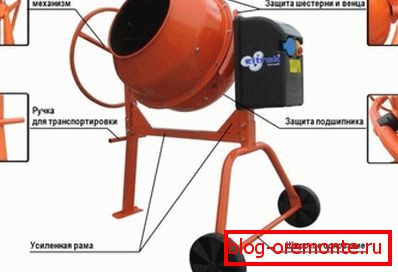

Zasnova tovarniškega mešalnika je preprosta. Zakaj ga ne ponovite z uporabo odpadnih materialov

Da bi ugotovili izbiro optimalne tehnologije za samoizdelavo mešalnika, upoštevajte napravo in načelo delovanja tovarniške naprave.

Zgradbe

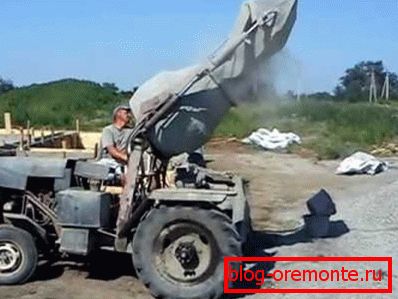

Vsi ne morejo pokazati domačih mešalcev te vrste.

Osnova večine sodobnih betonskih mešalnikov je boben, prečna, varjena kovina in električni pogon.

Boben, v katerem so sestavine naloženi, je pritrjen na potek z valjčnimi ležaji. Motor se nahaja v neposredni bližini bobna in prenaša navor skozi verigo ali varnostni pas. Intenzivnost vrtenja bobna je nadzorovana z orodjem.

Dejansko je zasnova tovarniškega betonskega mešala preprosta in jo je mogoče samostojno ponoviti z uvedbo nekaterih sprememb.

Naredimo ročaj mešalnik iz cevi

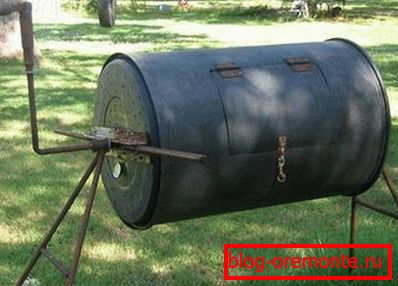

Na fotografiji je končana naprava z ročnim pogonom

Pravzaprav je betonski mešalni boben kovinski sod. Zato je za izdelavo enote z lastnimi rokami najbolj smiselno uporabiti nepotrebno, a precej močno cilindrično posodo.

Navodila za izdelavo naše enote zahtevajo uporabo kovinske cevi do 200 litrov. Iskanje takšnih zmogljivosti se ne zdi posebej težavno. Na primer, lahko uporabite posodo pod gorivom.

Proizvodna tehnologija

Enostavne skice domačih mešalcev za cement, ki jih lahko uporabite sami
  • V začetni fazi konca cevi naredimo luknje za vijake prirobničnih prijemal in gredi.
  • Stranski steni na steni cevi prerežejo pravokotno odprtino pod nakladalnimi vrati (mere 300 x 240 mm).
  • Za tesnjenje bobna lepite robove odprtine od zunaj z gumijastim ali poliuretanskim tesnilom. Bolj debelejši izbrani pečat je boljši.
  • Iz jeklene pločevine odrežite jekleno pločevino, tako da se njegovi robovi prekrivajo linijo izrezane odprtine..
  • Zvarimo tečaje in zanesljivo zapiralno napravo na robove odprtine in pokrov jaška. Najlažje je, da bi blokirna naprava iz vogalov, varjenih na pokrov in cev. V kotih vrtimo luknje za vijačenje.
  • V naslednjem koraku izdelamo ročni pogon. Princip delovanja tega dizajna je v mnogih pogledih podoben delovanju vrtljivega ročaja vodnjaka. Za pripravo gredi lahko uporabite vodovodno cev s premerom 50 mm.
  • Gred na koncih soda je pritrjen s prirobnicami. Prirobnice je mogoče izdelati z uporabo večjih cevi. Prirobnice so pritrjene na konca soda z varjeno metodo ali z vijakoma.
  • Za bolj temeljito in intenzivno mešanje morajo biti glavniki nameščeni znotraj cevi.. Izdelujemo glavnike od kota 50 * 50 mm in 700 mm. Zobje so najlažje izdelati iz gradbenih žebljev 100 mm, ki so dovolj za varjenje na podstavku. Kombine lahko pritrdite v cev z vijakom ali zvarjenim spojem. Pritrdite glavnike ob prehodu gredi. Praviloma je dovolj 4-5 glavnikov za standardni sod.

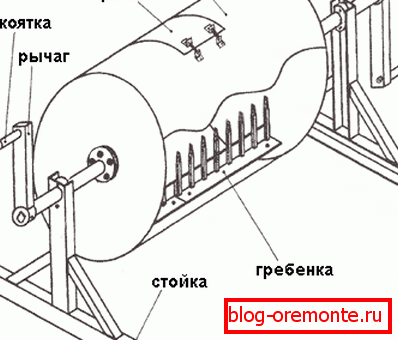

  • Nato zbrati stojalo, kot je prikazano na diagramu. Pritrditev gredi zahteva ležaj.

Uporaba končne enote se izvaja na naslednji način. Mešanica se vlije skozi loputo. Nato se vlije ista voda. Nadalje je loputa fiksirana s sorniki in lahko nadaljujete do vrtenja cevi.

Cena takšne naprave je nizka, medtem ko učinkovitost aplikacije zadostuje za betoniranje v pogojih individualne gradnje. Pomembna pomanjkljivost te naprave je omejena dimenzija nakladalnih vrat na strani.

Majhne dimenzije vrat ovirajo postopek nakladanja in razkladanja gradbenih materialov, vendar na žalost povečanje velikosti nakladalnega okenca na strani cevi negativno vpliva na trdnost konstrukcije betona na splošno.

Proizvodni mešalnik z električnim pogonom

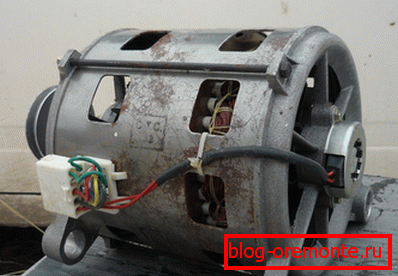

Na sliki je prikazan asinhronski motor, ki se lahko uporablja kot električni pogon na mešalniku.

Torej, vemo, kako narediti domači ročni betonski mešalnik. Prednosti takšne naprave so očitne, a obračanje ročaja pri vlivanju masivne ploščate betonske podloge je precej dolgočasno. Prihranite moč in prihranite čas boste pomagali pri uporabi pogona.

Pomembno: Nepotrebno je kupiti električni motor z novimi, vendar če obstaja kakšna stara oprema, iz katere je mogoče odstraniti, bi morali vsekakor izkoristiti to.

Najboljša možnost je motor iz pralnega stroja sovjetskega vzorca z navpično obremenitvijo. Motorji s sodobnimi uvoženi pralni stroji niso primerni, ker so tanki in najverjetneje ne bodo vzdržali teže kovinske posode, napolnjene z malto.

Če je mešalnik potreben nujno in morate delati z majhnimi količinami raztopine (do 100 litrov), lahko uporabite staro delovno pranje z minimalnimi spremembami bobna.

Pomembno: z montažo rezil na dnu bobna in nastavljanjem naprave na naklonu 45 stopinj, lahko pripravite zelo kakovostne rešitve, vendar brez uporabe ruševin kot polnila.

Če potrebujete bolj priročno napravo za uporabo, boste morali delati varilni stroj.

Proizvodna tehnologija

Mobilna montaža, naredi sami

Kot je bilo že omenjeno, je slabost stranskih mešalnikov nizka nosilnost. Ta problem se lahko reši z odstranitvijo stranske lopute v korist končne obremenitve.

Torej imamo motor, tračni pogon in druge strukturne elemente iz starega, a delujočega pralnega stroja, zato je čas za začetek izdelave betonskega mešalnika.

  • Za začetek pripravimo 3-4 rezila, ki merijo 100 x 10 cm od jeklene pločevine debeline 3 mm.

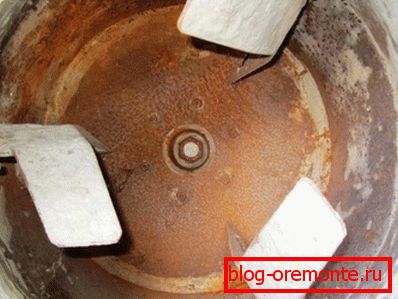

Na fotografiji - položaj lopatic
  • Pravokotne lopatice so zvarjene znotraj kovinske cevi diagonalno. Kot rezil se izbere tako, da potisne raztopino navznoter, ne pa ven, ko se boben vrti. Če pa naredite napako, lahko spremenite polarnost povezave in se bo sodnik vrtel v nasprotni smeri.
Za boben imamo značilno obliko.
  • V naslednjem koraku s konca, kjer se bo izvedla obremenitev, bomo premaknili robove cevi. Tako se bo mogoče izogniti brizganju zmesi.
  • Okvir, na katerem bo boben nameščen, se kuhamo iz jeklenega kotička 5 * 5 cm. Okvir lahko postane stacionaren, v tem primeru pa je treba rešitev odpremiti z loncem. Za olajšanje raztovarjanja je lahko posledica oklepa. V tem primeru se lahko boben nagne. Poleg tega bo pri pošiljanju mogoče spremeniti polarnost priključka motorja, tako da bo boben v drugi smeri in potisne končano raztopino.

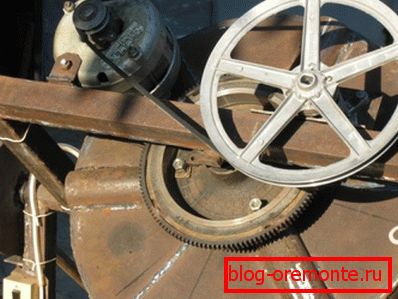

Pogonska mešalna enota
  • Cev postavimo na okvir s pomočjo močne kovinske prirobnice, ki jo pritrdimo na koncu cevi s sorniki.
  • V ogrodje zvarimo dva močna ležaja, skozi katera gred prehaja iz prirobnice na škripec, na katero se prenaša navor s pomočjo jermena.

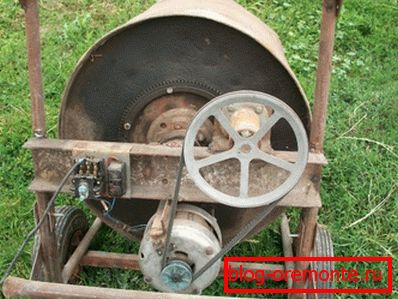

Prisotnost koles vam omogoča, da prevrnete rezervoar in raztopite raztopino
  • Za poenostavitev zasnove nagnjenega mehanizma je okvir mogoče izdelati iz kolesa z ročaji, kot so npr. Samokrvne plošče, tako da se lahko struktura po potrebi potrne in pripravljena raztopina je izločena.

Funkcije napajanja

Montažni betonski mešalniki so praviloma zasnovani za trifazno napajanje. To povzroča nevšečnosti, ko je na gradbišču zagotovljeno redno oskrbo z električno energijo. Ker uporabljamo motor iz gospodinjskega pralnega stroja kot električni pogon, uporabljamo običajno povezavo.

Pomembno: Pri polnem obratovanju naprave je priporočljivo zagotoviti zanesljivo trdno ohišje, ki se lahko uporablja za pokrivanje stikal in drugih naprav, katerim se napaja električna energija.

Zaključek

Sedaj veste, katere vozle domač mešalec betona sestoji iz cevi in ​​kako ga narediti sami. Več informacij in informacij lahko najdete tako, da gledate videoposnetek v tem članku.
