Mešalnik za beton z betonom - ali je to mogoče? samostojna

Vsak graditelj bo lahko rekel, da je priprava raztopine ročno v poljubni kapaciteti z lopato ali helikopterjem izjemno težka, še posebej, kadar je zelo potrebna, zato je betonski mešalnik, sestavljen z lastnimi rokami, lahko alternativa ročnemu delu in tovarniškemu sestavljanju. Seveda se mora mehanizem obrtne proizvodnje ugodno razlikovati, v nasprotnem primeru ni smiselno - lažje je najamete ali kupite v trgovini.

Mešalec betona iz cevi naredite sami z ročnim pogonom

Поэтому составные элементы механизма должны быть, что называется «под руками», а само устройство - наиболее простым. Сейчас мы постараемся собрать такую конструкцию, которая доступна для любого домашнего мастера, а также посмотрим видео в этой статье, наглядно затрагивающее нашу тему.

Naredi sam

Kaj potrebujemo

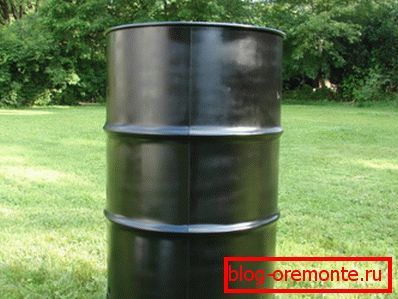

Kovinski sod. Fotografija
  • Najprej za izdelavo betonskega mešalnika z lastnimi rokami potrebujemo rezervoar in za to se bo, kolikor je mogoče, postavil stari kovinski sod, pod pogojem, da ni rjav. Kljub temu, da so na njem mehanske poškodbe, jih je treba popraviti z varjenjem pločevine ali pa uporabite ta prostor za nakladalno in razkladalno odprtino. Zgodnja vsebina takega rezervoarja ni pomembna, ker vonj v tem primeru ni ovira, zlasti ker bo izginil v več serijah.
  • Potrebovali boste tudi kos kovinske cevi s premerom 40-50 mm, kot tudi prirobnice, vendar je tukaj nekoliko bolj zapleten. Čeprav njihova cena v trgovini ni zelo visoka, je bolje, da te dele iščete doma - zelo jih je mogoče najti med starimi avtomobilskimi deli in jih boste morali samo spremeniti v želeno velikost. Poleg tega boste potrebovali gladke armature za vratni odsek 14-16 mm, drug kovinski profil za podporni sistem (kot, kanal, kvadratna cev itd., Vse, kar obstaja v gospodinjstvu), kot tudi vijake in matice za montažo.

Opomba Taki elementi za montažo niso potrebni za ogled v vaši garaži - pogosto jih lahko najdete na mestih dostave odpadnih kovin ali preprosto vprašajte od sosedov.

Začetek

Zasnova betonskega mešala z ročnim pogonom

Najprej bomo popravili (po potrebi popravili) sodčke, ki jih imamo in moramo najti center na obeh koncih ali na dnu. To bo zelo preprosto storiti - pokrijte konec s celotnim listom papirja in ga premagajte vzdolž roba cevi (kot da je tesnilo pretepano). Nato preklopite nastalo okroglo ploščo na polovico in v dveh smereh označite premer - točko presečišča diametrskih črt je točno v središču.

Na teh mestih morate pritrditi prirobnice, vendar najprej naredite luknje za gred z vijaki, s tem da s tem uporabite vijake s premerom manj kot 8 mm - obremenitev bo resna.

Также вам нужно будет вырезать прямоугольное отверстие сбоку, примерно, 300×250 мм - здесь в дальнейшем вы прикрепите загрузочно-разгрузочную дверцу. По краям этого люка для герметизации нужно наклеить полоски из мягкой резины шириной 5-10 мм, только для этого тщательно зачистите поверхность, иначе при работе прокладки отклеятся.

Pokončen pokrov

Мы рассматриваем, как сделать своими руками бетономешалку, и переходим к крышке - её размеры должны превышать размеры люка - в данном случае достаточно будет 280×340 мм - чтобы крышка плотно перекрывала отверстие. В качестве навесов лучше всего использовать карточные петли (несъёмные), чтобы крышка не упала во время работы.

Za zapiranje, morate uporabiti vogal, ki je pritrjen na vijake, vendar je najbolje, da za to uporabite ključavnice za zaklepanje, če so v gospodinjstvu, je to zelo priročno.

Zdaj se obračamo na pritrditev prirobnic - potrebovali bodo 4 kosa - 2 na vsakem koncu, znotraj in zunaj. Predpostavljamo, da je to obvezno navodilo - dejstvo je, da so sodi iz tankega jeklenega pločevina, ki preprosto ne prenesejo obremenitve, če je prirobnica fiksirana s sorniki neposredno na dno, če pa držite kovinsko ploščo na obeh straneh, bodo enakomerno porazdeljeni.

Iz cevi, ki je bila vnaprej določena, naredite gred, samo poskrbite, da notranji premer prirobnic sovpada z zunanjim premerom gredi, to je cevi in ​​ožemite zglob.

Ročico pritrdite na gred - za to lahko uporabite debel kovinski trak ali kosi ojačitve s prečnim prerezom 14-16 mm in lahko naredite ročaj iz iste ojačitve (vendar zagotovo gladke stene) in zaradi priročnosti vrtenja lahko postavite cev na ročaj nekoliko večji premer.

Omeniti velja, da je betonski mešalnik iz steklenice z lastnimi rokami opravljen po istem principu.

Grabënka

Мы продолжаем рассматривать тему, как изготовить бетономешалку своими руками и теперь сделаем три-четыре гребёнки, которые будут помогать смешивать компоненты между собой и для этого можно использовать металлический уголок 50×50 мм и гладкостенную арматуру или квадрат сечением 14-15 мм (узнайте здесь, как забетонировать столб).

Konice so najbolje zaostrene, tako da se raztopina prosto giblje od njih in ne tvori izrastkov ter jih razporedi na razdalji 50 mm drug od drugega in varijo v vogal, če je okrogel ali pritrjen, če je kvadraten. Ker je vogal za celotno dolžino cevi zelo neprijetno za namestitev, potem je vsak od glavnikov najbolje razrezan na dva dela, pritrditev na steno s sorniki 6-8 mm v premeru.

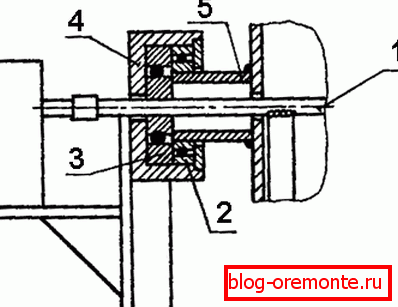

Pritrditev cevi na ušesa postelje: 1) gred; 2) nosilec vzmetenja; 3) ležaj gredi; 4) ležišča; 5) suspenzija

Postelja je mogoče sestaviti iz najrazličnejšega profila, glavnega pogoja, da se je izkazalo, da je dovolj močna - vse bo tukaj všeč - kotiček, kanal, profilna cev in celo debela oprema. Seveda bo zelo dobro, če boste lahko našli gredi za gredi za gred, jih prilepili in jih pritrdili, tako da bi lahko namestili sedež na ušesnih posteljah, tako da je mogoče odstraniti cev, hkrati pa bo zagotovljeno prosto vrtenje.

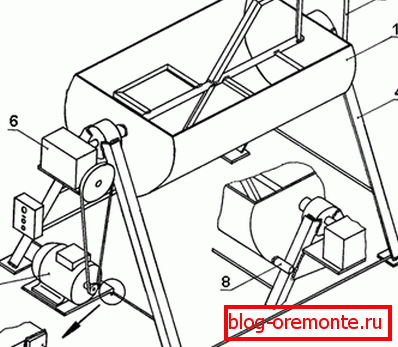

Samopostrežna izvedba z električnim pogonom: 1) zmogljivost; 2) polža; 3) nagibni vzvod; 4) okvir; 5) električni motor; 6) polžasto orodje; 7) vzmetenje; 8) omejevalnik

Po zelo podobni shemi lahko namestite menjalnik za mešalnike betona - s svojimi rokami, ki so sestavili električni pogon iz motorja, ki teče od 220V - če je vse to najdeno v vaši garaži, bo takšna naprava zelo priročna. Ampak tukaj ne smemo pozabiti, da je vaš cilj sestaviti poceni in praktično enoto - v nasprotnem primeru je bolje, da najamete betonski mešalnik.

Opomba Če se še vedno odločite za uporabo električnega pogona, je najbolje, da uporabite enofazni motor 2,2 kW, približno 1500 obratov na minuto, čeprav ta parameter ni kritičen, saj ga urejajo premeri jermenic. Prav tako ne pozabite, da je preprostejša oblika, lažje bo popraviti betonski mešalnik z lastnimi rokami.

Zaključek

Также, используя принцип вышеописанной конструкции, будет возможен такой вариант, как бетономешалка на трактор своими руками. Только здесь шкив на редуктор вам нужно будет прилаживать от дизеля (см.также статью «Железобетонные прогоны – все, что нужно знать о данном виде конструкций»).

Uspešna montaža!
